Магниторазведка: как находят археологические объекты

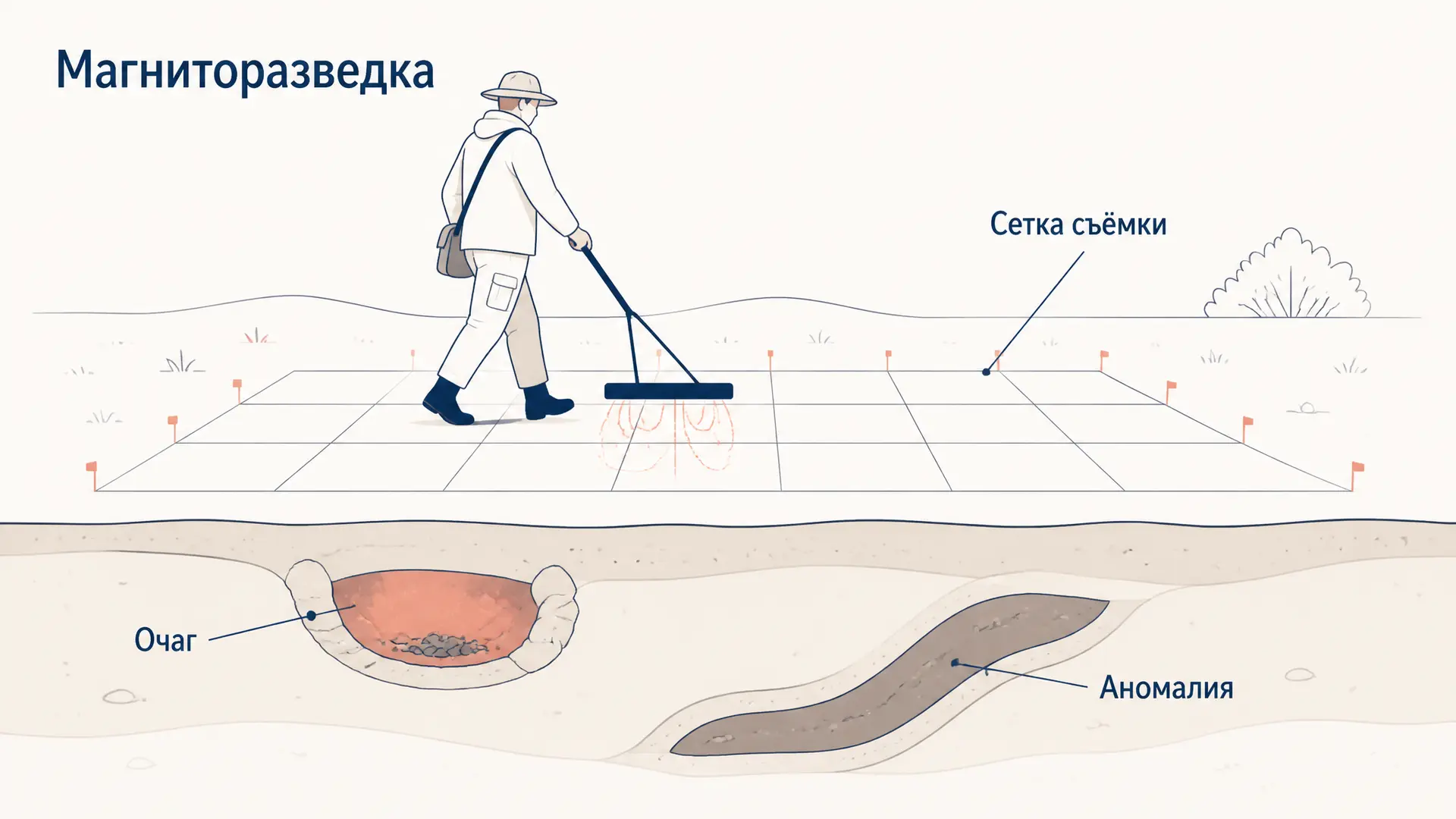

Магниторазведка позволяет искать следы человеческой деятельности без вскрытия грунта. Прибор проходит по размеченному участку и фиксирует очень небольшие изменения магнитного поля. На итоговой карте появляются пятна, полосы и контуры: некоторые связаны с древними очагами, печами, рвами или стенами, другие вызваны железным мусором, техникой и рельефом. Поэтому магнитная карта не является готовым планом памятника. Это измерение, которое нужно связать с физикой грунта, полевой документацией и проверяемой археологической гипотезой.

Почему грунт сохраняет магнитный след

У почвы и пород есть магнитная восприимчивость: она показывает, насколько материал откликается на внешнее поле. Базовые понятия восприимчивости и связь $M = \chi H$ разобраны в статье о магнитной восприимчивости вещества, а физический смысл вектора намагниченности - в материале о намагниченности магнетика. Для археолога важна не только наведённая реакция, но и контраст между заполнением объекта и окружающим грунтом.

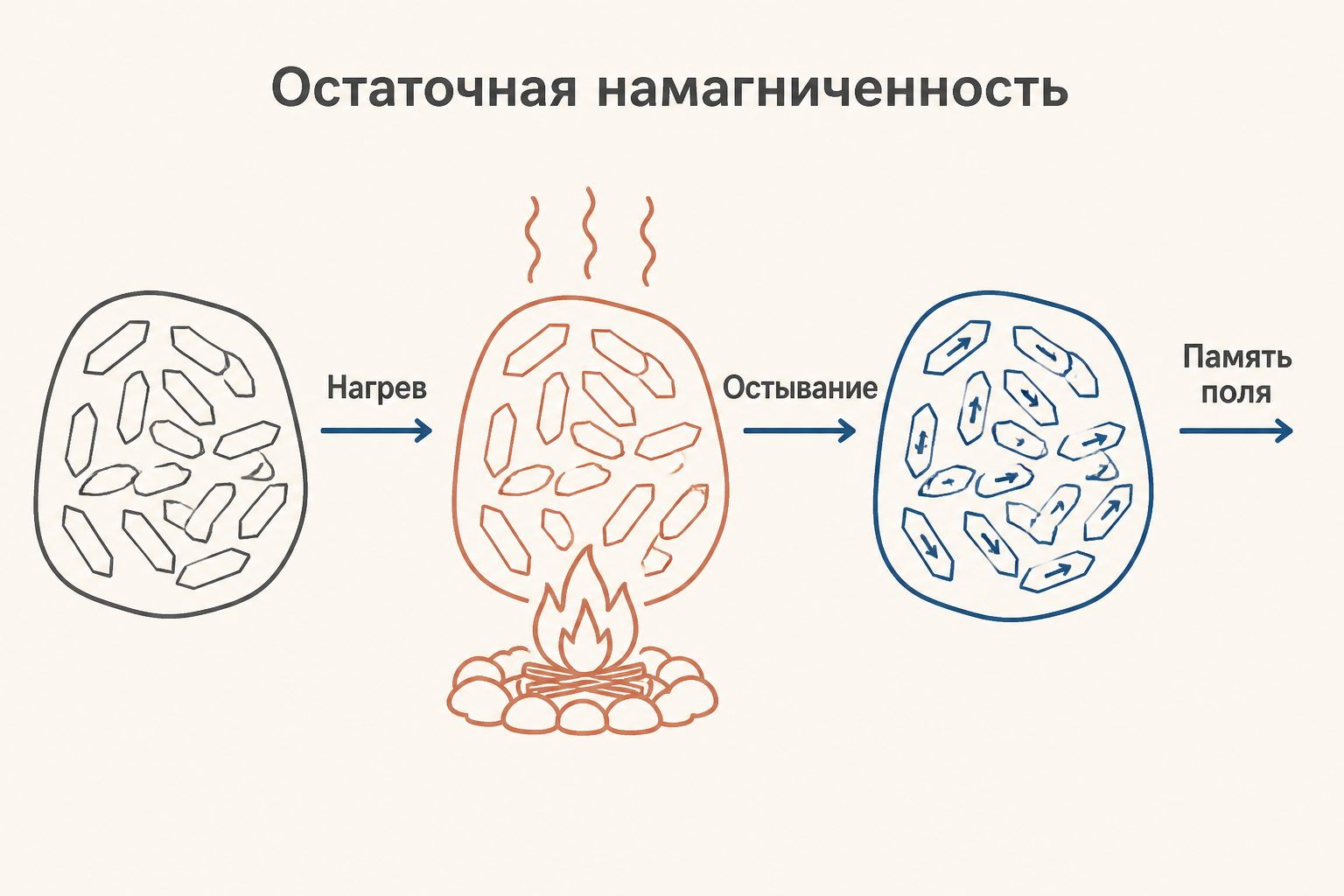

При нагревании железосодержащих минералов в глине их магнитные домены перестраиваются. Когда материал остывает, часть ориентации сохраняется - возникает термическая остаточная намагниченность. Поэтому обожжённая глина печи, кирпичи, прокалённый пол очага или стенка горна могут давать заметную аномалию. Сила сигнала зависит от температуры и длительности нагрева, состава грунта, положения объекта и того, не разрушили ли его последующие работы. Это не означает, что всякая тёмная область на карте - очаг: нужен пространственный контекст.

Рассчитать для своей задачи

Что меняется в почве

Печь и очаг дают сигнал из-за обжига. Ров, яма или культурный слой могут проявиться иначе: в заполнении накопились частицы с другой восприимчивостью, зола, органика и материал, принесённый со стороны. После распашки такая граница иногда размывается. Стена видна, если камень, кирпич или раствор магнитно отличаются от почвы; немагнитная каменная кладка в однородном грунте может почти исчезнуть.

Особенно полезны контрастные объекты - те, где магнитные свойства заметно отличаются от фона. В статье о петле гистерезиса ферромагнетика показано, почему история намагничивания влияет на поведение материала; в поле эта история превращается в неодинаковый отклик разных участков. Магниторазведка поэтому хорошо находит повторяющиеся хозяйственные зоны, но хуже отвечает на вопрос о точной датировке находки.

Протонный магнитометр и градиентометр

Протонный магнитометр измеряет напряжённость полного локального поля. Его чувствительный элемент использует прецессию протонов: после поляризации частота их сигнала связана с величиной поля. Прибор полезен, когда нужно получить значения общего поля и сравнить их с фоном, но на результат влияют суточные вариации и удалённые источники.

Феррозондовый градиентометр обычно имеет два датчика на одной вертикали и измеряет разность поля между ними. Общая для обоих датчиков часть сигнала частично вычитается, а близкая аномалия остаётся. Поэтому такой прибор удобен для детальной археологической съёмки и быстрее подавляет медленно меняющийся фон. Но его чувствительность к высоте датчиков, ориентации, ровности движения и металлическим предметам требует дисциплины. Градиентометр не «видит глубину» напрямую: он регистрирует пространственное изменение поля.

Выбор зависит от задачи, масштаба и фона. Для любого прибора важны высота сенсора, интервал между проходами, скорость оператора, повторяемость маршрута и запись координат. Нельзя сравнивать два участка, если один снят плотной сеткой, а другой - редкими проходами без описания условий.

Как размечают сетку

Сначала задают прямоугольную область и базовые линии. Участок делят на квадраты, например 20 на 20 м, чтобы данные было удобно контролировать и объединять. Внутри ячейки оператор идёт параллельными линиями с постоянным шагом. Для небольших очагов шаг должен быть достаточно мал, иначе узкая аномалия окажется между профилями. Для обзорной съёмки большой территории допустим более редкий проход, но его нельзя выдавать за детальную карту.

В каждой ячейке фиксируют координаты, направление движения и условия работы. Полезны контрольные проходы по краю и повторное измерение подозрительной зоны. До начала съёмки отмечают металлические ограждения, люки, линии электропередачи, машины и временные предметы. Сенсор держат на одной высоте, не проносят рядом ключи или телефон и не кладут прибор на землю.

После полевых работ данные очищают от выбросов, выравнивают соседние профили и привязывают к координатам. Фильтрация помогает увидеть структуру, но может создать её искусственно, если применена слишком агрессивно. Поэтому рядом с обработанной картой сохраняют исходные значения и параметры обработки.

Что можно увидеть на карте

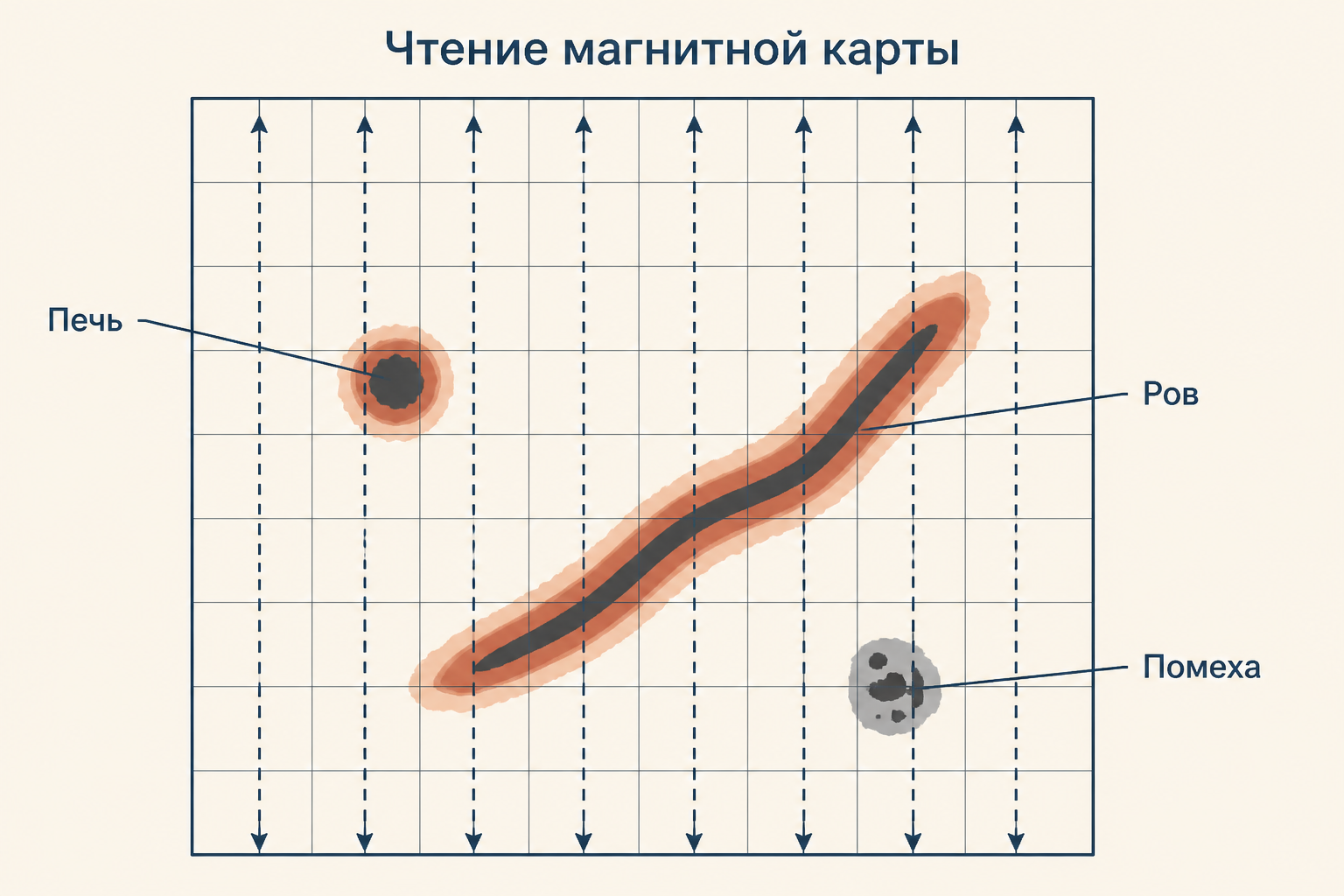

Одиночная яркая точка часто напоминает металлический предмет: гвоздь, осколок, крышку или современный мусор. Археологический объект чаще читается как форма и часть пространственной системы. Ряд очагов может дать группу округлых пятен; печь - компактную сильную аномалию с зоной рассеяния; ров - длинную криволинейную или угловатую полосу; стена - протяжённый контур. Но геометрия не гарантирует функцию.

Например, на поселении у древней речной террасы карта показывает прямоугольный контур около 18 на 12 м, внутри - две округлые аномалии и слабую дугу по краю. Рабочая интерпретация такова: контур может быть границей сооружения, пятна - очагами или печами, дуга - канавкой. Альтернативы тоже возможны: современная планировка, металлическая полоса или естественный контакт грунтов. Проверка должна сопоставить магнитную карту с рельефом, находками на поверхности и, если это разрешено программой исследования, с минимальным контрольным зондированием.

Рассчитать для своей задачи

Помехи и пределы метода

Сильнее всего мешают ферромагнитные предметы: заборы, проволока, трактор, обувь с металлическими деталями, проволочные метки, крышки люков. Они дают резкие дипольные сигналы и могут затруднить соседние измерения. Электромагнитные линии, железная дорога и техника создают фон. Влажность, вспашка и неоднородность почвы меняют контраст, а склон влияет на расстояние от сенсора до источника.

Полевые записи позволяют отличать повторяющуюся аномалию от случайного выброса. Если пятно совпадает с тропой, границей поля или местом стоянки машины, археологическая гипотеза ослабевает. Если сигнал повторяется в соседних ячейках, образует осмысленный контур и согласуется с рельефом, уверенность растёт, но всё равно остаётся вероятностной. Магниторазведка не сообщает автоматически ни дату, ни имя поселения, ни назначение каждой линии.

Как интерпретировать карту

Надёжный разбор идёт в три слоя. Сначала описывают наблюдение без названия: «линейная положительная аномалия длиной 14 м». Затем предлагают несколько физических объяснений: обожжённый материал, заполненная канава, металл или граница почв. И только после этого формулируют археологические гипотезы, указывая, какие данные их поддерживают.

Полезно сравнивать магнитную карту с топографией, аэрофотоснимком, геологией и результатами других методов. Преобразование электрического и магнитного поля помогает понять общую логику геофизического контраста, но не заменяет полевую проверку. В отчёте отдельно указывают прибор, высоту сенсора, шаг сетки, обработку и зоны, где данные ненадёжны.

Для каждой гипотезы полезно заранее записать наблюдаемое следствие. Если предполагается ров, ожидают протяжённую непрерывную или прерывистую полосу; если печь - компактное пятно с локальным максимумом; если современный предмет - резкий изолированный сигнал, не связанный с планировкой. Затем проверяют, действительно ли карта показывает это следствие при разных вариантах обработки. Такая процедура дисциплинирует интерпретацию: исследователь сравнивает модель с данными, а не подгоняет название под наиболее выразительную форму.

Частые ошибки

• Называть всякую яркую точку древним предметом, не проверив металлические помехи.
• Считать градиентометр прямым измерителем глубины: глубина лишь косвенно влияет на форму и силу сигнала.
• Смешивать карты, снятые с разным шагом, высотой сенсора и обработкой.
• Делать вывод о функции объекта только по геометрии, без рельефа и независимых данных.
• Удалять выбросы фильтром и не сохранять исходные измерения.

FAQ

Обязательно ли копать после магнитной съёмки?

Нет. Магниторазведка может быть самостоятельным неразрушающим этапом. Раскоп или иной контроль нужен только для ответа на вопрос, который нельзя решить по геофизическим данным, и проводится по правилам конкретного исследования.

Почему обожжённая глина заметнее обычной стены?

Нагрев перестраивает магнитные минералы и может оставить термическую остаточную намагниченность. У стены без обжига контраст может быть слабее и зависит от состава кладки и окружающего грунта.

Можно ли по аномалии определить точный возраст печи?

Нет. Форма и сила сигнала помогают выделить объект и спланировать проверку, но датировку дают находки, стратиграфия, лабораторные методы и исторический контекст.

Коротко

Магниторазведка измеряет контрасты магнитных свойств грунта: обожжённая глина сохраняет остаточную намагниченность, а рвы, стены и культурные слои могут отличаться от фона по восприимчивости. Протонный магнитометр измеряет полное поле, феррозондовый градиентометр - разность между датчиками. Качество результата определяется сеткой, высотой сенсора, контролем помех и прозрачной обработкой. Карта показывает аномалии, а не готовые археологические факты: интерпретацию нужно проверять несколькими источниками данных.
