Конфокальная микроскопия: принцип и оптические срезы

Конфокальная микроскопия нужна тогда, когда интересная структура лежит не в одном тонком слое, а в объёмном и светящемся образце. Обычный флуоресцентный кадр собирает свет не только из выбранной плоскости: точки выше и ниже фокуса превращаются в размытый фон. Конфокальная схема отбрасывает большую часть этого фона и записывает изображение по точкам. Поэтому она даёт не просто яркую картинку, а серию оптических срезов, из которой можно осторожно восстановить объём клетки или ткани.

Идея конфокальности: две точки на одной оси

Слово «конфокальный» означает, что точечный источник освещения и точечное отверстие перед детектором оптически сопряжены с одной и той же точкой образца. В патенте Марвина Минского, поданном в 1957 году, уже есть эта логика: точка освещает объект, её изображение фокусируется на малой диафрагме, а интенсивность за ней измеряет фотодетектор. Исторически это важнее даты, чем имя прибора: метод построен на отборе света по месту его возникновения.

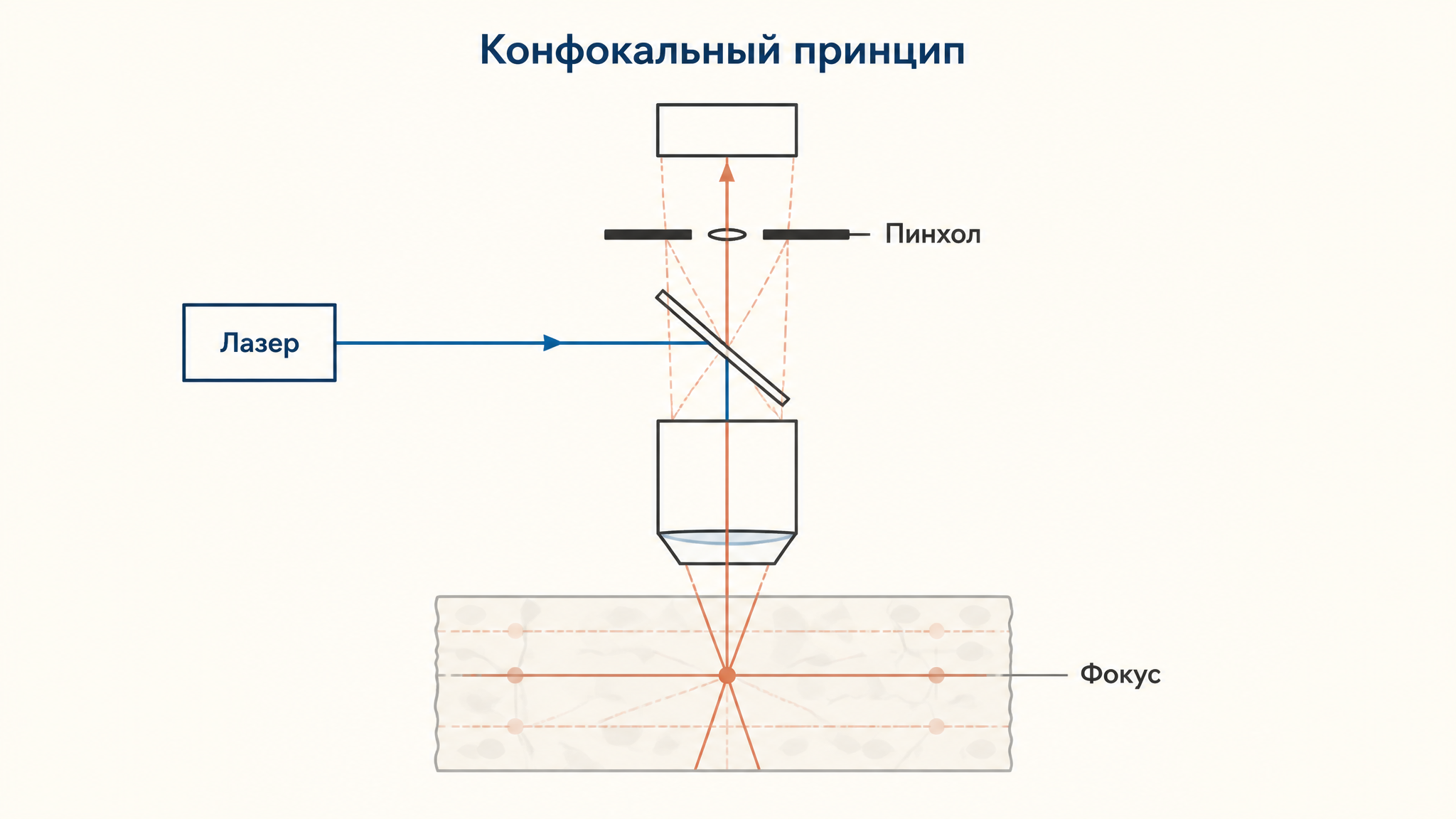

В современном лазерном сканирующем микроскопе лазер проходит через возбуждающую оптику и объектив, создавая в образце малое световое пятно. Флуорофор поглощает это излучение и испускает свет другой, обычно более длинной, волны. Дихроичное зеркало и фильтры отделяют флуоресценцию от возбуждающего луча. Объектив собирает излучение обратно, а пинхол перед детектором оставляет главным образом лучи, идущие из фокальной области.

Рассчитать для своей задачи

Точка выше или ниже фокуса даёт на плоскости пинхола не точку, а расширенное пятно; его большая часть упирается в непрозрачную диафрагму. Полного отсечения нет: размер пинхола, объектив, длина волны и рассеяние в ткани определяют компромисс между контрастом и количеством фотонов. Слишком маленькое отверстие улучшает секционирование, но делает сигнал шумнее и повышает нужную дозу света.

Как из точек получается кадр

Детектор в такой системе не получает весь кадр сразу. Гальванометрические или резонансные зеркала последовательно перемещают лазерное пятно по координатам $x$ и $y$. В каждой позиции прибор измеряет интенсивность в выбранном канале и записывает её в соответствующий пиксель. После прохода строк получается один оптический срез. Это растровая сборка изображения, а не фотографирование готовой сцены камерой.

Такой принцип объясняет и сильную сторону, и цену метода. Можно разнести спектральные каналы и увидеть, например, разные белки, отмеченные совместимыми флуорофорами. Но время кадра зависит от площади, числа пикселей, усреднения и числа каналов; живой объект способен сместиться, а краситель - побледнеть. При подготовке опыта важно отличать настоящую колокализацию меток от совпадения широких размытых пятен. О том, почему метка должна соответствовать биологической структуре, полезно помнить при разборе строения плазматической мембраны: сигнал говорит о флуорофоре, а не автоматически о функции белка.

Оптический срез и z-стек

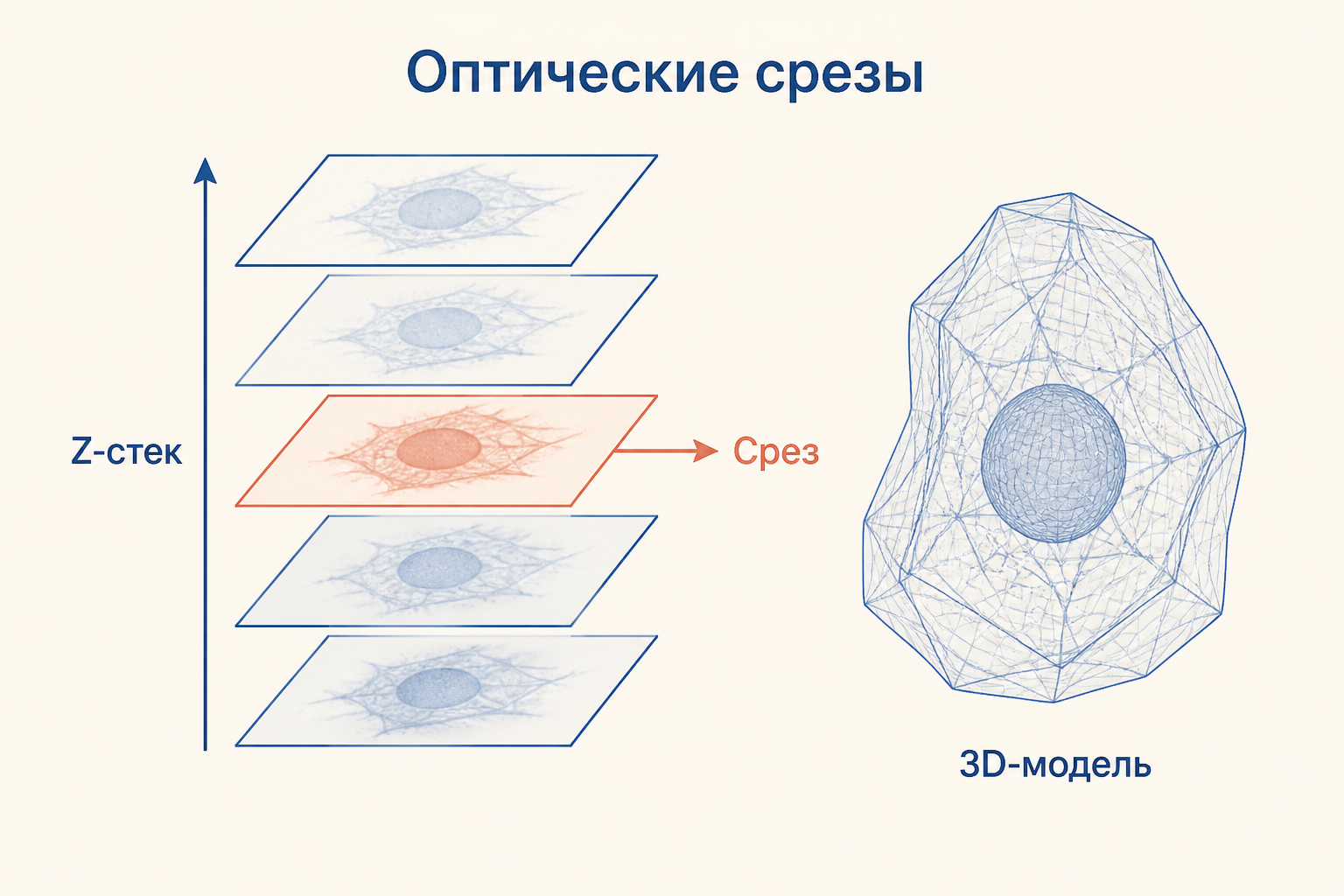

Чтобы пройти объём, фокус сдвигают вдоль оси $z$ или перемещают столик. Каждый шаг даёт новый срез; упорядоченный набор называется z-стеком. Если известен шаг и не нарушена геометрия съёмки, программное обеспечение строит ортогональные проекции $xz$ и $yz$, максимальную проекцию интенсивности либо 3D-визуализацию. Последняя особенно убедительна, но не отменяет просмотра отдельных срезов: проекция может наложить две структуры, реально разделённые по глубине.

Рассчитать для своей задачи

Осевое разрешение обычно хуже поперечного. Это следствие вытянутой формы дифракционного пятна вдоль оптической оси: две близкие точки по $x,y$ разделить проще, чем две точки одна над другой. Поэтому шаг z-стека выбирают не «на глаз», а сообразно осевому разрешению и цели анализа. Чрезмерно крупный шаг пропускает детали, а чрезмерно малый увеличивает число кадров и фотонагрузку, но не создаёт новой информации. Для клеточных слоёв это важно и в задачах о тканях животных, где границы клеток лежат в разных плоскостях.

Флуорофоры, GFP и контроль каналов

Флуоресцентная метка должна поглощать свет в доступном диапазоне возбуждения и давать отделимый спектр эмиссии. GFP, зелёный флуоресцентный белок, и его варианты позволяют генетически присоединить метку к интересующему белку; органические красители и антитела чаще используют для фиксированных препаратов. Это разные способы маркировки, а не разные режимы оптики.

При нескольких цветах нужны контрольные образцы с одной меткой и корректные фильтры. Если эмиссионные спектры перекрываются, часть сигнала одного красителя попадает в канал другого: это спектральное просачивание. Последовательное сканирование каналов уменьшает ложное наложение, но не исправляет плохую специфичность метки. В исследовании эпителиального барьера, например, расположение белка плотного контакта осмысленно сопоставлять с клаудинами и плотными контактами, а не выводить функцию только из красивой линии флуоресценции.

Конфокальная и широкопольная флуоресценция

Конфокальный прибор не отменяет дифракционный предел и не делает любую структуру наноскопической. Он главным образом повышает контраст по глубине и улучшает секционирование. Реальная разрешающая способность зависит от числовой апертуры объектива, длины волны, пинхола и отношения сигнал-шум. Для прозрачного тонкого и быстро меняющегося образца широкопольная съёмка может быть разумнее; для объёмной флуоресцентной структуры преимущество даёт именно подавление внефокусного фона.

Многофотонный режим и сверхразрешение

В двухфотонной микроскопии флуорофор возбуждается почти одновременно двумя фотонами меньшей энергии. Вероятность такого события резко возрастает в фокусе, поэтому возбуждение само локализовано в малом объёме; пинхол часто не нужен. Инфракрасное возбуждение может быть удобнее для более глубоких рассеивающих образцов, но требует импульсного лазера и не является «улучшенной конфокальностью» во всех задачах.

STED, PALM и STORM решают другую проблему: обходят привычный дифракционный предел за счёт управления состояниями или локализации отдельных флуорофоров. В STED дополнительный луч подавляет флуоресценцию вокруг центра пятна; PALM/STORM включают редкие молекулы поочерёдно и вычисляют их положения по множеству кадров. За развитие сверхразрешающей флуоресцентной микроскопии Эрик Бетциг, Штефан Хелль и Уильям Мёрнер получили Нобелевскую премию по химии 2014 года. Эти методы требуют собственного режима съёмки, красителей и анализа, поэтому их нельзя подменять обычным конфокальным кадром.

Где метод особенно полезен

Конфокальная съёмка отвечает на пространственные вопросы: проходит ли белок по мембране, в каком слое находится ядро, меняется ли форма органеллы, как распределяется метка в срезе ткани. Так, пространственное распределение митохондриальной метки можно обсуждать отдельно от вопросов митохондриального наследования: изображение описывает локализацию в данном образце, а не путь передачи ДНК. В диагностике и исследованиях интерпретация всегда опирается на контроль, настройку образца и цель эксперимента. Например, наличие сигнала в клеточном слое ещё не доказывает нарушение барьера: его связь с проницаемостью проверяют отдельно, как и в задачах о парацеллюлярном пути эпителия.

Перед съёмкой формулируют измеримый вопрос: нужна ли только качественная локализация, число объектов, расстояние между слоями или изменение сигнала во времени. Для каждого вопроса выбирают объектив, диапазон z, шаг, число каналов и минимальный световой режим, который даёт достаточный сигнал. Затем фиксируют одинаковые настройки для сравниваемых групп. Автоматическое повышение яркости после съёмки допустимо лишь как одинаковая визуализация, но не как замена контроля экспозиции. Если предполагается количественно сравнивать интенсивность, насыщенные пиксели исключают: у значения, дошедшего до верхнего предела детектора, уже нет информации о том, насколько сильнее был исходный свет.

Образец тоже вносит оптические ошибки. Глубже в ткани свет рассеивается и преломляется на границах сред с разными показателями преломления. Поэтому нижние срезы могут быть тусклее или смещены относительно верхних даже без биологического различия. Подходящая иммерсионная среда, тонкий контрольный образец и аккуратная настройка уменьшают риск принять аберрацию за новую структуру. В отчёте полезно сохранять не только красивую проекцию, но и исходный стек, масштаб, порядок каналов и параметры объектива: тогда результат можно проверить и воспроизвести.

Частые ошибки

• Называть пинхол линзой. Это отверстие, которое пространственно отбирает свет; фокусирует лучи объектив.
• Считать z-стек готовой 3D-истиной. Шаг, сферические аберрации и слабый сигнал могут исказить объёмную модель.
• Увеличивать лазерную мощность вместо настройки образца. Так легко получить фотоблеклость и фототоксичность, а не более достоверную структуру.
• Путать конфокальность со сверхразрешением. Контрастный оптический срез не означает преодоления дифракционного предела.

FAQ

Зачем в конфокальном микроскопе пинхол?

Он расположен в плоскости, сопряжённой с фокусом, и пропускает к детектору преимущественно свет из фокальной области. Внефокусный свет образует на нём широкое пятно и в основном блокируется.

Что такое z-стек простыми словами?

Это серия изображений одного объекта на соседних глубинах. Каждый кадр является оптическим срезом; вместе они позволяют посмотреть объект сбоку, измерить расстояния по глубине и построить 3D-представление.

Можно ли по конфокальному изображению измерить размер органеллы?

Можно измерять видимые размеры, если известен масштаб пикселя и учтены разрешение, шаг z и оптические искажения. Размер меньше разрешающей способности нельзя честно восстановить из одного размытого пятна.

Коротко

Конфокальная микроскопия освещает и считывает образец по точкам: лазер создаёт фокус, а пинхол ослабляет внефокусную флуоресценцию. Сканирование по $x,y$ собирает срез, перемещение по $z$ создаёт z-стек для анализа объёма. Метод особенно ценен для контрастной съёмки толстых флуоресцентных образцов, но требует контролей, бережного режима света и не заменяет сверхразрешающую микроскопию.
