Софийский собор в Константинополе: купол и история

Софийский собор в Константинополе почти тысячу лет оставался самым большим храмом христианского мира и до сих пор остаётся главным учебным примером византийской архитектуры. Разбирать его приходится сразу в нескольких плоскостях: как инженерную задачу о том, как посадить круглый купол на квадратное основание, как памятник эпохи Юстиниана, как археологию мозаик и как объект, четырежды сменивший статус. Ниже все эти пласты разложены по порядку, с датами, размерами и терминами, которые обычно спрашивают на семинаре. Если формулировка вашего задания узкая, соберите точный запрос в конструкторе ниже.

Три храма на одном месте: почему собор 537 года третий

На этом участке стояли три здания подряд. Первое, Великая церковь, освящено 15 февраля 360 года при Констанции II и сгорело в 404 году во время беспорядков после ссылки Иоанна Златоуста. Второе построил Феодосий II, освящение 10 октября 415 года; от него сохранились фрагменты западного входа с рельефом ягнят, их и сегодня показывают у входа. Второй храм погиб в январе 532 года во время восстания Ника, когда выгорел весь квартал вокруг ипподрома.

Юстиниан начал стройку 23 февраля 532 года, через несколько недель после подавления мятежа, и освятил собор 27 декабря 537 года. Пять лет и десять месяцев для здания такого масштаба - величина почти невероятная: Шартрский собор при рекордных темпах строили четверть века. Скорость объяснима административно: работали одновременно сотни артелей, а материалы свозили со всей империи.

Анфимий и Исидор: собор как задача по геометрии

Заказ получили не строители-практики, а два учёных. Анфимий из Тралл - математик и механик, писавший о конических сечениях и зажигательных зеркалах. Исидор Милетский - глава школы механиков, комментатор Архимеда, собравший корпус его текстов. Прокопий Кесарийский в трактате о постройках называет их механиками, а не архитекторами, и это не случайность: задача была именно геометрическая.

Отсюда особенность здания: оно спроектировано как решение, а не как развитие традиции. Часть решений оказалась смелой до рискованности - первый купол простоял 21 год.

Купол на парусах: суть изобретения

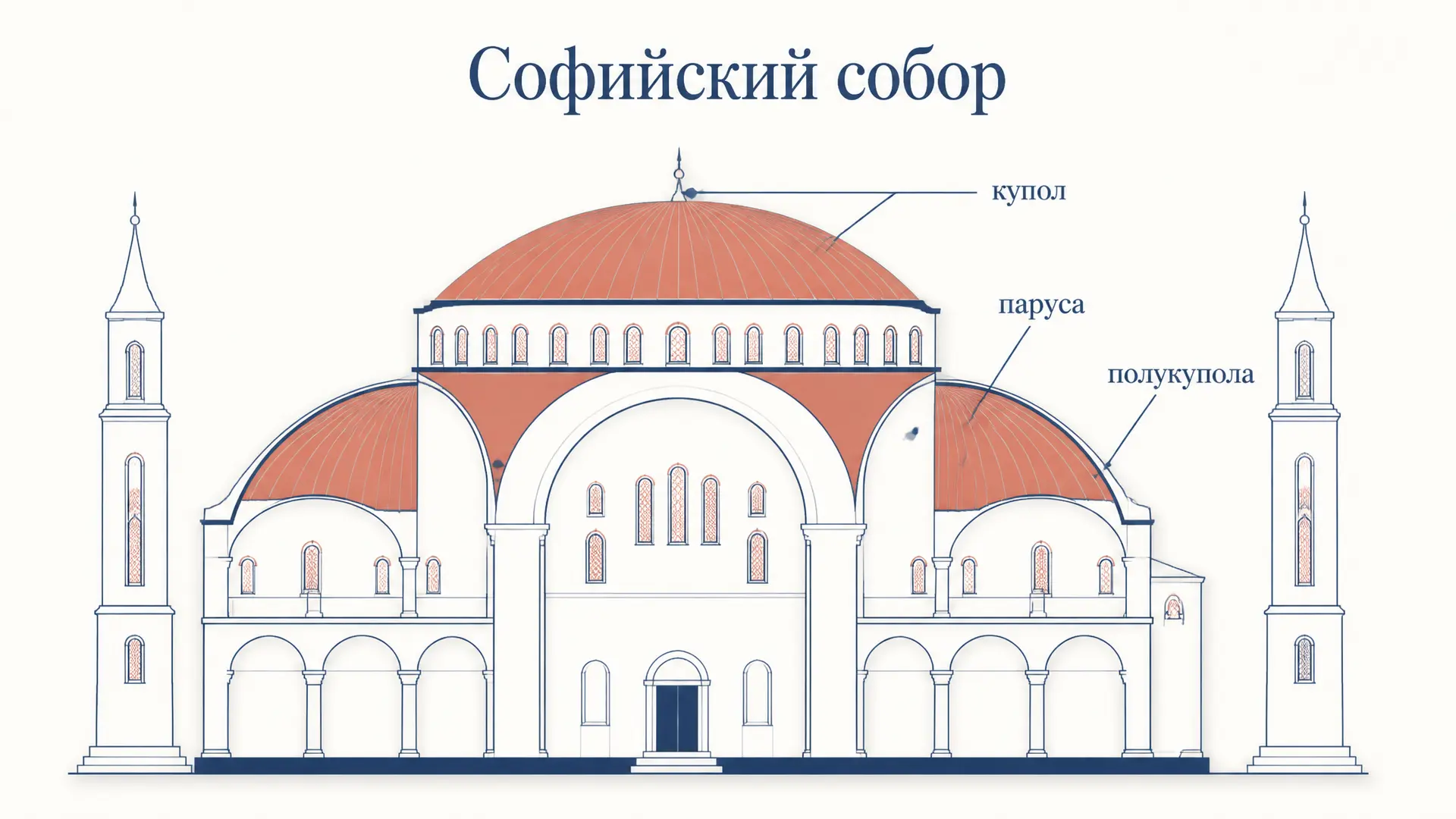

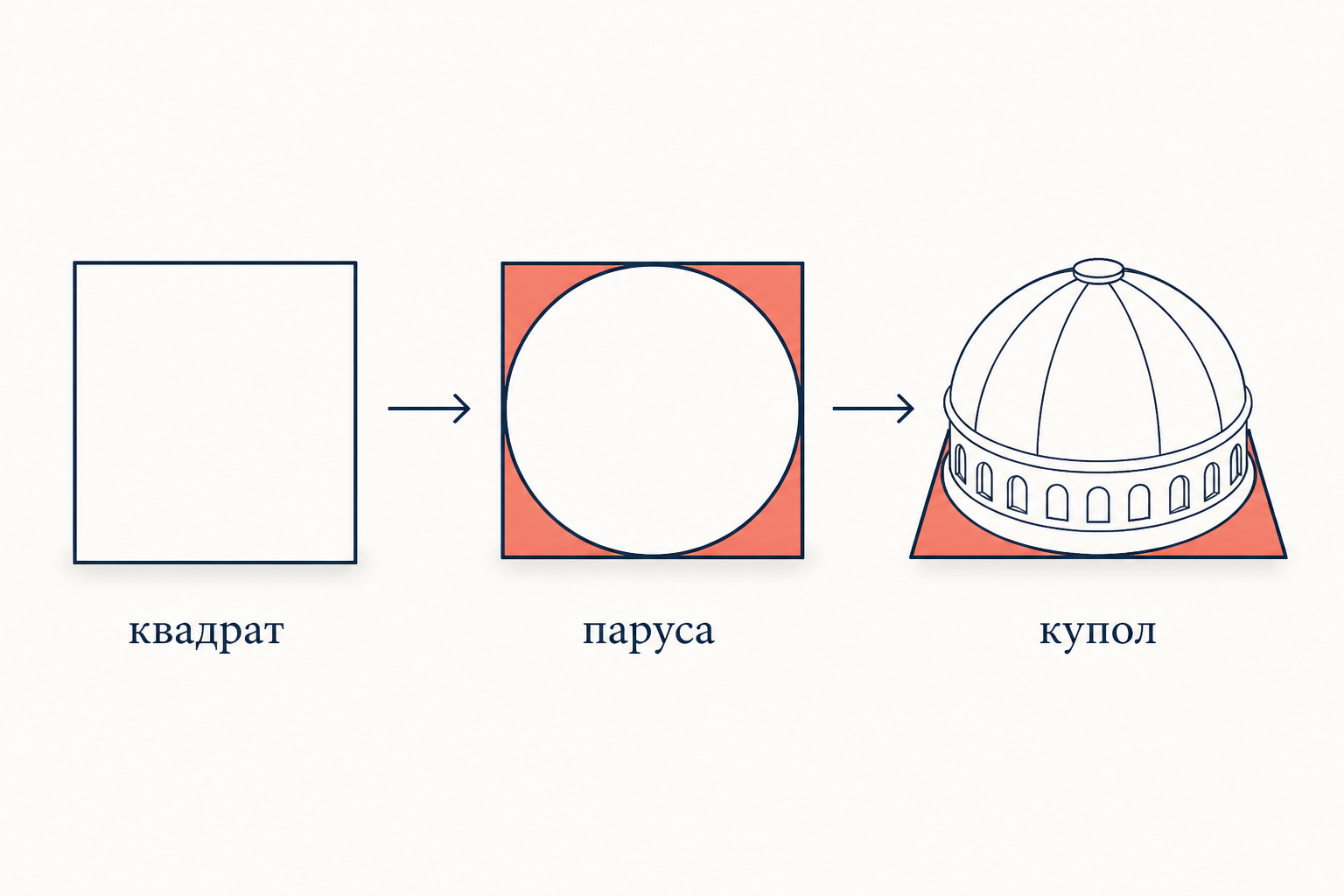

Купол круглый, а несущие стены и опоры образуют квадрат. Перевести одно в другое можно двумя способами. Тромпы - угловые арочки или ниши, срезающие углы и превращающие квадрат в восьмиугольник; так делали в Сасанидском Иране и позднее на исламском Востоке. Паруса, или пандативы, - сферические треугольники, заполняющие углы и плавно сводящие квадрат к вписанной окружности. Софийский собор - первый случай, где паруса применены в таком масштабе и стали основой всей композиции.

Рассчитать для своей задачи

Геометрия здесь простая и полезная для контрольной. Если сторона подкупольного квадрата равна $a$, то паруса вырезаны из сферы, описанной вокруг этого квадрата, а купол опирается на вписанную окружность:

$D_{\text{сферы}} = a\sqrt{2}, \qquad d_{\text{купола}} = a.$

При $a \approx 31$ м диагональ подкупольного квадрата даёт $D \approx 43{,}8$ м. Купол Софии не совсем круглый: измерения дают примерно 31,24 на 30,86 метра, то есть слегка эллиптичный план - следствие деформаций и спешки при строительстве. Высота от пола до вершины около 55,6 метра.

Как гасится распор: полукупола, экседры и контрфорсы

Купол давит не только вниз, но и вбок. По оси восток-запад распор принимают два больших полукупола, к каждому из них примыкают ещё меньшие полукупольные ниши - экседры с колоннадами в два яруса. Получается каскад: купол опирается на полукупола, те на экседры, экседры на массив стен. Внутреннее пространство при этом читается как единый вытянутый овал длиной около 77 метров.

По оси север-юг полукуполов нет, и распор гасят четыре массивных пилона и наружные контрфорсы. Первый купол этого не выдержал: землетрясение 558 года обрушило восточную часть свода вместе с полукуполом. Восстанавливал Исидор Младший, племянник Исидора Милетского. Он сделал купол круче и выше примерно на 6 метров - более стрельчатая форма даёт меньший распор. Второе освящение состоялось 24 декабря 562 года. Частичные обрушения повторялись в 989 и 1346 годах, каждый раз чинили заново, поэтому нынешний купол неоднороден по кладке.

Сорок окон и купол на золотой цепи

В основании купола прорезаны сорок окон, идущих сплошным венцом. Конструктивно это ослабление опасное, зато оптически решающее: полоса света отрезает купол от опор, и снизу кажется, что свод парит. Прокопий писал, что купол словно подвешен на золотой цепи с неба, и эта фраза стала общим местом всех описаний.

Вес облегчали и материалом. Свод выложен из особо лёгкого пористого кирпича, который источники связывают с Родосом, на известковом растворе с толстыми швами. Колонны - в значительной части сполии, то есть детали, свезённые из старых построек: зелёный фессалийский мрамор, порфир, проконнесский мрамор облицовки. Мраморные плиты подбирали зеркальными парами, чтобы прожилки складывались в симметричный узор.

План и маршрут: атриум, нартекс, наос, галереи

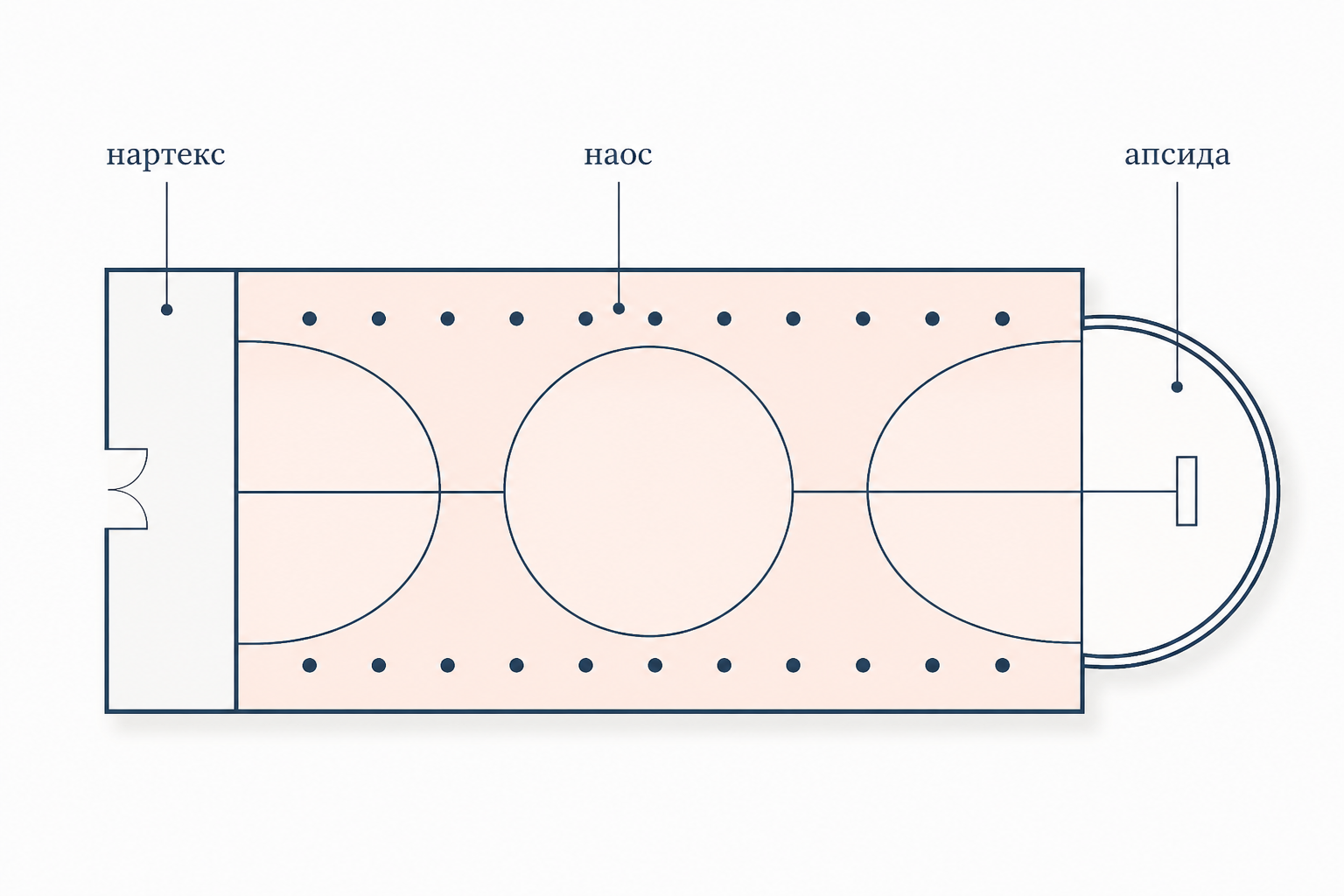

Схема здания - купольная базилика: продольный трёхнефный корпус, накрытый центральным куполом. Вход шёл через атриум, затем через два нартекса - внешний и внутренний. Из внутреннего нартекса в наос ведут девять дверей, средняя из них называется Императорскими вратами. Наос - главное пространство под куполом; с трёх сторон его окружают галереи второго яруса, где во время службы находились женщины и императрица. Алтарная часть - апсида на востоке.

Рассчитать для своей задачи

Общие габариты в плане - около 77 на 71,7 метра. Именно этот тип, купольная базилика, потом расходится по византийскому миру, но в чистом виде почти не повторяется: наследники Софии - это уже компактные крестово-купольные храмы, где купол опирается на четыре свободные опоры. Русские Софийские соборы в Киеве и Новгороде названы в честь константинопольского, но построены по крестово-купольной схеме и копиями не являются.

Мозаики: иконоборчество, раскрытие, медальоны

Юстиниановский декор был нефигуративным: золотой фон, кресты, растительный орнамент. Фигуративные мозаики появились после победы над иконоборчеством, которое длилось с перерывами с 726 по 843 год и уничтожило изображения в интерьере. Мозаику Богоматери с Младенцем в конхе апсиды открыли в 867 году проповедью патриарха Фотия. К позднейшим слоям относятся Лев VI перед Христом над Императорскими вратами, вотивные панно с императорами Зоей и Константином IX, Иоанном II и Ириной, а также Деисус в южной галерее, отнесённый к периоду после 1261 года и считающийся вершиной палеологовского стиля. О том, почему византийское изображение строится не по правилам привычной глубины, полезно прочесть материал про обратную перспективу в иконе.

После 1453 года мозаики закрыли штукатуркой. В 1847-1849 годах братья Гаспаре и Джузеппе Фоссати провели реставрацию: они расчистили часть мозаик, зафиксировали их в рисунках и снова закрыли, а в интерьер добавили восемь огромных круглых медальонов с каллиграфией. Систематическое раскрытие начал в 1931 году Томас Уиттемор и Византийский институт.

Смена статусов: храм, мечеть, музей

Рассчитать для своей задачи

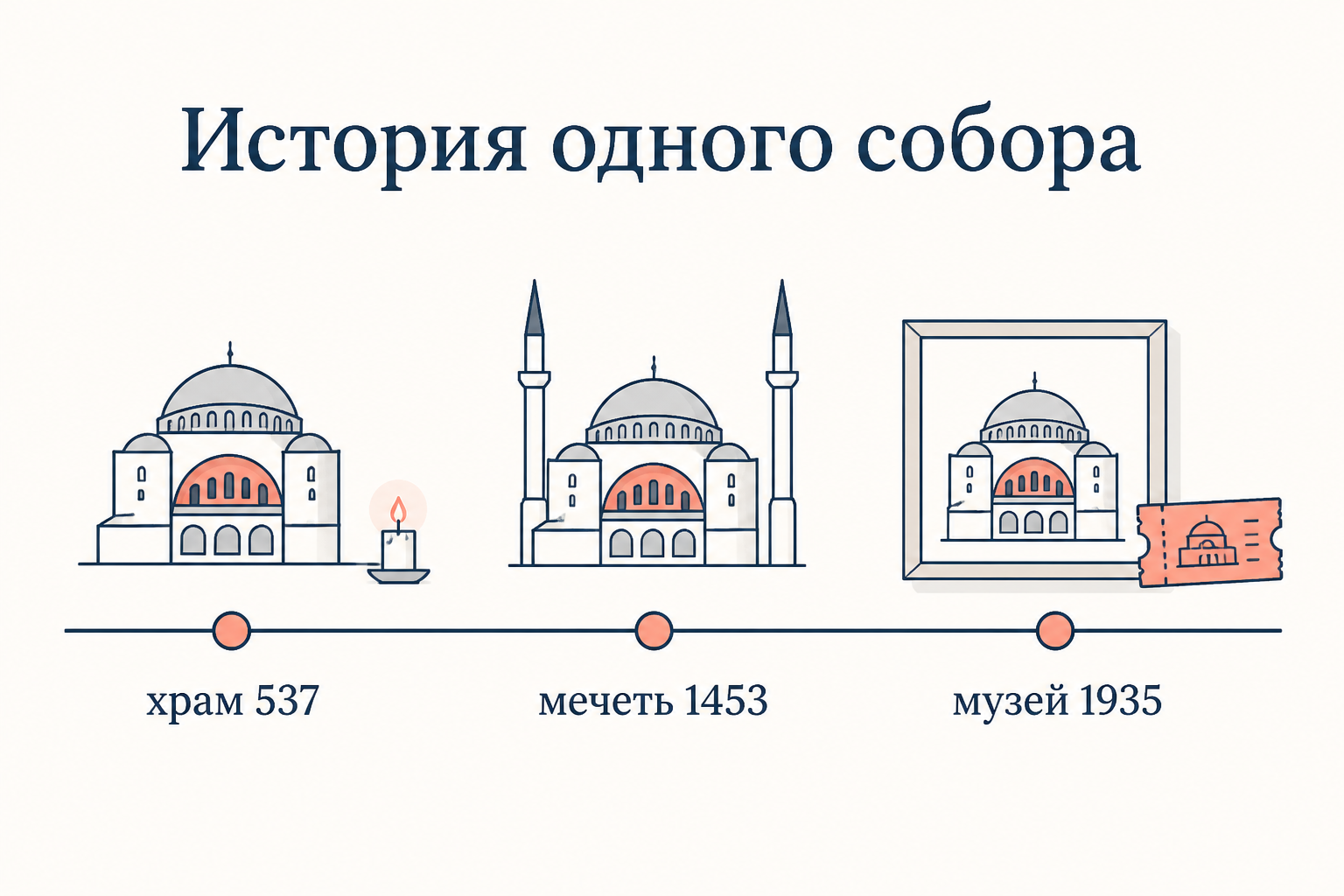

С 537 года - кафедральный собор Константинопольского патриархата, в 1204-1261 годах при латинянах - католический собор. С 29 мая 1453 года, после взятия города Мехмедом II, - мечеть Айя-София: пристроены минареты, михраб, минбар, позднее медресе. В XVI веке здание укреплял Мимар Синан, поставивший дополнительные контрфорсы. В 1934 году правительство Турции приняло решение о превращении здания в музей, он открылся в 1935 году. В июле 2020 года решение 1934 года было отменено, и зданию вернули статус мечети; мозаики при богослужении закрывают завесами.

Частые ошибки

• Считать, что собор посвящён святой Софии. Название означает Святая Премудрость, то есть Премудрость Божию, а не имя мученицы.
• Приписывать купол одному замыслу. Купол 537 года рухнул в 558 году; нынешний свод - результат восстановления 562 года и последующих ремонтов 989 и 1346 годов.
• Путать паруса с тромпами. Парус - сферический треугольник, тромп - угловая арочка или конический свод. Софийский собор построен на парусах.
• Называть здание крестово-купольным. Это купольная базилика; крестово-купольная схема складывается позже и представлена уже другими памятниками.
• Датировать мозаики временем Юстиниана. Юстиниановский декор был орнаментальным, фигуративные мозаики относятся к периоду после 843 года.

FAQ

Почему купол Софийского собора кажется парящим? Из-за венца из сорока окон в его основании. Свет идёт сплошной полосой, зрительно отделяя свод от опор, поэтому граница между куполом и стеной не читается. Эффект усилен облегчённой кладкой из пористого кирпича и тем, что реальные опоры - четыре пилона - скрыты за колоннадами экседр.

Чем паруса отличаются от тромпов? Паруса, или пандативы, - сферические треугольники между подпружными арками, вырезанные из сферы, описанной вокруг подкупольного квадрата; они дают непрерывный переход к кольцу купола. Тромпы срезают углы квадрата арочкой или конической нишей, превращая его в восьмиугольник, и переход получается ступенчатым.

Сколько строили Софийский собор и кто архитекторы? Строительство шло с 23 февраля 532 года по 27 декабря 537 года, то есть пять лет и десять месяцев. Проект вели математик Анфимий из Тралл и механик Исидор Милетский; после землетрясения 558 года купол переделал Исидор Младший.

Коротко

Софийский собор в Константинополе - купольная базилика Юстиниана, построенная Анфимием из Тралл и Исидором Милетским за пять лет и десять месяцев и освящённая 27 декабря 537 года. Её конструктивное ядро - купол диаметром около 31 метра и высотой 55,6 метра, посаженный на паруса, то есть сферические треугольники, переводящие квадрат основания в окружность; распор по продольной оси гасят два полукупола с экседрами, по поперечной - пилоны и контрфорсы. Сорок окон в основании купола дают эффект парящего свода, описанный ещё Прокопием. Фигуративные мозаики появились после 843 года, были закрыты после 1453 года и раскрыты в XX веке, а сам памятник последовательно был православным собором, мечетью, музеем и снова мечетью.
