Рентгеноструктурный анализ белков: этапы метода

Рентгеноструктурный анализ белков отвечает на вопрос не «какая у белка последовательность», а «где в пространстве находятся его атомы». Метод превращает упорядоченный кристалл белка в набор дифракционных пятен, а затем в карту электронной плотности и проверяемую атомную модель. Это один из главных источников трёхмерных структур в Protein Data Bank, или PDB. Он особенно полезен, когда нужно увидеть активный центр, связанную молекулу или взаимное расположение субъединиц. Но между пробиркой и моделью лежит несколько этапов; самый капризный из них - получение пригодного кристалла.

Что именно определяет метод

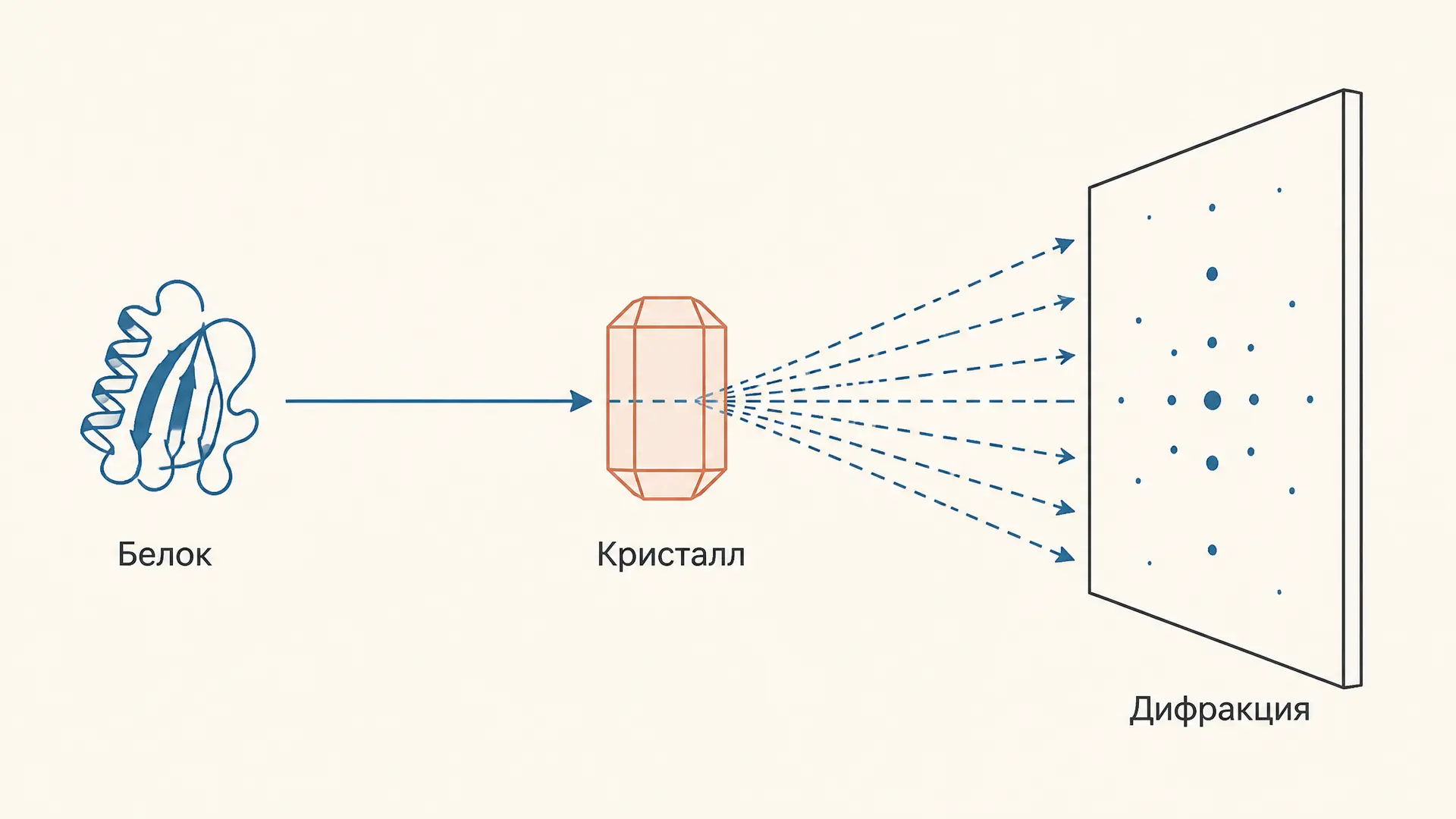

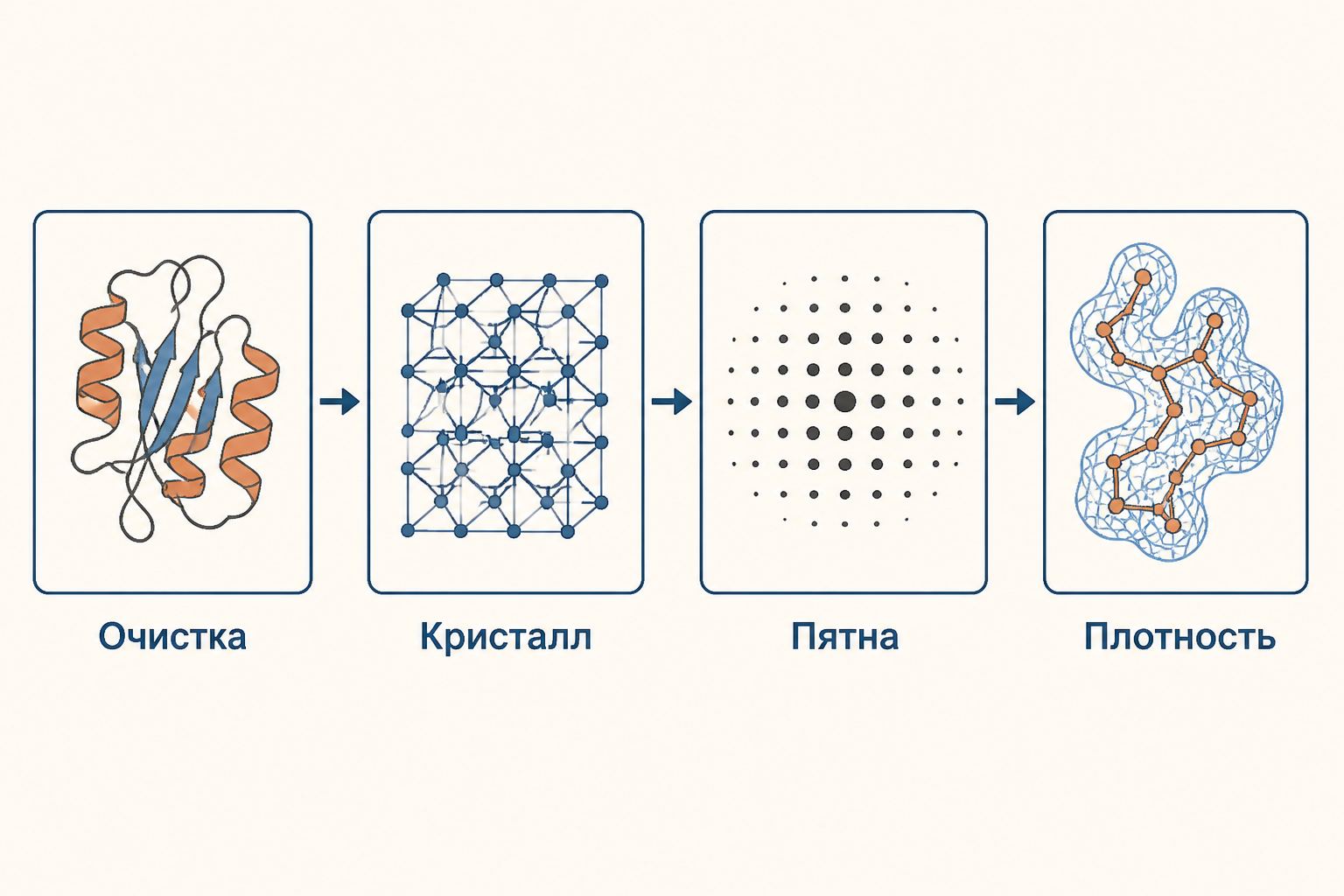

Белок состоит из атомов, но рентгеновский луч не фотографирует отдельную молекулу. В кристалле множество одинаково ориентированных молекул повторяются в периодической решётке. Электроны каждого атома рассеивают излучение, и волны в некоторых направлениях складываются. Детектор записывает расположение и яркость пятен - рефлексов. Из них восстанавливают распределение электронной плотности, а уже в неё помещают цепь аминокислот и другие атомы.

Поэтому итоговая запись в PDB - не прямая фотография, а модель, согласованная с экспериментом и химией белка. Её полезно сопоставлять с тем, как складывается одиночная цепь: третичная структура белка описывает устойчивую укладку радикалов, а кристаллография показывает её координаты в конкретном состоянии. Для комплексов видна и четвертичная структура белка: интерфейс субъединиц, ионы или лиганд могут оказаться прямо в карте плотности.

Кристаллизация: главная практическая трудность

Сначала белок выделяют, очищают и получают в устойчивом однородном состоянии; поэтому стратегия из статьи об очистке белков - не подготовительная мелочь, а условие успеха. Затем подбирают раствор: кислотность, соль, осадитель, температуру, концентрацию белка и добавки. При удачном сочетании раствор медленно становится пересыщенным, молекулы собираются в регулярную решётку, а не в случайный осадок.

Кристалл должен быть достаточно упорядоченным и пережить облучение. Именно тут метод часто останавливается: гибкие петли, несколько конформаций, нестабильный комплекс или мембранная часть белка мешают молекулам повторяться одинаково. Кристалл также фиксирует одну или несколько доступных в его условиях конфигураций, а не весь спектр движений в растворе. Это не отменяет ценности структуры, но задаёт правильный вопрос к результату: какое состояние белка удалось закристаллизовать?

Рассчитать для своей задачи

Дифракция и закон Брэгга

Охлаждённый кристалл поворачивают в интенсивном рентгеновском пучке и записывают изображения на детекторе. Условие, при котором волны, рассеянные соседними плоскостями решётки, усиливают друг друга, задаёт закон Брэгга:

$n\lambda = 2d\sin\theta,$

где $\lambda$ - длина волны рентгеновского излучения, $d$ - расстояние между плоскостями, $\theta$ - угол Брэгга, а $n$ - порядок отражения. Например, при $n=1$, $\lambda=1{,}00$ Å и $\theta=30^\circ$ получаем $d=1{,}00$ Å, потому что $2d\cdot0{,}5=1{,}00$ Å. Это учебный расчёт для одной семьи плоскостей, а не измерение расстояния между любыми двумя атомами белка.

Положение пятна связано с геометрией решётки, а интенсивность - с модулем структурного фактора. Детектор даёт интенсивности, приблизительно пропорциональные $|F_{hkl}|^2$, но не фазу волны. В этом различии и возникает центральная логическая преграда метода.

Почему фаза теряется и как её находят

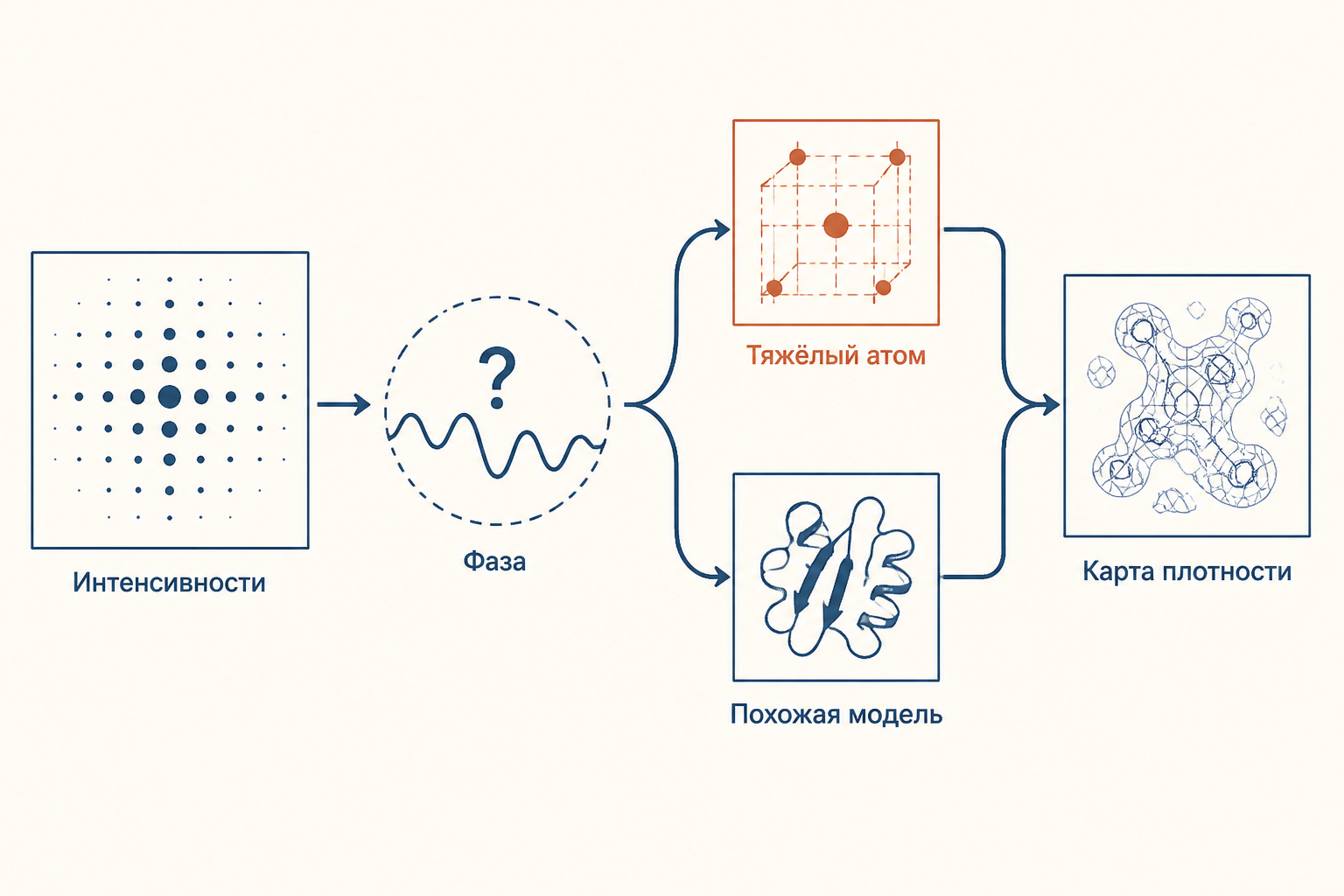

Чтобы вычислить карту электронной плотности, нужны и амплитуды, и фазы рефлексов. Интенсивности дают амплитуды, однако детектор не хранит информацию о сдвиге волны. Это фазовая проблема. Её математическая сторона подробнее разобрана в материале о прямых методах определения структуры; в белковой кристаллографии часто используют другие практические пути.

При изоморфном замещении кристалл сравнивают с близким производным, где появились тяжёлые атомы или ионы. Их сильное рассеяние меняет интенсивности; по разности можно оценить положения тяжёлых атомов и получить начальные фазы. При молекулярном замещении исходной подсказкой служит уже известная похожая структура: её ориентируют и помещают в новую ячейку, после чего из модели рассчитывают начальные фазы. Оба подхода дают старт, а не окончательный ответ: модель далее уточняют против экспериментальных данных.

Рассчитать для своей задачи

От электронной плотности к атомной модели

Карта электронной плотности похожа на объёмный рельеф: контуры высокой плотности подсказывают, где находятся атомы. Кристаллограф строит полипептидную цепь, боковые радикалы, воду, ионы и лиганды так, чтобы модель одновременно укладывалась в плотность, соблюдала разумные длины связей и объясняла наблюдаемые интенсивности. Затем циклы уточнения меняют координаты и параметры модели и вновь сравнивают расчёт с экспериментом.

Здесь важно не спутать «видеть плотность» и «угадать атом». Слабый участок карты не доказывает отсутствия участка белка: он может быть подвижен или неоднозначно расположен. Также нельзя считать любую показанную в PDB боковую цепь одинаково надёжной. Полезно смотреть разрешение, карту и показатели согласия, особенно если вывод зависит от одного лиганда или контакта.

Что означает разрешение в Å

Разрешение обычно указывают в ангстремах, где $1$ Å равен $10^{-10}$ м. Меньшее число означает, что использованы более высокоугловые рефлексы и карта потенциально различает более мелкие детали. Условно при разрешении около $3$ Å часто уверенно прослеживают основной ход цепи, а при около $1{,}5$ Å детали боковых групп становятся гораздо различимее. Это ориентир, а не автоматическая оценка качества: на интерпретацию влияют полнота данных, подвижность, модель и её проверка.

Разрешение не следует понимать как линейку, которой измеряют каждую связь с точностью до указанного числа. Это предел пространственных деталей, доступных набору дифракционных данных. Поэтому запись «2,0 Å» говорит о данных и карте, а окончательную уверенность в отдельном атоме определяют вместе с локальной плотностью и валидацией модели.

Рядом с разрешением в описании структуры почти всегда стоят показатели согласия модели и эксперимента - R-фактор и R-free. Первый показывает, насколько рассчитанные по модели амплитуды отражений совпадают с измеренными; второй считают по небольшой доле отражений, которые намеренно не использовали при уточнении. Если R-free заметно выше R-фактора, модель могла «подогнаться» под данные и описать шум. Для белковых структур среднего разрешения ориентиром служат значения порядка 0,2–0,25, но их сравнивают только с учётом разрешения и качества кристалла. Дополнительно проверяют геометрию: допустимые длины связей и углы, долю остатков в разрешённых областях карты Рамачандрана, отсутствие перекрывающихся атомов. Поэтому грамотное чтение записи PDB начинается не с красивой картинки, а с таблицы статистики данных и уточнения.

От миоглобина до PDB и современных альтернатив

Ранние белковые структуры сделали метод наглядным: Джон Кендрю изучал миоглобин, Макс Перуц - гемоглобин; за исследования структур глобулярных белков они совместно получили Нобелевскую премию по химии в 1962 году. PDB хранит координатные модели и связанные экспериментальные сведения как глобальный открытый архив структур белков, ДНК и РНК. Так отдельный эксперимент становится материалом для повторного анализа и обучения.

Рентгеновская кристаллография не единственная дорога к структуре. ЯМР исследует молекулы в растворе и особенно информативен для динамики, но имеет свои ограничения по размеру и сложности образца. Криоэлектронная микроскопия не требует белкового кристалла и особенно изменила работу с крупными комплексами; качество её карт уже может соперничать с кристаллографией. AlphaFold предсказывает модель по последовательности и связанным данным, но предсказание не заменяет наблюдение конкретного состояния, комплекса или лиганда. Сопоставление предсказания с экспериментальной картой - продуктивнее, чем объявлять методы соперниками.

Частые ошибки

• Считать, что рентген сразу показывает атомы. Сначала получают дифракционные интенсивности, затем карту плотности и лишь потом модель.
• Путать фазу с яркостью пятна. Интенсивность измеряется, а фаза требует отдельного решения или оценки.
• Называть низкое разрешение ошибкой эксперимента. Оно описывает доступный уровень деталей; качество нужно оценивать по нескольким показателям.
• Думать, что любой белок легко кристаллизуется. Гибкость и неоднородность образца часто делают именно этот этап узким местом.

FAQ

Зачем белок превращают в кристалл? Регулярное повторение одинаково ориентированных молекул усиливает дифракционный сигнал и связывает пятна с периодической решёткой.

Что решает молекулярное замещение? Оно использует похожую известную структуру как стартовую модель для оценки фаз, после чего результат проверяют и уточняют по новым данным.

Можно ли взять модель AlphaFold вместо эксперимента? Она полезна как гипотеза или старт для молекулярного замещения, но не подтверждает сама по себе, какое состояние и взаимодействия были у конкретного образца.

Коротко

Рентгеноструктурный анализ белков идёт от чистого белка и кристалла к дифракции, решению фазовой проблемы, карте электронной плотности и уточнённой атомной модели. Закон Брэгга связывает положение рефлексов с решёткой, а разрешение в Å задаёт масштаб доступных деталей. Сильная структура - это не только красивое изображение из PDB, но и модель, которую можно соотнести с её картой и экспериментальными данными.
