Излучение Вавилова-Черенкова: угол конуса и порог

Заряженная частица, летящая через прозрачную среду быстрее, чем распространяется в ней свет, тащит за собой светящийся конус. Это и есть излучение Вавилова-Черенкова: то самое голубоватое свечение, которое видно в бассейне выдержки над активной зоной реактора, и тот самый эффект, на котором держатся детекторы нейтрино и гамма-телескопы. Ниже разберём условие свечения, выведем угол конуса из школьного чертежа волновых фронтов, посчитаем порог по энергии и разберёмся, почему сверхсветовая скорость здесь ничем не задевает теорию относительности. Калькулятор сразу под этим абзацем считает угол, порог и выход фотонов для любой частицы в любой среде.

Условие излучения: частица обгоняет свет в среде

В веществе с показателем преломления $n$ фазовая скорость света равна $c/n$, а не $c$. В воде $n = 1{,}333$, поэтому световая волна идёт там со скоростью около $0{,}75c$. Массивная частица разогнаться до $c$ не может, а вот до $0{,}75c$ и выше разгоняется легко, и тогда она обгоняет собственную световую волну. Условие излучения записывают через безразмерную скорость $\beta = v/c$:

$v > \frac{c}{n} \quad \Longleftrightarrow \quad \beta n > 1.$

Пролетая, частица на мгновение поляризует молекулы среды: электронные оболочки смещаются, а затем возвращаются обратно, излучая. Если частица медленная, вклады от разных точек трека приходят в произвольных фазах и гасят друг друга. Как только частица начинает обгонять свет, вклады складываются синфазно вдоль одного направления, и вместо взаимного гашения получается когерентная волна. Излучает, строго говоря, не сама частица, а возмущённая ею среда.

Эффект в 1934 году обнаружил Павел Черенков, работая под руководством Сергея Вавилова. Вавилов первым настоял, что слабое голубое свечение растворов под действием гамма-лучей не люминесценция: оно не гасилось примесями, не зависело от химии раствора, было поляризовано и шло строго вперёд по пучку. Теорию построили Илья Франк и Игорь Тамм в 1937 году, а в 1958 году все трое получили Нобелевскую премию.

Геометрия конуса и формула cos θ = c/(nv)

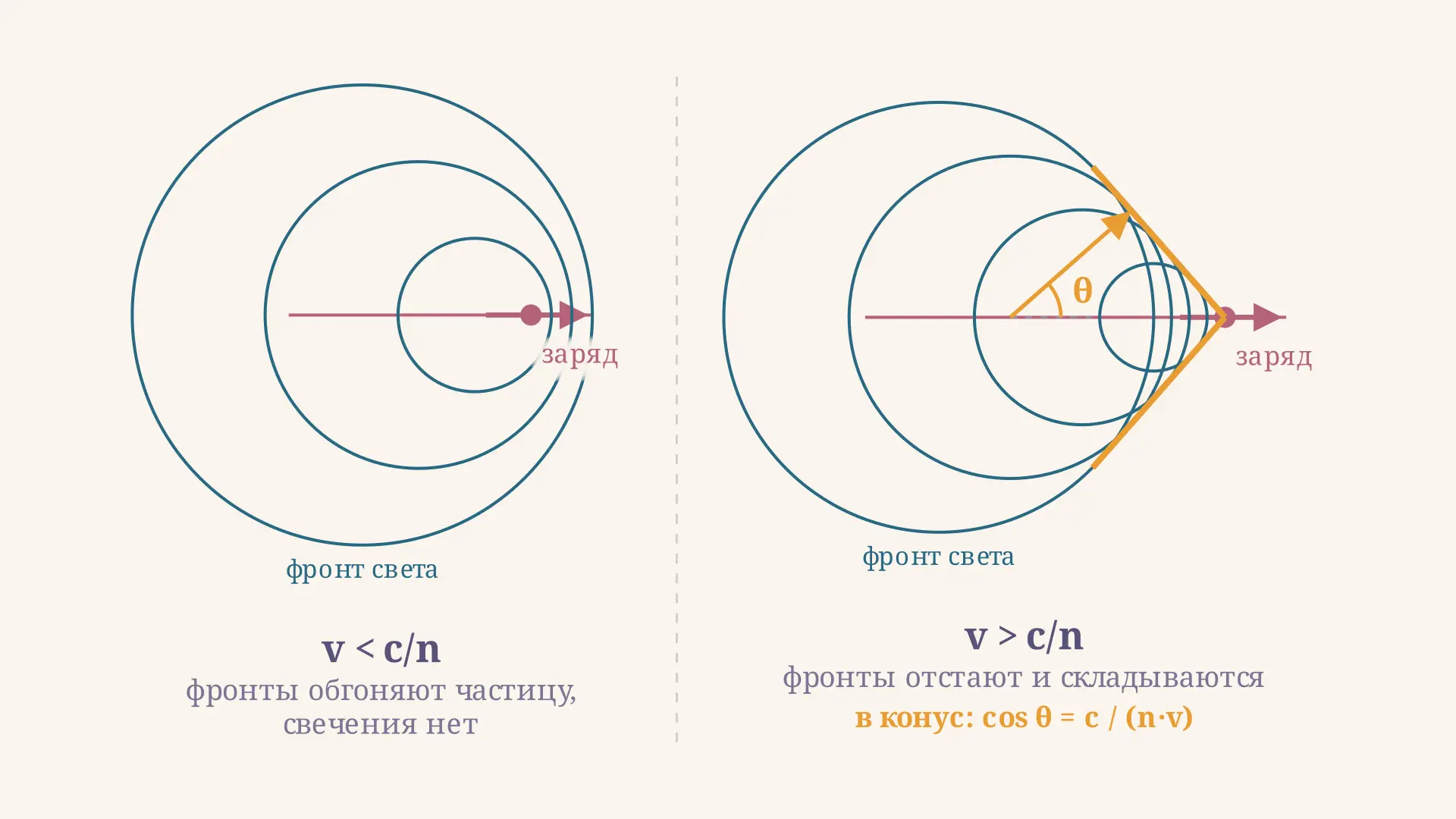

Вывод угла требует одного чертежа. Пусть частица за время $t$ прошла путь $vt$. Свет, испущенный в начальной точке, за то же время ушёл на $(c/n)\,t$ во все стороны, то есть очертил сферу такого радиуса. Волновые сферы от всех промежуточных точек трека имеют общую касательную поверхность, и это конус. Угол $\theta$ между треком частицы и направлением излучения находится из прямоугольного треугольника, где гипотенуза равна $vt$, а прилежащий катет равен $(c/n)\,t$:

$\cos\theta = \frac{(c/n)\,t}{v\,t} = \frac{c}{n v} = \frac{1}{\beta n}.$

Рассчитать для своей задачи

Ровно та же конструкция описывает конус Маха у сверхзвукового самолёта, только там роль $c/n$ играет скорость звука. Полезно не путать два угла: $\theta$ отсчитывается от трека до направления вылета фотона, а сам волновой фронт (поверхность конуса) наклонён к треку под углом $90° - \theta$. В задачах спрашивают то одно, то другое.

Почему это не спорит с теорией относительности

Теория относительности запрещает разгонять массивное тело до скорости света в вакууме. Величина $c/n$ - это фазовая скорость света в среде, а не фундаментальный предел: она зависит от вещества и от длины волны, в рентгеновском диапазоне у многих сред $n < 1$, а в резонансных условиях фазовая скорость и вовсе превышает $c$, не перенося при этом никакой информации. Обгоняя свет в воде, электрон остаётся честно досветовым: его $\beta$ всё равно меньше единицы.

Полезная проверка понимания: если бы черенковское свечение нарушало относительность, оно исчезло бы при переходе в другую инерциальную систему отсчёта. Но конус никуда не девается - просто вместе со скоростью частицы преобразуются и характеристики среды, а условие $\beta n > 1$ остаётся выполненным. По этой же причине стоит отделять черенковский механизм от внешне похожих эффектов вроде эффекта Унру, где никакой среды нет вообще.

Порог по энергии: кто светится, а кто нет

Из условия $\beta n > 1$ сразу следует порог по скорости $\beta_{\text{пор}} = 1/n$, а из него - порог по кинетической энергии. Через лоренц-фактор $\gamma = 1/\sqrt{1-\beta^2}$ порог равен

$\gamma_{\text{пор}} = \frac{n}{\sqrt{n^2-1}}, \qquad T_{\text{пор}} = \left(\frac{n}{\sqrt{n^2-1}} - 1\right) m c^2.$

Для воды $\gamma_{\text{пор}} = 1{,}512$, и дальше всё решает масса покоя. Электрону хватает $0{,}26$ МэВ, мюону нужно уже $54$ МэВ, пиону $72$ МэВ, а протону целых $481$ МэВ. Именно поэтому пороговые счётчики умеют разделять частицы: в радиаторе с подобранным $n$ лёгкий пион светится, а тяжёлый протон той же энергии молчит.

Рассчитать для своей задачи

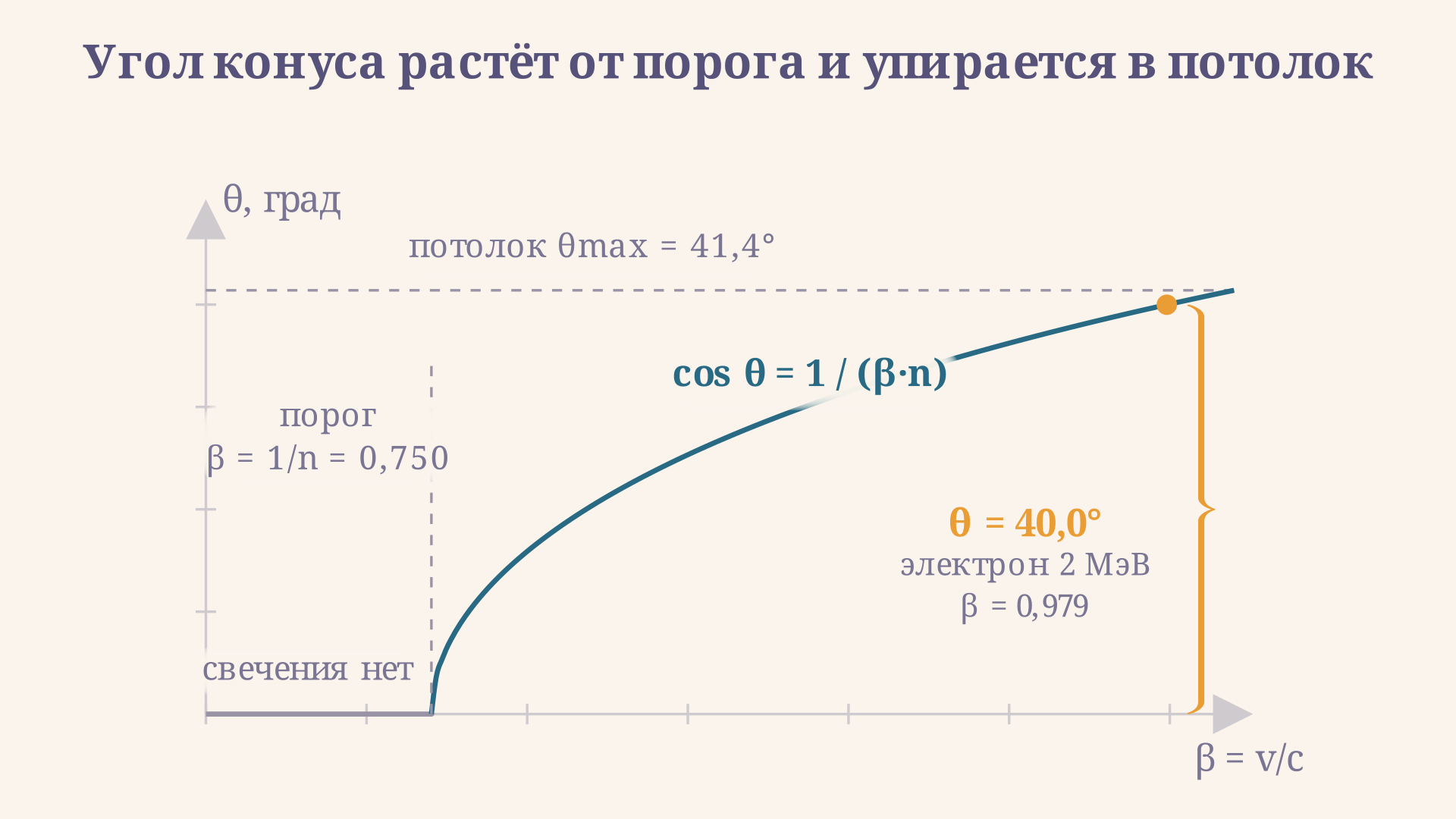

У угла есть и потолок: при $\beta \to 1$ получаем $\theta_{\max} = \arccos(1/n)$. В воде это $41{,}4°$, во льду $40{,}2°$, в плавленом кварце $46{,}7°$, а в аэрогеле с $n = 1{,}05$ всего $17{,}8°$. График показывает и главную неприятность метода: вблизи единицы кривая почти горизонтальна, поэтому по углу трудно различать ультрарелятивистские частицы - для них берут радиатор с $n$, близким к единице, где кривая круче.

Спектр Франка-Тамма и голубой цвет свечения

Количественный ответ даёт формула Франка-Тамма. Число фотонов, рождённых на единице пути в единичном интервале длин волн, равно

$\frac{d^2N}{dx\,d\lambda} = \frac{2\pi\alpha}{\lambda^2}\left(1 - \frac{1}{\beta^2 n^2}\right) = \frac{2\pi\alpha \sin^2\theta}{\lambda^2},$

где $\alpha \approx 1/137$ - постоянная тонкой структуры. После интегрирования по полосе от $\lambda_1$ до $\lambda_2$ остаётся удобная рабочая формула:

$\frac{dN}{dx} = 2\pi\alpha\left(\frac{1}{\lambda_1} - \frac{1}{\lambda_2}\right)\sin^2\theta.$

В полосе 300-600 нм множитель перед синусом равен $764$ фотона на сантиметр. Для электрона с кинетической энергией $2$ МэВ в воде ($\beta = 0{,}979$, $\theta = 40{,}0°$, $\sin^2\theta = 0{,}413$) получаем около $316$ фотонов на каждом сантиметре пути. Это очень мало по энергии: около килоэлектронвольта на сантиметр против примерно двух мегаэлектронвольт ионизационных потерь, то есть доли процента. Черенковское излучение частицу практически не тормозит, оно лишь помечает её.

Рассчитать для своей задачи

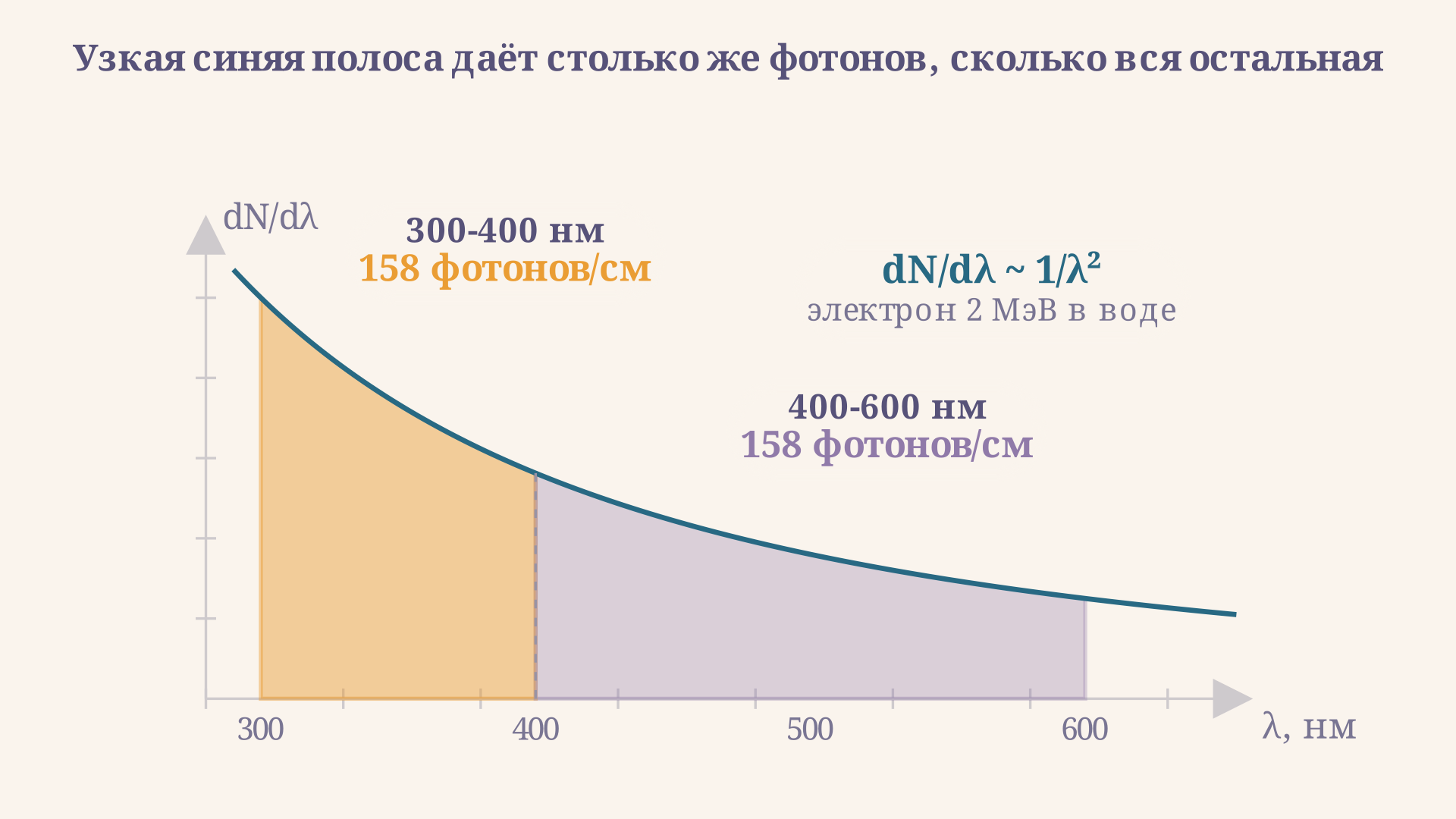

Множитель $1/\lambda^2$ и есть причина цвета. Считать надо не по яркости, а по числу фотонов: узкая полоса 300-400 нм даёт ровно столько же квантов, сколько вся вдвое более широкая полоса 400-600 нм. Глаз видит смещённую в синеву смесь, отсюда характерный холодный голубой оттенок. Бесконечно расти в ультрафиолет спектр не может: там среда перестаёт быть прозрачной и её показатель преломления падает ниже порога, так что условие $\beta n(\lambda) > 1$ нарушается. Заодно из-за дисперсии $n(\lambda)$ угол конуса чуть разный для разных цветов, и кольцо в детекторе слегка размывается, как пучок в призме при преломлении.

Черенковские детекторы: кольцо вместо секундомера

Практическая ценность эффекта в том, что угол несёт информацию о скорости напрямую. Если в детекторе измерить радиус светового кольца на плоскости фотоумножителей и знать расстояние до радиатора, то из геометрии получается $\theta$, а из формулы $\beta = 1/(n\cos\theta)$ - скорость. Независимое измерение импульса в магнитном поле даёт массу, а масса и есть удостоверение личности частицы. Так устроены детекторы RICH на коллайдерах.

Тот же принцип работает и в гигантских установках. В Super-Kamiokande полсотни тысяч тонн сверхчистой воды просматриваются одиннадцатью тысячами фотоумножителей: нейтрино порождает в воде быстрый электрон или мюон, тот оставляет черенковский конус, а на стенке загорается кольцо. Чёткое кольцо означает мюон, размытое - электрон, и по этому различию восстанавливают тип нейтрино. Именно такие данные дали первое доказательство осцилляций нейтрино. В IceCube роль радиатора играет антарктический лёд, а в наземных гамма-телескопах - вся атмосфера: там $n$ отличается от единицы лишь в пятом знаке, конус получается узким, около $1{,}4°$, но на пути в десяток километров света набирается достаточно.

Частые ошибки

• Подставляют $c$ вместо $c/n$. Порог и угол считаются по фазовой скорости света в среде; без деления на $n$ условие излучения никогда не выполнится.
• Применяют формулу ниже порога. Если $\beta n < 1$, то $\cos\theta > 1$, и калькулятор обязан ответить не числом, а словами «свечения нет».
• Путают угол излучения и наклон фронта. Фотон летит под углом $\theta$ к треку, а поверхность конуса наклонена под $90° - \theta$; ответы различаются, и в условии обычно уточняют, что именно ищут.
• Считают, что светится сама частица. Излучает поляризованная среда вдоль трека, поэтому в вакууме никакого черенковского свечения нет, каким бы быстрым ни был заряд.
• Забывают про массу при расчёте порога. Порог по скорости у всех частиц один, а по энергии различается в тысячи раз: у протона он почти в две тысячи раз выше, чем у электрона.

FAQ

Чем излучение Вавилова-Черенкова отличается от тормозного? Тормозное излучение возникает при ускорении заряда, например при торможении в кулоновском поле ядра, и не требует ни среды с $n > 1$, ни порога по скорости. Черенковское излучает равномерно и прямолинейно движущийся заряд, оно жёстко направлено под углом $\theta$ и включается только выше порога.

Почему свечение выглядит голубым, а не фиолетовым? Спектр по числу фотонов растёт как $1/\lambda^2$ и максимум был бы в далёком ультрафиолете, но туда мешают два обстоятельства: среда перестаёт быть прозрачной, а чувствительность глаза к длинам волн короче 400 нм практически нулевая. В итоге видимый глазу максимум смещается в сине-голубую область.

Можно ли получить черенковское свечение в воздухе? Да, и на этом построена вся наземная гамма-астрономия. Для воздуха при нормальных условиях $n \approx 1{,}00029$, порог $\beta = 0{,}99971$, что для электрона соответствует энергии около 21 МэВ, а угол конуса не превышает $1{,}4°$. Вспышки от атмосферных ливней длятся несколько наносекунд и ловятся зеркальными телескопами.

Коротко

Излучение Вавилова-Черенкова возникает, когда заряженная частица движется в прозрачной среде быстрее фазовой скорости света в ней, то есть при $\beta n > 1$. Свет уходит по конусу с углом $\cos\theta = c/(nv) = 1/(\beta n)$: у порога конус вырожден в линию, с ростом скорости раскрывается и упирается в потолок $\arccos(1/n)$, равный $41{,}4°$ для воды. Порог по кинетической энергии определяется массой покоя и в воде составляет от $0{,}26$ МэВ для электрона до $481$ МэВ для протона. Интенсивность даёт формула Франка-Тамма с характерной зависимостью $1/\lambda^2$, откуда и голубой цвет свечения; для электрона 2 МэВ в воде это около 316 фотонов на сантиметр пути. Теории относительности всё это не противоречит: предельной остаётся скорость света в вакууме, а измеренный угол конуса служит прямым и очень точным способом узнать скорость частицы.
