Активная, реактивная и полная мощность переменного тока

В цепи постоянного тока мощность считается одной формулой: умножил напряжение на ток и получил ватты. В цепи переменного тока всё сложнее: напряжение и ток колеблются и, как правило, сдвинуты по фазе, поэтому часть энергии совершает полезную работу, а часть только колеблется между источником и нагрузкой. Чтобы описать это, вводят сразу три мощности: активную, реактивную и полную. Ниже разберём, чем они отличаются, как их связывает треугольник мощностей и коэффициент мощности и где студенты чаще всего путаются в задачах. Чтобы сразу почувствовать связь напряжения, тока, угла сдвига фаз и трёх мощностей, покрути калькулятор ниже, а дальше мы выведем каждую формулу строго.

Три мощности: активная, реактивная, полная

В цепи переменного тока ток $i$ и напряжение $u$ меняются по синусоиде и обычно сдвинуты по фазе на угол $\varphi$. Из-за этого сдвига произведение мгновенных значений $u \cdot i$ часть периода положительно (энергия идёт в нагрузку), а часть периода отрицательно (энергия возвращается в источник). Усреднение по периоду и даёт три разные мощности.

• Активная мощность $P$ (ватты, Вт) - это средняя за период мощность, которая необратимо превращается в полезную работу: тепло, свет, механическое вращение. Только она реально расходуется.
• Реактивная мощность $Q$ (вольт-амперы реактивные, вар) - это мощность, которая колеблется между источником и реактивными элементами (катушками и конденсаторами), не совершая полезной работы. За период её среднее значение равно нулю, но она нагружает провода и генератор.
• Полная мощность $S$ (вольт-амперы, ВА) - это произведение действующих значений напряжения и тока. Именно на неё рассчитывают сечение проводов, трансформаторы и генераторы.

Рассчитать для своей задачи

Формулы P, Q и S через напряжение, ток и угол

Все три мощности выражаются через действующие значения напряжения $U$ и тока $I$ и угол сдвига фаз $\varphi$ между ними:

$P = U I \cos\varphi, \qquad Q = U I \sin\varphi, \qquad S = U I.$

Множитель $\cos\varphi$ называют коэффициентом мощности - он показывает, какая доля полной мощности превращается в полезную работу. Активная мощность измеряется в ваттах, реактивная - в варах, полная - в вольт-амперах. Единицы разные специально: так в задаче сразу видно, о какой мощности идёт речь, хотя размерность у всех формально «вольт на ампер».

Из этих трёх формул следует ключевое соотношение, связывающее все мощности через теорему Пифагора:

$S^2 = P^2 + Q^2, \qquad S = \sqrt{P^2 + Q^2}.$

Оно прямо вытекает из тождества $\cos^2\varphi + \sin^2\varphi = 1$: возведём $P$ и $Q$ в квадрат, сложим и вынесем $(UI)^2$ за скобку. Именно это соотношение и изображает треугольник мощностей.

Треугольник мощностей и коэффициент мощности

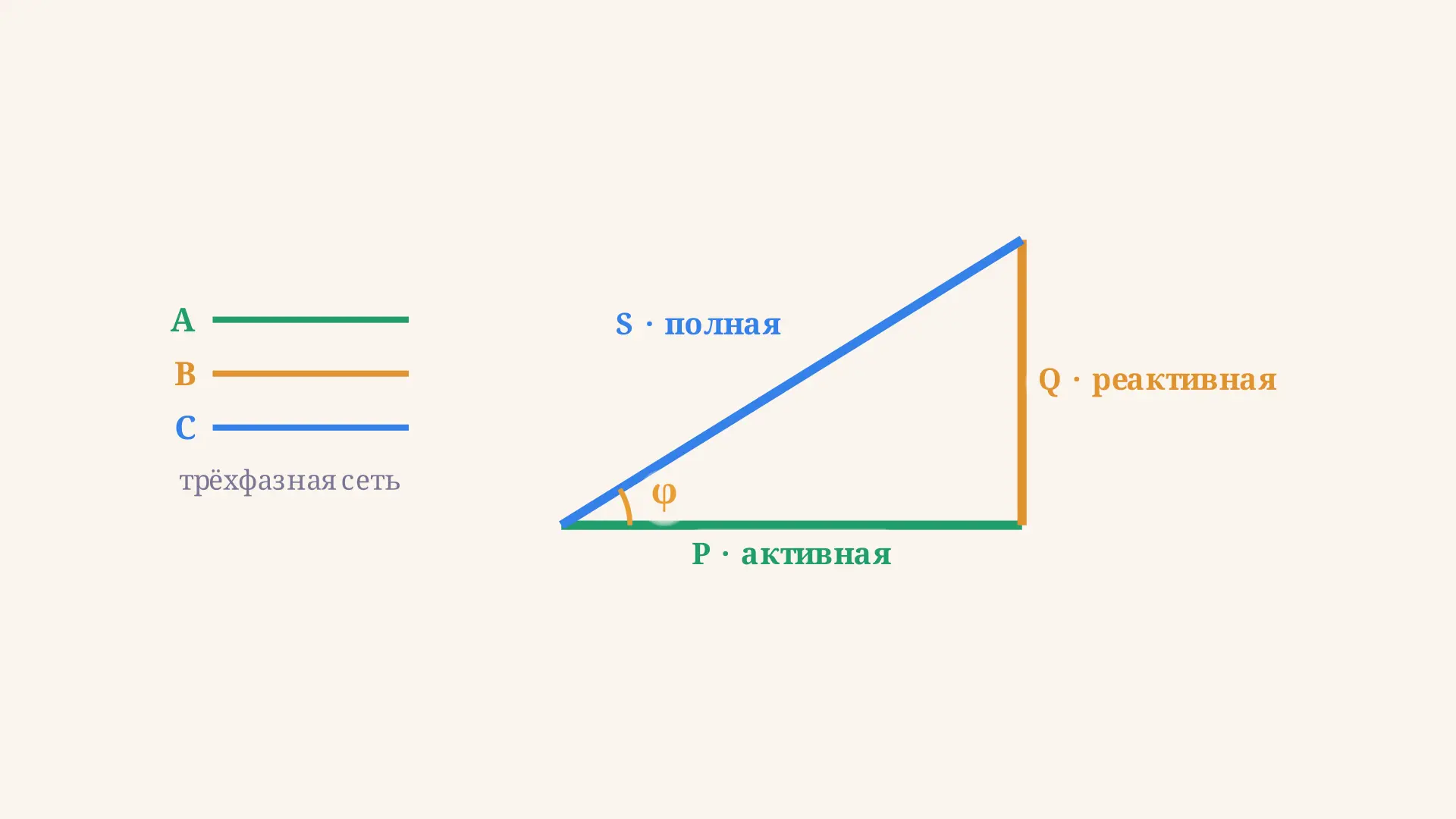

Если отложить активную мощность $P$ по горизонтали, а реактивную $Q$ по вертикали, то полная мощность $S$ окажется гипотенузой прямоугольного треугольника, а угол при основании будет тем самым углом сдвига фаз $\varphi$. Это и есть треугольник мощностей - самый удобный способ запомнить все связи разом.

Рассчитать для своей задачи

Из геометрии треугольника сразу читаются все определения коэффициента мощности:

$\cos\varphi = \frac{P}{S}, \qquad \sin\varphi = \frac{Q}{S}, \qquad \tan\varphi = \frac{Q}{P}.$

Коэффициент мощности $\cos\varphi$ - это отношение активной мощности к полной. Чем он ближе к единице, тем большая часть тока совершает полезную работу и тем меньше реактивная нагрузка на сеть. Поэтому на производстве борются за высокий $\cos\varphi$: компенсируют реактивную мощность катушек батареями конденсаторов, чтобы угол $\varphi$ уменьшился, а треугольник «лёг» к горизонтали. Подвигай угол в калькуляторе выше и посмотри, как при росте $\varphi$ удлиняется катет $Q$ и падает доля активной мощности.

Характер нагрузки: индуктивная и ёмкостная

Знак реактивной мощности зависит от того, что преобладает в цепи. У индуктивной нагрузки (катушки, двигатели, трансформаторы) ток отстаёт от напряжения, угол $\varphi$ положительный, реактивная мощность считается положительной - катушка запасает энергию в магнитном поле. У ёмкостной нагрузки (конденсаторы) ток опережает напряжение, угол $\varphi$ отрицательный, реактивная мощность отрицательна - конденсатор запасает энергию в электрическом поле.

Рассчитать для своей задачи

Именно поэтому реактивную мощность компенсируют конденсаторами: их отрицательная реактивная мощность вычитается из положительной реактивной мощности катушек, суммарное $Q$ уменьшается, а вместе с ним - и полная мощность $S$, которую вынуждена отдавать сеть. При полной компенсации $Q = 0$ полная мощность сравнивается с активной: $S = P$, а $\cos\varphi = 1$.

Пример решения типовой задачи

Разберём стандартную формулировку: к сети с действующим напряжением $U = 220$ В подключена нагрузка, потребляющая ток $I = 5$ А при угле сдвига фаз $\varphi = 30°$. Нужно найти полную, активную и реактивную мощность и коэффициент мощности.

Сначала находим полную мощность - она проще всего, это просто произведение действующих значений:

$S = U I = 220 \cdot 5 = 1100\ \text{ВА}.$

Коэффициент мощности - это косинус угла сдвига фаз:

$\cos\varphi = \cos 30° \approx 0{,}866.$

Теперь активная мощность как доля полной, идущая в полезную работу:

$P = U I \cos\varphi = 1100 \cdot 0{,}866 \approx 953\ \text{Вт}.$

Реактивная мощность через синус того же угла:

$Q = U I \sin\varphi = 1100 \cdot 0{,}5 = 550\ \text{вар}.$

Проверка по треугольнику мощностей: $\sqrt{P^2 + Q^2} = \sqrt{953^2 + 550^2} \approx \sqrt{908000 + 302500} \approx 1100$ ВА, что совпадает с найденной полной мощностью $S$. Если эта проверка не сходится, значит, где-то закралась ошибка в подстановке угла или единиц. Калькулятор выше собирает ровно эту цепочку рассуждений, оставляя вам контроль над формулами.

Частые ошибки

• Путаница ватт, вар и вольт-ампер. Активная мощность измеряется в ваттах, реактивная - в варах, полная - в вольт-амперах. Складывать их арифметически нельзя: $S \ne P + Q$, верно только $S^2 = P^2 + Q^2$.
• Сложение мощностей напрямую. Полная мощность не равна сумме активной и реактивной. Они складываются как катеты прямоугольного треугольника, то есть через теорему Пифагора.
• Использование амплитудных значений вместо действующих. В формулах $P$, $Q$, $S$ стоят действующие (эффективные) значения $U$ и $I$, а не амплитудные. Амплитуда больше действующего значения в $\sqrt{2}$ раз.
• Угол сдвига фаз перепутан с фазой сигнала. В формулах используется именно разность фаз между током и напряжением $\varphi$, а не начальная фаза одного из них.
• Знак реактивной мощности. У ёмкостной нагрузки реактивная мощность отрицательна. Если в задаче конденсатор, а $Q$ получается положительным, проверьте знак угла $\varphi$.

FAQ

Чем активная мощность отличается от реактивной простыми словами? Активная мощность необратимо превращается в полезную работу - тепло, свет, вращение двигателя. Реактивная мощность только колеблется между источником и катушками или конденсаторами, в среднем за период не совершая работы, но нагружая провода и генератор.

Как найти полную мощность, если известны активная и реактивная? По теореме Пифагора: $S = \sqrt{P^2 + Q^2}$. Полная мощность - гипотенуза треугольника мощностей, а активная и реактивная - его катеты. Складывать $P$ и $Q$ напрямую нельзя.

Почему стремятся повысить коэффициент мощности? Высокий $\cos\varphi$ означает, что большая часть тока совершает полезную работу, а реактивная составляющая мала. Это снижает потери в проводах и нагрузку на трансформаторы, поэтому реактивную мощность компенсируют конденсаторами, доводя $\cos\varphi$ ближе к единице.

Коротко

В цепи переменного тока полная мощность $S = UI$ (ВА) распадается на активную $P = UI\cos\varphi$ (Вт), идущую в полезную работу, и реактивную $Q = UI\sin\varphi$ (вар), которая лишь колеблется между источником и реактивными элементами. Все три связаны треугольником мощностей: $S^2 = P^2 + Q^2$, а коэффициент мощности $\cos\varphi = P/S$ показывает долю полезной мощности. Чем меньше угол сдвига фаз, тем выше $\cos\varphi$ и тем эффективнее работает цепь.
