Мощность трёхфазной цепи: расчёт P, Q и S по формулам

Расчёт мощности трёхфазной цепи сводится к трём формулам и одному множителю $\sqrt{3}$, но именно вокруг них чаще всего возникает путаница: какую мощность считать через какие величины, откуда берётся корень из трёх и зависит ли результат от того, как соединена нагрузка - звездой или треугольником. В трёхфазной системе одновременно живут три мощности: активная $P$, которая совершает полезную работу, реактивная $Q$, которая колеблется между источником и нагрузкой, и полная $S$, которую видит генератор и по которой выбирают сечение проводов. Ниже разберём каждую формулу, покажем связь линейных и фазных величин и решим типовую задачу. Чтобы сразу почувствовать, как меняются $P$, $Q$ и $S$, покрути калькулятор ниже: он считает все три мощности и строит треугольник мощностей.

Три мощности трёхфазной цепи

В цепи переменного тока ток и напряжение в общем случае сдвинуты по фазе на угол $\varphi$. Из-за этого вводят сразу три мощности, и их нельзя смешивать:

• Активная мощность $P$ (ватты, Вт) - та часть, что превращается в работу, тепло, свет. Именно за неё платят по счётчику.
• Реактивная мощность $Q$ (вольт-амперы реактивные, вар) - энергия, которая периодически перекачивается в магнитные и электрические поля и возвращается обратно. Полезной работы не совершает, но нагружает провода.
• Полная мощность $S$ (вольт-амперы, В·А) - геометрическая сумма первых двух, на неё рассчитывают генераторы, трансформаторы и кабели.

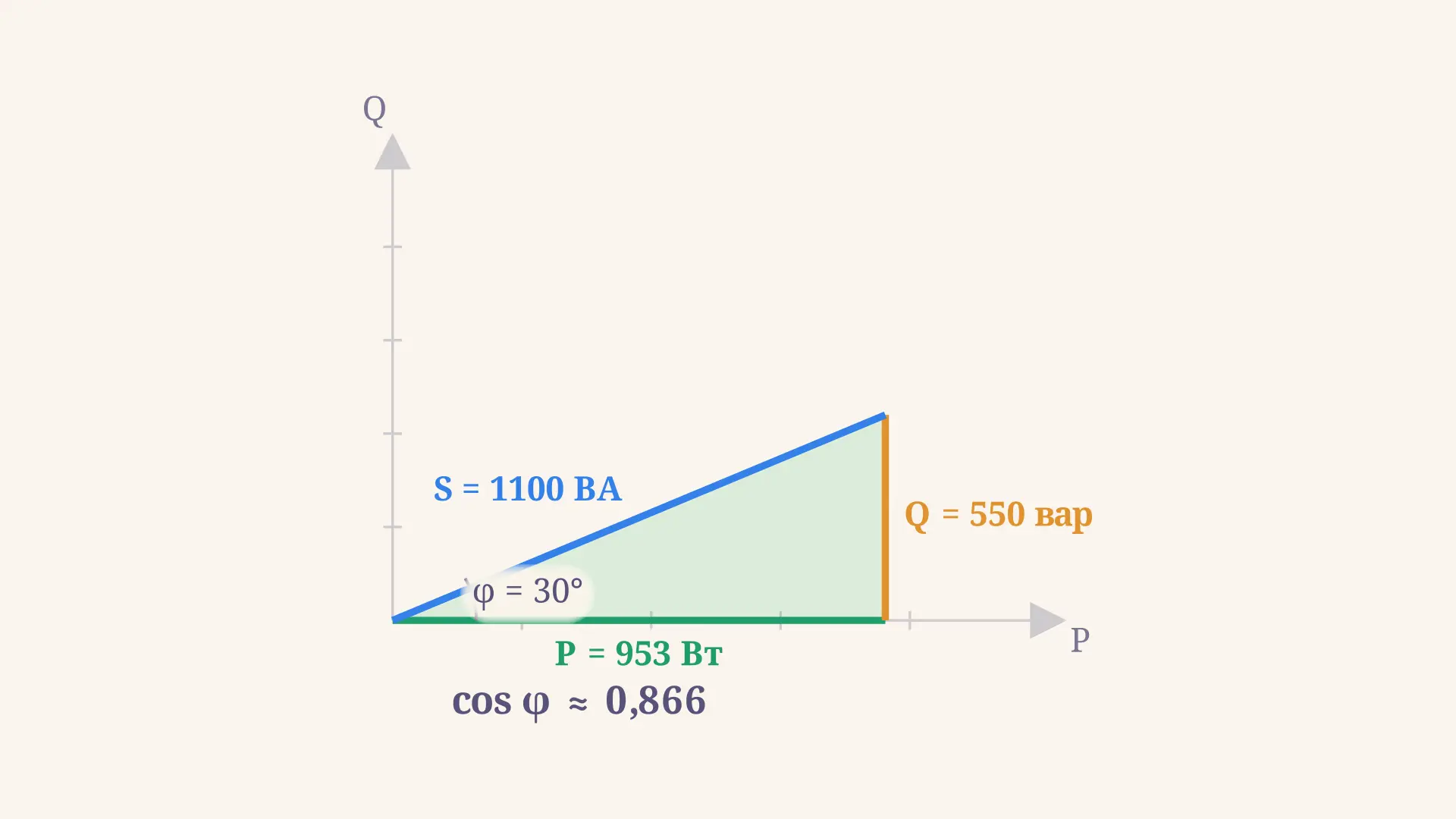

Связаны они через прямоугольный треугольник мощностей: катеты - $P$ и $Q$, гипотенуза - $S$.

Рассчитать для своей задачи

Формула полной мощности

Полная мощность симметричной трёхфазной цепи через линейные величины записывается одинаково для любого соединения нагрузки:

$S = \sqrt{3}\,U_л I_л,$

где $U_л$ - линейное (междуфазное) напряжение, $I_л$ - линейный ток. Множитель $\sqrt{3}$ - это не магия, а прямое следствие геометрии трёхфазной системы: фазы сдвинуты на 120°, и при переходе от фазных величин к линейным появляется именно $\sqrt{3} \approx 1{,}732$.

Через фазные величины та же мощность равна $S = 3 U_ф I_ф$, потому что в трёхфазной системе три одинаковые фазы. Оба выражения дают один результат - это и есть удобство расчёта через линейные величины: их проще измерить.

Активная и реактивная мощности

Зная угол сдвига фаз $\varphi$ между током и напряжением, активную и реактивную мощности получают проекцией полной на оси треугольника:

$P = \sqrt{3}\,U_л I_л \cos\varphi, \qquad Q = \sqrt{3}\,U_л I_л \sin\varphi.$

Величину $\cos\varphi$ называют коэффициентом мощности - это доля полной мощности, идущая в полезную работу. У чисто активной нагрузки (нагреватель, лампа накаливания) $\cos\varphi = 1$ и вся мощность активна. У двигателей и трансформаторов $\cos\varphi$ обычно 0,7-0,9: часть мощности уходит в реактивную составляющую.

Три мощности связаны теоремой Пифагора:

$S^2 = P^2 + Q^2, \qquad \cos\varphi = \frac{P}{S}.$

Рассчитать для своей задачи

На треугольнике мощностей хорошо видно, как перераспределяются составляющие: при росте $\cos\varphi$ угол $\varphi$ уменьшается, гипотенуза $S$ ложится почти на горизонталь, и активная мощность $P$ приближается к полной. Падение $\cos\varphi$, наоборот, раздувает реактивный катет $Q$ - провода греются, а полезной отдачи меньше.

Звезда и треугольник: важно ли соединение

Самый частый вопрос: меняется ли расчёт мощности при переключении нагрузки со звезды на треугольник? Через линейные величины формула $S = \sqrt{3}\,U_л I_л$ остаётся той же. Разница только в связи линейных и фазных величин:

$\text{звезда: } U_л = \sqrt{3}\,U_ф,\ I_л = I_ф; \qquad \text{треугольник: } U_л = U_ф,\ I_л = \sqrt{3}\,I_ф.$

Рассчитать для своей задачи

Если же в одну и ту же сеть с линейным напряжением $U_л$ включить одну и ту же нагрузку сначала звездой, потом треугольником, мощность вырастет в три раза. Причина: в треугольнике на каждую фазу приходится напряжение в $\sqrt{3}$ раз больше, ток - тоже в $\sqrt{3}$ раз больше, и произведение даёт трёхкратный рост. Именно поэтому мощные двигатели пускают звездой (меньший пусковой ток), а в рабочий режим переводят на треугольник.

Пример решения типовой задачи

Разберём стандартную постановку: трёхфазная симметричная нагрузка соединена звездой, линейное напряжение $U_л = 380$ В, линейный ток $I_л = 20$ А, коэффициент мощности $\cos\varphi = 0{,}85$. Найти активную, реактивную и полную мощности.

Сначала полная мощность по основной формуле:

$S = \sqrt{3}\,U_л I_л = 1{,}732 \cdot 380 \cdot 20 \approx 13{,}16\ \text{кВ·А}.$

Активная мощность - проекция полной на ось $\cos\varphi$:

$P = S\cos\varphi = 13{,}16 \cdot 0{,}85 \approx 11{,}19\ \text{кВт}.$

Для реактивной нужен синус угла. Из основного тригонометрического тождества $\sin\varphi = \sqrt{1 - \cos^2\varphi} = \sqrt{1 - 0{,}85^2} \approx 0{,}527$, тогда:

$Q = S\sin\varphi = 13{,}16 \cdot 0{,}527 \approx 6{,}93\ \text{квар}.$

Проверка по теореме Пифагора: $\sqrt{P^2 + Q^2} = \sqrt{11{,}19^2 + 6{,}93^2} \approx 13{,}16$ кВ·А - совпадает с полной мощностью, значит, расчёт согласован. Угол сдвига фаз при этом $\varphi = \arccos 0{,}85 \approx 31{,}8°$. Калькулятор выше собирает ровно эту цепочку и строит для неё треугольник мощностей, оставляя вам контроль над формулами и единицами.

Частые ошибки

• Забыли множитель $\sqrt{3}$. Формулы $S = U_л I_л$ без корня - это однофазный случай. В трёхфазной цепи через линейные величины всегда стоит $\sqrt{3}$.
• Смешали линейные и фазные величины. Если берёте линейное напряжение, берите и линейный ток. Подстановка $U_л$ вместе с $I_ф$ в одну формулу даёт неверный результат.
• Считают, что соединение меняет формулу. Через линейные величины $S = \sqrt{3}\,U_л I_л$ одинакова для звезды и треугольника. Меняется лишь связь линейных и фазных значений.
• Путают $P$, $Q$ и $S$. Активная в ваттах, реактивная в варах, полная в вольт-амперах. Складывать их арифметически нельзя - только через теорему Пифагора.
• Берут $\cos\varphi$ за КПД. Коэффициент мощности и КПД - разные величины. $\cos\varphi$ описывает сдвиг фаз, а не отношение полезной мощности к затраченной.

FAQ

Как рассчитать мощность трёхфазной цепи, если известны линейные ток и напряжение? Полная мощность $S = \sqrt{3}\,U_л I_л$. Активную получают умножением на коэффициент мощности: $P = \sqrt{3}\,U_л I_л \cos\varphi$. Для реактивной берут $\sin\varphi$ вместо косинуса.

Зависит ли мощность от способа соединения - звезда или треугольник? Формула через линейные величины одна для обоих случаев. Но если одну нагрузку включить в одну сеть сначала звездой, затем треугольником, потребляемая мощность вырастет в три раза - из-за роста фазного напряжения и тока в $\sqrt{3}$ раз каждого.

Что такое коэффициент мощности и почему его повышают? Это $\cos\varphi = P/S$ - доля полной мощности, идущая в полезную работу. Низкий $\cos\varphi$ означает большую реактивную составляющую: провода и трансформаторы нагружены, а активной отдачи мало. Поэтому реактивную мощность компенсируют конденсаторами, приближая $\cos\varphi$ к единице.

Коротко

Мощность симметричной трёхфазной цепи описывают три величины: полная $S = \sqrt{3}\,U_л I_л$, активная $P = \sqrt{3}\,U_л I_л \cos\varphi$ и реактивная $Q = \sqrt{3}\,U_л I_л \sin\varphi$, связанные соотношением $S^2 = P^2 + Q^2$. Множитель $\sqrt{3}$ берётся из геометрии трёх фаз, а формула через линейные величины не зависит от способа соединения нагрузки. Коэффициент мощности $\cos\varphi = P/S$ показывает, какая доля идёт в полезную работу, и его стремятся повышать, чтобы разгрузить сеть.
