Рекристаллизация холоднодеформированного металла

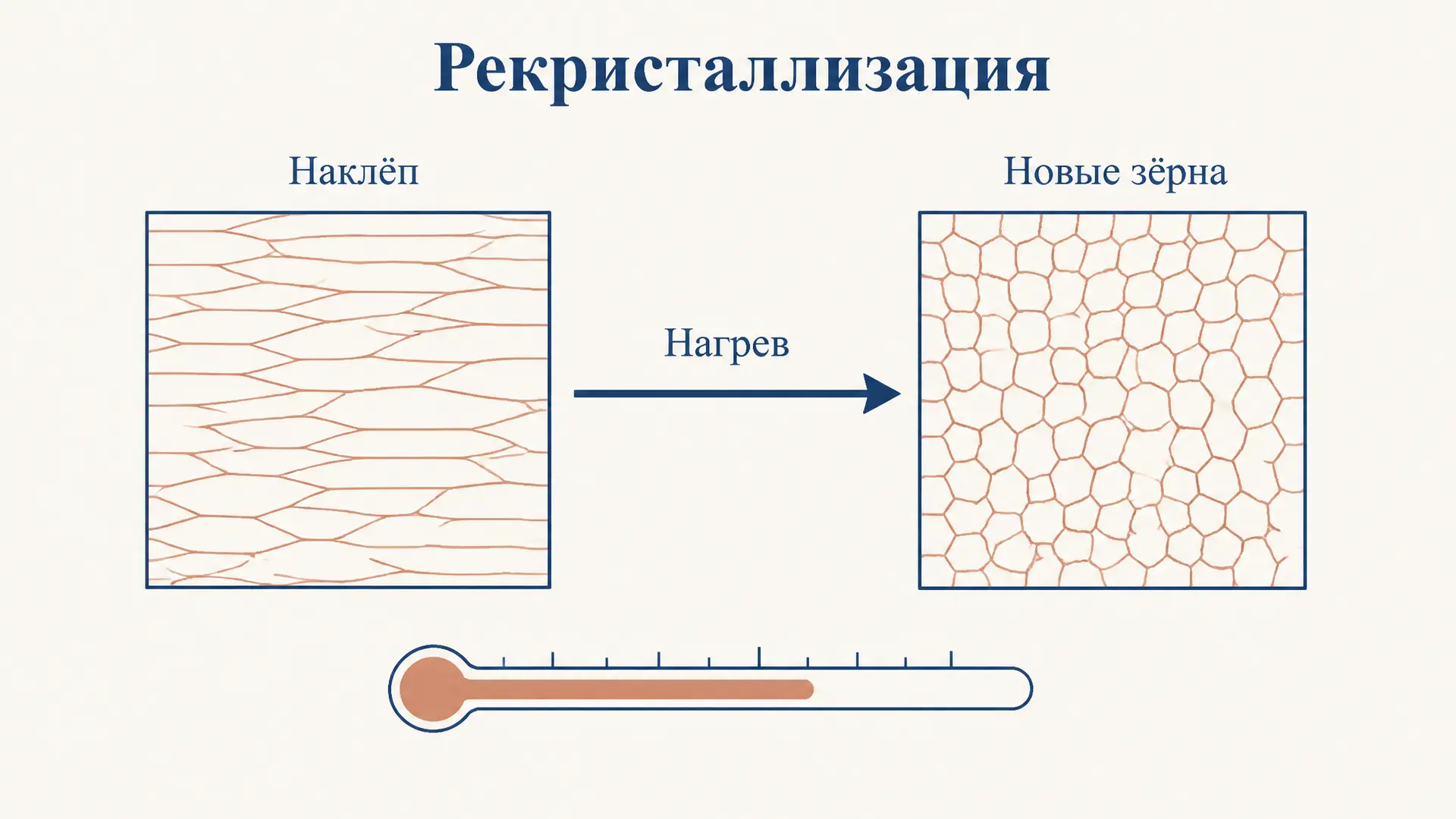

Холодная деформация (прокатка, волочение, штамповка) упрочняет металл, но делает его хрупким: зёрна вытягиваются, плотность дислокаций растёт, запасается избыточная энергия. Чтобы вернуть пластичность, заготовку нагревают - и в ней проходит рекристаллизация холоднодеформированного металла: на месте искажённой структуры зарождаются и растут новые равноосные зёрна. Ниже разбираем стадии отжига, температурный порог Бочвара, роль степени деформации и то, как всем этим управляют на практике. Чтобы быстро прикинуть температуру начала рекристаллизации для своего сплава, ниже стоит калькулятор.

Что такое наклёп и запасённая энергия

При холодной пластической деформации металл деформируется ниже температуры рекристаллизации, поэтому разупрочнение не успевает идти параллельно. Результат - наклёп (деформационное упрочнение): растёт предел текучести и твёрдость, падает относительное удлинение. Физическая причина - лавинообразный рост плотности дислокаций (от $10^{10}$ до $10^{15}\ \text{м}^{-2}$) и их взаимная блокировка.

Часть работы деформации (около 1–5 %) не рассеивается в тепло, а запасается в кристалле как энергия искажений решётки. Именно эта запасённая энергия служит движущей силой последующего отжига: система термодинамически неравновесна и стремится понизить свободную энергию, избавляясь от дислокаций и границ. Без подвода тепла процесс заморожен, потому что атомам не хватает подвижности.

Рассчитать для своей задачи

Возврат: первая стадия отжига

При нагреве до сравнительно низких температуры ($\approx 0{,}2\!-\!0{,}3\,T_{пл}$ по абсолютной шкале) начинается возврат (отдых). Здесь новые зёрна ещё не образуются, меняется только тонкая структура внутри старых, наклёпанных зёрен. Возврат делят на две части:

• Отдых - снимаются точечные дефекты, релаксируют упругие микронапряжения, незначительно падает электросопротивление. Зёрна остаются вытянутыми.
• Полигонизация - дислокации одного знака перестраиваются в стенки, дробя зерно на субзёрна (полигоны) с малоугловыми границами.

Механические свойства при возврате почти не восстанавливаются: твёрдость снижается слабо. Зато частично уходят остаточные напряжения, поэтому возврат применяют как «отжиг для снятия напряжений» там, где упрочнение наклёпом нужно сохранить.

Первичная рекристаллизация

Выше определённой температуры запускается первичная рекристаллизация - главная стадия. В наиболее искажённых участках (границы зёрен, полосы сдвига) зарождаются центры новых, свободных от дислокаций зёрен, которые растут за счёт деформированной матрицы, пока та полностью не заменится равноосной структурой.

Именно на этой стадии резко падает твёрдость и восстанавливается пластичность - наклёп снимается. Температуру начала процесса оценивают по правилу А. А. Бочвара:

$T_{рекр} \approx a \cdot T_{пл},$

где $T_{пл}$ - температура плавления по Кельвину, а коэффициент $a$ зависит от чистоты: для технически чистых металлов $a \approx 0{,}4$, для чистейших - до $0{,}1\!-\!0{,}2$, для твёрдых растворов и сплавов - $0{,}5\!-\!0{,}8$. Калькулятор выше считает именно эту оценку.

Рассчитать для своей задачи

Собирательная рекристаллизация и рост зерна

Если нагрев продолжить выше температуры завершения первичной стадии, начинается собирательная (вторичная) рекристаллизация - крупные зёрна растут за счёт мелких, чтобы уменьшить суммарную площадь границ. Движущая сила здесь уже не запасённая энергия деформации (она исчерпана), а поверхностная энергия границ зёрен.

Рост зерна вреден: крупнозернистая структура снижает прочность и ударную вязкость, ведь чем крупнее зерно, тем меньше границ-препятствий для дислокаций (это же объясняет, почему измельчение структуры сплавов повышает прочность). Поэтому температуру и время рекристаллизационного отжига подбирают так, чтобы получить мелкое равноосное зерно и остановиться до бурного укрупнения. Размер зерна после отжига зависит от степени предварительной деформации и температуры - это удобно показывать на диаграмме рекристаллизации.

Критическая степень деформации

Особый и коварный случай - критическая степень деформации (обычно 3–10 %). При такой малой деформации запасённой энергии хватает на зарождение лишь единичных центров рекристаллизации, и каждый из них успевает разрастись в очень крупное зерно. В итоге после отжига получается грубая крупнозернистая структура с резко пониженными свойствами.

Чем выше степень деформации сверх критической, тем больше центров зарождается и тем мельче конечное зерно. Поэтому для измельчения структуры выгодна сильная холодная деформация с последующим отжигом.

Рассчитать для своей задачи

Что влияет на температуру рекристаллизации

Порог Бочвара - лишь первое приближение. На реальную температуру рекристаллизации влияют:

• Степень деформации - чем она больше, тем больше запасённая энергия и тем ниже температура начала.
• Чистота металла - примеси и легирование тормозят движение границ, повышая температуру (коэффициент $a$ растёт).
• Время выдержки - при длительном отжиге процесс идёт и при более низкой температуре.
• Исходный размер зерна - мелкозернистая заготовка имеет больше границ-источников зарождения.

Практический инструмент материаловеда - рекристаллизационный отжиг: нагрев холоднодеформированного полуфабриката выше $T_{рекр}$ для снятия наклёпа между переходами волочения или прокатки. Его не путают с близкими режимами термообработки сталей вроде нормализации, у которых другая цель и механизм.

Частые ошибки

• Путают возврат и рекристаллизацию. При возврате новые зёрна не образуются и твёрдость почти не падает; снимаются только напряжения.
• Считают, что любая деформация измельчает зерно. В зоне критической степени (3–10 %) отжиг даёт, наоборот, аномально крупное зерно.
• Берут $T_{пл}$ в Цельсиях. В формуле Бочвара температура плавления подставляется в Кельвинах, иначе оценка бессмысленна.
• Перегревают отжиг. Слишком высокая температура или долгая выдержка запускают собирательную рекристаллизацию и портят свойства ростом зерна.
• Забывают про чистоту. Для технического металла коэффициент $a \approx 0{,}4$, но легированный твёрдый раствор рекристаллизуется заметно выше.

FAQ

Чем рекристаллизация отличается от возврата? Возврат идёт при более низкой температуре и перестраивает дислокации внутри старых зёрен, почти не восстанавливая пластичность. Рекристаллизация заменяет деформированную структуру новыми равноосными зёрнами и полностью снимает наклёп.

По какой формуле оценивают температуру начала рекристаллизации? По правилу Бочвара $T_{рекр} \approx a \cdot T_{пл}$ (в Кельвинах), где $a \approx 0{,}4$ для технически чистых металлов и больше для сплавов. Это оценка нижней границы, реальная зависит от деформации, времени и примесей.

Почему критическая степень деформации опасна? При деформации около 3–10 % зарождается мало центров рекристаллизации, и каждый разрастается в крупное зерно. Получается грубая структура с низкой прочностью и вязкостью, поэтому таких деформаций перед отжигом избегают.

Коротко

Рекристаллизация холоднодеформированного металла - это замена наклёпанной структуры новыми равноосными зёрнами при нагреве, движущей силой которой служит запасённая при деформации энергия. Отжиг проходит стадии возврата (снятие напряжений без новых зёрен), первичной рекристаллизации (снятие наклёпа, падение твёрдости) и собирательной рекристаллизации (рост зерна). Температуру начала оценивают по правилу Бочвара $T_{рекр} \approx 0{,}4\,T_{пл}$, а конечный размер зерна задают степенью деформации, избегая критической зоны 3–10 %.
