Модифицирование структуры сплавов: методы и эффект

Структура сплава определяет его механические, физические и технологические свойства не меньше, чем химический состав. Модифицирование - целенаправленное изменение этой структуры с помощью ничтожно малых добавок - позволяет получить из одного и того же базового состава материал с принципиально иными характеристиками. Ниже разобраны механизмы, классы модификаторов и практические результаты их применения.

Что такое модифицирование и зачем оно нужно

Модифицирование - это введение в расплав или твёрдую матрицу сплава малых количеств специальных веществ (модификаторов, инокуляторов) с целью изменить форму, размер или распределение структурных составляющих. Содержание модификатора, как правило, не превышает 0,1-0,5% масс., а нередко составляет сотые и тысячные доли процента.

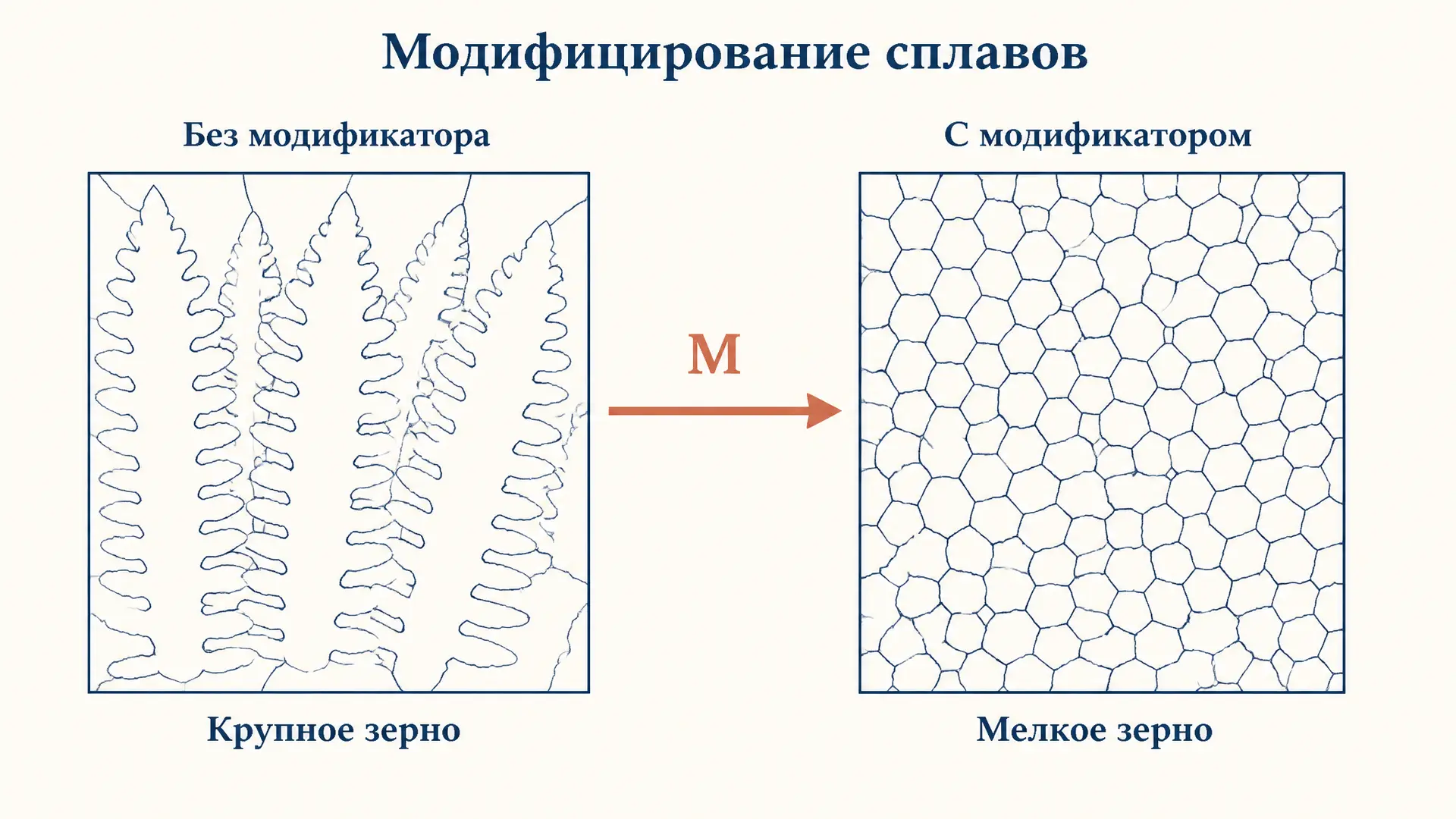

Эффект непропорционален дозе: крупинка титана в алюминиевом расплаве уменьшает размер зерна в 5-10 раз, что поднимает предел текучести на 15-30% и удваивает пластичность. Это принципиальное отличие модифицирования от легирования: легирующие элементы изменяют состав и фазовую диаграмму, тогда как модификатор воздействует прежде всего на кинетику кристаллизации и морфологию фаз.

Рассчитать для своей задачи

Механизмы действия модификаторов

Существуют три основных механизма, через которые работает модификатор:

1. Гетерогенное зародышеобразование. Частицы модификатора служат готовыми центрами кристаллизации. Чем больше центров, тем мельче итоговое зерно - каждый центр успевает вырасти лишь до малого размера, прежде чем встретит соседа. Классический пример: добавка TiB$_2$ и Al$_3$Ti в алюминиевые сплавы создаёт плотный «туман» зародышей при температуре начала кристаллизации.

2. Ингибирование роста зерна. Часть модификаторов адсорбируется на фронте кристаллизации и тормозит рост отдельных граней. Рост становится изотропным, столбчатые кристаллы (дендриты) превращаются в равноосные. Именно так работает стронций в эвтектических алюминий-кремниевых сплавах: игольчатый кремний трансформируется в компактный фибровый или сферический.

3. Изменение морфологии включений. В чугунах магний и церий сфероидизируют графит - превращают вытянутые пластины в шары. Острые концы графитовых пластин - концентраторы напряжений; исчезновение этих концентраторов в высокопрочном чугуне ВЧ поднимает ударную вязкость в 10-15 раз по сравнению с серым чугуном СЧ.

Классификация модификаторов по механизму

Практически удобно делить модификаторы на три класса:

• Инокуляторы (зародышеобразователи) - вводят готовые подложки: Al-Ti-B в алюминии, FeSiTi в чугуне, цирконий в магниевых сплавах.
• Поверхностно-активные модификаторы - адсорбируются на фронте кристаллизации: стронций, барий, кальций для Al-Si; теллур, олово для серого чугуна.
• Химически активные модификаторы - связывают примеси в нейтральные соединения или меняют термодинамику системы: магний в чугуне (десульфурация + сфероидизация), редкоземельные металлы (РЗМ) в стали (глобулизация сульфидных включений).

На практике многие добавки совмещают два-три механизма. Лигатурные смеси типа FeSiMg или Al-5%Ti-1%B используются именно потому, что несут сразу инокулятор и поверхностно-активный компонент.

Модифицирование алюминиевых сплавов

Алюминиевая промышленность - главный потребитель технологии. Здесь выделяют два направления:

Измельчение зерна для деформируемых сплавов (серия 2xxx, 5xxx, 7xxx): вводят Al-5Ti-1B или Al-3Ti-0,15C лигатуры в количестве 1-3 кг/т расплава. Частицы TiB$_2$ диаметром 0,5-2 мкм равномерно распределяются в расплаве и обеспечивают плотность центров зародышеобразования порядка $10^8$-$10^{10}$ м$^{-3}$. Размер зерна снижается со 2-3 мм до 100-300 мкм.

Модифицирование эвтектики для литейных Al-Si сплавов (АК9, АК12): введение 150-200 г/т стронция в виде лигатуры Al-10Sr. Температура эвтектики сдвигается на 10-15°C, игольчатые кристаллы кремния трансформируются в компактные волокна. Предел прочности возрастает на 15-20%, относительное удлинение - в 2-3 раза.

Модифицирование чугуна: от пластин к шарам

Открытие в 1948 году (К. Морроу, Дж. Миллис) того, что магний переводит пластинчатый графит в шаровидный, стало революцией в металлургии. Высокопрочный чугун с шаровидным графитом (ВЧШГ, марки ВЧ 40-70) вытеснил сталь во многих применениях - от коленчатых валов до корпусов редукторов.

Механизм: магний снижает активность кислорода и серы в расплаве, а также адсорбируется на гранях призмы графита, подавляя его рост в базисной плоскости. Итог - изотропный рост, сферическая форма. Содержание магния в готовом чугуне - 0,03-0,06%.

Для измельчения графитовых шаров и устранения отбела дополнительно проводят инокулирование - добавку FeSi75 или FeSiBa (0,1-0,5%) непосредственно в форму или жёлоб. Двухстадийная обработка (сфероидизация Mg + инокуляция FeSi) - промышленный стандарт для ВЧШГ.

Рассчитать для своей задачи

Модифицирование стали редкоземельными металлами

В сталях основная цель модифицирования - изменить форму неметаллических включений. Вытянутые сульфиды MnS при деформации расплющиваются в «строчки», которые резко снижают ударную вязкость в поперечном направлении (анизотропия свойств).

Добавка церия, лантана или иттрия (0,01-0,05%) связывает серу в РЗМ-сульфиды, которые имеют более высокую температуру плавления и сохраняют глобулярную форму при горячей деформации. Анизотропия вязкости снижается с 3-4 до 1,1-1,3.

Дополнительный эффект - очищение границ зёрен от фосфора и серы, что повышает сопротивление хладноломкости. Это критично для арктических конструкций и трубопроводов на Крайнем Севере.

Подробнее о влиянии легирующих элементов на структуру см. в статье про обозначение легирующих элементов в марках стали.

Модифицирование магниевых сплавов

Магниевые сплавы - самые лёгкие конструкционные металлы - склонны к формированию крупного гексагонального зерна при литье, что ограничивает пластичность. Основные подходы к модифицированию:

Цирконий - наиболее эффективный инокулятор для бесалюминиевых магниевых сплавов (серии МЦ, ML). Zr и Mg имеют близкие параметры кристаллической решётки (несоответствие менее 0,4%), что делает частицы ZrH$_2$ идеальными подложками. Введение 0,5-0,7% Zr измельчает зерно с 1-3 мм до 50-100 мкм.

Кальций и стронций в сплавах с алюминием подавляют воспламенение при литье и дополнительно модифицируют интерметаллиды на основе Al-Mg. Добавка 0,2-0,3% Ca значительно снижает склонность к горению и уменьшает размер зерна через ингибирование роста.

Углерод и гексахлорэтан (C$_2$Cl$_6$) - традиционные модификаторы для сплавов Mg-Al: в расплаве образуются частицы Al$_4$C$_3$, которые служат зародышами. Метод дёшев, но токсичен из-за выделения хлора, поэтому вытесняется Zr-содержащими лигатурами.

Нанокристаллические и нетрадиционные модификаторы

Современные исследования расширяют арсенал модификаторов за счёт наноматериалов:

• Углеродные нанотрубки и графен (0,01-0,1%) в алюминиевых матрицах повышают модуль упругости и твёрдость; главная проблема - равномерное распределение без агрегации.
• Нанопорошки TiC, TiN, SiC как инокуляторы - создают сверхвысокую плотность зародышей ($10^{12}$ м$^{-3}$), зерно менее 50 мкм.
• Ультразвуковое модифицирование - без добавок: акустическая кавитация разрушает дендриты и создаёт вторичные центры кристаллизации. Применяется для магниевых и алюминиевых сплавов.

Нанотехнологические подходы пока ограничены лабораторным масштабом: диспергирование наночастиц в промышленном расплаве остаётся нерешённой технологической задачей. Тем не менее результаты лабораторных испытаний показывают, что при решении проблемы агрегации наноразмерные инокуляторы позволят получать зерно менее 20 мкм без существенного ухудшения литейных свойств.

Рассчитать для своей задачи

Частые ошибки

• Передозировка модификатора. Избыток Ti в алюминии формирует крупные частицы Al$_3$Ti, которые снижают пластичность. Оптимум узкий: для Al-Ti-B это 1-3 кг/т, превышение в 2 раза даёт обратный эффект.
• Неправильный момент введения. Стронций при перегреве окисляется и теряет эффективность; магний в чугун нужно вводить в закрытой реакционной камере, иначе выгорит раньше времени.
• Игнорирование базового состава. Эффект модификатора зависит от содержания примесей: сера «отравляет» Mg в чугуне, оксиды нейтрализуют инокулирующие частицы в алюминии. Перед модифицированием обязательна рафинировка расплава.
• Путаница легирования и модифицирования. Добавка Mn в сталь - легирование (меняет фазовый состав и диаграмму); добавка редкоземельных металлов 0,03% - модифицирование (меняет форму включений, не фазы).
• Отсутствие инокулирования после сфероидизации. В чугуне сфероидизация Mg создаёт условия для отбела; без последующего инокулирования FeSi в тонких сечениях появляется нежелательный ледебурит.

FAQ

Чем модифицирование отличается от рафинировки? Рафинировка удаляет вредные примеси (газы, оксиды, серу) и улучшает химическую чистоту расплава. Модифицирование не очищает - оно целенаправленно меняет структуру кристаллизации. Обе операции часто проводятся последовательно: сначала рафинируют, затем модифицируют, потому что примеси снижают эффективность модификатора.

Сохраняется ли эффект модифицирования при повторном переплаве? Нет. При повторном расплавлении зерно вырастает заново, и прежняя мелкозернистая структура теряется. Исключение - химические модификаторы, прочно связанные с примесями (РЗМ-сульфиды в стали частично сохраняются). Для деталей повторного использования нужно повторное модифицирование.

Можно ли сочетать разные модификаторы? Да, комплексное модифицирование эффективнее одиночного. Пример: Al-Ti-B + Sr для литейных Al-Si сплавов одновременно измельчает зерно и модифицирует эвтектику. Главное - проверить совместимость: некоторые пары взаимно нейтрализуются (например, Na и Ca в Al-Si снижают эффект друг друга).

Коротко

Модифицирование структуры сплавов - это воздействие малыми добавками (0,001-0,5%) на кинетику кристаллизации и морфологию структурных составляющих без существенного изменения химического состава. Три главных механизма: гетерогенное зародышеобразование (TiB$_2$ в алюминии), ингибирование роста граней (Sr в Al-Si), изменение морфологии включений (Mg в чугуне). Результат - измельчение зерна, изотропизация свойств, рост пластичности и ударной вязкости. Технология применяется в алюминиевых, магниевых, чугунных и стальных сплавах и остаётся одним из самых экономичных способов улучшения механических свойств без увеличения дозы дорогих легирующих элементов.
