Реакция Белоусова-Жаботинского: химические волны

Раствор, который сам вновь и вновь меняет цвет, кажется нарушением школьного правила: реакция должна идти к равновесию и затихать. Реакция Белоусова-Жаботинского (BZ-реакция) показывает другой случай. Пока в системе есть запас реагентов и она далека от равновесия, нелинейные обратные связи могут по очереди включать и подавлять быстрые превращения. В тонком слое раствора эти колебания распространяются как кольца и спирали. Это не «живой» раствор и не вечный двигатель: реагенты расходуются, а рисунок держится лишь ограниченное время.

Как открыли необычную реакцию

Б. П. Белоусов наблюдал колебания при окислении органического субстрата броматом в кислой среде в начале 1950-х. Его рукопись 1951 года не приняли: результат не укладывался в тогдашнее ожидание монотонного хода реакции. Позже сообщение всё же появилось в материалах конференции 1958 года. В 1960-е А. М. Жаботинский систематически исследовал систему, показал её воспроизводимость и пространственные режимы. История важна не как легенда о «непонятом гении», а как урок: необычный результат требует контроля условий и механистического объяснения, а не только эффектного наблюдения.

В 1980 году Ленинской премией за цикл исследований колебательных процессов была отмечена группа, куда входили посмертно Белоусов, а также Жаботинский, В. И. Кринский и Г. Р. Иваницкий. В международной литературе название BZ закрепило вклад первых двух. Исторические детали и ранние публикации удобно сверять по обзору истории реакции, а не переносить из пересказов без проверки.

Из чего состоит BZ-смесь

Классический учебный вариант содержит бромат как окислитель, органический восстановитель, часто малоновую кислоту, сильную кислоту и редокс-катализатор. Для видимой окраски используют пары церий(IV)/церий(III) или ферроин/ферриин. Их окисленная и восстановленная формы окрашены по-разному, поэтому глаз видит не всю сеть реакций, а смену состояния индикатора.

Нельзя представлять состав как единственный рецепт: варианты BZ-систем различаются кислотностью, концентрациями, катализатором и органическим субстратом. Поэтому время между сменами цвета в одном стакане нельзя безоговорочно переносить в другой. Связь скорости с концентрацией и температурой полезно освежить в статье о расчёте скорости химической реакции: для BZ-системы она осложнена многими параллельными стадиями и обратными связями.

Рассчитать для своей задачи

Откуда берутся колебания

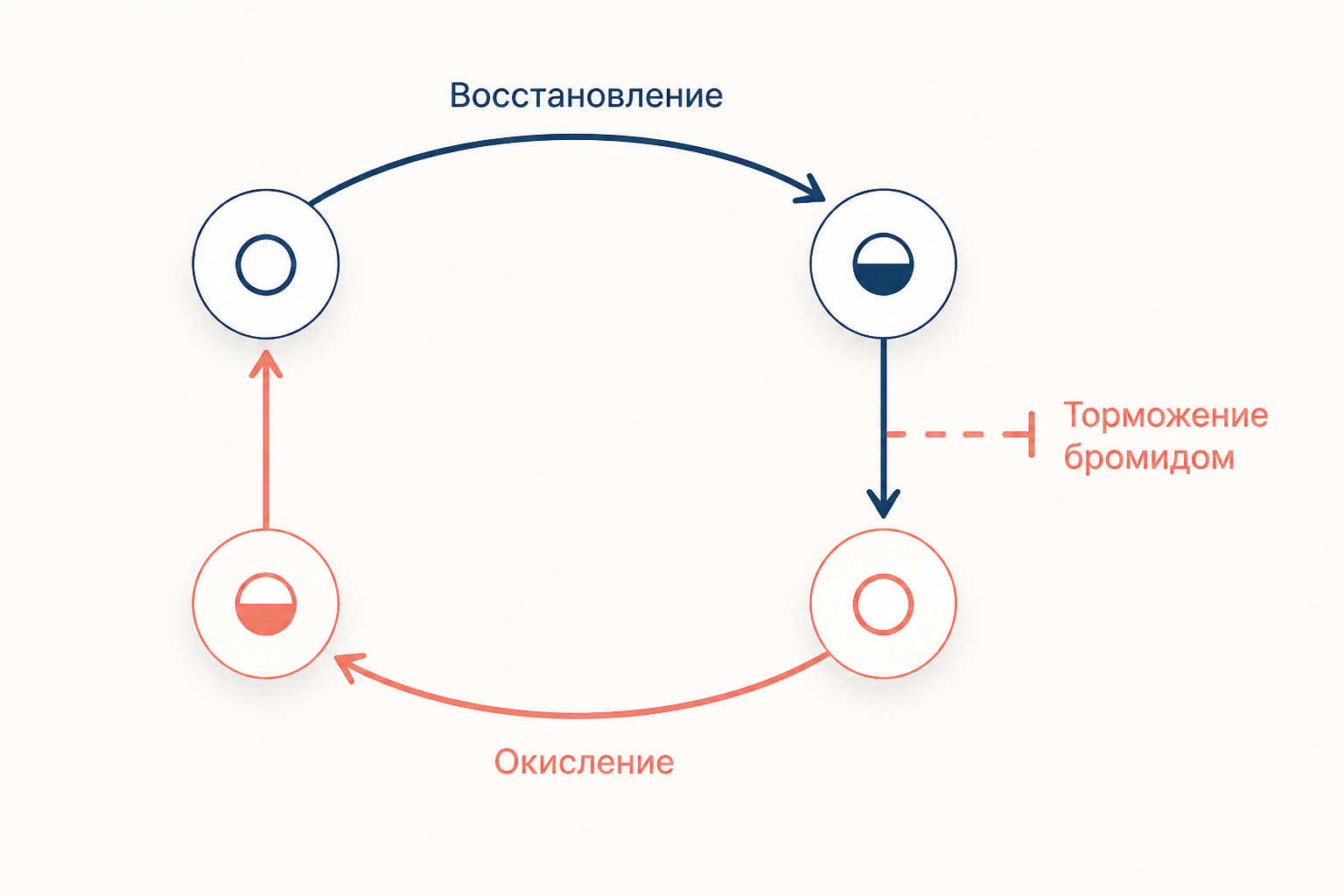

В простой реакции накопление продукта обычно только замедляет исходный процесс. Здесь часть промежуточных веществ образует петли обратной связи. Бромид-ион тормозит один из ключевых путей: пока его много, автокаталитическая ветвь подавлена. Когда бромид расходуется, резко ускоряется образование бромистой кислоты $HBrO_2$. Этот промежуточный продукт участвует в автокаталитическом усилении и быстро переводит катализатор в окисленную окрашенную форму.

Затем другие стадии восстанавливают катализатор органическим субстратом и вновь производят тормозящий бромид. Система возвращается в исходный режим, чтобы повторить цикл. Положительная связь отвечает за резкое переключение, отрицательная с задержкой закрывает его. Это качественная схема; она не означает, что одна молекула «решает», когда менять цвет. Важны концентрации, скорости стадий и поток вещества.

Механизм FKN и модель Орегонатор

Развёрнутую кинетическую картину в 1972 году предложили Ричард Филд, Эндре Кёрёш и Ричард Нойес; по первым буквам фамилий её называют механизмом FKN. Он связывает три смысловых блока: расход ингибирующего $Br^-$, автокаталитическое образование $HBrO_2$ и циклическое окисление-восстановление катализатора. FKN ценен именно тем, что объясняет, какие химические стадии дают наблюдаемую нелинейность, а не только рисует периодическую кривую.

Для расчётов полную сеть часто сокращают до Орегонатора. В одной из стандартных безразмерных форм переменные $x$, $y$, $z$ описываются системой

$\dot{x}=s(y-xy+x-qx^2),\qquad \dot{y}=\frac{-y-xy+fz}{s},\qquad \dot{z}=\varepsilon(x-z).$

Это модель, а не химическая формула смеси: параметры $s$, $q$, $f$, $\varepsilon$ собирают соотношения скоростей. При одних параметрах траектория приходит к стационарному состоянию, при других замыкается в предельный цикл. Идея предельного режима созвучна тому, как в ферментативной системе различают переходный процесс и измеряемую начальную скорость, хотя механизмы этих систем разные.

Как читать график колебаний

Инструмент выше строит не подгонку к реальному опыту, а учебную кривую $y(t)=b+A\sin(2\pi t/T)$, где $y$ - условная доля окисленной формы индикатора, $b$ - средний уровень, $A$ - амплитуда, $T$ - период. Например, при $T=4$ мин, $A=0{,}35$ и $b=0{,}50$ максимум равен $0{,}85$, минимум - $0{,}15$, а через $T/4=1$ мин значение достигает максимума. Эти числа специально выбраны для чтения графика, а не взяты из колбы.

Настоящий сигнал может быть несинусоидальным: медленное накопление сменяется быстрым скачком, а период дрейфует по мере расходования реагентов. Поэтому нельзя по красивой гладкой синусоиде делать вывод о конкретной концентрации. При обработке данных сначала фиксируют, что измеряет датчик, а затем отделяют модель от измерений. Такой же принцип нужен при линеаризации в уравнении Лайнуивера-Берка: удобный график не отменяет ограничений модели.

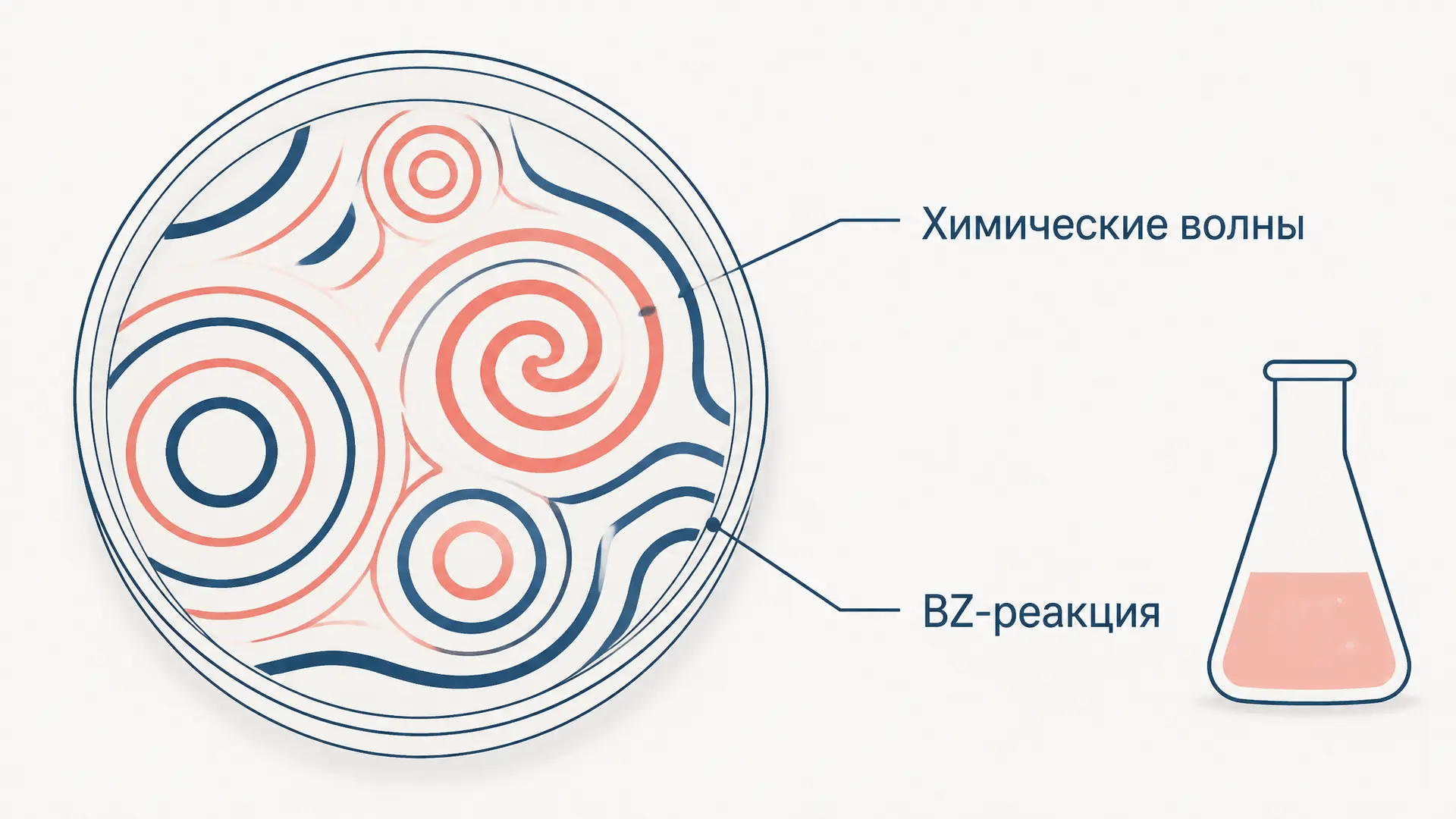

Почему в чашке возникают кольца и спирали

В хорошо перемешанной пробирке весь объём почти одновременно проходит через цветовые фазы. В тонком неподвижном слое разные участки могут находиться на разных стадиях цикла. Промежуточные вещества диффундируют в соседние области и сдвигают их фазу. Так кинетика реакции соединяется с переносом вещества, и локальное возбуждение идёт по среде волной.

Капля, попавшая в восприимчивую среду, даёт концентрические фронты. Если фронт разорван, его конец может закручиваться: получается спиральная волна. Цветная граница здесь не переносит одну и ту же порцию раствора по окружности; это последовательное переключение соседних областей, подобное «волне» на стадионе. Скорость и форма зависят от диффузии, поэтому полезно отличать явление от простого диффузионного переноса через мембрану, где нет автокаталитического переключателя.

Связь с биологическими ритмами

BZ-реакция не является моделью сердца «один к одному» и не доказывает, что биологические ритмы имеют тот же набор веществ. Её роль методическая: она наглядно показывает, как обратная связь, возбудимость и диффузия способны образовать период и волну. В гликолизе известны метаболические колебания, связанные с регуляцией фосфофруктокиназы; в сердечной ткани электрическое возбуждение тоже распространяется волнами, а спиральные режимы важны для понимания аритмий.

Сравнение плодотворно только на уровне динамики. У клеток есть мембраны, ионные каналы, ферменты и регуляция генов; у BZ-смеси - другая химическая сеть. Аналогия с фотосинтезом как метаболизмом толстянковых тоже не должна стирать различия: периодические биохимические процессы требуют собственного механизма и проверки.

Что реакция учит о неравновесных системах

Колебание поддерживается не при равновесии, а за счёт свободной энергии окисления органического субстрата броматом. В закрытом сосуде запас реагентов конечен: меняются концентрации, режим затухает. Если систему непрерывно подпитывать веществами и отводить продукты, возможен стационарный неравновесный режим. Это различие защищает от неверной идеи, будто второй закон термодинамики «отменён» самоупорядочением.

Ещё один урок - осторожность с причинностью. Цвет видимого катализатора служит маркером состояния, но не всегда является причиной переключения. Чтобы проверить механизм, нужны измерения концентраций, контроль температуры, повторности и сравнение с моделью. Эффектная спираль сама по себе ещё не идентифицирует FKN-механизм.

Частые ошибки

• Считать, что BZ-раствор колеблется бесконечно. В закрытой смеси реагенты расходуются, поэтому режим затухает.
• Называть изменение цвета «колебанием концентрации всех веществ». Цвет сообщает прежде всего о редокс-состоянии выбранного индикатора.
• Сводить FKN к одной реакции. Это сеть стадий с положительной и отрицательной обратной связью.
• Приписывать спираль перемешиванию жидкости. Паттерн возникает из связки реакции и диффузии при разных локальных фазах.

FAQ

Почему реакцию называют колебательной?

Некоторые наблюдаемые величины, например доля окисленной формы катализатора и окраска, повторяют фазы во времени, пока условия поддерживают режим.

Что именно показывает Орегонатор?

Это сокращённая математическая модель существенных обратных связей FKN. Она помогает изучать режимы колебаний, но не заменяет полный перечень химических стадий.

Можно ли по BZ-реакции объяснить аритмию?

Можно объяснить общий язык возбудимых сред и спиральных волн, но нельзя переносить химический рецепт на сердце. Для физиологии нужны модели электрической активности и данные ткани.

Коротко

Реакция Белоусова-Жаботинского - классический химический осциллятор: автокаталитическое усиление и торможение бромидом чередуют редокс-состояния катализатора. FKN связывает это с химическими стадиями, Орегонатор даёт компактную динамическую модель, а диффузия превращает временные колебания в кольца и спирали. Она особенно ценна как безопасный язык для разговора о неравновесности, волнах и биологических аналогиях без смешения разных механизмов.

Источники

• Field, R. J., Körös, E., Noyes, R. M. Mechanism of the oscillatory bromate oxidation of cerium(III) in acid solution. Journal of the American Chemical Society, 1972. DOI: 10.1021/ja00766a001.
• Kiprijanov, K. Chaos and beauty in a beaker: The early history of the Belousov-Zhabotinsky reaction. Annalen der Physik, 2016. DOI: 10.1002/andp.201600025.
• Goldbeter, A., et al. Dissipative structures in biological systems. Frontiers in Physiology, 2018. Статья в PubMed Central.
• Постановление о Ленинских премиях 1980 года, электронная библиотека исторических документов.
