Нулевой метод измерения: суть, формулы, мост Уитстона

Нулевой метод измерения (его также называют компенсационным или методом сравнения с мерой) - это способ найти неизвестную величину не по отклонению стрелки прибора, а по моменту, когда измеряемая величина полностью уравновешивается образцовой и индикатор показывает ноль. Пока детектор не на нуле, мы лишь видим знак рассогласования и понимаем, в какую сторону подкручивать эталон. Главное достоинство такого подхода - высокая точность: в точке равновесия результат определяется только образцовой мерой и соотношением плеч, а не точностью самого индикатора и не стабильностью источника питания. Ниже разберём суть метода, выведем условие баланса моста Уитстона и формулу для неизвестного сопротивления, а также посмотрим, где студенты чаще всего ошибаются. Чтобы сразу почувствовать, как детектор садится на ноль, покрутите калькулятор ниже: он показывает напряжение на детекторе, точку баланса и шкалу рассогласования.

В чём суть нулевого метода измерения

В методе непосредственной оценки мы читаем результат прямо со шкалы: стрелка отклонилась на столько-то делений - вот и значение. Точность тут упирается в качество самой шкалы, в линейность прибора и в стабильность всего тракта. Нулевой метод устроен иначе: измеряемую величину сравнивают с образцовой мерой и изменяют меру до тех пор, пока их разность не станет равной нулю. Индикатор (гальванометр, нуль-детектор, наушники в мостах переменного тока) здесь работает не как измеритель, а как указатель равновесия - ему достаточно надёжно отличать ноль от не-ноля.

Из этого следует ключевое преимущество. В момент равновесия через детектор не течёт ток, поэтому его собственное сопротивление, нелинейность и даже точность калибровки на результат не влияют. Результат целиком определяется образцовой мерой и геометрией схемы. Именно поэтому нулевой метод применяют там, где нужна максимальная точность: в поверке приборов, в эталонных измерениях сопротивления, ЭДС и ёмкости.

Рассчитать для своей задачи

Мост Уитстона как классический пример

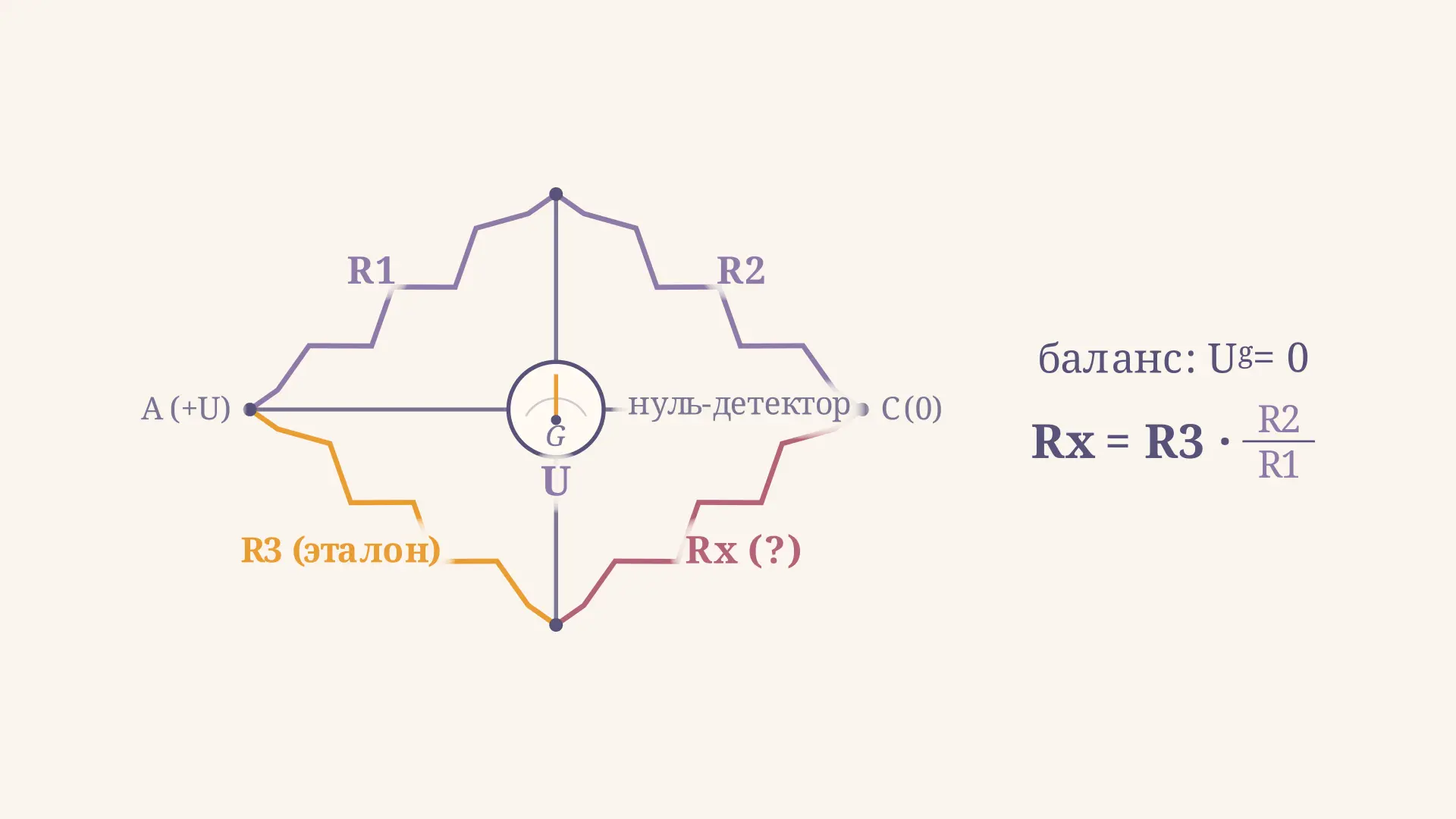

Самая известная реализация нулевого метода - мостовая схема Уитстона для измерения сопротивления. Четыре резистора образуют ромб: к одной диагонали подключён источник питания $U$, в другую диагональ включён детектор. Два плеча отношения $R_1$ и $R_2$ задают коэффициент сравнения, плечо $R_3$ - образцовая регулируемая мера (магазин сопротивлений), а $R_x$ - измеряемое сопротивление.

Каждая пара плеч работает как делитель напряжения. Потенциал в одной средней точке моста равен

$U_B = U\,\frac{R_2}{R_1 + R_2},$

а в другой -

$U_D = U\,\frac{R_x}{R_3 + R_x}.$

Детектор измеряет разность этих потенциалов, то есть напряжение рассогласования $U_g = U_B - U_D$. Пока плечи не согласованы, $U_g \neq 0$, и стрелка отклоняется в ту или иную сторону. Задача оператора - подобрать $R_3$ так, чтобы $U_g$ обратилось в ноль.

Рассчитать для своей задачи

Условие баланса и формула для Rx

Равновесие наступает, когда напряжение на детекторе равно нулю, то есть когда потенциалы средних точек совпадают:

$\frac{R_2}{R_1 + R_2} = \frac{R_x}{R_3 + R_x}.$

Перемножив крест-накрест, получаем простое условие баланса моста: произведения сопротивлений противоположных плеч равны,

$R_1\,R_x = R_2\,R_3.$

Отсюда сразу следует рабочая формула нулевого метода для неизвестного сопротивления:

$R_x = R_3\,\frac{R_2}{R_1}.$

Обратите внимание: в эту формулу не входит ни напряжение питания $U$, ни параметры детектора. Неизвестное выражается только через образцовую меру $R_3$ и отношение плеч $R_2/R_1$. Если плечи равны ($R_1 = R_2$), то в равновесии $R_x = R_3$ - мы просто подбираем эталон, равный измеряемому. Меняя отношение плеч, можно расширить диапазон: при $R_2/R_1 = 10$ один и тот же магазин сопротивлений перекрывает в десять раз больший интервал значений $R_x$.

Рассчитать для своей задачи

Почему результат точнее: вклад источника и детектора

Сравним два режима. При непосредственной оценке мы измеряли бы $U_g$ по шкале и пересчитывали в сопротивление - тогда любая нестабильность $U$ или нелинейность детектора прямо вошла бы в ответ. В нулевом методе мы фиксируем лишь факт $U_g = 0$. В этой точке множитель перед скобкой не важен: если выражение в скобках обратилось в ноль, то ноль умножается на любое напряжение питания. Поэтому колебания $U$ не сдвигают точку баланса, а лишь меняют крутизну кривой рассогласования около неё.

Детектор здесь нужен чувствительный, но не точный: чем сильнее стрелка реагирует на малое рассогласование, тем точнее ловится момент равновесия. Точность результата переносится с прибора на образцовую меру $R_3$ и на отношение плеч $R_2/R_1$ - а их можно изготовить и аттестовать с очень высокой точностью. В калькуляторе выше это видно прямо: меняйте $U$ при фиксированных плечах, и точка баланса по $R_3$ остаётся на месте, хотя шкала рассогласования становится круче или положе.

Компенсационный метод для ЭДС: потенциометр

Тот же принцип работает не только с сопротивлением. Компенсационный метод измерения ЭДС использует потенциометр (реохорд): падение напряжения на отрезке проволоки сравнивают с измеряемой ЭДС, а в цепь включают чувствительный гальванометр. Эталон длины отрезка подбирают так, чтобы ток через гальванометр стал нулевым. В этот момент измеряемая ЭДС полностью скомпенсирована известным падением напряжения, и через источник не течёт ток - значит, внутреннее сопротивление источника на результат не влияет.

Сравнивая балансные длины $L_1$ для нормального элемента с известной ЭДС $\varepsilon_0$ и $L_2$ для исследуемого, неизвестную ЭДС находят пропорцией

$\varepsilon_x = \varepsilon_0\,\frac{L_2}{L_1}.$

Это прямой аналог формулы моста: вместо отношения плеч сопротивлений - отношение длин, вместо нуля детектора тока - тот же нуль гальванометра. Логика одна: довести индикатор до нуля и взять результат из соотношения мер.

Частые ошибки

• Путают плечи в формуле. В равновесии $R_x = R_3 R_2/R_1$. Если перепутать, какое плечо в числителе, ответ изменится в несколько раз. Полезно держать в голове правило: равны произведения противоположных плеч, $R_1 R_x = R_2 R_3$.
• Считают, что детектор должен быть точным. В нулевом методе детектор лишь указывает ноль. Точность переносится на образцовую меру, а от детектора нужна только чувствительность к малому рассогласованию.
• Боятся нестабильного питания. Напряжение $U$ не входит в формулу баланса. Дрейф источника не сдвигает точку равновесия, а лишь меняет крутизну кривой рассогласования.
• Забывают про знак рассогласования. До баланса знак $U_g$ показывает, в какую сторону крутить эталон. Игнорируя его, легко уйти ползунком в обратную сторону.
• Путают нулевой метод с методом замещения. В замещении измеряемое физически заменяют эталоном при том же показании; в нулевом методе их сравнивают одновременно и доводят разность до нуля.

FAQ

Чем нулевой метод отличается от метода непосредственной оценки? В методе непосредственной оценки результат читают со шкалы по отклонению стрелки, и точность зависит от самого прибора. В нулевом методе измеряемую величину уравновешивают эталоном до нулевого показания индикатора, и точность определяется образцовой мерой, а не прибором.

Почему в равновесии моста ток через гальванометр равен нулю? Потому что потенциалы двух средних точек моста сравниваются. Когда отношение плеч подобрано так, что $R_1 R_x = R_2 R_3$, потенциалы совпадают, разность напряжений равна нулю, и тока в диагонали детектора нет.

Зависит ли результат нулевого метода от напряжения питания? Нет. В формулу баланса $R_x = R_3 R_2/R_1$ напряжение питания не входит. Оно влияет лишь на чувствительность около точки баланса, но не на само значение неизвестной величины.

Коротко

Нулевой (компенсационный) метод измерения находит неизвестную величину по моменту равновесия с эталоном, когда индикатор показывает ноль, а не по отклонению шкалы. Классический пример - мост Уитстона: при балансе выполняется $R_1 R_x = R_2 R_3$, откуда $R_x = R_3 R_2/R_1$. Поскольку напряжение питания и параметры детектора в эту формулу не входят, точность переносится на образцовую меру и отношение плеч - поэтому метод и применяют в эталонных измерениях сопротивления, ЭДС и ёмкости.
