Поверка средства измерений: определение и расчёт

Поверка средства измерений - это совокупность операций, которую выполняет аккредитованная метрологическая служба, чтобы подтвердить: погрешность прибора не выходит за установленные пределы и его показаниям можно доверять. Простыми словами, прибор сравнивают с эталоном в нескольких точках диапазона и смотрят, укладывается ли расхождение в допуск, заданный классом точности. По итогам прибор признают годным или бракуют. Ниже разберём строгое определение поверки, чем она отличается от калибровки, как по классу точности вычислить предел допускаемой погрешности и как сделать вывод о годности. Чтобы сразу почувствовать связь класса точности, диапазона и допуска, покрутите калькулятор ниже: он строит коридор допуска и мгновенно говорит, годен прибор или в браке.

Определение поверки средства измерений

По Федеральному закону «Об обеспечении единства измерений» поверка средства измерений - это совокупность операций, выполняемых в целях подтверждения соответствия средства измерений метрологическим требованиям. Ключевое слово здесь - подтверждение соответствия: поверка не настраивает прибор и не улучшает его, она лишь устанавливает факт, годен прибор или нет. Подтверждение делается через сравнение с эталоном - средством измерений заведомо более высокой точности, погрешность которого пренебрежимо мала по сравнению с погрешностью поверяемого прибора.

Поверке подлежат средства измерений, применяемые в сферах государственного регулирования: здравоохранении, торговле, обороне, контроле безопасности. Проводят её только аккредитованные организации, а результат оформляется официально: при положительном итоге выдаётся свидетельство о поверке или наносится знак поверки, при отрицательном - извещение о непригодности.

Рассчитать для своей задачи

Чем поверка отличается от калибровки

Эти два слова постоянно путают, хотя смысл у них разный. Поверка - обязательная процедура в сфере госрегулирования, её итог носит юридический характер: годен или не годен по нормативу. Калибровка - добровольная процедура: она определяет действительные значения погрешностей прибора, но не выносит вердикт о соответствии нормам. Калибруют приборы, которые не попадают в сферу госрегулирования, либо когда нужно знать реальную погрешность точнее, чем гарантирует класс точности.

Главное различие удобно держать в голове так: поверка отвечает на вопрос «можно ли прибором пользоваться по закону», калибровка - на вопрос «какова на самом деле его погрешность». В обеих процедурах прибор сравнивают с эталоном, но критерий и юридические последствия разные.

Класс точности и предел допускаемой погрешности

Чтобы решить, годен прибор или нет, нужно знать, какую погрешность ему допускается иметь. Эту границу задаёт класс точности. Для большинства показывающих приборов он выражается через приведённую погрешность - отношение абсолютной погрешности к нормирующему значению $X_N$ (как правило, к верхнему пределу диапазона измерений):

$\gamma = \frac{\Delta}{X_N} \cdot 100\%.$

Если класс точности прибора равен $\gamma$, то предел допускаемой абсолютной погрешности в любой точке диапазона постоянен и равен:

$\Delta_{доп} = \frac{\gamma}{100} \cdot X_N.$

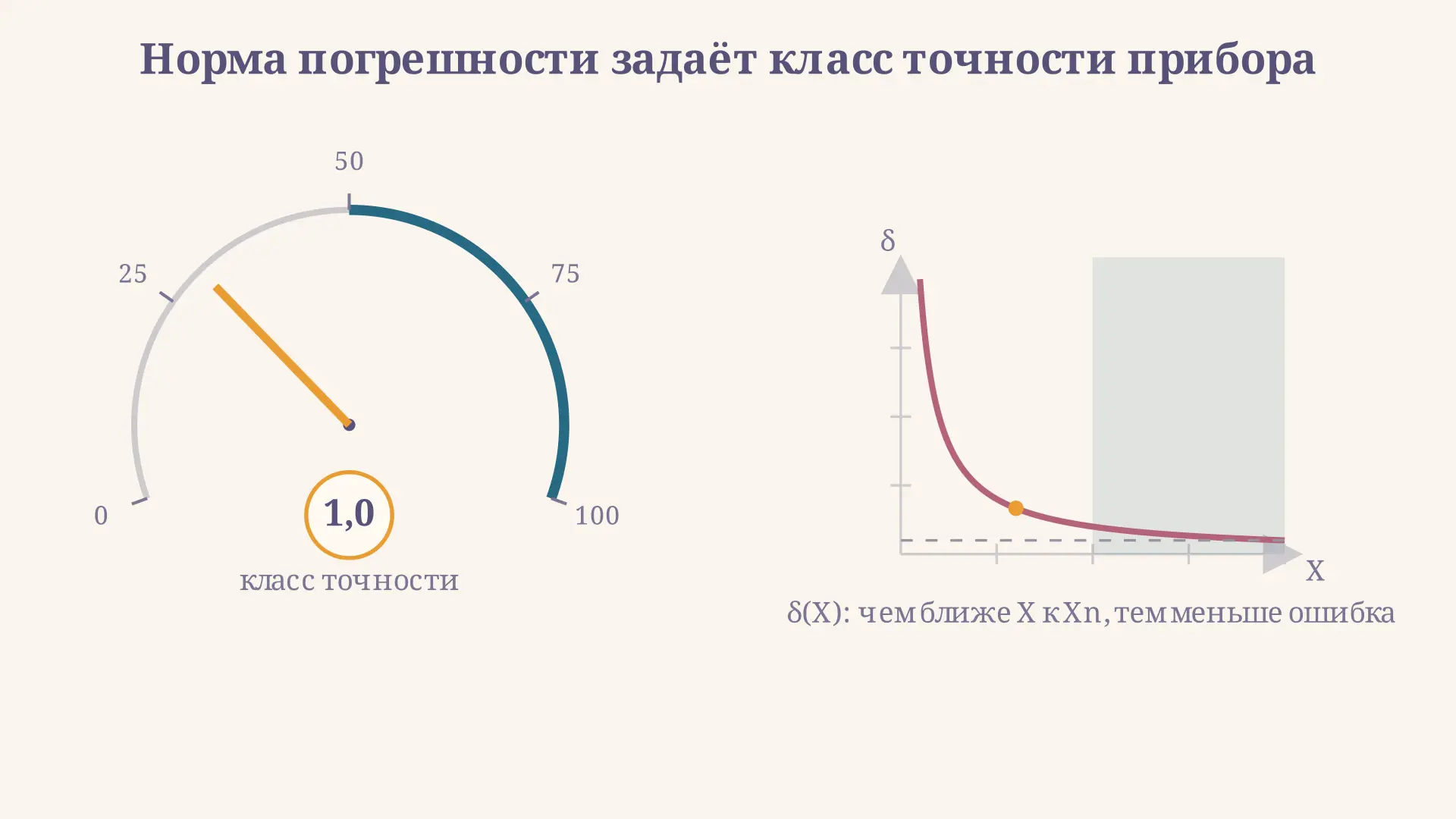

Например, для вольтметра класса 1,5 с диапазоном до 100 В предел допускаемой погрешности составляет $\Delta_{доп} = 0{,}015 \cdot 100 = 1{,}5$ В на всём диапазоне - и у нуля, и у верхнего предела. Именно поэтому относительная точность прибора лучше у верхнего края шкалы: одна и та же абсолютная погрешность на фоне большого показания даёт меньшую долю.

Рассчитать для своей задачи

На графике видно главное: коридор допуска - это полоса шириной $\pm\Delta_{доп}$ вокруг идеальной линии, где показание прибора в точности равно показанию эталона. Пока точка поверки лежит внутри полосы, прибор годен; стоит ей выйти за край - прибор в браке.

Как сделать вывод о годности

Сам критерий годности по результатам поверки прост. В каждой проверяемой точке находят фактическую абсолютную погрешность как разность показаний поверяемого прибора и эталона:

$\Delta = X_{изм} - X_{эт}.$

Затем сравнивают её модуль с пределом допускаемой погрешности. Прибор признают годным, если во всех точках поверки выполняется условие:

$|\Delta| \le \Delta_{доп}.$

Если хотя бы в одной точке погрешность превышает допуск, прибор бракуют - выдают извещение о непригодности. Удобно дополнительно считать фактическую приведённую погрешность $\gamma_{факт} = |\Delta|/X_N \cdot 100\%$ и сравнивать её прямо с числом класса точности: если $\gamma_{факт}$ меньше класса, есть запас годности.

Рассчитать для своей задачи

Запас годности - это разность $\Delta_{доп} - |\Delta|$. Чем он больше, тем дальше прибор от границы брака и тем спокойнее можно им пользоваться до следующей поверки. На столбчатой диаграмме это сразу видно: пока столбик фактической погрешности короче столбика допуска, прибор укладывается в норму.

Пример решения типовой задачи

Разберём стандартную постановку: манометр класса точности 1,5 имеет верхний предел измерений $X_N = 100$ кПа. При поверке в точке 60 кПа эталон показал ровно 60 кПа, а поверяемый прибор - 61,8 кПа. Нужно определить предел допускаемой погрешности и сделать вывод о годности.

Сначала находим предел допускаемой абсолютной погрешности через класс точности и нормирующее значение:

$\Delta_{доп} = \frac{\gamma}{100} \cdot X_N = \frac{1{,}5}{100} \cdot 100 = 1{,}5\ \text{кПа}.$

Теперь считаем фактическую абсолютную погрешность как разность показаний:

$\Delta = X_{изм} - X_{эт} = 61{,}8 - 60 = 1{,}8\ \text{кПа}.$

Сравниваем модуль фактической погрешности с пределом допускаемой: $|\Delta| = 1{,}8$ кПа больше $\Delta_{доп} = 1{,}5$ кПа. Условие $|\Delta| \le \Delta_{доп}$ не выполняется, значит, прибор не проходит поверку и его бракуют. Превышение допуска составляет $1{,}8 - 1{,}5 = 0{,}3$ кПа. В пересчёте на приведённую погрешность $\gamma_{факт} = 1{,}8/100 \cdot 100\% = 1{,}8\%$, что больше класса 1,5 - тот же вывод другим путём. Калькулятор выше собирает именно эту цепочку: задайте свои числа и сразу увидите вердикт и запас.

Частые ошибки

• Сравнение с показанием, а не с нормирующим значением. Предел допускаемой погрешности для большинства приборов считают от $X_N$ (верхнего предела диапазона), а не от текущего показания. Иначе допуск получится заниженным у малых значений шкалы.
• Путаница приведённой и относительной погрешности. Приведённая берётся от нормирующего значения и постоянна по диапазону, относительная - от самого показания и растёт к нулю шкалы. Это разные величины.
• Поверку называют калибровкой. Поверка обязательна и даёт юридический вывод о годности, калибровка добровольна и лишь определяет действительные погрешности. Подменять понятия в отчёте нельзя.
• Знак погрешности в выводе о годности. В критерии годности фигурирует модуль $|\Delta|$: важно превышение по абсолютной величине, а не знак отклонения.
• Проверка только в одной точке. Прибор годен, лишь если допуск выдержан во всех нормированных точках поверки, а не в одной удобной.

FAQ

Что такое поверка средства измерений простыми словами? Это проверка прибора по эталону, после которой официально решают, можно ли им пользоваться. Прибор сравнивают с более точным эталоном в нескольких точках диапазона и смотрят, укладывается ли расхождение в допуск по классу точности. Если да - прибор годен, если нет - его бракуют.

Как по классу точности найти допускаемую погрешность? Для приведённого класса точности умножьте число класса на нормирующее значение и разделите на 100: $\Delta_{доп} = \gamma/100 \cdot X_N$. Эта величина постоянна по всему диапазону. Например, класс 0,5 при диапазоне до 250 В даёт допуск 1,25 В.

Чем поверка отличается от калибровки? Поверка - обязательная процедура в сфере госрегулирования с юридическим выводом о соответствии нормам. Калибровка - добровольная, она определяет действительные погрешности прибора, но не выносит вердикт о годности. В обеих сравнивают с эталоном, но критерий и последствия разные.

Коротко

Поверка средства измерений - это совокупность операций по подтверждению соответствия прибора метрологическим требованиям через сравнение с эталоном. Предел допускаемой погрешности задаётся классом точности: $\Delta_{доп} = \gamma/100 \cdot X_N$. Прибор признают годным, если фактическая погрешность $\Delta = X_{изм} - X_{эт}$ по модулю не превышает этот предел во всех точках поверки. В отличие от добровольной калибровки, поверка обязательна и завершается официальным выводом - годен или брак.
