Модулор Ле Корбюзье: как рост человека стал линейкой

В 1948 году Ле Корбюзье выпустил книгу с подзаголовком «гармоническая мера в человеческом масштабе, всеобще применимая к архитектуре и механике». Речь шла о линейке: наборе из нескольких десятков размеров, из которых предлагалось собирать всё подряд, от высоты подоконника до габарита жилого корпуса. Модулор Ле Корбюзье - попытка вывести строительные размеры не из метра и не из фута, а из фигуры человека, связав их золотым сечением. Разберём, откуда взялись три опорных числа, как из них разворачиваются два ряда и почему конструкция вызывает споры до сих пор. Калькулятор ниже строит шкалу под любой рост и проверяет, попадает ли ваш размер в её узлы.

Зачем понадобилась ещё одна система мер

Ле Корбюзье исходил из практического неудобства. Метр - величина произвольная: одна сорокамиллионная часть парижского меридиана, к телу отношения не имеющая. Фут, дюйм и локоть телесны по происхождению, но не складываются в пропорциональный ряд: два соседних размера в дюймах не связаны никаким устойчивым отношением. Модулор задуман как третья система, где числа берутся из фигуры, а связываются между собой геометрической прогрессией.

Идея сама по себе стара: канон пропорций существовал в Египте и Греции, а Витрувий и Альберти уже искали меру человека в постройке. Новизна модулора в адресате. Египетская сетка нормировала изображение фигуры, модулор нормирует размерную сетку здания и серийной мебели. Работа шла в мастерской на улице Севр с 1943 года, первая версия сложилась к 1945-му, книга «Модулор» вышла в 1948-м, вторая - «Модулор 2» - в 1955-м.

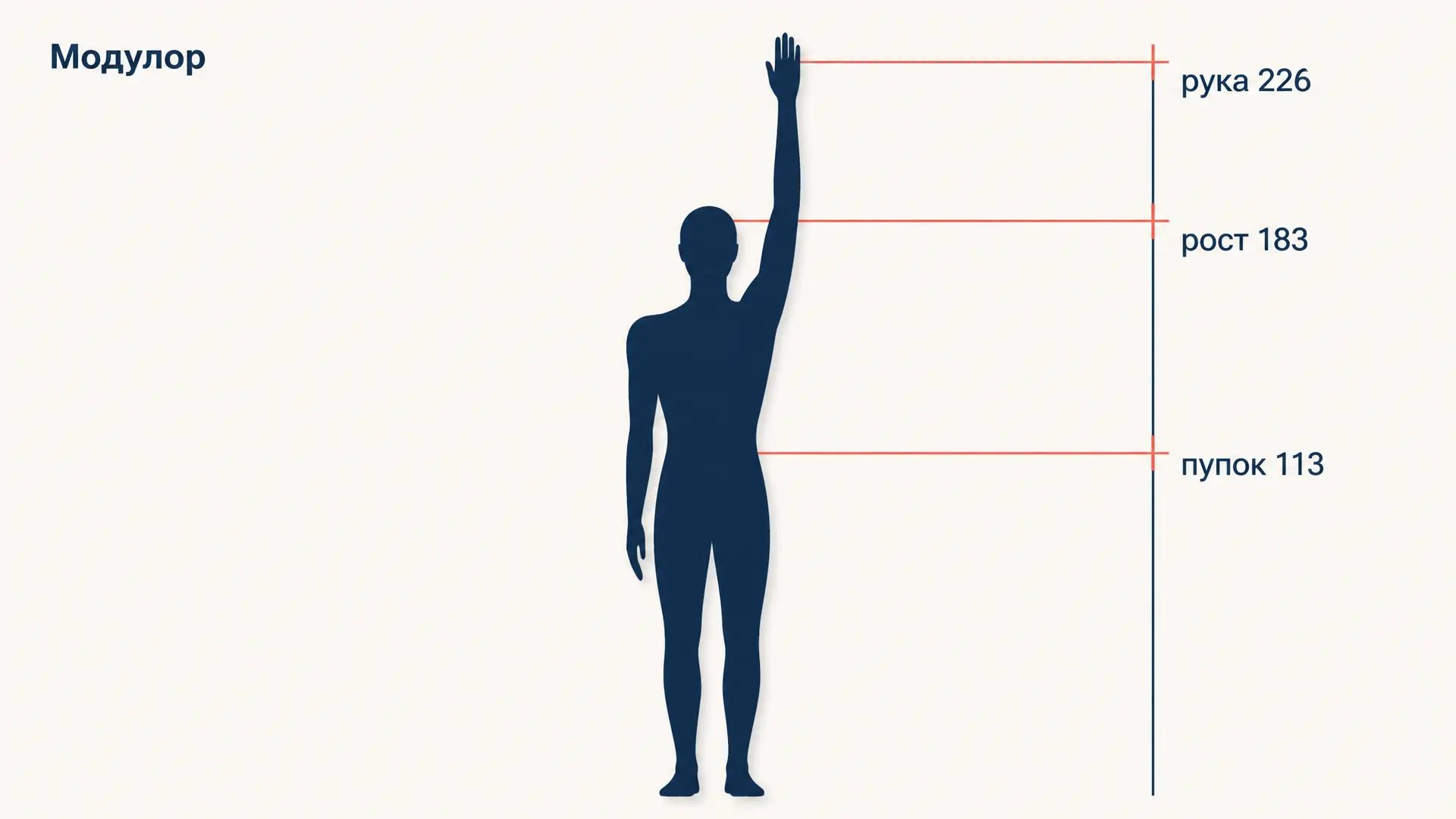

Три опорных числа: 113, 183 и 226

Канонический модулор задан фигурой ростом 183 см. Из неё берутся:

$p = \frac{H}{\varphi} \approx 113\ \text{см}, \qquad H \approx 183\ \text{см}, \qquad a = 2p \approx 226\ \text{см},$

где $\varphi=\frac{1+\sqrt5}{2}\approx 1{,}618$ - золотое сечение, $p$ - высота пупка, $a$ - высота поднятой руки. Проверка сходится: $113 \cdot 1{,}618 = 182{,}84$, а $183/113 = 1{,}6195$.

Тут важна деталь, которую обычно проскакивают. Поднятая рука не является золотым сечением роста: 226 получено удвоением 113, а не умножением на $\varphi$. Одна фигура даёт сразу два независимых зацепа - деление ростом в отношении $\varphi$ и деление удвоением. Из этой двойственности и вырастет вся конструкция.

Красный ряд: прогрессия от высоты пупка

Красный ряд - геометрическая прогрессия со знаменателем $\varphi$, где нулевая ступень равна высоте пупка:

$R_n = p\,\varphi^{\,n}, \qquad R_0 = 113,\ R_1 = 183,\ R_2 = 296.$

В сантиметрах ряд читается так: 6, 10, 16, 27, 43, 70, 113, 183, 296, 479, 775.

Рассчитать для своей задачи

У ряда есть свойство, ради которого он и выбран. Из тождества $\varphi^2 = \varphi + 1$ следует аддитивность: каждый член равен сумме двух предыдущих, ровно как у чисел Фибоначчи. Проверяется в столбик: $70+113=183$, $113+183=296$, $183+296=479$. Практический смысл прямой: два размера из ряда, приставленные встык, дают третий размер из того же ряда. Простенок плюс проём равны шагу конструкции, и стыковка идёт без подрезки и без остатка. Именно эта арифметика, а не эстетика золотого прямоугольника, делает ряд рабочим на чертеже.

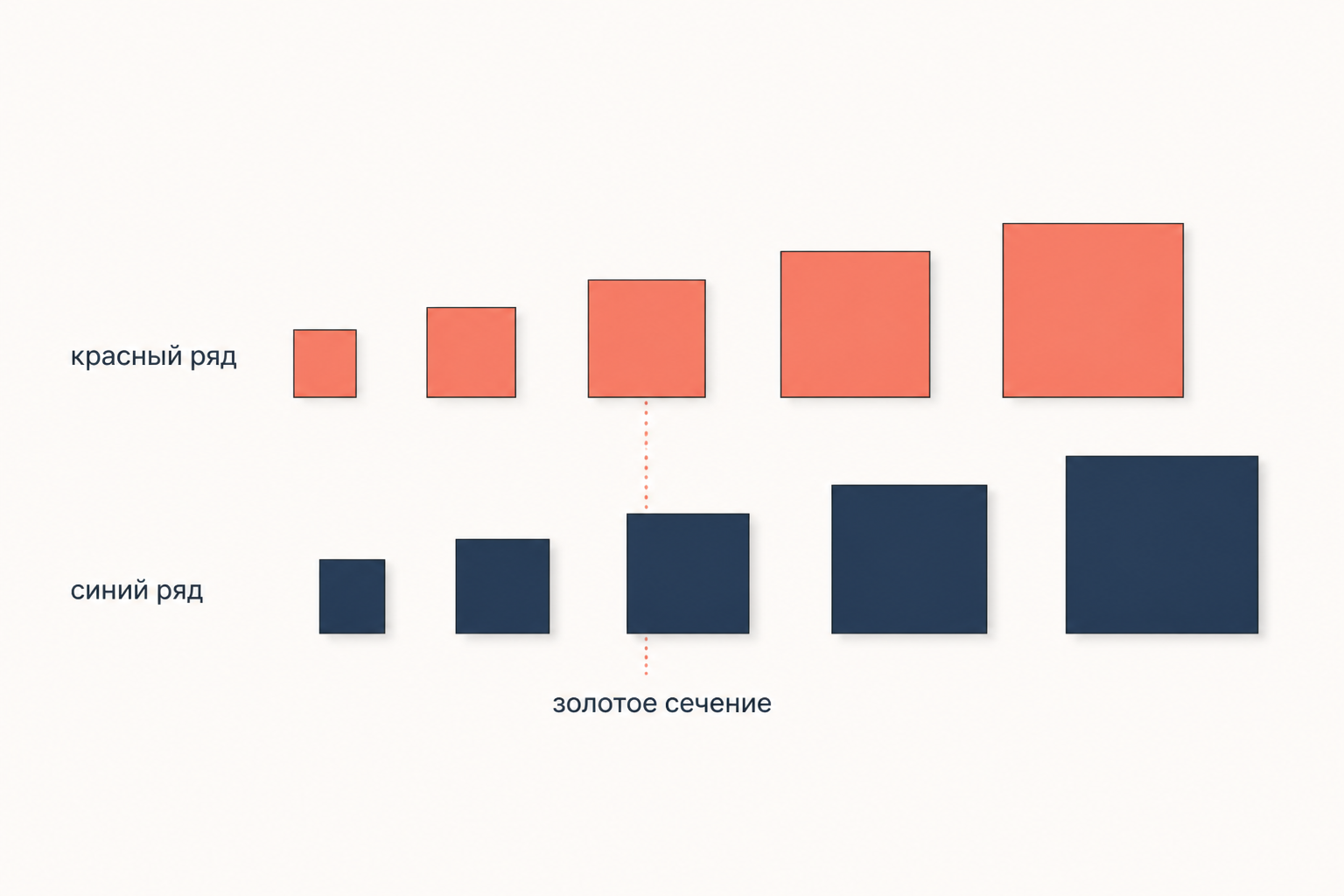

Синий ряд и зачем шкала двойная

Красный ряд в одиночку слишком редкий. В рабочем диапазоне мебели и проёмов между 70 и 113 см и между 113 и 183 см зияют дыры, а шаг 43 → 70 - это разница между сиденьем стула и столешницей: между ними нужны отметки, а взять их неоткуда. Ле Корбюзье добавил вторую ветвь - синий ряд, удвоенный красный:

$B_n = 2R_n, \qquad 13,\ 20,\ 33,\ 53,\ 86,\ 140,\ 226,\ 366,\ 592.$

Синие значения садятся ровно в разрывы красных. Сведённая шкала в средней зоне выглядит так: 113, 140, 183, 226, 296, 366, 479, 592. Посчитайте отношения соседних ступеней - они чередуются:

$\frac{2}{\varphi} \approx 1{,}236, \qquad \frac{\varphi^2}{2} \approx 1{,}309, \qquad \frac{2}{\varphi}\cdot\frac{\varphi^2}{2} = \varphi.$

То есть шкала стала вдвое плотнее, а связь с золотым сечением сохранилась: два шага подряд по-прежнему дают $\varphi$. Это самая изящная часть модулора и одновременно ответ на вопрос, зачем два цвета, а не один ряд.

Шесть футов вместо ста семидесяти пяти сантиметров

Первая редакция 1945 года строилась от роста 175 см - среднего француза, с пупком на 108 см. Отношение $175/108 = 1{,}62$, то же золотое сечение. Но в 1946 году сотрудник мастерской заметил, что в английских детективах красивые полицейские неизменно ростом ровно в шесть футов. Ле Корбюзье пересчитал шкалу от $6$ футов $= 182{,}88$ см - и значения ряда стали ложиться близко к целым дюймам и футам. С этого момента модулор продвигался как мост между метрической и дюймовой системами, что для послевоенного экспорта проектов было аргументом весомее любой эстетики.

Эпизод со сменой нормы по литературному персонажу критики цитируют чаще всего - и справедливо: он показывает, что «человек» модулора выбран не измерением, а соображениями удобства.

Модулор в постройках

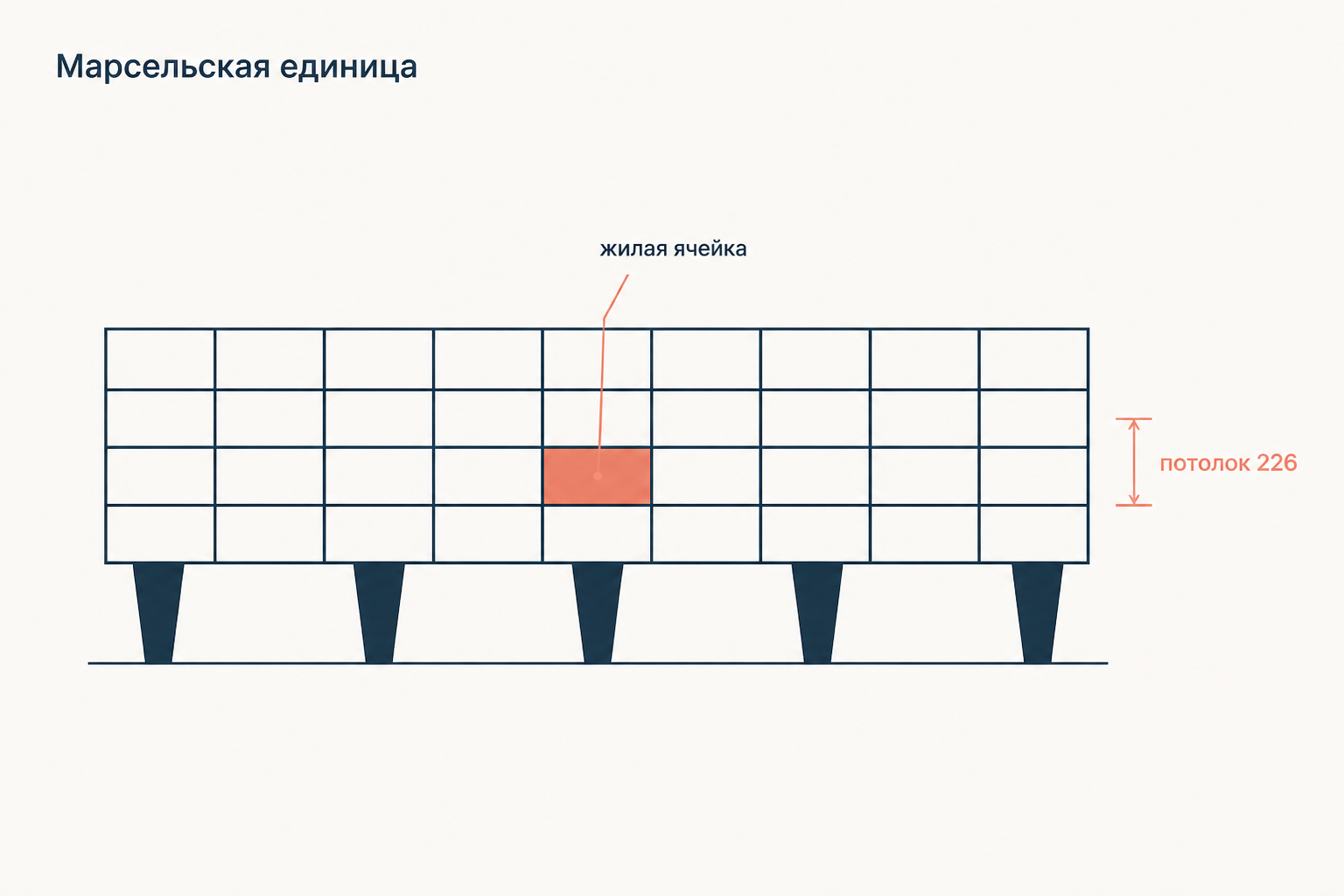

Главный полигон - Марсельская жилая единица (1947–1952), где, по счёту самого архитектора, применены пятнадцать размеров модулора. Высота жилого этажа принята равной 226 см, высоте поднятой руки; ширина квартирной ячейки - 366 см из синего ряда. Рельеф с фигурой модулора отлит прямо в бетоне торцевой стены - как подпись под методом.

Рассчитать для своей задачи

Тот же аппарат работает в капелле в Роншане (1950–1955) и в правительственном комплексе Чандигарха. Метод разошёлся и за пределы мастерской: логика размерной сетки, привязанной к телу, видна в послевоенной типизации жилья, а разговор о том, как конструкция проговаривается в форме, продолжает тектоника в архитектуре. Известна и реплика Эйнштейна после встречи в Принстоне в 1946 году: это шкала пропорций, которая делает плохое трудным, а хорошее - лёгким.

За что модулор критикуют

Рассчитать для своей задачи

Возражений три, и все они по делу.

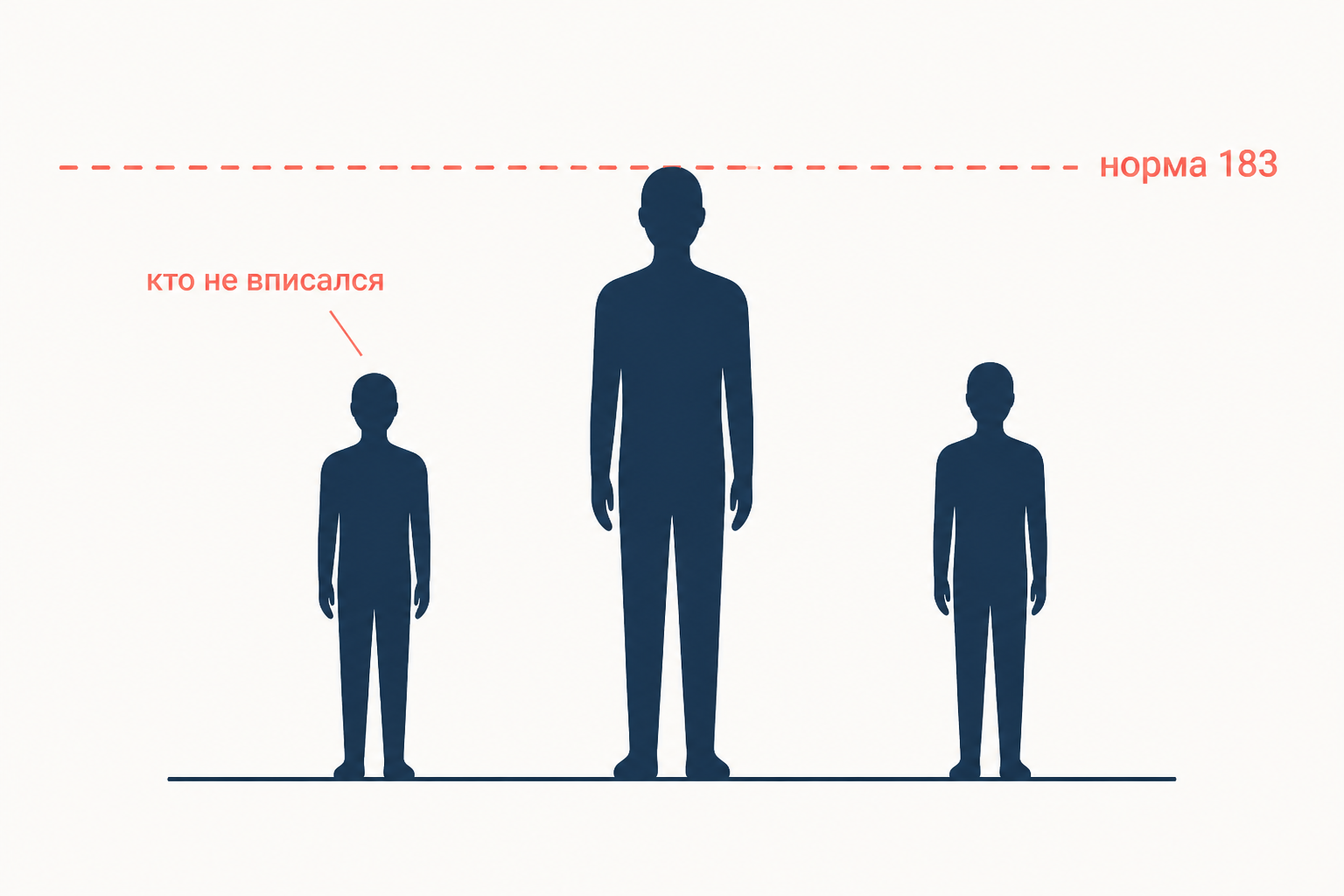

Первое - антропометрическое. Норма модулора это мужчина 183 см европейского сложения. Женщины, дети, пожилые люди и население с другой средней ростовой характеристикой в шкалу не заложены. «Всеобщая применимость» из подзаголовка оказывается применимостью к одному типу тела, и претензия на универсальность рушится.

Второе - арифметическое. Ряд объявлен геометрической прогрессией, но публикуется округлённым до целых сантиметров на каждой ступени, и ошибки копятся. Пройдите ряд от 4 см вверх восемь раз: точное значение $4\varphi^{8} = 187{,}9$ см, тогда как в таблице стоит 183 см. Расхождение около 2,7 процента - на длинном плече это уже не погрешность чертежа.

Третье - эстетическое. Особая приятность золотого сечения для глаза не подтверждена: от опытов Фехнера в XIX веке до современных повторов результаты либо противоречивы, либо объясняются подсказками процедуры. Модулор поэтому корректно описывать как удобную конвенцию, а не как закон восприятия.

Частые ошибки

• Ставят знак равенства между модулором и золотым сечением. $\varphi$ - число, модулор - конкретная шкала величин, построенная на нём и на удвоении.
• Считают, что 226 см это золотое сечение роста. Нет: $226 = 2 \cdot 113$, а $183 = 113\varphi$.
• Берут только красный ряд и жалуются на дыры в шкале. Дыры закрывает синий; ряды применяются вместе.
• Приписывают модулору рост 175 см. Это первая редакция 1945 года, заменённая в 1946 году.
• Используют модулор в курсовой как «доказательство» гармонии постройки. Он ничего не доказывает: это инструмент согласования размеров.

FAQ

Чем модулор отличается от золотого сечения? Золотое сечение - отношение $\varphi \approx 1{,}618$, применимое к любому отрезку. Модулор - готовая таблица размеров в сантиметрах, где $\varphi$ работает знаменателем прогрессии, а стартовая величина взята из тела. Золотым сечением можно поделить что угодно, модулором - только выбрать размер из списка.

Работает ли модулор для другого роста? Формально да: подставьте свой $H$, получите $p = H/\varphi$ и разверните оба ряда. Практически шкала перестанет совпадать с канонической таблицей и с дюймовой сеткой, ради которой брались шесть футов, так что весь выигрыш в стандартизации теряется.

Где модулор применён в реальных постройках? Марсельская жилая единица (высота этажа 226 см, ширина ячейки 366 см), капелла в Роншане, комплекс Капитолия в Чандигархе. За пределами работ самого Ле Корбюзье метод чаще цитировался, чем применялся построчно.

Коротко

Модулор Ле Корбюзье - размерная шкала, выведенная из фигуры ростом 183 см: высота пупка 113 см задаёт красный ряд $R_n = 113\varphi^{\,n}$, её удвоение 226 см - синий ряд $B_n = 2R_n$. Сведённые вместе ряды дают плотную сетку с чередующимися шагами 1,236 и 1,309, произведение которых равно $\varphi$, а аддитивность прогрессии позволяет складывать размеры без остатка. Метод проверен в Марсельской жилой единице и Чандигархе, но универсальным не является: норма выбрана произвольно, ряд округлён, а эстетическая привилегия золотого сечения экспериментально не подтверждена.
