Тектоника в архитектуре: как форма выражает конструкцию

Тектоника в архитектуре - это художественное выражение работы конструкции в форме здания. Не сама конструкция и не её расчёт, а то, как постройка показывает зрителю, что в ней держится и чем: где собирается нагрузка, как она передаётся вниз, где заканчивается опора и начинается перекрытие. Термин восходит к греческому tekton - «плотник, строитель», и в теории архитектуры описывает превращение технической схемы в художественный язык. Ниже разберём понятие по частям, сравним тектонические системы разных материалов и соберём порядок разбора, а для конкретной учебной задачи можно собрать запрос в форме под этим абзацем.

Что такое тектоника в архитектуре

Классическое определение звучит так: тектоника - это художественно осмысленное выражение работы конструкции и материала в форме сооружения. Ключевое слово здесь «выражение». Любое здание что-то несёт и на что-то опирается, но тектоничным его делает только то, что эта работа сделана видимой и превращена в композиционный приём: в ритм, в пропорцию, в профиль, в контраст массы и пустоты.

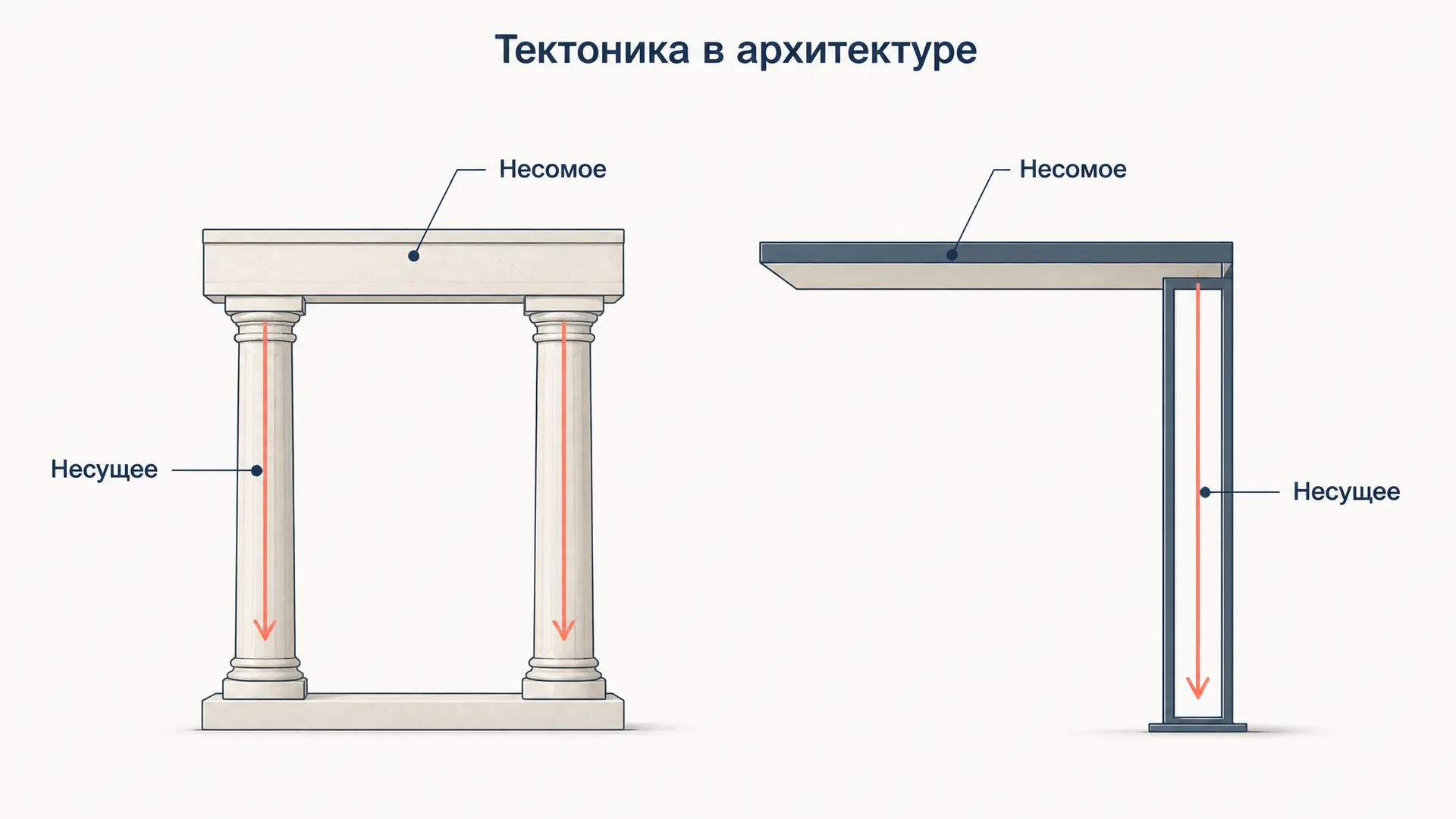

Основная пара понятий, на которой держится весь разговор, - несущее и несомое. Несущее принимает нагрузку и уводит её в основание: колонна, столб, стена, пилон, каркасная стойка. Несомое лежит сверху и передаёт нагрузку на опоры: балка, антаблемент, свод, плита перекрытия. Тектоника начинается там, где зодчий не просто обеспечивает передачу усилий, а делает границу между этими двумя группами читаемой - утолщает опору книзу, вводит капитель как «ладонь» под балкой, отделяет карнизом верх от неба.

Поэтому тектоника - характеристика не прочности, а языка. Инженер отвечает на вопрос «выдержит ли», архитектор и искусствовед - на вопрос «понятно ли по форме, как это выдерживает и какое чувство от этого возникает».

Тектоника, конструкция и структура: чем различаются

Три термина постоянно смешивают, хотя они относятся к разным уровням описания.

• Конструкция - физическая система элементов и связей, работающая по законам механики. Она существует независимо от того, видит её кто-нибудь или нет.
• Структура - схема отношений частей: сетка опор, шаг пролётов, порядок членений. Это абстракция, чертёж, а не образ.
• Тектоника - зрительное и художественное истолкование конструкции в форме, обращённое к наблюдателю.

Разница становится очевидной на простом примере. Один и тот же железобетонный каркас можно обшить сплошной штукатуркой, и тогда здание будет читаться как монолитный блок, а можно оставить открытыми стойки и ригели, показать вынос консоли, подчеркнуть тень под перекрытием. Конструкция одна, структура одна, а тектоника принципиально разная. Именно поэтому тектонический анализ - это всегда анализ формы, а не расчётной схемы.

Ядровая форма и художественная форма

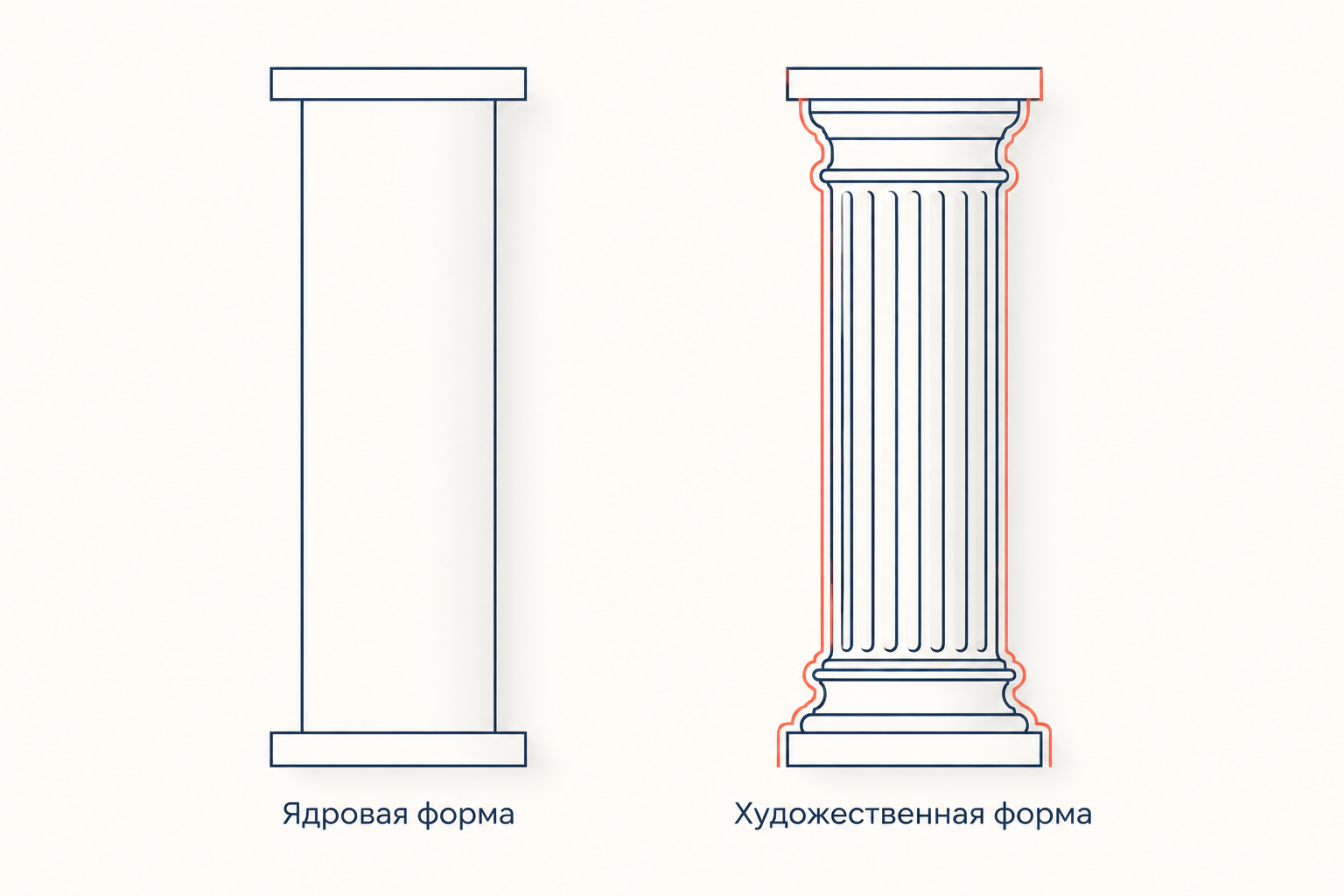

Категориальный аппарат тектоники сложился в немецкой теории XIX века. Карл Ботихер в работе о тектонике эллинов ввёл пару понятий: ядровая форма (Kernform) - собственно конструктивно работающее тело элемента, и художественная форма (Kunstform) - оболочка, которая объясняет и толкует эту работу зрителю. Каннелюры на стволе колонны ничего не несут, но заставляют глаз читать вертикальную работу камня; гутты под дорическим карнизом не держат ничего, но напоминают о деревянных истоках ордера.

Рассчитать для своей задачи

Готфрид Земпер развернул мысль иначе: в его теории облицовки первично не ядро, а «одежда» здания, восходящая к плетению и ткани, а конструкция лишь держит эту оболочку. Спор Ботихера и Земпера о том, где находится правда архитектурной формы - в конструктивном ядре или в облицовке, - до сих пор задаёт рамку любому разговору про тектонику, включая современные дискуссии о навесных фасадах и медиаоболочках.

Материал диктует тектонику

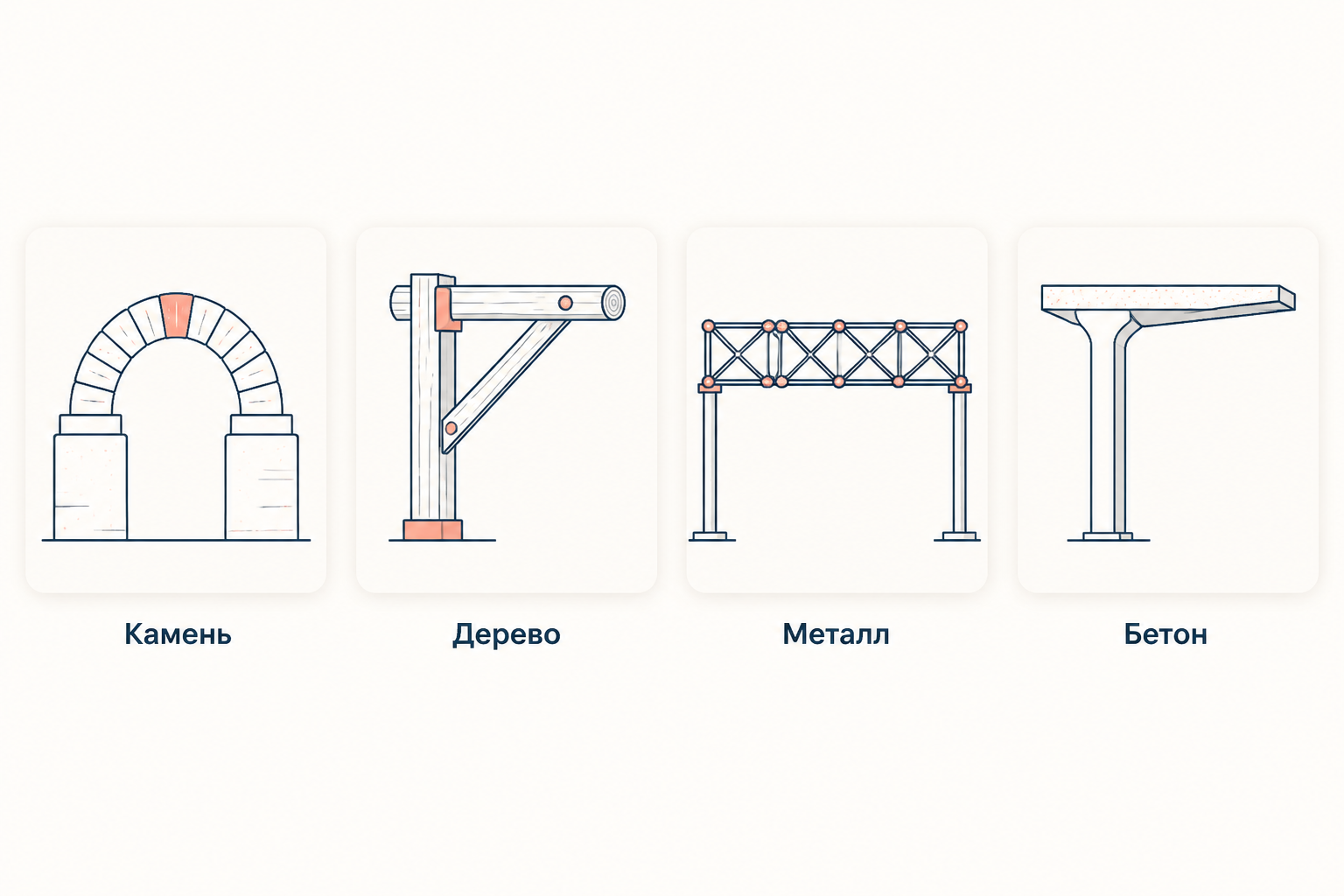

Тектоническая система вырастает из того, как материал работает физически. Отсюда несколько устойчивых типов.

• Камень хорошо работает на сжатие и плохо на изгиб. Отсюда короткие пролёты стоечно-балочной системы, массивность, а позже - арка и свод, переводящие изгиб в сжатие. Тектоника камня - это тектоника тяжести и опоры.
• Дерево работает вдоль волокна, легко даёт узел и решётку. Его тектоника - каркасная и сборная: венец сруба, стойка с подкосом, выпуск балки наружу.
• Металл работает и на растяжение, поэтому появляются фермы, тонкие стержни, ажурные пролёты. Тектоника металла - тектоника линии и растянутого усилия, а не массы.
• Железобетон монолитен и держит изгиб, отсюда консоль, безбалочная плита, свободный план и пластика поверхности, невозможная в камне.

Рассчитать для своей задачи

Отдельный случай - стекло. Оно почти не участвует в передаче нагрузок, и стеклянная стена зрительно обезвешивает объём: тектоническая работа уходит внутрь, на скрытый каркас. Возникает эффект, который теоретики называют дематериализацией: здание перестаёт демонстрировать тяжесть, и вместо привычной оппозиции несущего и несомого зритель читает контраст прозрачного и глухого.

Ордер как эталон тектонической системы

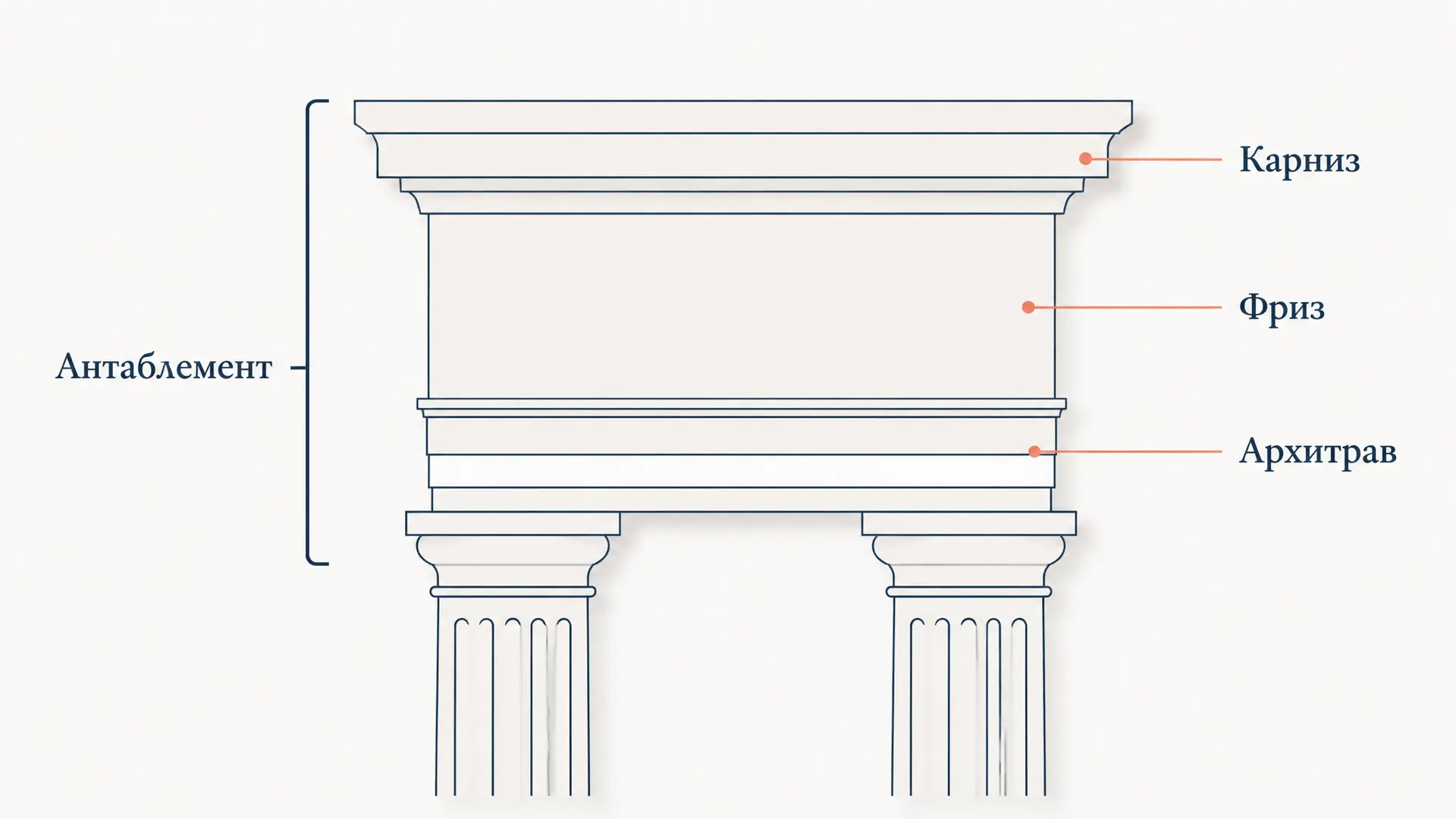

Самая отработанная тектоническая система европейской архитектуры - классический ордер. В нём несущая группа (база, ствол колонны, капитель) и несомая группа разделены предельно наглядно, а каждая деталь объясняет своё место в передаче нагрузки. Верхнюю, несомую часть образует антаблемент с его тремя ярусами, а сама колонна получает лёгкую припухлость ствола - энтазис, который зрительно снимает ощущение прогиба под тяжестью.

Ордер удобен ещё и тем, что на нём хорошо видна граница между настоящей и изображённой тектоникой. Когда ордерная форма прикладывается к стене плоским выступом, она перестаёт нести и превращается в знак: именно так устроена пилястра. Это не порок, а сознательный приём - стена говорит на языке ордера, не будучи стоечно-балочной конструкцией.

Атектоника: когда форма спорит с конструкцией

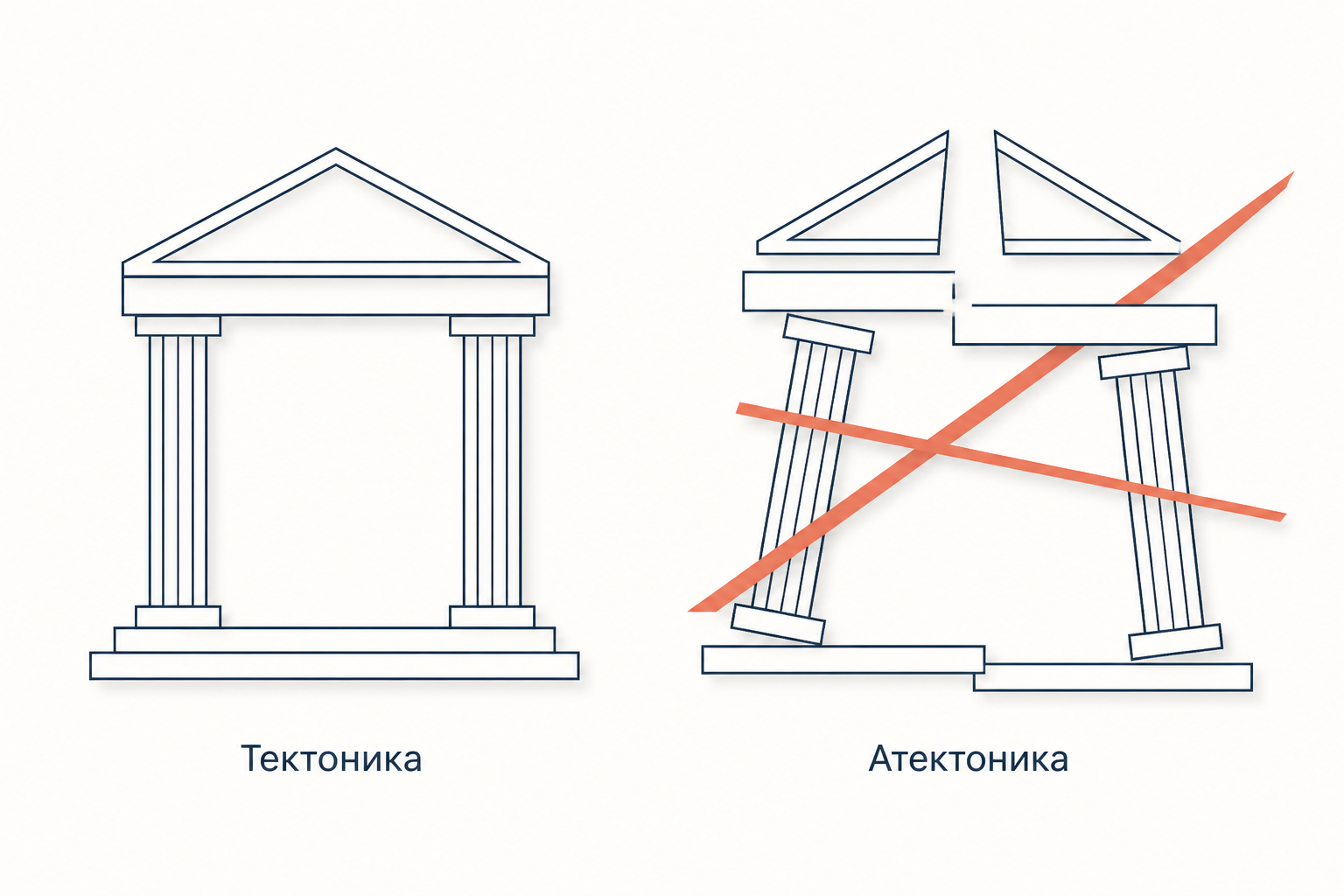

Атектоника - это осознанный отказ выражать работу конструкции или прямое противоречие ей. Маньеризм и барокко пользовались этим постоянно: разорванный фронтон, раскреповки антаблемента над каждой колонной, тяжёлые волюты, будто бы подпирающие невесомое, колонны, утопленные в нишу и потому лишённые видимой опорной роли. Форма здесь ведёт собственную драматургию, спорящую с механикой.

Рассчитать для своей задачи

В XX веке приём стал программным. Деконструктивизм строит образ на наклонах, срезах и смещениях, отрицающих привычную оппозицию низа и верха. Иначе выглядит «ложная тектоника» массовой застройки: приклеенные к навесному фасаду декоративные пилястры и карнизы имитируют несущую работу, которой нет. Разница в намерении - у одних несовпадение формы и конструкции есть высказывание, у других просто маскировка.

Как разобрать тектонику постройки: пять шагов

1. Определите материал и конструктивную систему: стоечно-балочная, арочно-сводчатая, каркасная, оболочковая, вантовая.
2. Найдите границу несущего и несомого: где кончается опора и начинается перекрытие, чем эта граница отмечена.
3. Рассмотрите узел: капитель, консоль, пята свода, опирание фермы - именно узел показывает, как автор понимает передачу усилия.
4. Сопоставьте образ и работу: форма подтверждает реальную схему, молчит о ней или ей противоречит.
5. Сформулируйте вывод: тектонично, нейтрально или атектонично, каким средством это достигнуто и какой художественный эффект даёт.

Частые ошибки

• Подменять тектонику конструкцией. Описание материала и схемы опор - это ещё не тектонический анализ, нужен переход к тому, как форма это выражает.
• Считать атектонику браком. Барочный разорванный фронтон и наклонные объёмы деконструктивизма - приём, а не недоработка.
• Переносить ордерные термины на каркас. У железобетонной стойки нет капители и антаблемента, у неё узел и ригель, и описывать её надо своим словарём.
• Игнорировать материал. Одна и та же форма в камне, металле и бетоне тектонически означает разное, потому что материалы работают по-разному.
• Пересказывать декор. Перечень орнаментов не заменяет разговора о несущем и несомом.

FAQ

Чем тектоника отличается от конструкции? Конструкция - физическая система, передающая нагрузки; она существует независимо от зрителя. Тектоника - художественное выражение этой работы в форме, то есть то, как постройка объясняет глазу, что и как в ней держится. Здание с безупречной конструкцией может быть тектонически невыразительным.

Что такое ядровая и художественная форма? Пара понятий Карла Ботихера. Ядровая форма - конструктивно работающее тело элемента, художественная форма - оболочка, которая истолковывает эту работу: каннелюры, профили обломов, гутты. Художественная форма ничего не несёт, но делает несущую работу читаемой.

Бывает ли тектоника у стеклянного здания? Да, но выраженная иначе. Стекло не показывает тяжесть, поэтому тектоническая работа переносится на каркас, на ритм импостов и стыков, на контраст прозрачных и глухих частей. Такой приём часто описывают как дематериализацию массы.

Коротко

Тектоника в архитектуре - это художественное выражение работы конструкции и материала в форме постройки, то есть язык, на котором здание рассказывает о собственном устройстве. Её основа - различение несущего и несомого, её словарь задан материалом, а её теоретический аппарат идёт от пары «ядровая форма - художественная форма» Ботихера и теории облицовки Земпера. Эталон тектонической ясности - классический ордер, противоположный полюс - атектоника барокко и деконструктивизма, где форма сознательно спорит с конструкцией. Разбор строится по цепочке: материал, конструктивная система, граница несущего и несомого, узел, сопоставление образа с реальной работой.
