Индуктивность контура: определение и физический смысл

Индуктивность контура - одна из тех величин, которые легко спутать с формулой и трудно объяснить «по сути». Часто студент знает выражение для катушки или соленоида, но не может ответить на простой вопрос: а что вообще такое индуктивность и почему она не зависит от тока. В этой статье разбираем именно определение: индуктивность как коэффициент пропорциональности между сцеплённым с контуром магнитным потоком и током, который этот поток создаёт. Отсюда естественно вытекают и ЭДС самоиндукции, и энергия магнитного поля. Чтобы сразу почувствовать связь потока и тока, покрутите калькулятор ниже: он по определению пересчитывает потокосцепление, энергию поля и ЭДС самоиндукции, а график показывает, что поток всегда пропорционален току.

Определение индуктивности контура

Когда по замкнутому контуру течёт ток $I$, он создаёт вокруг себя магнитное поле. Часть линий этого поля пронизывает площадь самого контура - возникает собственный магнитный поток. Если контур состоит из нескольких витков, говорят о потокосцеплении $\Psi$ - сумме потоков сквозь все витки. Опыт показывает: при изменении тока поток меняется строго пропорционально ему. Это и есть основа определения.

Индуктивность контура $L$ - это коэффициент пропорциональности между потокосцеплением и током:

$\Psi = L\,I \quad\Longrightarrow\quad L = \frac{\Psi}{I}.$

Иными словами, индуктивность показывает, какое потокосцепление приходится на один ампер тока. Чем больше $L$, тем больший собственный поток создаёт каждый ампер и тем сильнее контур «сопротивляется» попыткам быстро изменить ток. Единица измерения индуктивности - генри (Гн): один генри это один вебер потокосцепления на один ампер тока, то есть 1 Гн = 1 Вб/А.

Поток пропорционален току: смысл коэффициента

Главное в определении - линейность. Поле создаётся током по закону Био-Савара, и в линейной среде (без ферромагнетика с насыщением) каждая силовая линия растёт строго пропорционально току. Значит, и поток, и потокосцепление пропорциональны $I$, а их отношение от тока не зависит.

Рассчитать для своей задачи

Эта анимация снимает самое частое недоразумение. Кажется, что раз $L = \Psi/I$, то при большом токе индуктивность должна падать. Но и числитель, и знаменатель растут вместе, поэтому отношение постоянно. Аналогия с прямой $y = kx$: коэффициент $k$ не зависит от того, в какой точке мы его «измеряем». Так и индуктивность - это наклон зависимости $\Psi(I)$, а не значение в конкретной точке.

Рассчитать для своей задачи

На графике это видно нагляднее всего: $L = \dfrac{\Delta\Psi}{\Delta I} = \mathrm{tg}\,\alpha$. Поэтому индуктивность можно определить и так: это тангенс угла наклона прямой потокосцепления как функции тока.

От чего зависит индуктивность контура

Раз поток на ампер задаётся геометрией силовых линий, индуктивность определяется только формой и размерами контура и магнитными свойствами окружающей среды:

• Геометрия контура - площадь, охватываемая витками, и их число. У многовитковой катушки поток сцепляется с каждым витком, поэтому индуктивность растёт примерно как квадрат числа витков.
• Магнитная проницаемость среды - сердечник из ферромагнетика усиливает поток в сотни и тысячи раз, во столько же раз увеличивая индуктивность.

Ток в этот список не входит принципиально. Конкретное выражение через геометрию выводится для каждой формы отдельно; для длинной катушки его подробно разбирает статья про индуктивность соленоида. Здесь же важно зафиксировать общий принцип: индуктивность - паспортная характеристика самого контура, а не режима, в котором он работает.

Чтобы лучше прочувствовать масштаб, полезно сравнить разные контуры. У отдельного прямого провода или одного небольшого витка индуктивность очень мала - доли микрогенри: такой контур охватывает крошечную площадь и сцепляет ничтожный поток на ампер. У многослойной катушки на ферромагнитном сердечнике индуктивность достигает единиц и десятков генри: каждый из тысяч витков сцеплён с усиленным сердечником потоком, и потокосцепление на ампер вырастает на много порядков. При этом ни в том, ни в другом случае значение $L$ не меняется при изменении тока - оно остаётся той самой константой, заложенной конструкцией.

ЭДС самоиндукции: первое следствие определения

Если ток в контуре меняется, меняется и сцеплённый поток. По закону электромагнитной индукции Фарадея в контуре возникает ЭДС, равная скорости изменения потокосцепления со знаком минус. Подставляя $\Psi = L\,I$ и учитывая постоянство $L$, получаем ЭДС самоиндукции:

$\varepsilon = -\frac{d\Psi}{dt} = -L\,\frac{dI}{dt}.$

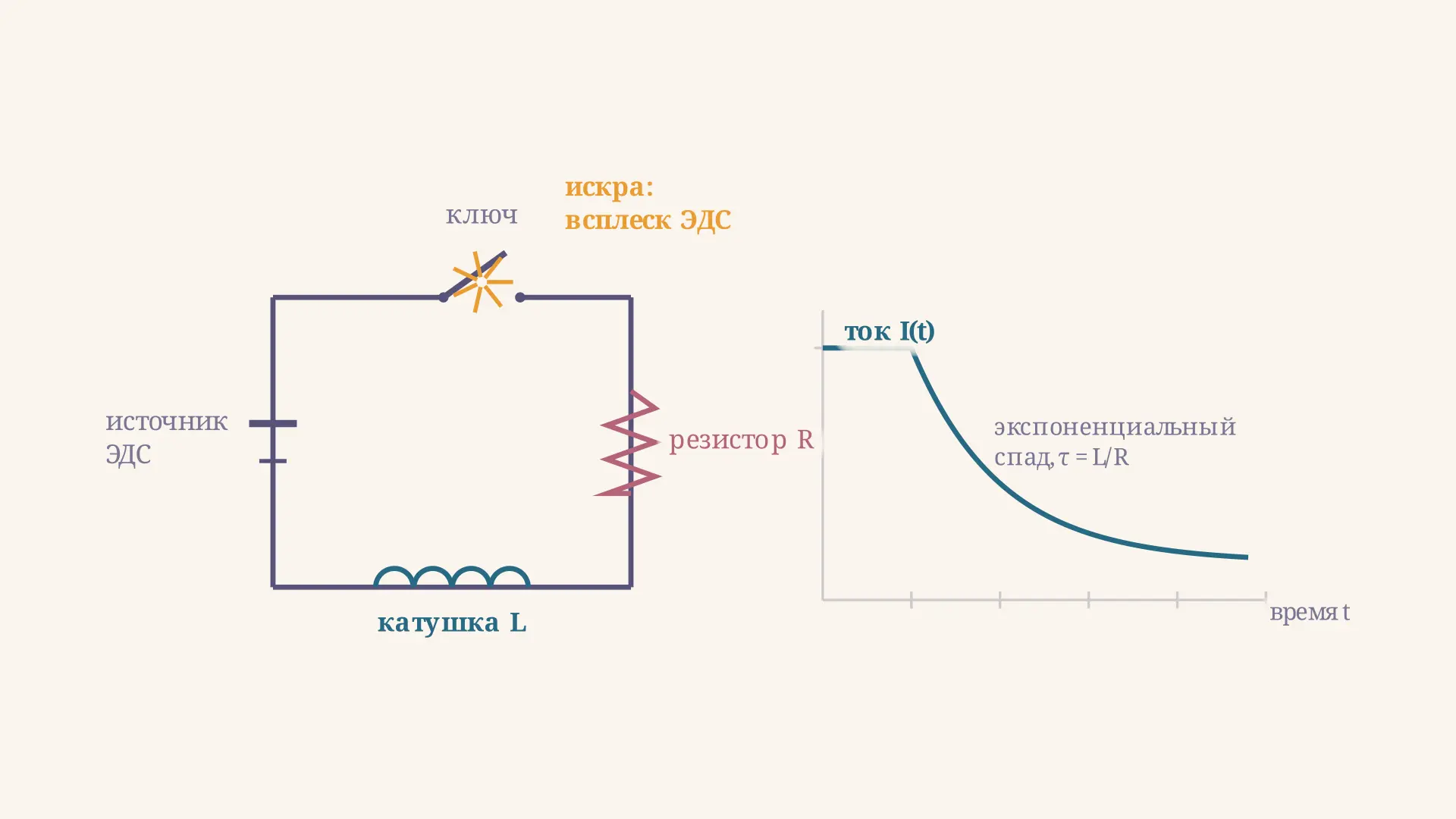

Знак минус выражает правило Ленца: самоиндукционная ЭДС всегда направлена так, чтобы препятствовать изменению тока. Растёт ток - ЭДС тормозит его рост; падает ток - ЭДС поддерживает его. Именно поэтому катушка ведёт себя как «инерция» для электрического тока, а индуктивность играет роль, аналогичную массе в механике. Чем больше $L$, тем большая ЭДС возникает при той же скорости изменения тока.

Эта формула, кстати, даёт и второй способ определить индуктивность - операционный. Если приложить к контуру известную скорость изменения тока и измерить наведённую ЭДС, то отношение $\varepsilon$ к $dI/dt$ и есть индуктивность. Оба определения, через статическое отношение $\Psi/I$ и через динамическое отношение $\varepsilon$ к $dI/dt$, дают одно и то же число - это прямое следствие постоянства $L$. На практике именно динамический способ удобнее: измерять поток напрямую трудно, а напряжение и скорость нарастания тока - легко.

Энергия магнитного поля: второе следствие

Чтобы разогнать ток в контуре от нуля до значения $I$, источник должен совершить работу против ЭДС самоиндукции. Эта работа не исчезает - она запасается в магнитном поле. Поскольку потокосцепление растёт линейно с током, элементарная работа равна $dA = I\,d\Psi = L\,I\,dI$, а её интеграл от $0$ до $I$ даёт энергию магнитного поля контура:

$W = \frac{L\,I^2}{2}.$

Множитель $\tfrac12$ имеет тот же геометрический смысл, что и в энергии конденсатора: это площадь треугольника под прямой $\Psi(I)$. Энергия растёт как квадрат тока - удвоьте ток, и запас энергии вырастет вчетверо. Тот же приём «площадь под прямой даёт энергию» подробно разобран для электрической ёмкости в статье про энергию заряженного конденсатора; магнитный и электрический случаи здесь полностью симметричны.

Как всё связано в одной величине

Удобно держать в голове, что три формулы - это три лица одного определения:

• $L = \dfrac{\Psi}{I}$ - индуктивность как поток на ампер (само определение);
• $\varepsilon = -L\dfrac{dI}{dt}$ - индуктивность как мера инерции тока (динамика);
• $W = \dfrac{L I^2}{2}$ - индуктивность как способность запасать энергию поля (энергетика).

Возьмём контур с $L = 0{,}5$ Гн при токе $I = 4$ А. Потокосцепление $\Psi = 0{,}5 \cdot 4 = 2$ Вб, энергия поля $W = 0{,}5 \cdot 0{,}5 \cdot 16 = 4$ Дж. Если этот ток меняется со скоростью 10 А/с, ЭДС самоиндукции по модулю равна $\varepsilon = 0{,}5 \cdot 10 = 5$ В. Все три числа выводятся из одной и той же индуктивности - именно это и делает её фундаментальной характеристикой контура.

Частые ошибки

• «Индуктивность зависит от тока». Нет: в линейной среде $\Psi$ и $I$ растут вместе, отношение $\Psi/I = L$ постоянно. Зависимость появляется только при насыщении ферромагнитного сердечника.
• Путают поток $\Phi$ и потокосцепление $\Psi$. Для одновиткового контура они совпадают, но у катушки из $N$ витков $\Psi = N\Phi$, и в определение индуктивности входит именно $\Psi$.
• Забывают знак минус в ЭДС самоиндукции. Он не косметический: именно он отражает правило Ленца и противодействие изменению тока.
• Теряют множитель $\tfrac12$ в энергии. Энергия равна $L I^2/2$, а не $L I^2$ - половина возникает из линейного роста потока при зарядке контура.
• Считают, что у прямого провода или одиночного контура индуктивности нет. Она есть у любой токовой петли; просто у простых контуров она мала.

FAQ

Чем индуктивность контура отличается от индуктивности соленоида? Это одно и то же понятие, просто рассмотренное на разных уровнях. Индуктивность контура - общее определение через $L = \Psi/I$, справедливое для любой формы. Индуктивность соленоида - конкретный результат, полученный подстановкой геометрии длинной катушки в это определение.

Почему индуктивность измеряют в генри? Потому что 1 Гн = 1 Вб/А: это потокосцепление в один вебер, создаваемое током в один ампер. Через производные единицы 1 Гн = 1 В·с/А, что прямо следует из формулы ЭДС самоиндукции.

Может ли индуктивность быть отрицательной? Собственная индуктивность контура всегда положительна, поскольку поток направлен «по току». Знак минус относится не к $L$, а к ЭДС самоиндукции и выражает направление, а не саму величину индуктивности.

Коротко

Индуктивность контура $L$ по определению - это коэффициент пропорциональности между потокосцеплением и током, $L = \Psi/I$, то есть поток на один ампер. Она равна наклону прямой $\Psi(I)$ и зависит только от геометрии контура и среды, но не от силы тока. Из этого определения сразу следуют ЭДС самоиндукции $\varepsilon = -L\,dI/dt$ и энергия магнитного поля $W = L I^2/2$ - три формулы, описывающие одну и ту же физическую характеристику контура.
