Индуктивность соленоида: формула и расчёт

Индуктивность соленоида показывает, насколько сильно катушка сопротивляется изменению тока через неё: чем она больше, тем больший магнитный поток создаёт каждый ампер тока и тем труднее этот ток быстро изменить. Для длинной катушки эта величина определяется только геометрией намотки и материалом сердечника, а сам ток в формулу не входит. Ниже разберём, как из определения потокосцепления получается главная формула индуктивности соленоида, почему в ней стоит квадрат числа витков, как влияет сердечник и где студенты чаще всего ошибаются в задачах. Чтобы сразу почувствовать связь геометрии и индуктивности, покрутите калькулятор ниже: он пересчитывает индуктивность, поле внутри, потокосцепление и энергию по заданным витками и размерами, а дальше мы разберём каждую формулу строго.

Формула индуктивности соленоида

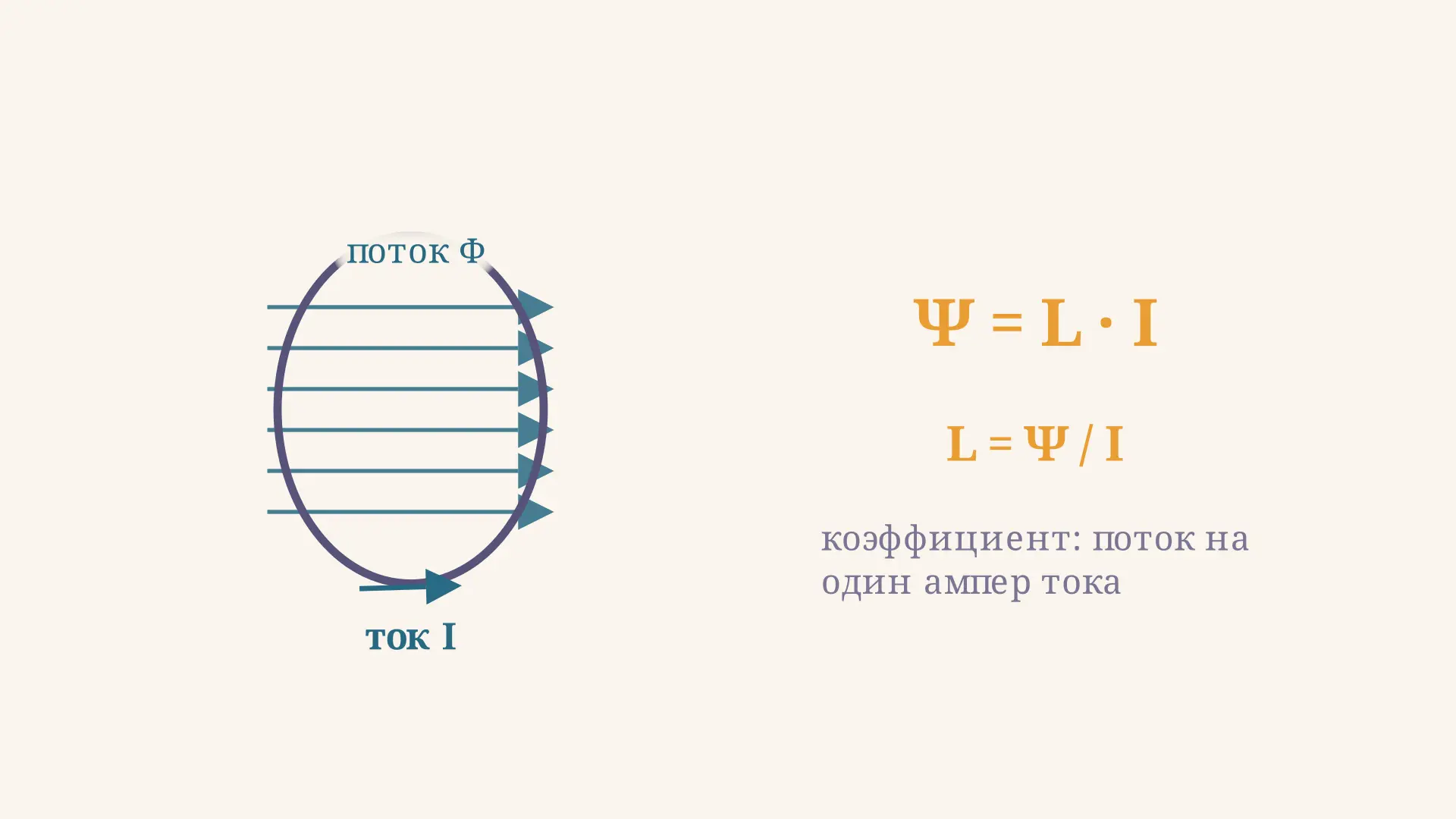

Индуктивность любой катушки определяется через потокосцепление $\Psi$ - суммарный магнитный поток, сцепленный со всеми её витками, отнесённый к току:

$L = \frac{\Psi}{I}.$

Для длинного соленоида (длина $l$ много больше диаметра $d$, краевыми эффектами пренебрегаем) поле внутри однородно и направлено вдоль оси. Его модуль выражается через плотность намотки $n = N/l$:

$B = \mu_0 \mu_r n I = \mu_0 \mu_r \frac{N}{l} I,$

где $\mu_0 = 4\pi \cdot 10^{-7}$ Гн/м - магнитная постоянная, $\mu_r$ - относительная магнитная проницаемость сердечника, $N$ - число витков. Поток через одно сечение площадью $S$ равен $\Phi = BS$, а сцеплен он со всеми $N$ витками, поэтому потокосцепление $\Psi = N\Phi = N B S$. Подставляя $B$ и деля на ток, получаем главную формулу индуктивности соленоида:

$L = \frac{\Psi}{I} = \frac{N B S}{I} = \mu_0 \mu_r \frac{N^2 S}{l}.$

Рассчитать для своей задачи

Площадь сечения круглого соленоида - это $S = \pi (d/2)^2$, где $d$ - диаметр катушки. Удобно записать ту же формулу через объём соленоида $V = S l$ и плотность намотки $n = N/l$:

$L = \mu_0 \mu_r n^2 V.$

Обе записи эквивалентны. Главный вывод: индуктивность соленоида зависит только от геометрии (числа витков, длины и сечения) и материала сердечника. Ток в формулу не входит - это ключевое свойство.

Почему в формуле квадрат числа витков

Квадрат $N^2$ появляется не случайно, а из двойной роли витков. Во-первых, чем больше витков на той же длине, тем плотнее намотка $n = N/l$ и тем сильнее поле внутри: $B \propto N$. Во-вторых, этот общий поток сцепляется с каждым из $N$ витков, поэтому потокосцепление набегает ещё раз пропорционально числу витков: $\Psi = N \cdot BS \propto N \cdot N$. Два множителя $N$ перемножаются - отсюда и квадрат.

Рассчитать для своей задачи

Практический смысл прост: чтобы удвоить индуктивность, недостаточно добавить столько же провода - нужно в $\sqrt{2}$ раз больше витков, а удвоение витков даёт рост индуктивности сразу в четыре раза (при неизменной длине). Поэтому катушки с большой индуктивностью наматывают многослойно и плотно: каждый новый виток работает дважды.

Роль сердечника: магнитная проницаемость

Множитель $\mu_r$ в формуле - это относительная магнитная проницаемость материала внутри катушки. Для воздуха или вакуума $\mu_r = 1$, и индуктивность определяется только намоткой. Если внутрь вставить ферромагнитный сердечник, $\mu_r$ может достигать сотен и тысяч: домены в железе выстраиваются по полю и многократно усиливают его, а вместе с ним и потокосцепление. Индуктивность растёт в $\mu_r$ раз без единого дополнительного витка.

Именно поэтому дроссели и трансформаторы делают на железных или ферритовых сердечниках: это самый дешёвый способ получить большую индуктивность в малом объёме. В калькуляторе попробуйте поднять проницаемость сердечника - индуктивность вырастет пропорционально, тогда как поле внутри при том же токе тоже усилится. Важно помнить: у реальных ферромагнетиков $\mu_r$ непостоянна и падает при насыщении, поэтому формула с фиксированным $\mu_r$ - это линейное приближение.

Энергия магнитного поля и потокосцепление

Когда по соленоиду течёт ток, в его магнитном поле запасена энергия. Через индуктивность она выражается компактно:

$W = \frac{L I^2}{2}.$

Эта энергия не зависит явно от числа витков или длины - вся геометрия уже спрятана в $L$. Именно её катушка отдаёт обратно в цепь, когда ток пытаются прервать: запасённое поле поддерживает ток и вызывает ЭДС самоиндукции. Связанная величина - потокосцепление $\Psi = LI$: оно линейно растёт с током, и наклон этой прямой и есть индуктивность. Поэтому индуктивность удобно мыслить как «коэффициент пропорциональности между током и сцепленным потоком».

Для нашего стандартного примера (500 витков, длина 20 см, диаметр 4 см, воздух, ток 2 А) индуктивность выходит около 1,97 мГн, поле внутри - порядка 6,3 мТл, потокосцепление около 3,9 мВб, а запасённая энергия - примерно 3,9 мДж. Все эти числа калькулятор пересчитывает мгновенно, стоит сдвинуть любой ползунок.

Полезно проследить, как именно собирается ответ. Сначала находят площадь сечения $S = \pi (d/2)^2 = \pi \cdot (0{,}02)^2 \approx 1{,}26 \cdot 10^{-3}$ м². Затем подставляют витки, длину и проницаемость в главную формулу и получают индуктивность в генри, после чего переводят её в более удобные миллигенри. Поле находят отдельно через плотность намотки и ток, а энергию и потокосцепление - уже через готовое значение $L$. Такой порядок (геометрия → индуктивность → поле → энергия) исключает путаницу и помогает не потерять множители при переводе единиц.

Когда формула применима

Формула $L = \mu_0 \mu_r N^2 S / l$ выведена для идеального бесконечно длинного соленоида, у которого поле внутри строго однородно, а снаружи равно нулю. На практике она хорошо работает, пока длина катушки заметно больше её диаметра - обычно требуют $l \gtrsim 5d$. Для коротких и широких катушек поле у торцов «выпучивается», реальное потокосцепление меньше расчётного, и индуктивность приходится корректировать поправкой (например, формулой Нагаоки). Если же катушка тороидальная или с разрывами, модель длинного соленоида вообще неприменима - там своя геометрия потока. В учебных задачах почти всегда подразумевают идеальный длинный соленоид, и приведённой формулы достаточно.

Частые ошибки

• Забыть квадрат числа витков. Индуктивность пропорциональна именно $N^2$, а не $N$. Подстановка $N$ в первой степени занижает результат в $N$ раз - типичная и грубая ошибка.
• Перепутать число витков и плотность намотки. В формуле $L = \mu_0 \mu_r N^2 S / l$ стоит полное число витков $N$, а в формуле поля $B = \mu_0 \mu_r n I$ - плотность $n = N/l$. Подстановка $n$ вместо $N$ в индуктивность даёт неверный порядок величины.
• Не перевести сантиметры в метры. Длину $l$ и диаметр $d$ нужно брать в метрах, иначе площадь и индуктивность получатся с ошибкой в степени десяти. Площадь сечения - это $S = \pi (d/2)^2$, а не $\pi d^2$.
• Считать, что индуктивность зависит от тока. Индуктивность - геометрическая характеристика катушки. Меняя ток, вы меняете поле, поток и энергию, но само $L$ остаётся прежним (пока сердечник не насыщается).
• Игнорировать сердечник. Если внутри катушки железо, множитель $\mu_r$ обязателен: без него индуктивность занижается в сотни раз. Для воздуха просто берут $\mu_r = 1$.

FAQ

От чего зависит индуктивность соленоида? Только от геометрии и сердечника: числа витков (в квадрате), площади сечения, длины катушки и относительной проницаемости материала $\mu_r$. От силы тока индуктивность не зависит - это её принципиальное отличие от потока и энергии, которые с током меняются.

Как изменится индуктивность, если увеличить число витков вдвое? При неизменной длине индуктивность вырастет в четыре раза, потому что она пропорциональна квадрату числа витков. Если же витки добавляют, удлиняя катушку и сохраняя плотность намотки $n$, рост будет линейным - здесь важно, что именно фиксируется.

Зачем в катушку вставляют железный сердечник? Чтобы увеличить индуктивность без добавления витков. Ферромагнетик с проницаемостью $\mu_r$ усиливает магнитный поток в $\mu_r$ раз, а значит, во столько же раз растёт и индуктивность. Это основа дросселей, трансформаторов и электромагнитов.

Коротко

Индуктивность соленоида задаётся формулой $L = \mu_0 \mu_r N^2 S / l$ и определяется только геометрией намотки и сердечником, но не током. Квадрат числа витков возникает из двойной роли витков: они и создают поле, и сцепляются с ним. Сердечник с проницаемостью $\mu_r$ увеличивает индуктивность во столько же раз. Через индуктивность просто выражаются потокосцепление $\Psi = LI$ и энергия магнитного поля $W = LI^2/2$, а формула справедлива для длинной катушки, у которой длина заметно больше диаметра.
