Эффект Коттона-Мутона: магнитное двулучепреломление

Когда прозрачное вещество помещают в сильное магнитное поле, направленное поперёк светового луча, оно начинает вести себя как одноосный кристалл: свет с разной поляризацией распространяется с разной скоростью. Это и есть эффект Коттона-Мутона - магнитное двулучепреломление, открытое французскими физиками Эме Коттоном и Анри Мутоном в 1905-1907 годах. Эффект слабый и квадратичный по полю, но именно он лежит в основе точных измерений анизотропии молекул и диагностики плазмы. Ниже разберём механизм, формулу разности фаз и чем эффект отличается от родственных магнитооптических явлений. Если нужно решить конкретную задачу или вывод - соберите запрос в форме под введением.

Что такое эффект Коттона-Мутона

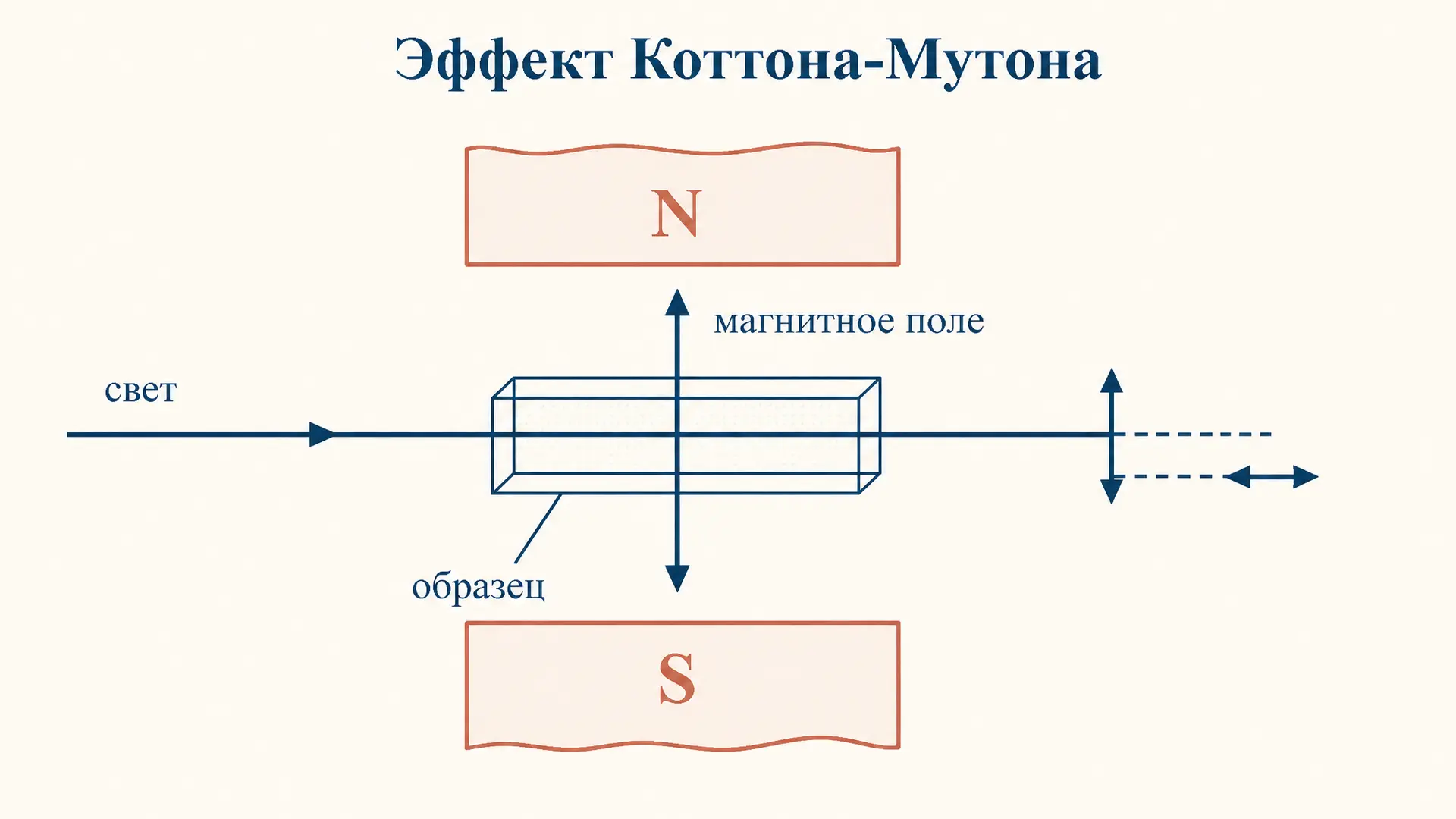

Эффект Коттона-Мутона - это возникновение оптической анизотропии (двулучепреломления) в изотропной среде под действием поперечного магнитного поля. «Поперечное» здесь ключевое слово: вектор магнитной индукции $\vec{B}$ перпендикулярен направлению распространения света. В этом отличие от продольной геометрии, где поле параллельно лучу и работает уже эффект Фарадея.

Под действием поля среда приобретает выделенное направление. Показатель преломления для света, поляризованного параллельно полю ($n_\parallel$), становится отличным от показателя для света, поляризованного перпендикулярно полю ($n_\perp$). Возникает наведённая разность:

$$\Delta n = n_\parallel - n_\perp$$

Именно эта разность и делает среду похожей на одноосный кристалл с оптической осью вдоль поля.

Рассчитать для своей задачи

Механизм: ориентация молекул полем

Микроскопическая природа эффекта - в частичной ориентации анизотропных молекул магнитным полем. У многих молекул магнитная восприимчивость и оптическая поляризуемость зависят от направления: вдоль одной оси молекула поляризуется сильнее, чем вдоль другой. В отсутствие поля молекулы ориентированы хаотично, и среда в среднем изотропна.

Магнитное поле стремится развернуть молекулы так, чтобы их ось с наибольшей магнитной восприимчивостью совпала с направлением $\vec{B}$. Этой ориентации мешает тепловое движение. В результате устанавливается равновесие: появляется небольшая преимущественная ориентация, пропорциональная энергии магнитного взаимодействия и обратно пропорциональная температуре $T$. Поскольку оптическая поляризуемость молекулы анизотропна, частично упорядоченная среда становится оптически анизотропной - возникает $\Delta n$.

Энергия взаимодействия магнитного момента с полем квадратична по $B$, поэтому и сам эффект квадратичен: $\Delta n \propto B^2$. Это важнейшая отличительная черта эффекта Коттона-Мутона, роднящая его с электрическим эффектом Керра, где двулучепреломление пропорционально квадрату электрического поля.

Формула разности фаз и постоянная Коттона-Мутона

Прошедшие через образец длиной $l$ две компоненты света набирают разность фаз:

$$\delta = \frac{2\pi l}{\lambda}\,\Delta n$$

где $\lambda$ - длина волны в вакууме. Экспериментально установлено, что наведённое двулучепреломление пропорционально квадрату индукции:

$$\Delta n = C\,\lambda\,B^2$$

Величину $C$ называют постоянной Коттона-Мутона. Она характеризует вещество: чем сильнее анизотропия молекул, тем больше $C$. Подставив, получаем удобную рабочую формулу для разности фаз:

$$\delta = 2\pi\,C\,l\,B^2$$

Из неё видно: разность фаз растёт линейно с длиной пути в образце и квадратично с полем. Постоянная $C$ зависит от температуры (через ориентационный механизм - примерно как $1/T$) и от длины волны (дисперсия). Для большинства жидкостей $C$ очень мала, поэтому для заметного сигнала нужны сильные поля (единицы и десятки тесла) и чувствительная поляриметрия.

Рассчитать для своей задачи

Чем отличается от эффекта Фарадея

Эффект Коттона-Мутона часто путают с эффектом Фарадея, хотя физика разная:

• Геометрия. Фарадей - поле вдоль луча (продольное), Коттон-Мутон - поле поперёк луча.
• Что происходит со светом. Фарадей поворачивает плоскость поляризации линейно поляризованного света (циркулярное двулучепреломление). Коттон-Мутон делает среду линейно двулучепреломляющей - линейная поляризация превращается в эллиптическую.
• Зависимость от поля. Угол поворота в эффекте Фарадея линеен по $B$ ($\varphi = V l B$, где $V$ - постоянная Верде). Двулучепреломление Коттона-Мутона квадратично по $B$.
• Симметрия по времени. Фарадей нечётен по полю (смена знака $B$ меняет знак поворота), Коттон-Мутон чётен (знак $B$ не важен).

Эта таблица различий - частый вопрос на коллоквиумах по оптике, и именно квадратичность по полю отличает Коттон-Мутон от линейного по полю Фарадея.

Электрический аналог: эффект Керра

Полезно держать в голове электрооптическую параллель. Электрический эффект Керра - это двулучепреломление, наведённое электрическим полем, с разностью фаз $\delta = 2\pi K l E^2$, где $K$ - постоянная Керра. Структура формул идентична: оба эффекта квадратичны по полю, оба описывают наведённую одноосность вдоль внешнего поля.

Можно сказать, что эффект Коттона-Мутона - это «магнитный эффект Керра». Микроскопически в обоих случаях работает ориентация анизотропных молекул внешним полем, только в одном случае поле электрическое, а в другом - магнитное. Электрический эффект на много порядков сильнее, поэтому магнитное двулучепреломление измерять труднее, и для него нужны куда более мощные поля.

Где применяется

Несмотря на слабость, эффект используется в нескольких областях:

• Молекулярная физика. Измерение постоянной $C$ даёт анизотропию магнитной восприимчивости и оптической поляризуемости молекул - это способ изучать форму и электронное строение молекул.
• Диагностика плазмы. В термоядерных установках поперечное магнитное двулучепреломление в плазме используют как невозмущающий способ измерить магнитное поле и распределение плотности.
• Магнитооптика в физике вакуума. Сверхточные эксперименты (например, PVLAS) ищут крошечное двулучепреломление вакуума в магнитном поле, предсказанное квантовой электродинамикой; методика - прямое развитие схемы Коттона-Мутона.

Объединяет эти применения одно: эффект превращает невидимое магнитное поле в измеримый оптический сигнал. Поскольку $\delta$ зависит и от поля, и от свойств среды, по одной и той же измеренной разности фаз можно решать обратную задачу в обе стороны - либо находить неизвестное поле при известном веществе, либо изучать вещество в калиброванном поле. Именно эта универсальность сделала исходную схему Коттона и Мутона рабочим инструментом и через сто с лишним лет после открытия.

Частые ошибки

• Путают геометрию с эффектом Фарадея. Запомните: Коттон-Мутон - поле поперёк луча, Фарадей - вдоль. Перепутали геометрию - перепутали эффект.
• Считают эффект линейным по полю. Двулучепреломление пропорционально $B^2$, а не $B$. Если в задаче поле удвоили, $\Delta n$ вырастет вчетверо.
• Забывают про длину волны в формуле $\Delta n = C\lambda B^2$. Постоянная $C$ определена так, что $\lambda$ входит в формулу явно; путать $C$ и сам $\Delta n$ нельзя.
• Игнорируют температуру. Ориентационный механизм даёт зависимость $C \propto 1/T$ - при нагреве эффект слабеет, об этом часто спрашивают.
• Смешивают с магнитооптическим эффектом Керра. Магнитооптический Керр - это отражение от намагниченной поверхности, а не объёмное двулучепреломление. Не путать с электрическим эффектом Керра, аналогом которого как раз и является Коттон-Мутон.

FAQ

Почему эффект Коттона-Мутона квадратичен по магнитному полю? Потому что энергия ориентации анизотропной молекулы в поле квадратична по $B$: разворачивающий момент пропорционален $B$, а средняя степень упорядоченности - ещё одной степени $B$. Поэтому наведённая анизотропия и $\Delta n$ растут как $B^2$.

В чём разница между постоянной Коттона-Мутона и постоянной Верде? Постоянная Верде $V$ описывает линейный по полю поворот плоскости поляризации в эффекте Фарадея ($\varphi = VlB$). Постоянная Коттона-Мутона $C$ описывает квадратичное по полю двулучепреломление ($\Delta n = C\lambda B^2$). Это характеристики разных эффектов с разной размерностью и разной геометрией поля.

Можно ли наблюдать эффект Коттона-Мутона в твёрдых телах? Да, в прозрачных стёклах, кристаллах и плёнках он тоже проявляется, но механизм там не ориентационный (молекулы закреплены), а связан с магнитной деформацией электронных оболочек. Классические опыты Коттона и Мутона ставились на жидкостях вроде нитробензола, где ориентационный механизм работает в полную силу.

Коротко

Эффект Коттона-Мутона - это наведённое поперечным магнитным полем двулучепреломление: изотропная среда становится оптически одноосной, а две поляризации света набирают разность фаз $\delta = 2\pi C l B^2$. Эффект квадратичен по полю, чётен по его знаку и описывается постоянной Коттона-Мутона $C$. По геометрии и физике это магнитный аналог электрического эффекта Керра и «поперечный родственник» продольного эффекта Фарадея; применяется в молекулярной физике, диагностике плазмы и поиске двулучепреломления вакуума.
