Хроматография пигментов листа: опыт и расчёт Rf

Зелёный лист кажется веществом одного цвета, но его экстракт - смесь. В нём есть хлорофиллы и каротиноиды; на полоске бумаги или пластинке они расходятся в отдельные цветные зоны. Этот школьно-вузовский опыт хорош тем, что одновременно показывает биологию фотосинтеза и логику химического разделения: молекулы по-разному удерживаются неподвижной фазой и по-разному растворяются в движущемся элюенте.

Ниже речь идёт об учебной бумажной хроматографии и ТСХ, а не о точной идентификации состава растения. Положение зоны зависит от сорбента, растворителя, влажности, количества пробы и способа проявления. Поэтому один только цвет или одно число Rf не служат окончательным доказательством того, какой это пигмент.

От опыта Цвета к полоске фильтровальной бумаги

Хроматография выросла именно из изучения растительных красителей. В 1903 году ботаник Михаил Цвет сообщил о разделении пигментов адсорбционным методом; термин «хроматография» закрепился в его публикациях позднее, в 1906 году. Историческая датировка иногда упрощается в учебниках, поэтому корректнее говорить о ранних опытах Цвета 1903 года и последующем описании метода. Его идея остаётся прежней: смесь движется через среду, а компоненты задерживаются неодинаково.

В современном классе вместо колонки с адсорбентом часто берут узкую полосу хроматографической бумаги. В ТСХ неподвижной фазой служит тонкий слой силикагеля на пластинке. Растворитель поднимается по бумаге капиллярно или проходит по слою силикагеля; экстракт переносится вместе с ним, но каждый пигмент распределяется между фазами по-своему. Это тот же общий принцип, который лежит в основе ВЭЖХ, хотя в высокоэффективной жидкостной хроматографии путь образца и детектирование устроены значительно сложнее.

Рассчитать для своей задачи

Как подготовить листовой экстракт

Для демонстрации берут свежий тёмно-зелёный лист шпината, петрушки или комнатного растения, измельчают его и растирают с небольшим количеством спирта либо ацетона. Органический растворитель извлекает липофильные и умеренно полярные пигменты из тканей. Полученный окрашенный раствор лучше наносить маленькими порциями на одну стартовую линию, каждый раз давая пятну высохнуть: так зона выходит уже и разделение видно отчётливее.

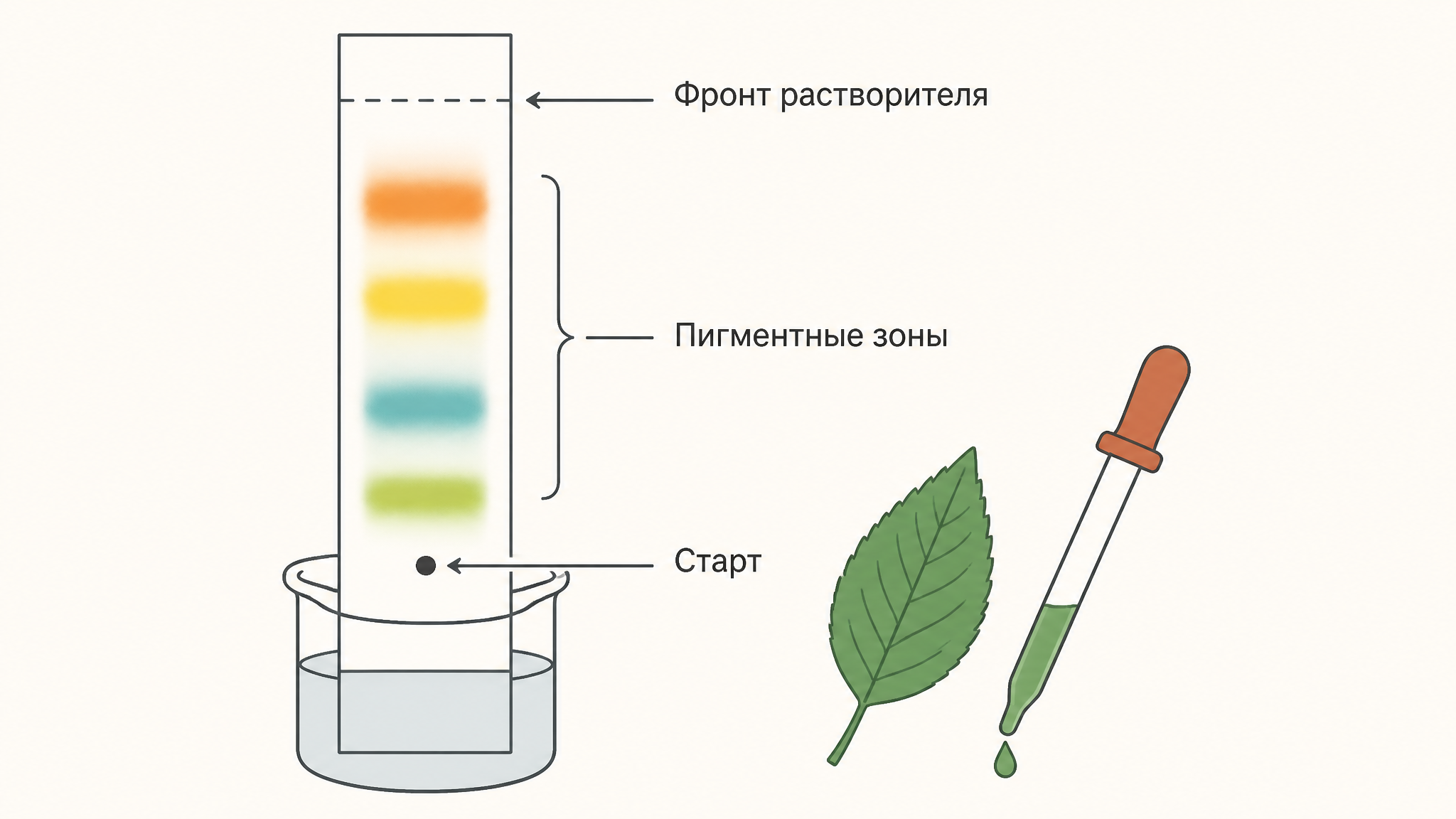

Стартовую линию проводят простым карандашом примерно в сантиметре от нижнего края. Чернила ручки сами растворяются и добавляют лишние красители. В стакан или банку наливают немного элюента так, чтобы уровень был ниже старта. После установки полоски камеру закрывают: испарение меняет состав паровой фазы и ухудшает воспроизводимость. Ацетон и спирты горючи, а их пары нежелательно вдыхать, поэтому опыт проводят при проветривании, вдали от пламени и по правилам лаборатории.

Когда фронт растворителя почти дошёл до верха, полоску вынимают. Фронт сразу отмечают карандашом, иначе после высыхания его положение потеряется. В учебной инструкции Австралийского национального университета подчёркнуты те же практические условия: свежий лист, бумага, ацетон или изопропиловый спирт и удаление полоски до достижения верхнего края описаны здесь.

Рассчитать для своей задачи

Неподвижная и подвижная фазы: почему зоны расходятся

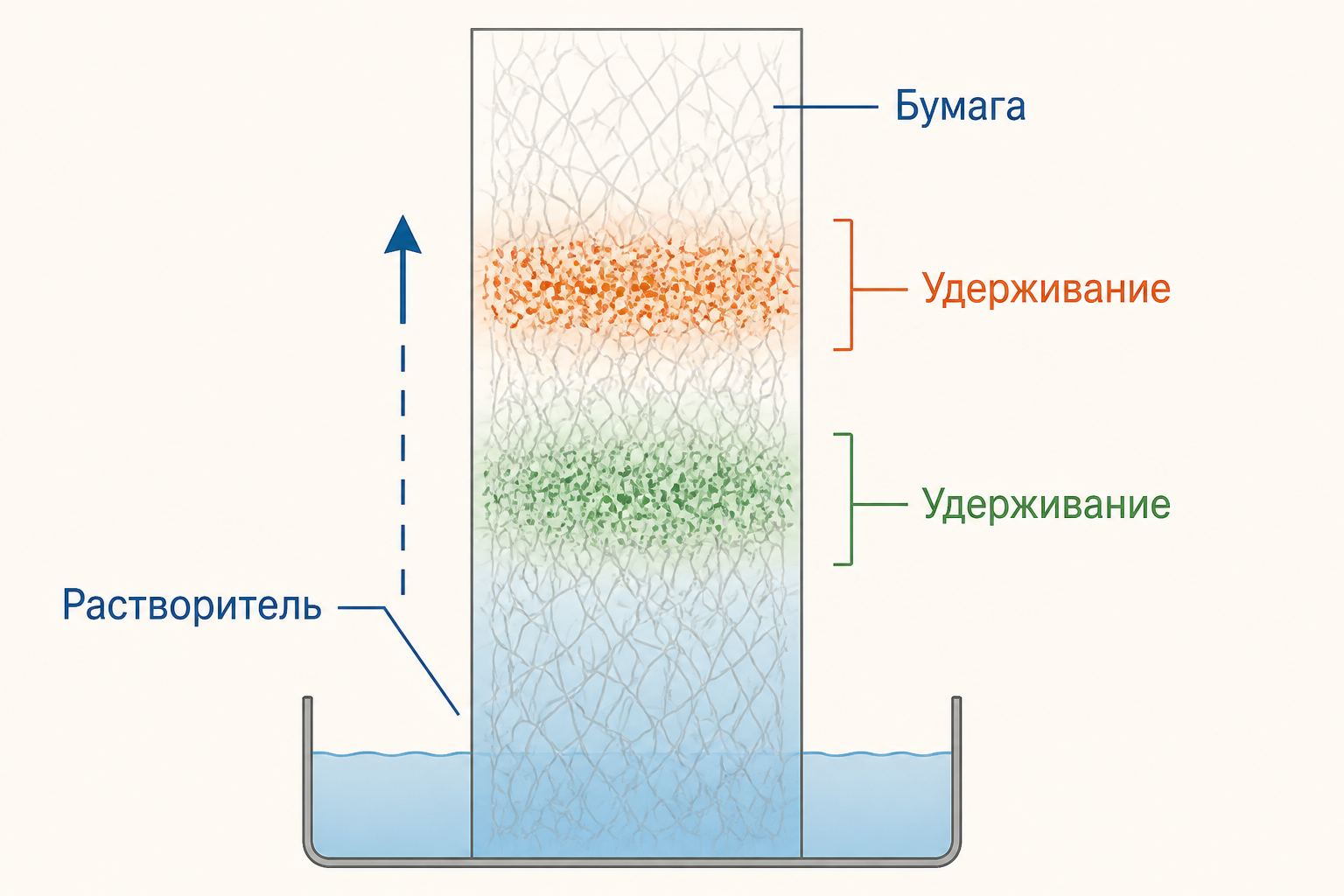

В бумажном варианте волокна целлюлозы и удерживаемая ими вода создают более полярную среду, а растворитель является подвижной фазой. На силикагеле различие ещё нагляднее: силикагель полярен и сильнее удерживает полярные вещества. Но фраза «полярное всегда остаётся внизу» неверна без уточнения растворителя. Чем лучше элюент растворяет конкретный пигмент и чем слабее тот связывается с неподвижной фазой, тем дальше он продвигается.

Для обычной ТСХ на силикагеле с преимущественно неполярным элюентом каротины часто идут выше, а более полярные хлорофиллы - ниже. Однако порядок ксантофиллов и хлорофиллов, а также значения Rf меняются вместе с составом смеси растворителей. Учебная статья Science in School прямо связывает разделение листовых пигментов на силикагеле с конкуренцией за полярную неподвижную фазу и неполярную подвижную фазу в описании опыта.

На практике на положение пятна влияют ещё и сила нанесённого экстракта, время развития и состояние камеры. Если растворитель почти испарился, фронт движется иначе; если пластинку трогали пальцами, следы жира меняют поверхность. Поэтому сначала описывают условия опыта в тетради, а затем сравнивают дорожки. При аккуратной постановке хроматограмма отвечает на вопрос о составе смеси гораздо надёжнее, чем исходный зелёный цвет листа.

Какие зоны можно увидеть

Типичная хроматограмма зелёного листа показывает не четыре идеально чистых вещества, а широкие зоны, иногда с перекрытием. Для распространённой школьной системы с неполярной подвижной фазой ожидаемый порядок от фронта к старту часто такой:

Это не универсальная шкала Rf. Например, Американское химическое общество в школьном опыте приводит порядок убывания Rf: β-каротин, хлорофилл a, хлорофилл b, ксантофиллы; в другой системе растворителей ксантофиллы могут располагаться иначе. Сравнивать можно лишь дорожки, полученные на одном сорбенте и в одном элюенте, желательно рядом со стандартом. Инструкция ACS полезна именно как пример такой учебной, а не универсальной последовательности.

Коэффициент Rf и пример расчёта

В планарной хроматографии коэффициент задерживания рассчитывают по расстояниям от стартовой линии:

$R_f = \frac{b}{a},$

где $b$ - путь до центра зоны, а $a$ - путь фронта растворителя. По определению $R_f$ меньше единицы. Именно такое определение даёт IUPAC Gold Book: это отношение расстояния, пройденного центром пятна, к расстоянию, одновременно пройденному подвижной фазой.

Пусть фронт прошёл $8{,}0$ см, а центр желтовато-зелёной зоны - $3{,}6$ см. Тогда

$R_f = \frac{3{,}6}{8{,}0} = 0{,}45.$

Запись «Rf = 0,45» осмысленна только вместе с условиями: бумагой или маркой пластинки, составом элюента, температурой и способом нанесения. Если ученик измерил край размазанной зоны вместо центра, получил $R_f > 1$ или забыл отметить фронт, результат нельзя честно сравнивать. Калькулятор выше использует те же числа и сразу проверяет главное ограничение: путь зоны не должен превышать путь фронта.

Рассчитать для своей задачи

Бумажная хроматография и ТСХ

Бумага удобна, дешева и хорошо подходит для первого наблюдения. Её минус - более широкие, иногда расплывчатые пятна. Тонкослойная хроматография обычно даёт более чёткое разделение: пластинку покрывает контролируемый слой силикагеля, а растворитель можно точнее подобрать. В обоих случаях это планарная хроматография, поэтому формула Rf одинакова, но численные значения переносить с бумаги на ТСХ нельзя.

Важно не смешивать этот опыт с обращённо-фазовой хроматографией. В обращённой фазе неподвижная поверхность гидрофобна, а подвижная фаза сравнительно полярна; направление влияния полярности на удерживание меняется. Это хороший тест понимания: сначала назвать обе фазы, а уже затем объяснять высоту зоны.

Что разделение говорит о фотосинтезе

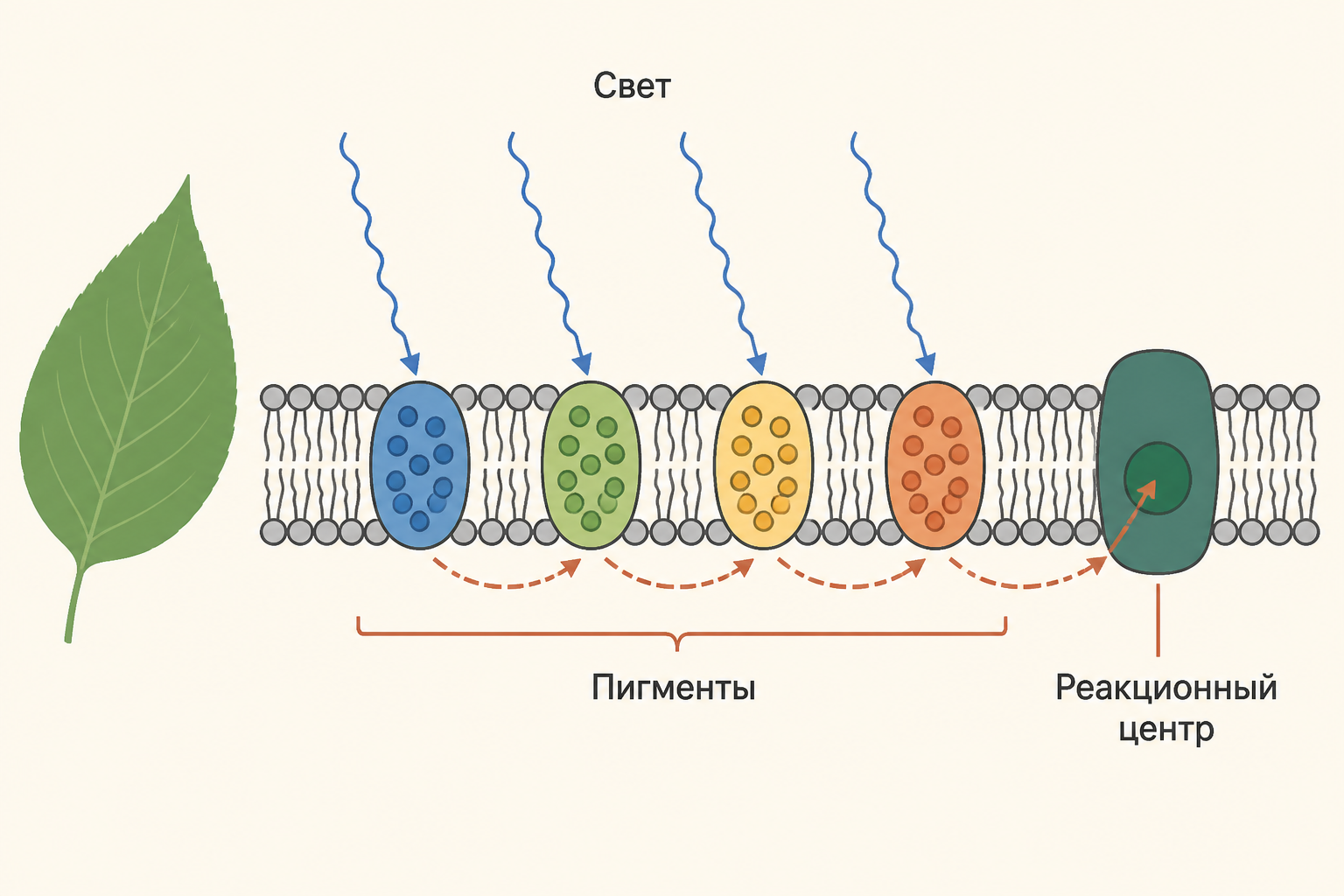

Хроматограмма делает видимым то, что скрыто в зелёном цвете листа: свет собирает не одна молекула. Хлорофиллы a и b входят в светособирающие комплексы; каротиноиды поглощают в других участках спектра и участвуют в защите от избыточного возбуждения. Энергия поглощения направляется к реакционным центрам фотосистем. Связь между набором пигментов, спектром и эффективностью процесса подробнее раскрывает материал о квантовом выходе фотосинтеза.

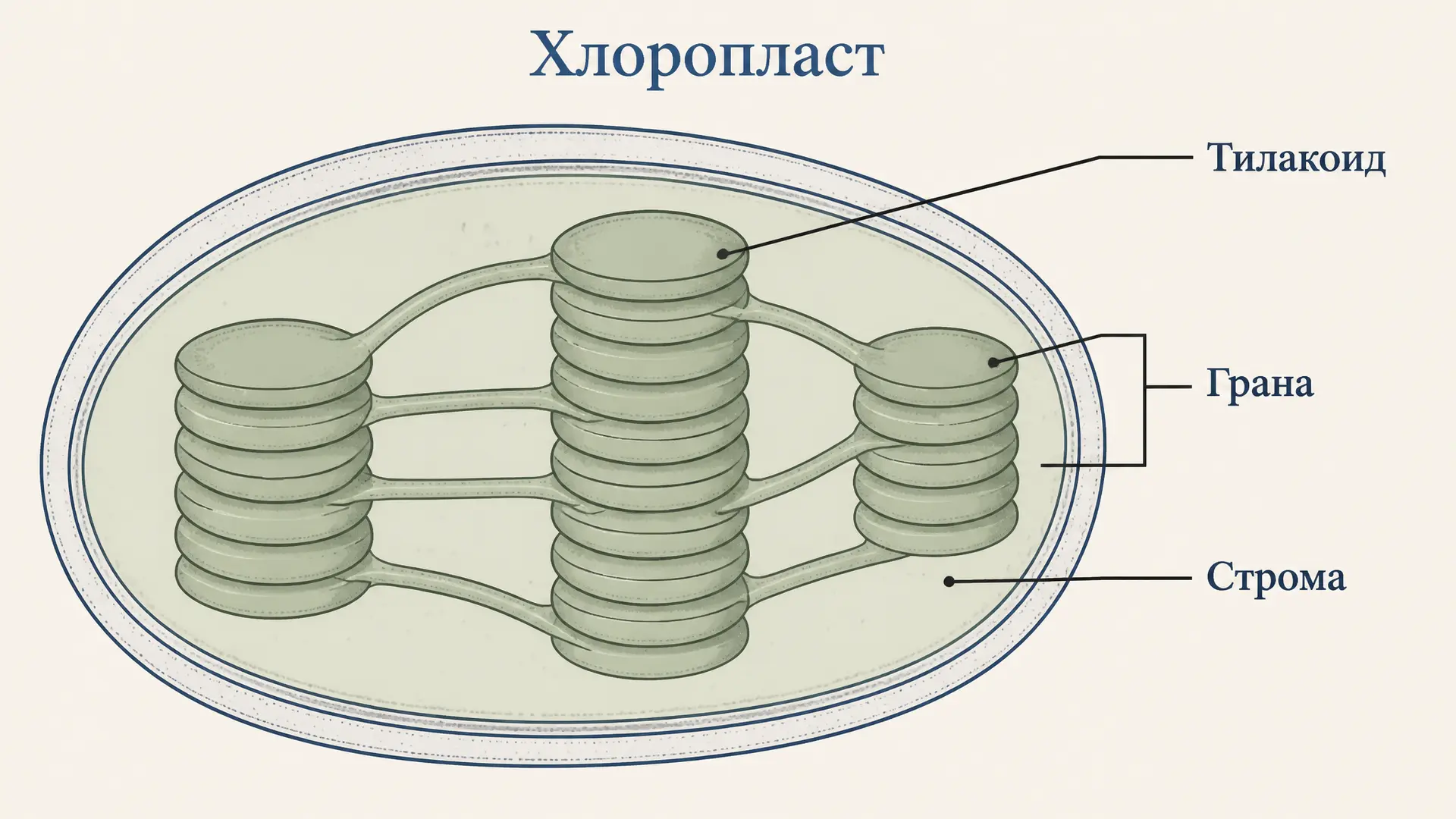

Пигменты находятся в мембранах тилакоидов хлоропласта, а не свободно плавают в клетке. Полезно сопоставить результат опыта со строением хлоропласта: экстракция разрушает исходную мембранную организацию, но позволяет отдельно увидеть её молекулярные компоненты. Разная окраска осенних листьев тоже становится понятнее: при разрушении зелёного хлорофилла заметнее остаются жёлтые и оранжевые каротиноиды.

Частые ошибки

• Старт погружён в растворитель. Экстракт смывается в банку, а не разделяется на полоске.
• Пятно слишком большое или его нанесли один раз очень мокрым. Зоны перекрываются; лучше несколько тонких высушенных нанесений.
• Фронт не помечен сразу. После испарения измерить $a$ уже нельзя.
• Делают вывод о веществе по цвету и Rf без контроля условий. Нужны хотя бы параллельная дорожка и известный стандарт.

FAQ

Почему лист зелёный, если на нём есть жёлтые пигменты?

Зелёные хлорофиллы обычно маскируют каротиноиды по интенсивности окраски. Разделение разносит молекулы по зонам и снимает это наложение цветов.

Можно ли использовать воду вместо спирта или ацетона?

Для извлечения листовых пигментов и их перемещения вода обычно неудачна: многие из них плохо в ней растворяются. Растворитель подбирают под материал, фазу и правила безопасности конкретной лаборатории.

Почему Rf двух опытов различается?

Меняются сорбент, состав и насыщение элюента, влажность, температура, концентрация экстракта и техника нанесения. Поэтому Rf - сравнительный показатель при фиксированных условиях.

Коротко

Хроматография пигментов листа разделяет смесь по её взаимодействию с неподвижной фазой и растворителем. Отмечайте старт и фронт, измеряйте центр каждой зоны и считайте $R_f = b/a$. Порядок цветных полос объясняют только через конкретную пару фаз, а биологический смысл опыта - в том, что зелёный лист использует целый набор светособирающих и защитных пигментов.
