Электроокулография: как записывают движения глаз

Представьте простую задачу: человек читает строку, быстро переводит взгляд на новое слово, моргает, а затем засыпает. Как узнать, где были быстрые скачки взгляда, где медленное блуждание, а где закрытие век? Один из способов - электроокулография, или ЭОГ. Она не фотографирует глаз и не записывает изображение зрачка. Вместо этого кожа вокруг глаз улавливает изменения электрического поля, связанного с положением глазного яблока.

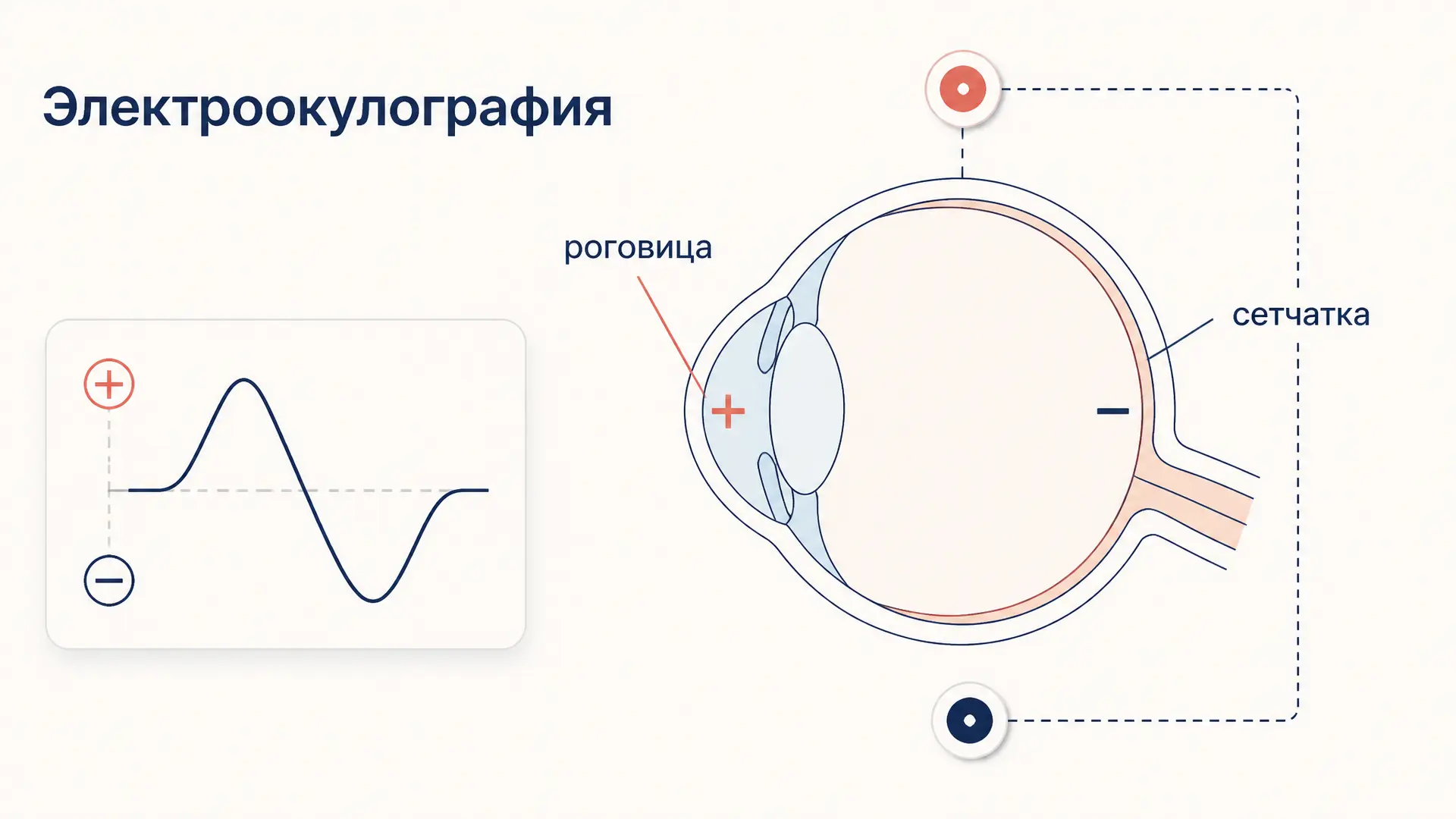

В основе метода лежит корнео-ретинальный, или корнео-фундальный, потенциал: роговица относительно положительна, а задние отделы глаза - отрицательны. Такой глаз можно представить как небольшой электрический диполь. Когда он поворачивается, меняется ориентация диполя относительно электродов, и усилитель видит изменение напряжения. Это хороший пример измерения, где физиологический сигнал превращается в косвенный, но полезный след поведения. Похожую осторожность важно сохранять и при чтении ритмов ЭЭГ: запись отражает электрическую динамику, но не является готовым толкованием мысли или намерения.

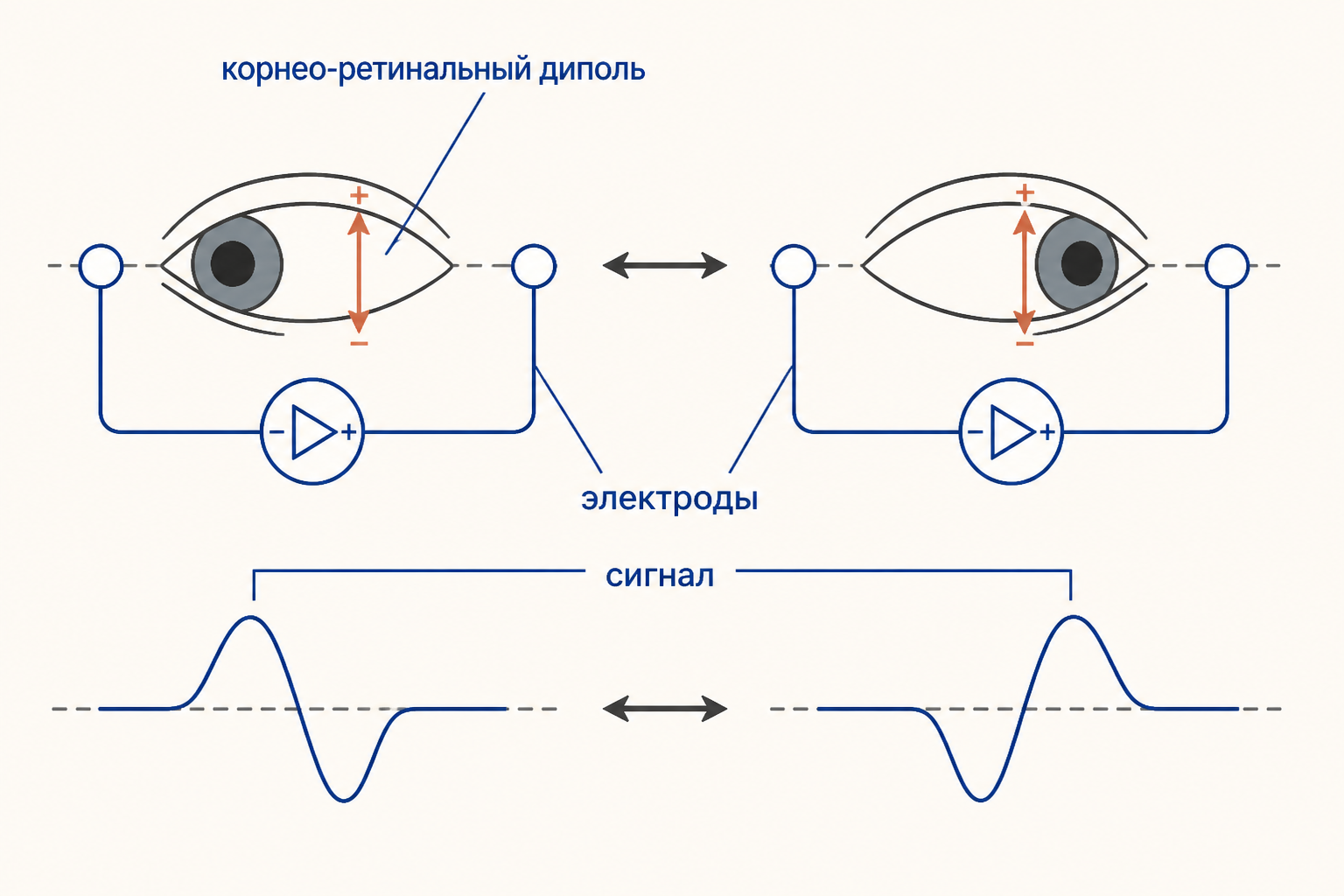

Корнео-ретинальный потенциал как диполь

У глаза есть постоянный потенциал покоя, который в учебной схеме направлен от сетчатки к роговице. Важно не запоминать одно «магическое» число: абсолютная величина зависит от условий, адаптации к свету, контакта электродов и усилителя. Для регистрации движения важнее не сам уровень, а его изменение при повороте глаза.

Если роговица приближается к электроду, этот электрод становится относительно более положительным; при движении в противоположную сторону знак и величина разности меняются. Поэтому ЭОГ обычно строят как биполярные каналы. Такой канал не сообщает в каждый момент точный угол взгляда без калибровки, но позволяет увидеть направление и время движения. Это принципиальное различие между «напряжением на коже» и прямым изображением того, что человек видит.

Рассчитать для своей задачи

Тот же потенциал объясняет глазные артефакты на ЭЭГ: движения глаз создают заметную разность потенциалов на лобных и периорбитальных электродах. Поэтому ЭОГ-канал часто добавляют к ЭЭГ не только ради отдельного исследования, но и чтобы распознавать моргания и исключать их из анализа мозгового сигнала.

Куда ставят электроды

Для горизонтального канала пару электродов размещают у внутреннего и наружного уголков глаза. При взгляде влево или вправо меняется проекция диполя на эту ось. Для вертикального канала электроды ставят над и под глазом, чтобы уловить взгляд вверх, вниз и часть движений век. Опорный или референтный электрод располагают на участке, выбранном схемой регистрации: например, на лбу, мочке уха или другом электрически спокойном месте.

Такое описание не означает, что любую наклейку можно поставить «примерно рядом». Нужны подготовка кожи, устойчивый контакт, симметрия и проверка импеданса. Вертикальный канал особенно уязвим к морганию: движение век даёт крупный сигнал, который может быть сильнее небольшого вертикального перемещения глаза. В клиническом протоколе электроды и условия задаются стандартом, а в поведенческом эксперименте дополнительно фиксируют монтаж и калибровку.

Как в записи выглядят саккады

Саккада - быстрый перевод взгляда с одной точки на другую. На ЭОГ она обычно выглядит как быстрый переход уровня с последующим новым плато. Чем больше поворот, тем больше изменение проекции диполя, но зависимость не следует считать идеальным транспортиром угла: влияют начальное положение, ось, форма глаза и контакт с кожей.

Перед экспериментом человек может смотреть на несколько меток, расположенных слева и справа от центра. По этим известным положениям строят калибровку и оценивают, какой диапазон сигнала соответствует определённому повороту. Затем в записи ищут начало движения, длительность перехода, направление и интервал фиксации. Небольшие микросаккады и быстрые изменения могут быть труднее различимы, чем крупные переводы взгляда.

Медленные движения глаз имеют другой рисунок: уровень сигнала плавно дрейфует, а не перескакивает. Они важны при засыпании и стадировании сна. Если исследователь смотрит только на резкие фронты, он рискует пропустить именно тот физиологический признак, ради которого были добавлены каналы ЭОГ.

ЭОГ во сне и при чтении

В полисомнографии ЭОГ используют вместе с ЭЭГ и электромиографией. Медленные движения глаз помогают увидеть переход к сну, а быстрые движения глаз - один из признаков REM-сна. Но один канал не «ставит» стадию: признаки оценивают в совокупности с активностью мозга, тонусом мышц и временным окном записи. В этом смысле ЭОГ дополняет, а не заменяет описание стадий сна по ЭЭГ.

При чтении можно исследовать чередование фиксаций и саккад, возвраты к уже прочитанному и изменение паттерна при усложнении текста. ЭОГ хорошо показывает сам факт горизонтального перемещения и его приблизительный тайминг, но обычно плохо отвечает, на какую именно букву или точку страницы направлен взгляд. Для такого вопроса нужна пространственная привязка: камера, инфракрасный трекер или известная геометрия задания. Исследование чтения поэтому полезно связывать с темами селективного внимания, а не приписывать каждой паузе один-единственный смысл.

ЭОГ и айтрекинг: что именно измеряется

Айтрекинг в узком смысле чаще использует камеру и инфракрасное освещение, чтобы оценить положение зрачка, отражения роговицы и точку взгляда на экране. ЭОГ измеряет электрическую разность потенциалов вокруг глаз. Отсюда вытекает практическая таблица различий.

• Контакт. ЭОГ требует электродов на коже; видеотрекинг обычно бесконтактный.
• Закрытые глаза. ЭОГ может регистрировать поворот глаз при закрытых веках, что особенно полезно во сне; камера теряет зрачок.
• Пространственная точность. Видеосистема обычно лучше восстанавливает точку взгляда и координаты на экране; ЭОГ даёт более грубую оценку и нуждается в калибровке.
• Движение и свет. ЭОГ не зависит от видимости зрачка, но чувствительна к дрейфу, поту, смещению электродов и мышечным помехам. Камера зависит от освещения, положения головы и качества изображения.
• Временная динамика. Оба метода могут фиксировать быстрые события, но итоговая точность определяется конкретным усилителем, камерой, частотой дискретизации и алгоритмом.

Поэтому вопрос «какой метод лучше» некорректен без задачи. Для грубой регистрации саккад в темноте и для сна ЭОГ практична. Для карты фиксаций по буквам, кнопкам и объектам сцены чаще нужен айтрекер.

Применение в интерфейсах и экспериментах

ЭОГ применяют в интерфейсах, где достаточно распознать направление взгляда или намеренное моргание: например, для переключения между крупными элементами. Однако сигнал нельзя бездумно превращать в команду. Естественное моргание, разговор, улыбка и напряжение век могут выглядеть как событие управления. Надёжный интерфейс вводит порог, период подтверждения и защиту от случайного срабатывания.

В психофизиологическом опыте ЭОГ полезна как синхронный маркер: начало саккады можно сопоставить с предъявлением стимула, ответом или изменением ЭЭГ. Но корреляция по времени не говорит, что движение глаза вызвало наблюдаемый эффект. Такая логика особенно важна при изучении психофизиологической проблемы, где измеряемый сигнал и его теоретическая интерпретация находятся на разных уровнях.

Частые ошибки

• Называть ЭОГ изображением взгляда. Это электрический прокси положения глаза, а не фотография поля зрения.
• Путать моргание с вертикальной саккадой. Сравнивают каналы, форму волны и видеозапись протокола, если она есть.
• Считать любой скачок саккадой. Проверяют движение головы, контакт электродов, мышечную активность и сетевые наводки.
• Сравнивать амплитуды без калибровки. Кожа, монтаж и дрейф меняют масштаб сигнала.

FAQ

Можно ли видеть ЭОГ через закрытые глаза? Да, электрический диполь глаза продолжает менять ориентацию, поэтому горизонтальные и вертикальные движения можно регистрировать. Но веки добавляют собственные артефакты, особенно при моргании.

Определяет ли ЭОГ точку, на которую смотрит человек? Обычно только приблизительно. Для точной координаты на экране чаще используют видеотрекинг или комбинируют его с ЭОГ и геометрией эксперимента.

ЭОГ и ЭРГ - одно и то же? Нет. ЭОГ используют для изменений корнео-ретинального потенциала и движений глаза, а ЭРГ регистрирует ответ сетчатки на световой стимул. В клинической офтальмологии эти исследования могут дополнять друг друга.

Коротко

Электроокулография регистрирует движения глаз через изменения ориентации корнео-ретинального диполя. Горизонтальные электроды стоят у уголков глаз, вертикальные - над и под ними; саккады дают быстрые переходы, а медленные движения помогают исследовать сон и чтение. ЭОГ работает при закрытых глазах и проста для синхронизации, но уступает айтрекингу в точности координат и требует контроля морганий, дрейфа и контакта электродов.
