Эффект Оверхаузера ядерный: усиление сигнала ЯМР

Ядерный эффект Оверхаузера (NOE, от англ. Nuclear Overhauser Effect) - это изменение интенсивности сигнала одного ядра в спектре ЯМР, когда переходы соседнего ядра насыщают радиочастотным полем. Он возникает из-за диполь-дипольной связи между близкими ядрами и переноса между ними неравновесной заселённости спиновых уровней. Эффект назван по имени Альберта Оверхаузера, предсказавшего его в 1953 году для электрон-ядерной системы; вскоре оказалось, что он работает и между двумя ядрами. Ниже разберём механизм, формулу усиления и почему NOE стал главным инструментом для измерения межъядерных расстояний. Если нужно решить конкретную задачу по NOE - соберите её в форме под обложкой, а оценить максимальное усиление поможет калькулятор ниже.

Что такое ядерный эффект Оверхаузера

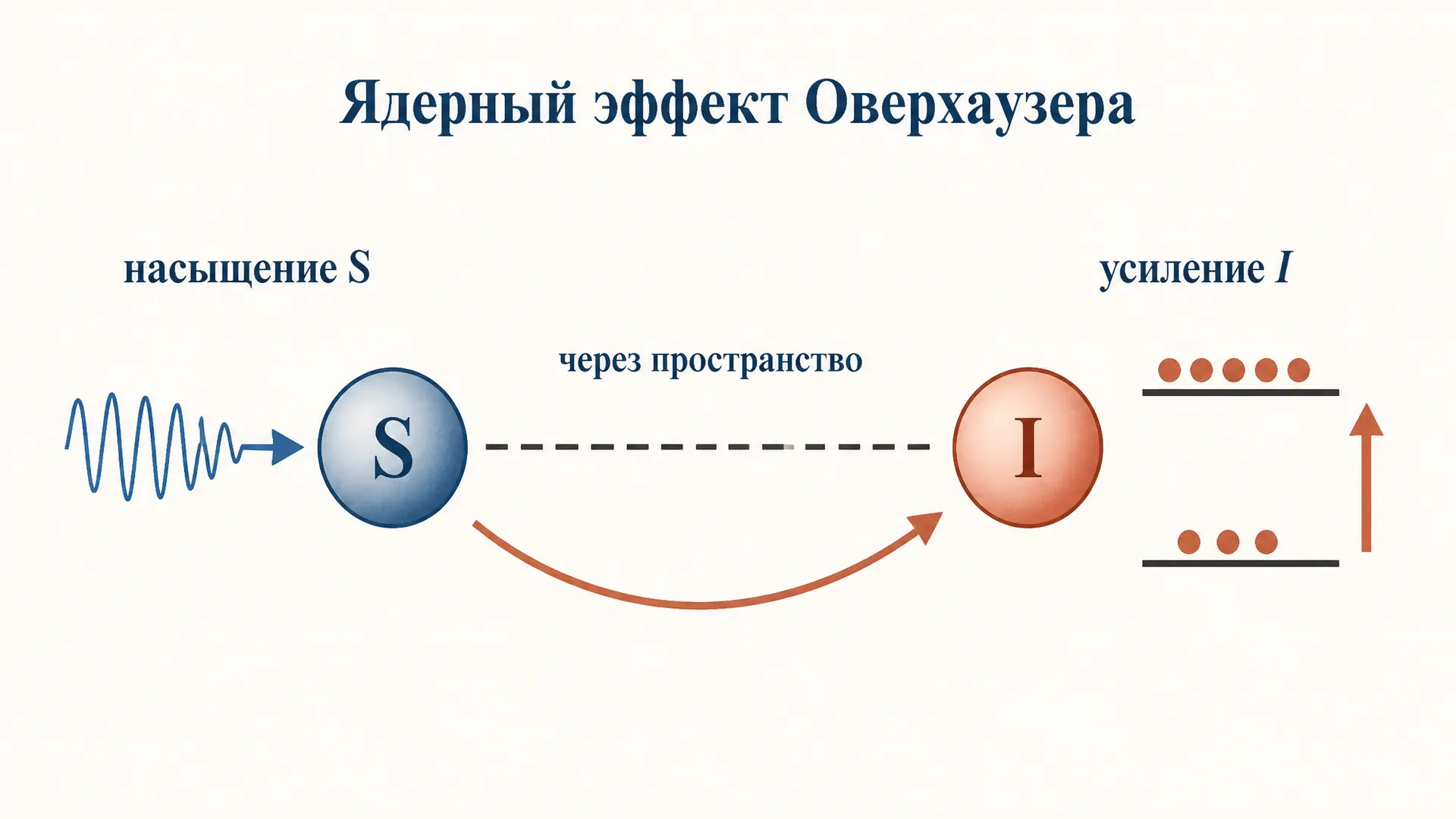

В равновесии заселённости спиновых уровней ядра подчиняются распределению Больцмана: на нижнем уровне ядер чуть больше, чем на верхнем, и именно эта разность даёт наблюдаемый сигнал ЯМР. Если радиочастотным полем непрерывно насыщать переходы одного ядра (назовём его $S$), его уровни выравниваются по заселённости. Система стремится вернуться к равновесию через релаксацию, и если поблизости есть второе ядро $I$, связанное с $S$ диполь-дипольным взаимодействием, то восстановление идёт по «кросс-каналам» - переходам, в которых оба спина переворачиваются согласованно.

Именно эти кросс-переходы перераспределяют заселённость так, что разность уровней наблюдаемого ядра $I$ меняется, а значит, меняется и его сигнал. Это и есть NOE: насыщая один спин, мы косвенно усиливаем (или ослабляем) другой, физически с ним не связанный через химические связи, но близкий в пространстве.

Ключевое слово здесь - «в пространстве». NOE не передаётся по цепочке ковалентных связей, как спин-спиновое расщепление; он чувствует прямую близость ядер сквозь пространство. Поэтому два протона на разных концах молекулы, случайно сблизившиеся из-за её сворачивания, дадут NOE, хотя по структуре они далеки.

Рассчитать для своей задачи

Механизм: диполь-дипольное взаимодействие

Магнитный момент каждого ядра создаёт вокруг себя локальное магнитное поле. Соседнее ядро его «чувствует» - это и есть прямое диполь-дипольное взаимодействие. В жидкости молекулы быстро и хаотично вращаются, поэтому усреднённое по времени диполь-дипольное поле зануляется и не даёт расщепления в спектре. Но флуктуации этого поля, вызванные вращением молекулы, как раз и запускают релаксацию - переходы между спиновыми уровнями.

Среди этих релаксационных переходов есть два критически важных:

• Кросс-релаксация с двойным переворотом (переход $W_2$) - оба спина переворачиваются вверх одновременно. Она усиливает сигнал соседа.
• Кросс-релаксация с нулевым квантом (переход $W_0$) - один спин вверх, другой вниз. Она ослабляет сигнал.

Какой из каналов перевесит, зависит от скорости вращения молекулы, то есть от времени корреляции $\tau_c$. У малых, быстро вращающихся молекул доминирует $W_2$, и NOE положительный. У больших, медленных молекул (белки, полимеры) перевешивает $W_0$, и NOE становится отрицательным. Между ними есть точка, где эффект обращается в ноль - это важно учитывать при выборе условий эксперимента.

Формула усиления сигнала

Количественно NOE описывают через коэффициент усиления $\eta$ - относительное изменение интенсивности наблюдаемого сигнала:

$$\eta = \frac{I - I_0}{I_0}$$

где $I_0$ - интенсивность сигнала в равновесии, $I$ - после насыщения партнёра. Максимально достижимое значение зависит только от гиромагнитных отношений двух ядер:

$$\eta_{\max} = \frac{\gamma_S}{2\,\gamma_I}$$

Здесь $\gamma_S$ - гиромагнитное отношение насыщаемого ядра, $\gamma_I$ - наблюдаемого. Для гомоядерного случая (протон насыщает протон, $\gamma_S = \gamma_I$) предельное усиление равно $\eta_{\max} = 0{,}5$, то есть сигнал может вырасти на 50 %. Если же насыщать ядро с большим $\gamma$, выигрыш растёт пропорционально:

$$\begin{aligned} {}^1\text{H} \to {}^{13}\text{C}:\quad &\eta_{\max} = \frac{\gamma_H}{2\,\gamma_C} \approx 2{,}0 \\ {}^1\text{H} \to {}^{15}\text{N}:\quad &\eta_{\max} = \frac{\gamma_H}{2\,\gamma_N} \approx -5{,}0 \end{aligned}$$

Отрицательный знак для азота-15 связан с тем, что его $\gamma$ отрицательно. На этом стоит вся техника усиления сигнала редких ядер: насыщая обильные протоны, мы кратно поднимаем слабый сигнал углерода или азота.

Связь NOE с расстоянием между ядрами

Самое ценное свойство NOE для определения структуры - резкая зависимость от расстояния. Скорость кросс-релаксации, а значит и величина начального NOE, обратно пропорциональна шестой степени расстояния между ядрами:

$$\eta \propto \frac{1}{r^6}$$

Эта зависимость настолько крутая, что NOE «выключается» уже на расстояниях больше примерно 5 ангстрем. Зато в пределах этой сферы по интенсивности NOE можно восстановить относительное расстояние:

$$\frac{r_{ij}}{r_{\text{ref}}} = \left(\frac{\eta_{\text{ref}}}{\eta_{ij}}\right)^{1/6}$$

то есть, зная одно опорное расстояние (например, между геминальными протонами, где $r$ известно из геометрии), все остальные можно откалибровать. Именно так из набора NOE строят сеть пространственных ограничений и сворачивают трёхмерную структуру молекулы.

На практике расстояния не определяют как точное число, а сортируют по интенсивности на три группы: сильный NOE (примерно до 2,5 Å), средний (до 3,5 Å) и слабый (до 5 Å). Такие «мягкие» ограничения с запасом надёжнее точечных значений, потому что в реальной молекуле есть подвижность, а интенсивность NOE усредняется по конформациям. Зато даже десятки приблизительных ограничений вместе жёстко фиксируют укладку молекулы.

Рассчитать для своей задачи

Где применяется: от структуры белков до DNP

Практическая ценность NOE огромна и охватывает несколько уровней.

В структурной биологии двумерный эксперимент NOESY (NOE SpectroscopY) даёт карту всех пар близких протонов в белке или нуклеиновой кислоте. Сотни таких ограничений, обработанные алгоритмами молекулярной динамики, позволяют определить пространственную структуру биомолекулы в растворе - это конкурент рентгеноструктурного анализа.

В органической химии NOE-разностный эксперимент решает задачу определения стереохимии: какой из двух изомеров образовался, как ориентированы заместители, цис или транс расположены группы. Если облучение одного протона усиливает другой, значит, они близки в пространстве. Классический пример - различение двойных связей: у цис-изомера протоны по разные стороны связи сближены и дают заметный NOE, у транс-изомера их нет. То же касается аксиальных и экваториальных заместителей в циклах и определения относительной конфигурации в природных соединениях.

Наконец, исходный, электрон-ядерный вариант эффекта лёг в основу DNP (Dynamic Nuclear Polarization) - динамической поляризации ядер. Поскольку гиромагнитное отношение электрона почти в 660 раз больше протонного, перенос поляризации с электронов на ядра даёт колоссальное усиление сигнала - это и предсказывал Оверхаузер. Современный DNP поднимает чувствительность ЯМР на два-три порядка, делая возможными эксперименты, немыслимые без него. Сходный принцип переноса возмущения от одной подсистемы к другой встречается и в магнитной восприимчивости вещества.

Частые ошибки

• Путают NOE со спин-спиновым расщеплением. Расщепление (J-связь) передаётся через ковалентные связи и видно в обычном спектре; NOE передаётся через пространство и проявляется только при насыщении партнёра.
• Игнорируют знак эффекта. У больших молекул NOE отрицателен; если ждать положительного усиления, можно ошибочно решить, что эффекта нет, тогда как сигнал просто уменьшается.
• Используют установившийся NOE для расстояний. Закон $1/r^6$ строго работает только для начальной скорости нарастания (build-up); в установившемся режиме спиновая диффузия искажает картину.
• Забывают про спиновую диффузию. В крупных молекулах NOE может «перепрыгивать» через промежуточные протоны, давая ложные близкие контакты.
• Считают, что NOE работает на любом расстоянии. За пределами ~5 Å эффект практически исчезает из-за зависимости от шестой степени.

FAQ

Чем ядерный эффект Оверхаузера отличается от обычного эффекта Оверхаузера? Исходный эффект Оверхаузера описывал перенос поляризации с электронов на ядра (электрон-ядерный). Ядерный вариант (NOE) - это перенос между двумя ядрами. Механизм один и тот же: насыщение одной подсистемы меняет заселённость уровней другой через кросс-релаксацию.

Почему NOE зависит именно от шестой степени расстояния? Скорость диполь-дипольной кросс-релаксации пропорциональна квадрату энергии взаимодействия, а сама энергия диполь-дипольной связи спадает как $1/r^3$. Возведение в квадрат и даёт $1/r^6$ - отсюда исключительная чувствительность к расстоянию и резкое «выключение» эффекта.

Может ли NOE быть отрицательным и что это значит? Да. Знак определяется балансом каналов $W_2$ и $W_0$, который зависит от времени корреляции $\tau_c$. Для медленно вращающихся больших молекул (белки) NOE отрицателен - сигнал партнёра ослабляется, а не усиливается. Это нормальный режим, а не отсутствие эффекта.

Коротко

Ядерный эффект Оверхаузера - это перенос неравновесной заселённости между близкими ядрами через диполь-дипольную кросс-релаксацию: насыщая один спин, мы меняем сигнал другого. Максимальное усиление задаётся отношением гиромагнитных коэффициентов $\eta_{\max} = \gamma_S/2\gamma_I$, а сама величина эффекта спадает как $1/r^6$, что делает NOE точной «линейкой» для межъядерных расстояний и фундаментом методов NOESY и DNP.
