Константа спин-спинового взаимодействия в ЯМР

В спектре ЯМР сигнал протона редко выглядит одной линией - почти всегда он расщеплён на несколько. Причина расщепления - спин-спиновое взаимодействие: магнитные моменты ядер передают информацию о своём состоянии соседним ядрам через электроны связей. Мера этого взаимодействия - константа спин-спинового взаимодействия $J$, которую измеряют в герцах. Она одна из ключевых структурных меток молекулы: по $J$ судят о длинах связей, двугранных углах, конфигурации двойных связей и пространственном расположении заместителей. Ниже разберём, как $J$ проявляется в форме сигнала, почему она не зависит от поля прибора и как по ней прочитать геометрию фрагмента. Калькулятор ниже позволяет смоделировать любой мультиплет прямо на странице.

Природа спин-спинового взаимодействия

Два ядра с ненулевым спином, разделённые двумя-тремя ковалентными связями, взаимодействуют не напрямую через пространство, а через электроны связи. Электроны «чувствуют» ориентацию спина соседнего ядра и слегка меняют локальное поле у наблюдаемого ядра. Механизм описывается оператором Гейзенберга:

$\hat{H}_{SS} = 2\pi J \, \hat{\mathbf{I}}_A \cdot \hat{\mathbf{I}}_X,$

где $\hat{\mathbf{I}}_A$ и $\hat{\mathbf{I}}_X$ - операторы спина взаимодействующих ядер, а $J$ - скалярная константа взаимодействия. Слово «скалярная» важно: в отличие от дипольного взаимодействия, скалярная связь не усредняется при быстром молекулярном движении в растворе и поэтому наблюдается в жидкофазных спектрах. Именно поэтому мультиплеты видны даже в спектрах подвижных жидкостей.

Знак $J$ бывает положительным и отрицательным, но в обычном спектре 1H это не видно - важна только абсолютная величина. Положительный $J$ означает, что антипараллельная ориентация спинов энергетически выгоднее; отрицательный - обратное. Для большинства однозвенных связей C-H значение $^1J$ около 125 Гц, и оно положительно.

Физически происходит следующее: ядро A имеет спин $+1/2$ или $-1/2$. В присутствии соседнего ядра X каждая ориентация спина A создаёт два слегка различающихся энергетических состояния: сумму нулевого химического сдвига и небольшого вклада $\pm J/2$ от взаимодействия. В спектре это выглядит как два перекрывающихся сигнала, сдвинутых на $J$ Гц, - дублет. Для двух соседних ядер X статистически возможны состояния $(+1/2,+1/2)$, $(+1/2,-1/2)$, $(-1/2,+1/2)$, $(-1/2,-1/2)$ - четыре варианта, где средние два дают одинаковый сдвиг, образуя центральную линию с удвоенной интенсивностью. Результат: триплет 1:2:1.

Рассчитать для своей задачи

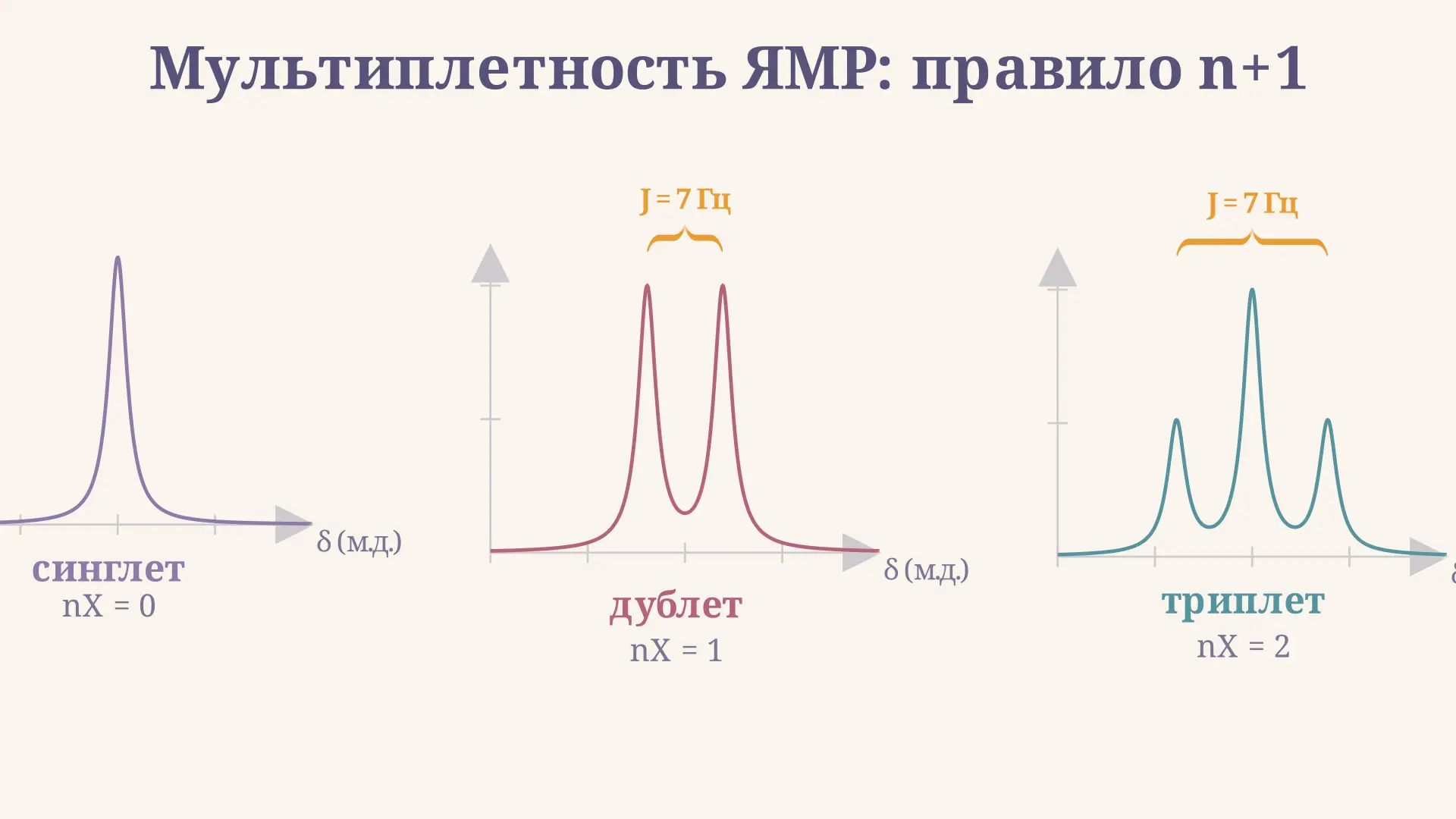

Правило n+1 и треугольник Паскаля

Число линий в мультиплете зависит от числа эквивалентных соседних ядер $n_X$ с магнитным моментом $I = 1/2$:

$\text{число линий} = n_X + 1.$

Интенсивности линий внутри мультиплета задаются коэффициентами треугольника Паскаля строки $n_X$:

Расстояние между соседними линиями мультиплета одинаково и равно $J$ в герцах - независимо от рабочей частоты прибора. Это принципиальное отличие $J$ от химического сдвига: сдвиг в герцах растёт пропорционально полю, а $J$ остаётся постоянным.

Правило n+1 строго выполняется только тогда, когда все $n_X$ ядер химически и магнитно эквивалентны и имеют один и тот же $J$ по отношению к наблюдаемому ядру. Если соседи неэквивалентны - имеют разные $J$ - то мультиплет строится как произведение расщеплений: сначала по первому $J$, затем каждую линию расщепляют вторым $J$. Например, протон с двумя разными соседними протонами (дублет от первого, $J_1 = 10$ Гц) и (дублет от второго, $J_2 = 4$ Гц) даёт дублет дублетов (dd): 4 линии с интенсивностями 1:1:1:1, расположенные не равноотстоящим способом, а характерным «квадратным» паттерном. В литературе такой мультиплет описывают как dd ($J_1$, $J_2$).

J в единицах м.д. и независимость от поля

В спектрометрии принято выражать химические сдвиги в безразмерных миллионных долях (м.д., ppm), чтобы не зависеть от поля прибора. С константой $J$ правило обратное: её всегда указывают в герцах, потому что именно в герцах она инвариантна.

Пересчёт прост:

$J_{\text{м.д.}} = \frac{J_{\text{Гц}}}{\nu_0},$

где $\nu_0$ - рабочая частота спектрометра в мегагерцах. При переходе со спектрометра 300 МГц на 600 МГц расщепление $J = 7$ Гц в герцах не меняется, но в «ширине спектра» занимает вдвое меньшую долю: $J_{\text{м.д.}} = 7/600 \approx 0.012$ м.д. против $7/300 \approx 0.023$ м.д. на более слабом приборе. Именно поэтому на высокопольных спектрометрах мультиплеты выглядят более сжатыми, а разрешение перекрывающихся сигналов лучше.

Рассчитать для своей задачи

Система обозначений: $^n J_{XY}$

Константы принято обозначать по схеме $^nJ_{XY}$, где $n$ - число связей между взаимодействующими ядрами X и Y. Число слева вверху (надстрочная цифра) называют числом звеньев или порядком константы. Пример: $^3J_{\text{HH}}$ - вицинальная константа между двумя протонами через три связи (H-C-C-H); $^1J_{\text{CH}}$ - однозвенная константа C-H. Если ядра одного элемента (обе позиции - протоны), нижний индекс иногда опускают: $^3J$ вместо $^3J_{\text{HH}}$.

В литературе встречается термин «константа спин-спиновой связи» (КССС) наряду с «константой спин-спинового взаимодействия» (КССВ) - это одно и то же, просто разные переводные традиции. В английском источнике используют термин coupling constant, J-coupling или scalar coupling.

Типы констант J и структурная информация

Константы классифицируют по числу связей между взаимодействующими ядрами:

• $^1J$ (однозвенная) - между непосредственно связанными ядрами. Для $^1J(\text{C-H})$ характерны значения 125-250 Гц; их величина зависит от гибридизации (sp$^3$ $\approx$ 125 Гц, sp$^2$ $\approx$ 157 Гц, sp $\approx$ 250 Гц).
• $^2J$ (геминальная, двузвенная) - через одно промежуточное ядро: H-C-H. Для протонов метиленовой группы варьирует от 0 до 20 Гц в зависимости от угла H-C-H и заместителей.
• $^3J$ (вицинальная, трёхзвенная) - H-C-C-H. Описывается уравнением Карплуса и несёт прямую информацию о двугранном угле $\phi$:

$^3J = A\cos^2\phi - B\cos\phi + C,$

где $A \approx 9$, $B \approx 0.9$, $C \approx 0$ Гц (типичные значения для H-C-C-H). При $\phi = 0°$ и $\phi = 180°$ $^3J$ максимальна ($\approx$ 9-12 Гц), при $\phi = 90°$ - минимальна ($\approx$ 0-2 Гц). Это основа конформационного анализа в растворе.

• $^4J$ и далее (дальнодействующие) - обычно меньше 3 Гц, иногда наблюдаются в $\pi$-системах и жёстких полициклах.

Рассчитать для своей задачи

Уравнение Карплуса и конформационный анализ

Уравнение Карплуса - один из самых практически важных результатов теории ЯМР. В молекуле с фрагментом H-C-C-H значение $^3J$ можно измерить экспериментально, а затем решить уравнение относительно $\phi$, получив предпочтительный двугранный угол. Это позволяет:

• определять конфигурацию стереоцентров: в транс-изомерах (аксиальный-аксиальный) $\phi \approx 180°$ и $^3J \approx 10$ Гц, в цис-изомерах (аксиальный-экваториальный) $\phi \approx 60°$ и $^3J \approx 4$ Гц;
• оценивать долю конформеров в равновесии: наблюдаемая $J_{\text{obs}}$ - средневзвешенная по населённостям;
• определять вторичную структуру пептидов: в $\alpha$-спирали $\phi \approx -57°$, $^3J(\text{H}_N\text{-H}_\alpha) \approx 4$ Гц; в $\beta$-листе $\phi \approx -120°$, $^3J \approx 9$ Гц.

Практический пример: в сахарах - глюкозе, фруктозе, рибозе - гликозидный водород можно охарактеризовать именно по $^3J$. Для $\alpha$-аномера глюкозы аксиальный H-1 и аксиальный H-2 дают диаксиальный угол около 180°, что приводит к $^3J \approx 7-8$ Гц; для $\beta$-аномера H-1 экваториален, угол $\approx 60°$, и $^3J \approx 3-4$ Гц. Без химической трансформации, только по двум значениям J, можно однозначно различить $\alpha$- и $\beta$-конфигурацию.

Гетероядерные константы

Спин-спиновое взаимодействие не ограничено протонами. Для пар ядер $^{31}$P-$^1$H, $^{19}$F-$^1$H, $^{13}$C-$^1$H константы $J$ часто существенно больше протон-протонных и хорошо различимы даже без специальных экспериментов. Характерные диапазоны:

• $^1J(\text{C-H}) = 100-250$ Гц (зависит от гибридизации C);
• $^2J(\text{C-H}) = 0-10$ Гц;
• $^3J(\text{F-H}) = 0-50$ Гц (вицинальная);
• $^3J(\text{P-H}) = 5-25$ Гц.

Для фосфорорганических соединений $^1J(\text{P-C})$ и $^2J(\text{P-H})$ используются для мониторинга реакций фосфорилирования: наличие большой константы однозначно указывает на прямую связь P-C.

Особого внимания заслуживает $^1J(\text{C-H})$: этот параметр растёт с увеличением s-характера гибридного орбиталя углерода. Для sp$^3$-углерода (тетраэдрический) $^1J(\text{C-H}) \approx 125$ Гц, для sp$^2$ (алкены, ароматика) $\approx 157$ Гц, для sp (алкины) $\approx 250$ Гц. По измеренному $^1J(\text{C-H})$ можно оперативно охарактеризовать степень гибридизации незнакомого соединения ещё до полной расшифровки спектра.

Измерение J на практике

Прямой способ измерить $J$ - считать расстояние между линиями мультиплета на оси химических сдвигов в герцах. Большинство программ обработки спектров (MestReNova, Topspin) имеют функцию «peak picking», которая автоматически находит положения пиков, и функцию «multiplet analysis», строящую симулированный мультиплет по введённым $\delta$ и $J$.

Когда мультиплеты перекрываются (сигнал «второго порядка»), прямое считывание $J$ невозможно, и прибегают к итеративной подгонке: задают предполагаемые значения $J$ и $\delta$, строят теоретический спектр, сравнивают с экспериментальным, уточняют. Для неразрешённых многоядерных систем используют 2D-ЯМР-эксперименты: COSY строит карту взаимодействий (кроссы соединяют взаимодействующие ядра), а J-resolved-спектроскопия разделяет химические сдвиги и мультиплетную структуру по двум осям.

Частые ошибки

• Смешивание J (Гц) и J (м.д.). Константа $J$ должна приводиться в герцах - так она инвариантна к полю прибора. Если в условии задачи дана ширина расщепления в м.д., умножь на рабочую частоту.
• Неправильный подсчёт соседей. В правило n+1 входят только эквивалентные ядра с $I = 1/2$. Ядра с $I > 1/2$ (например, $^2$H с $I = 1$) дают другую мультиплетность: $2nI + 1$ линий.
• Считать J константой угла, а не двугранного угла. В уравнении Карплуса аргумент - двугранный угол H-C-C-H (угол кручения), а не валентный угол C-C-H. Путаница обнуляет структурный вывод.
• Игнорировать знак J при интерпретации спектра. В простом $^1$H-спектре знак $J$ невидим, но в 2D-экспериментах (COSY, HSQC) фазировка пиков зависит от знака - неправильное фазирование при обработке может быть симптомом знаковой путаницы.
• Думать, что J растёт с полем прибора. Именно обратное: на более сильном поле мультиплет выглядит уже в м.д., что облегчает разрешение, но сама константа J в герцах не меняется.

FAQ

Почему константа J измеряется в герцах, а не в м.д.? Константа $J$ характеризует энергию взаимодействия между ядрами, которая не зависит от внешнего магнитного поля: $J$ определяется электронной структурой молекулы. Химический сдвиг в герцах растёт пропорционально полю, поэтому его нормируют на $\nu_0$ (получая м.д.). Для $J$ такое нормирование лишено смысла - константа сама по себе инвариантна.

Что такое мультиплетность и как её определить из структуры? Мультиплетность - число линий в расщеплённом сигнале. Для ядра с $n_X$ эквивалентными соседями I = 1/2 она равна $n_X + 1$. В группе -CH$_2$- каждый из двух протонов имеет двух соседей CH$_2$ и одного соседа соседнего фрагмента. Если это этильная группа CH$_3$-CH$_2$-, то метиленовые протоны имеют 3 соседа (метильные) и дают квартет, а метильные имеют 2 соседа (метиленовые) и дают триплет. Если же у ядра есть соседи двух разных типов с разными J, суммарный рисунок мультиплета - произведение расщеплений: дублет дублетов (dd), квартет дублетов (qd) и т.д. Такой мультиплет расшифровывается последовательно - сначала крупное расщепление (большее J), затем мелкое.

Как по значению $^3J$ определить конфигурацию? По уравнению Карплуса: малое $^3J$ ($<$ 4 Гц) указывает на двугранный угол около 90°, большое ($>$ 8 Гц) - на близость к 0° или 180°. В циклогексане аксиальный-аксиальный диасксиальный угол $\approx$ 180°, поэтому $J_{aa} \approx$ 10-12 Гц; аксиальный-экваториальный $\approx$ 60°, поэтому $J_{ae} \approx$ 4 Гц. Сравнение этих значений с экспериментальными позволяет однозначно отнести протоны к аксиальному или экваториальному положению.

Коротко

Константа спин-спинового взаимодействия $J$ (в герцах) - это расстояние между соседними линиями мультиплета в ЯМР-спектре. Она передаётся через электроны ковалентных связей и не зависит от поля прибора. Число линий мультиплета равно $n_X + 1$, интенсивности - коэффициентам треугольника Паскаля. Вицинальная константа $^3J(\text{H-H})$ описывается уравнением Карплуса и несёт прямую информацию о двугранном угле и конфигурации молекулы в растворе.
