Центры окраски в кристаллах: F-центры и природа цвета

Идеально чистый кристалл каменной соли прозрачен и бесцветен: его запрещённая зона велика, и видимый свет проходит сквозь решётку, не поглощаясь. Но стоит облучить тот же NaCl рентгеном или прогреть в парах натрия - и кристалл наливается янтарно-жёлтым цветом. Окраска появляется не из-за примеси красителя, а из-за дефектов самой решётки, способных захватывать электроны и поглощать свет. Эти дефекты называют центрами окраски. Разберём, как устроен простейший F-центр, почему он поглощает именно в видимом диапазоне и как длина волны поглощения связана с постоянной решётки.

Ниже - интерактивный помощник: выберите тип центра и кристалл, чтобы получить разбор механизма поглощения и расчётную оценку положения полосы.

Что такое центр окраски

Центр окраски - это точечный дефект кристаллической решётки, который имеет собственный уровень энергии внутри запрещённой зоны и поглощает свет в видимой или ближней УФ-области. Поглощение на этом уровне и придаёт прозрачному кристаллу окраску.

Важно отличать центр окраски от примесного красителя. Примесь (например, хром в рубине) - это чужой ион, встроенный в решётку. Центр же окраски строится из «своих» дефектов: вакансий, междоузлий и захваченных ими электронов или дырок. Поэтому окрасить можно даже химически чистый щелочно-галоидный кристалл, просто создав в нём достаточно дефектов.

Большинство центров окраски возникает на анионных или катионных вакансиях. Вакансия нарушает локальную электронейтральность, и решётка «достраивает» баланс, притягивая к дефекту электрон или дырку. Именно захваченный заряд и даёт оптический переход в видимом диапазоне.

F-центр: электрон в анионной вакансии

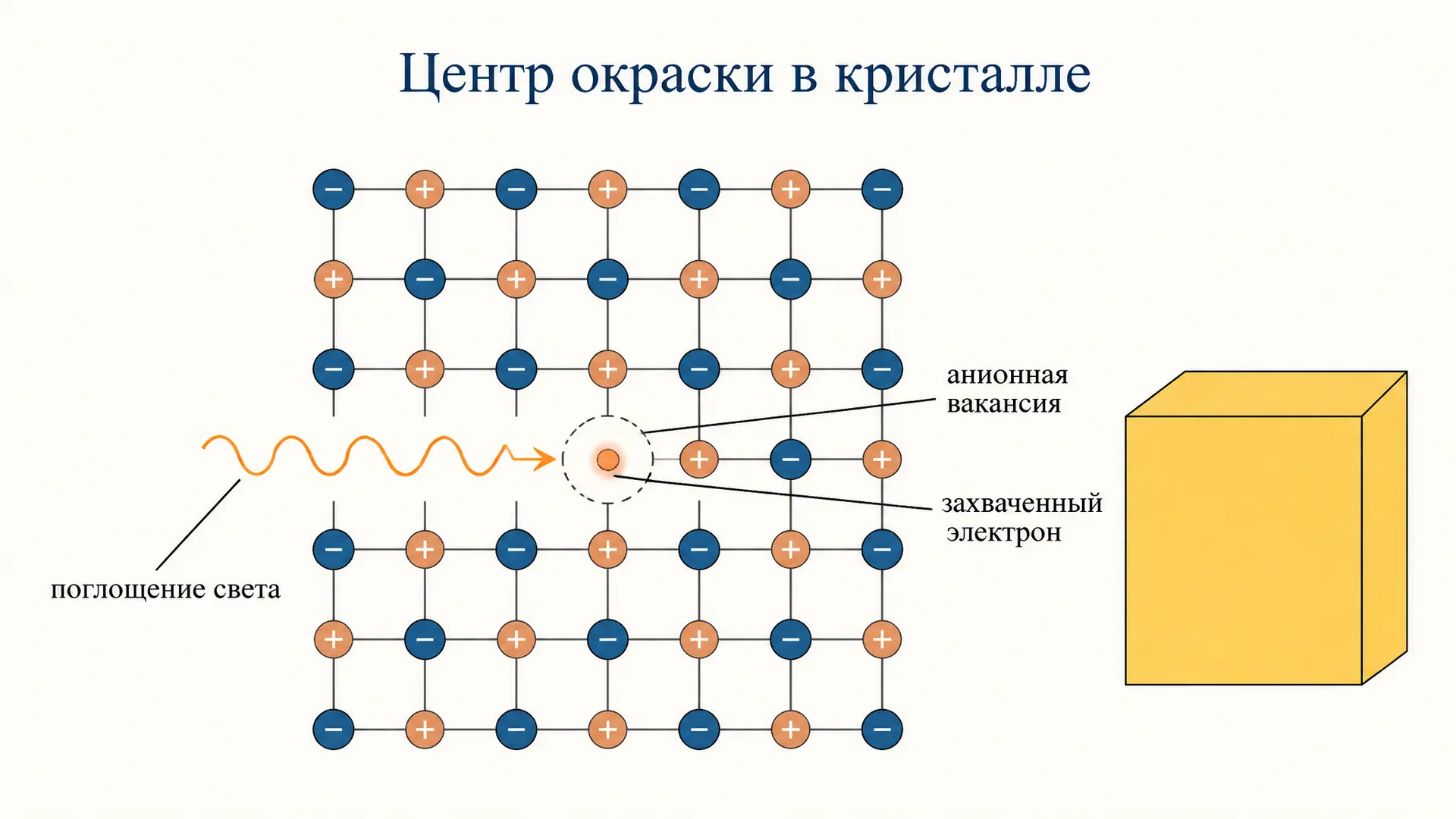

Классический и самый изученный центр окраски - F-центр (от нем. Farbe - цвет). Это анионная вакансия (отсутствующий отрицательный ион), захватившая один электрон. Вакансия аниона имеет эффективный положительный заряд относительно решётки, поэтому притягивает электрон и удерживает его, как простейшая потенциальная яма.

Захваченный электрон ведёт себя похоже на электрон в трёхмерной потенциальной яме: у него есть основное состояние и возбуждённые уровни. Поглощая фотон, электрон переходит с основного уровня на возбуждённый, и именно энергия этого перехода попадает в видимый диапазон. Поэтому полоса поглощения F-центра (её называют F-полосой) лежит, например, у NaCl около 465 нм, у KCl около 565 нм, у KBr около 625 нм.

Грубую оценку энергии перехода даёт модель электрона в кубической яме со стороной порядка постоянной решётки $a$:

$$E \approx \frac{3\pi^2 \hbar^2}{2 m a^2},$$

где $m$ - масса электрона. Отсюда видно главное: чем больше постоянная решётки, тем меньше энергия перехода и тем длиннее волна поглощения. Именно поэтому у бромидов F-полоса смещена в красную сторону сильнее, чем у хлоридов.

Рассчитать для своей задачи

Закон Молво-Айви

Связь положения F-полосы с геометрией решётки описывает эмпирический закон Молво-Айви. Он утверждает, что энергия максимума F-полосы $E_F$ зависит от постоянной решётки $a$ степенным образом:

$$E_F = C \, a^{-n},$$

где $C$ - константа ряда, а показатель $n$ для щелочно-галоидных кристаллов близок к $1{,}8$. В терминах длины волны это означает, что максимум поглощения смещается в красную область при увеличении $a$.

Закон Молво-Айви замечателен тем, что одной простой формулой связывает оптическое свойство (цвет) с чисто структурным параметром (размером элементарной ячейки). Он подтверждает картину F-центра как электрона в яме: размер ямы задаётся решёткой, а энергия уровней - размером ямы. Показатель $n \approx 1{,}8$, близкий к $2$, прямо отражает зависимость $E \propto a^{-2}$ из модели ямы, с поправкой на поляризацию и неидеальность потенциала.

Как создают центры окраски

Есть три основных способа «окрасить» прозрачный кристалл, и все они сводятся к созданию вакансий и заселению их электронами.

1. Аддитивное окрашивание. Кристалл нагревают в парах щелочного металла (NaCl в парах натрия). Избыточные атомы металла садятся на поверхность, отдают электроны в решётку, а недостающие анионы оставляют анионные вакансии. Электроны мигрируют к этим вакансиям и образуют F-центры. Так получают стабильную равновесную окраску.
2. Радиационное окрашивание. Кристалл облучают рентгеном, гамма-квантами или электронами. Излучение выбивает электроны и создаёт пары «вакансия - междоузлие». Электроны захватываются анионными вакансиями, дырки - катионными. Этот механизм важен в дозиметрии и объясняет потемнение оптических стёкол под радиацией.
3. Электролитическое окрашивание. К нагретому кристаллу прикладывают сильное поле с заострённым катодом; от катода в кристалл «впрыскиваются» электроны, создавая характерное облако F-центров.

Аддитивный и радиационный способы дают химически идентичные F-центры - их полосы поглощения совпадают, что и доказало единую природу дефекта.

Рассчитать для своей задачи

Семейство центров: не только F

F-центр - лишь самый простой представитель большого семейства. На его основе строятся более сложные дефекты:

• M-центр (F₂) - два соседних F-центра, объединённых в пару. Даёт собственную полосу поглощения в более длинноволновой области.
• R-центр (F₃) - три F-центра в треугольной конфигурации.
• F′-центр - анионная вакансия, захватившая два электрона; менее устойчив, поглощает в другой области.
• Vₖ-центр - дырочный аналог: дырка, локализованная на паре галоидных ионов (молекулярный ион $\mathrm{X_2^-}$). Это центр окраски с положительным захваченным зарядом.

Чередование F-, M- и R-полос при разной концентрации и температуре даёт богатую картину окраски: один и тот же кристалл может менять цвет при отжиге, когда F-центры объединяются в M- и R-центры. Близкий по идее эффект перестройки оптики решётки разбирается в материале про пьезоэлектрический эффект в кристаллах, где деформация решётки тоже меняет её отклик.

Тепловое и оптическое обесцвечивание

Центры окраски не вечны. При нагреве захваченные электроны получают энергию, освобождаются из вакансий и рекомбинируют - окраска исчезает. Это термическое обесцвечивание; температура, при которой оно идёт, характеризует глубину уровня дефекта.

Окраску можно снять и светом. Если осветить кристалл в полосе поглощения F-центра, электроны переходят в зону проводимости, уходят от вакансий, и F-полоса гаснет - это оптическое обесцвечивание. При этом часто разгораются другие полосы: электроны перезахватываются на иные дефекты. Такая обратимая перестройка лежит в основе фотохромных материалов и некоторых схем оптической памяти.

Кинетику обесцвечивания обычно описывают активационным законом Аррениуса для скорости освобождения электрона:

$$\nu = \nu_0 \exp\!\left(-\frac{E_a}{k_B T}\right),$$

где $E_a$ - энергия активации (глубина уровня), $\nu_0$ - частотный фактор. По температурной зависимости скорости обесцвечивания определяют $E_a$ для конкретного центра.

Где это важно

Центры окраски - не лабораторная экзотика, у них есть прикладное значение:

• Дозиметрия ионизирующего излучения. Число радиационных F-центров пропорционально поглощённой дозе, поэтому окрашивание кристаллов и стёкол используют в дозиметрах.
• Лазеры на центрах окраски. Некоторые центры (F₂⁺, F_A) дают широкую полосу люминесценции и работают как активная среда перестраиваемых ИК-лазеров.
• Геология и драгоценные камни. Дымчатый кварц, голубой топаз, окраска флюорита и аметиста часто обусловлены природными центрами окраски, возникшими под действием естественной радиоактивности за геологические времена.
• Деградация оптики. Потемнение линз и окон под радиацией в космосе и на ускорителях - это наведённые центры окраски; с ними борются специальным составом стекла.

Частые ошибки

• «Центр окраски - это примесь». Нет. Центр окраски строится из собственных дефектов решётки (вакансий и захваченных зарядов), а не из чужих ионов. Примесная окраска (рубин, изумруд) - отдельный механизм.
• «F-центр - это вакансия». Неточно. Сама пустая анионная вакансия света в видимой области не поглощает; F-центром её делает именно захваченный электрон.
• «Цвет зависит только от химии кристалла». На самом деле положение F-полосы задаётся прежде всего постоянной решётки (закон Молво-Айви), а не химическим сортом галогена напрямую.
• «Окраска необратима». Наоборот, центры окраски обесцвечиваются нагревом или светом, и процесс обратим - кристалл можно окрасить и обесцветить много раз.
• «F-центр поглощает в УФ». Для щелочно-галоидных кристаллов F-полоса лежит как раз в видимой области, поэтому кристалл и приобретает видимый глазом цвет.

FAQ

Почему чистый NaCl бесцветен, а с F-центрами - жёлтый? В идеальной решётке нет уровней внутри запрещённой зоны, и видимый свет не поглощается. F-центр создаёт уровень в зазоре; переход электрона на возбуждённый уровень поглощает синюю часть спектра, и в проходящем свете остаётся жёлтая окраска.

Чем F-центр отличается от M- и R-центра? F-центр - одиночная анионная вакансия с электроном. M-центр - это два связанных F-центра, R-центр - три. Они отличаются числом объединённых вакансий и дают разные, обычно более длинноволновые, полосы поглощения.

Как закон Молво-Айви связывает цвет и решётку? Он задаёт степенную зависимость энергии F-полосы от постоянной решётки: $E_F = C a^{-n}$ с $n \approx 1{,}8$. Чем крупнее ячейка, тем меньше энергия перехода и тем длиннее волна поглощения, то есть цвет смещается к красному.

Коротко

Центр окраски - это точечный дефект решётки, создающий уровень в запрещённой зоне и поглощающий видимый свет; именно он окрашивает химически чистый кристалл. Простейший случай - F-центр: анионная вакансия с захваченным электроном, который ведёт себя как частица в потенциальной яме. Положение F-полосы определяется размером решётки и описывается законом Молво-Айви $E_F = C a^{-n}$. Создают центры нагревом в парах металла, облучением или электролитически; обесцвечивают нагревом или светом. Применения - от дозиметрии и перестраиваемых лазеров до объяснения окраски природных минералов.
