Пьезоэлектрический эффект в кристаллах: заряд из давления

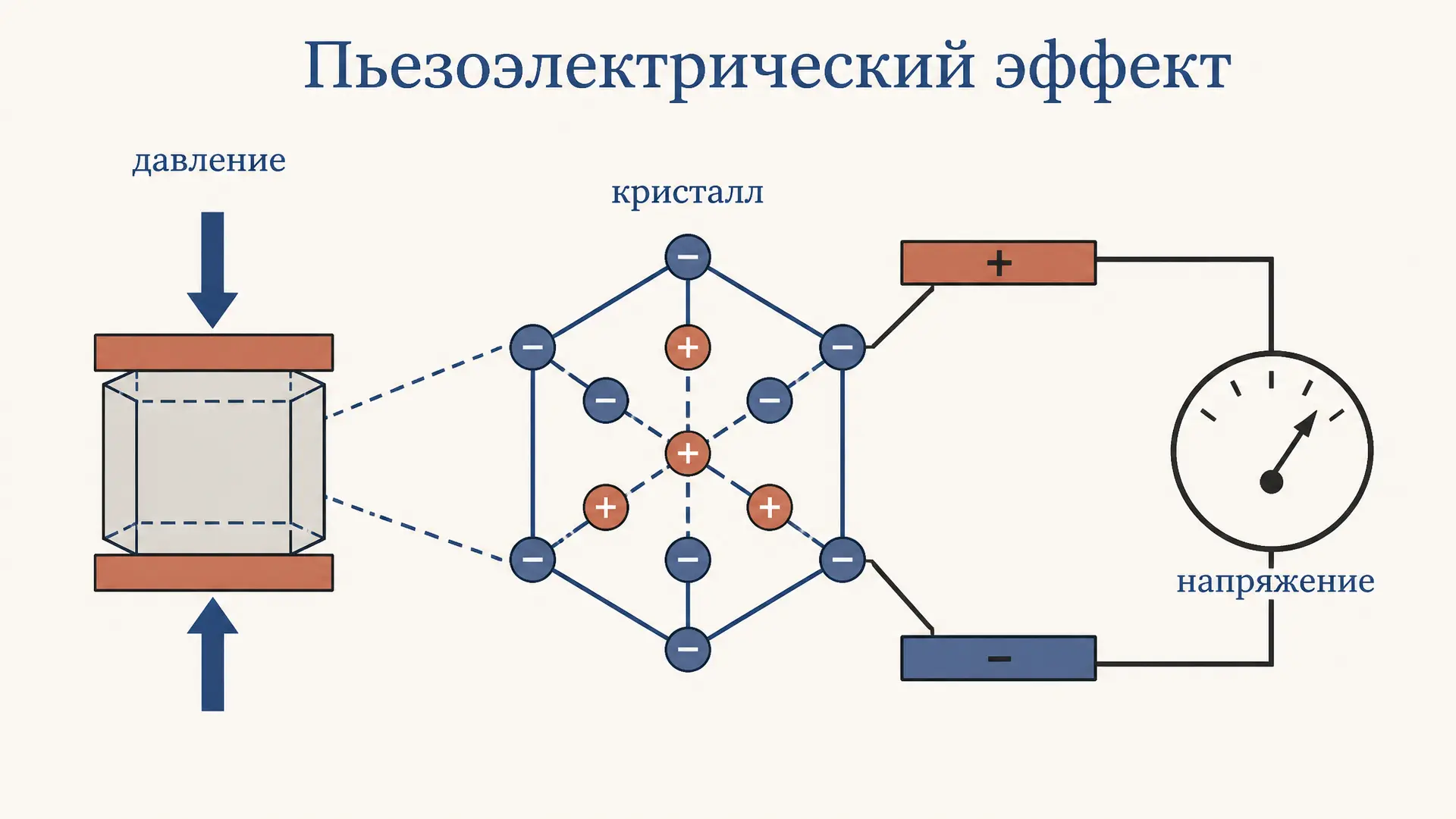

Сожмите кристалл кварца пальцами - и на его гранях появится электрический заряд. Отпустите - заряд исчезнет. Подайте на тот же кристалл напряжение - и он деформируется, изменив свои размеры на доли микрона. Это и есть пьезоэлектрический эффект: обратимая связь между механической деформацией и электрической поляризацией в определённых кристаллах. На нём работают кварцевые часы, узи-датчики, газовые зажигалки и точная микропозиционная оптика. Ниже разберём, почему эффект возникает только в кристаллах без центра симметрии, чем прямой эффект отличается от обратного и как посчитать напряжение от заданной нагрузки.

Чтобы сразу прикинуть, какое напряжение даст ваша пластинка кварца под конкретной силой, воспользуйтесь калькулятором - он считает заряд и напряжение по пьезомодулю и показывает линейную связь нагрузки и отклика.

Что такое пьезоэлектрический эффект

Пьезоэлектрический эффект (от греч. piezo - давлю) открыли братья Жак и Пьер Кюри в 1880 году на кристаллах кварца, турмалина и сегнетовой соли. Они обнаружили, что механическое сжатие или растяжение определённых кристаллов вызывает появление электрических зарядов на их поверхности, причём величина заряда пропорциональна приложенной силе.

Различают два проявления эффекта:

• Прямой пьезоэффект - механическая деформация порождает электрическую поляризацию и заряд на гранях. Это основа датчиков давления, силы, ускорения, микрофонов.
• Обратный пьезоэффект - приложенное электрическое поле вызывает деформацию кристалла. На нём работают излучатели ультразвука, пьезодвигатели, актуаторы точного позиционирования.

Оба эффекта линейны и обратимы: знак заряда меняется при смене сжатия на растяжение, а деформация - при смене полярности напряжения. Именно линейность отличает пьезоэлектричество от внешне похожей электрострикции, которая квадратична по полю и есть во всех диэлектриках.

Рассчитать для своей задачи

Почему нужен кристалл без центра симметрии

Ключевое условие пьезоэлектричества - отсутствие центра инверсии в кристаллической структуре. Это не случайное требование, а строгое следствие симметрии.

Представьте элементарную ячейку как набор положительных и отрицательных ионов. В равновесии в любом кристалле центр тяжести положительных зарядов совпадает с центром тяжести отрицательных - суммарный дипольный момент равен нулю. При деформации ионы смещаются. Если у структуры есть центр симметрии, то любое смещение одного иона компенсируется зеркальным смещением другого, и центры зарядов по-прежнему совпадают - поляризация не возникает.

В кристаллах без центра инверсии (например в кварце с его винтовой структурой) деформация смещает положительные и отрицательные подрешётки по-разному. Центры зарядов расходятся, появляется ненулевой дипольный момент - кристалл поляризуется. Из 32 кристаллографических классов пьезоэлектрическими могут быть 20 - все нецентросимметричные, кроме одного.

Рассчитать для своей задачи

Эта связь с геометрией ячейки роднит пьезоэлектричество с другими свойствами, зависящими от типа решётки - от координационного числа решётки до анизотропии оптических констант. Симметрия кристалла определяет, какие физические эффекты в нём вообще возможны.

Прямой эффект: формула и пьезомодуль

Количественно прямой эффект описывается связью между механическим напряжением $T$ (силой на единицу площади) и возникшей поляризацией $P$:

$$P = d \cdot T$$

Здесь $d$ - пьезоэлектрический модуль (пьезомодуль), главная константа материала, измеряется в Кл/Н. Для кварца по оси $X$ модуль $d_{11} \approx 2{,}3 \cdot 10^{-12}$ Кл/Н, у поляризованной керамики ЦТС (цирконат-титанат свинца) пьезомодуль на два-три порядка выше - $d_{33} \approx 300{-}600 \cdot 10^{-12}$ Кл/Н.

Заряд, накопленный на гранях пластинки площадью $A$ под действием силы $F$, равен:

$$Q = d \cdot F$$

а напряжение на разомкнутых электродах пластинки толщиной $t$:

$$U = \frac{Q}{C} = g \cdot t \cdot T = \frac{d \cdot t}{\varepsilon_0 \varepsilon_r} \cdot T$$

где $g = d / (\varepsilon_0 \varepsilon_r)$ - пьезоэлектрическая константа по напряжению (В·м/Н). Заметьте: заряд зависит только от силы и пьезомодуля, а напряжение растёт с толщиной пластинки - поэтому тонкая шайба даёт большой заряд, но малое напряжение, а толстый столбик кварца в зажигалке - десятки киловольт, достаточные для искры.

Пьезомодуль анизотропен: в общем случае $d$ - тензор третьего ранга $d_{ijk}$, связывающий вектор поляризации с тензором механических напряжений. На практике пользуются сокращённой матричной записью $d_{ij}$ (3×6), где индексы указывают направление поля и тип деформации (растяжение или сдвиг).

Обратный эффект и электромеханическая связь

Обратный пьезоэффект описывается симметричной формулой: относительная деформация $S$ пропорциональна напряжённости приложенного поля $E$ с тем же пьезомодулем:

$$S = d \cdot E$$

Это не совпадение, а следствие термодинамики: коэффициент $d$ в прямом и обратном эффекте один и тот же (теорема Липпмана). Поэтому пластинка ЦТС с $d_{33} = 500$ пм/В при поле в 1 кВ/мм удлинится примерно на 0,5 микрометра на каждый миллиметр толщины - крошечно, но достаточно для нанопозиционирования зеркал и игл атомно-силовых микроскопов.

Эффективность преобразования энергии характеризует коэффициент электромеханической связи $k$:

$$k^2 = \frac{\text{запасённая механическая энергия}}{\text{подведённая электрическая энергия}}$$

У кварца $k \approx 0{,}1$, у ЦТС-керамики $k \approx 0{,}7$. Чем выше $k$, тем эффективнее материал как преобразователь - отсюда доминирование керамики в излучателях ультразвука и пьезодвигателях. Кварц же ценят за другое: исключительную стабильность частоты собственных механических колебаний, что делает его сердцем кварцевых резонаторов и часов.

Резонанс и кварцевый генератор

Пластинка пьезоэлектрика - это механический осциллятор с собственной частотой, заданной размерами и скоростью звука в кристалле. Если приложить переменное поле на резонансной частоте, амплитуда механических колебаний резко вырастает, а с ней - и электрический отклик. Электрически такой резонатор ведёт себя как контур с очень высокой добротностью $Q$ (у кварца до сотен тысяч против десятков у LC-контура).

Именно высокая добротность и температурная стабильность кварца дают точность хода кварцевых часов: вырезанная под определённым углом к осям пластинка (срез AT, BT) колеблется на 32 768 Гц, а делитель частоты превращает это в секундные импульсы. Стабильность среза напрямую связана с анизотропией упругих и пьезоэлектрических констант - той же, что управляет двойным лучепреломлением в кристалле.

Материалы и применения

Основные пьезоэлектрики и их роли:

• Кварц (SiO₂) - эталон стабильности частоты: резонаторы, фильтры, кварцевые часы, измерители давления.
• Пьезокерамика ЦТС - высокий пьезомодуль и связь: излучатели и приёмники ультразвука (узи, гидролокаторы), пьезозажигалки, актуаторы.
• Турмалин - исторический материал, чувствителен к гидростатическому давлению, применялся в датчиках ударных волн.
• Поливинилиденфторид (ПВДФ) - гибкий полимер-пьезоэлектрик для тонких датчиков и микрофонов.
• Ниобат лития (LiNbO₃) - акустоэлектроника, фильтры на поверхностных акустических волнах.

В быту прямой эффект - это пьезозажигалка и кнопочный воспламенитель газовой плиты (удар по кристаллу даёт искру), обратный - пищалка-зуммер и излучатель ультразвуковой ванны.

Частые ошибки

• Путают пьезоэффект с пироэлектрическим. Пироэлектричество - заряд от изменения температуры, пьезоэлектричество - от механической деформации. Все пироэлектрики пьезоэлектричны, но не наоборот.
• Считают, что эффект есть в любом кристалле. Нет: нужна нецентросимметричная структура. Поваренная соль NaCl или металлы пьезоэффекта не дают.
• Смешивают заряд и напряжение. Заряд $Q = dF$ не зависит от толщины, а напряжение $U$ растёт с толщиной. Тонкая пластинка - большой заряд, малое напряжение.
• Забывают про утечку заряда. Статическую силу пьезодатчиком долго не измерить: заряд стекает через сопротивление изоляции, поэтому пьезодатчики измеряют динамические, а не постоянные нагрузки.
• Игнорируют деполяризацию керамики. Перегрев выше точки Кюри или сильное обратное поле снимают остаточную поляризацию ЦТС, и пьезосвойства исчезают.

FAQ

Почему пьезоэффект возможен только без центра симметрии? При наличии центра инверсии любое смещение ионов компенсируется зеркальным, и дипольный момент остаётся нулевым. Только в нецентросимметричной структуре деформация разводит центры положительных и отрицательных зарядов, создавая поляризацию.

Чем прямой эффект отличается от обратного? Прямой: деформация порождает заряд ($P = dT$), его используют в датчиках. Обратный: поле порождает деформацию ($S = dE$), его используют в излучателях и актуаторах. Пьезомодуль $d$ в обоих случаях один и тот же.

Почему кварц используют в часах, а керамику в излучателях? У кварца исключительная стабильность частоты и высокая добротность, но малый пьезомодуль. У керамики ЦТС пьезомодуль и коэффициент связи на порядки выше, что важно для мощного преобразования энергии в ультразвуке, но стабильность частоты хуже.

Коротко

Пьезоэлектрический эффект - линейная обратимая связь между механической деформацией и электрической поляризацией в кристаллах без центра симметрии. Прямой эффект ($P = dT$) превращает силу в заряд, обратный ($S = dE$) - поле в деформацию, с одним и тем же пьезомодулем $d$. Заряд зависит от силы и пьезомодуля, напряжение растёт с толщиной пластинки. Кварц ценят за стабильность частоты (часы, резонаторы), керамику ЦТС - за высокий пьезомодуль (ультразвук, актуаторы).
