Обменное взаимодействие электронов: природа и формула

Обменное взаимодействие - один из самых неинтуитивных эффектов квантовой механики. Никакой новой силы здесь нет: электроны по-прежнему отталкиваются по закону Кулона. Но из-за того, что они неразличимы, а их полная волновая функция обязана быть антисимметричной, энергия системы начинает зависеть от взаимной ориентации спинов. Именно эта чисто квантовая добавка к кулоновской энергии и называется обменной. Ниже разберём, откуда она берётся, как записывается её знак через обменный интеграл и почему без неё нельзя объяснить ни ферромагнетизм, ни структуру атомных спектров. Если нужно решить конкретную задачу на обменную энергию, соберите её условие в форме ниже.

Почему возникает обменное взаимодействие

Электроны - тождественные фермионы. Это значит, что перестановка двух электронов местами не должна менять наблюдаемых величин, а полная волновая функция при такой перестановке обязана менять знак (быть антисимметричной). Полная функция складывается из координатной (орбитальной) и спиновой частей:

$$\Psi(1,2) = \psi(\mathbf{r}_1, \mathbf{r}_2)\,\chi(s_1, s_2).$$

Чтобы произведение было антисимметричным, одна часть должна быть симметричной, а другая - антисимметричной. Отсюда жёсткая связь: симметричной спиновой функции (параллельные спины, триплет) отвечает антисимметричная координатная функция, и наоборот.

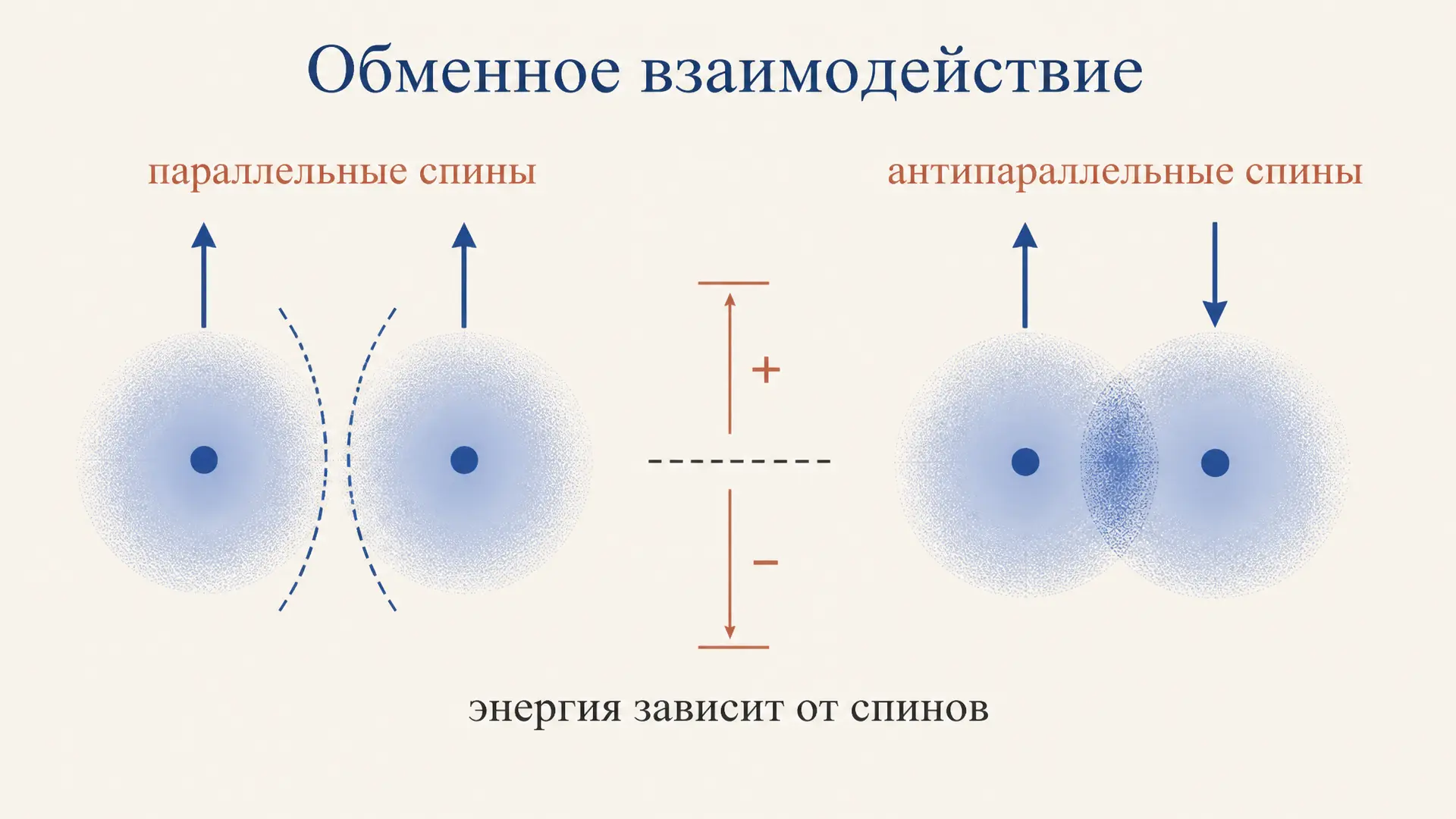

А координатная часть напрямую определяет среднюю кулоновскую энергию отталкивания: насколько близко в среднем оказываются электроны. В антисимметричном орбитальном состоянии электроны «избегают» друг друга (функция обращается в ноль при $\mathbf{r}_1 = \mathbf{r}_2$), в симметричном - наоборот, тянутся ближе. Поэтому энергия системы оказывается разной для параллельных и антипараллельных спинов, хотя само спин-зависимое слагаемое в гамильтониане отсутствует.

Рассчитать для своей задачи

Обменный интеграл и обменная энергия

Формально энергия двухэлектронной системы при учёте кулоновского отталкивания распадается на две части. Для двух орбиталей $a$ и $b$ это прямой кулоновский интеграл $K$ и обменный интеграл $J$:

$$\begin{aligned} K &= \iint \psi_a^*(1)\,\psi_b^*(2)\,\frac{e^2}{r_{12}}\,\psi_a(1)\,\psi_b(2)\;dV_1\,dV_2,\\ J &= \iint \psi_a^*(1)\,\psi_b^*(2)\,\frac{e^2}{r_{12}}\,\psi_b(1)\,\psi_a(2)\;dV_1\,dV_2. \end{aligned}$$

Прямой интеграл $K$ - это обычное классическое отталкивание двух распределённых зарядов. А обменный интеграл $J$ не имеет классического аналога: в нём электроны как бы «обменялись» орбиталями. Энергии симметричного и антисимметричного состояний получаются такими:

$$E_{\pm} = E_0 + K \pm J.$$

Знак «$+$» отвечает симметричной координатной функции (синглет, антипараллельные спины), «$-$» - антисимметричной (триплет, параллельные спины). Разница энергий между ними равна $2J$ - это и есть величина обменного расщепления. Знак $J$ определяет, какое спиновое состояние выгоднее энергетически: при $J > 0$ ниже лежит триплет (параллельные спины), при $J < 0$ - синглет.

Гамильтониан Гейзенберга

Гейзенберг заметил, что зависимость энергии от ориентации спинов можно записать компактно, через скалярное произведение спиновых операторов. Эффективный спиновый гамильтониан для пары электронов имеет вид:

$$\hat{H}_{\text{обм}} = -2J\,\hat{\mathbf{S}}_1 \cdot \hat{\mathbf{S}}_2.$$

Это и есть знаменитый обменный (гейзенберговский) член. При $J > 0$ энергия минимальна, когда спины сонаправлены - система стремится к ферромагнитному упорядочению. При $J < 0$ выгодны антипараллельные спины - это антиферромагнетизм. Для решётки из многих спинов гамильтониан обобщается суммированием по парам соседей:

$$\hat{H} = -\sum_{i<j} 2J_{ij}\,\hat{\mathbf{S}}_i \cdot \hat{\mathbf{S}}_j.$$

Важно, что хотя гамильтониан записан через спины, физическая причина связи - кулоновская электростатика и принцип Паули, а вовсе не магнитное взаимодействие самих спиновых моментов. Магнитное диполь-дипольное взаимодействие на несколько порядков слабее и упорядочения при комнатной температуре дать не может.

Рассчитать для своей задачи

От чего зависит знак обменного интеграла

Знак и величина $J$ определяются перекрытием орбиталей и пространственным распределением заряда. Здесь работает несколько конкурирующих механизмов:

• Прямой обмен: при сильном перекрытии орбиталей соседних атомов часто выгодно антипараллельное упорядочение ($J < 0$), потому что электроны с противоположными спинами могут занять общую область и понизить кинетическую энергию.
• Критерий Бете-Слэтера: знак $J$ для переходных металлов зависит от отношения межатомного расстояния к радиусу незаполненной $d$-оболочки. Для железа, кобальта и никеля это отношение попадает в область $J > 0$ - отсюда их ферромагнетизм; у марганца оно меньше, и обмен отрицателен.
• Косвенный обмен (суперобмен, обмен РККИ): в оксидах и сплавах спины взаимодействуют не напрямую, а через промежуточный немагнитный ион или электроны проводимости, что часто даёт антиферромагнетизм.

Расстояние между атомами здесь критично: даже небольшое изменение перекрытия способно сменить знак $J$ и тип магнитного порядка. На этом основаны многие сплавы с управляемыми магнитными свойствами.

Качественно картину удобно держать в голове так. Когда орбитали перекрываются слабо, доминирует прямой обмен «по Хунду»: электроны на разных орбиталях с параллельными спинами понижают кулоновское отталкивание, и $J > 0$. Когда же перекрытие сильное и орбитали почти общие, выигрыш в кинетической энергии от делокализации перевешивает, и выгоднее антипараллельная конфигурация с $J < 0$. Именно баланс этих двух тенденций и описывает кривая Бете-Слэтера, проходящая через ноль при некотором критическом межатомном расстоянии. Похожая конкуренция перекрытия и отталкивания формирует и петлю гистерезиса ферромагнетика, где обменная связь удерживает домены намагниченными.

Правило Хунда и спектры атомов

Внутри одного атома обменное взаимодействие проявляется как первое правило Хунда: при заполнении вырожденной оболочки электроны сначала занимают разные орбитали с параллельными спинами. Причина та же - параллельные спины требуют антисимметричной координатной функции, электроны держатся дальше друг от друга, кулоновское отталкивание падает, энергия понижается.

Именно поэтому основной терм атома углерода - $^3P$ (триплет), а не синглет: состояние с максимальным суммарным спином лежит ниже по энергии. Обменное расщепление между синглетными и триплетными термами в спектрах гелия и щёлочноземельных металлов достигает единиц электрон-вольт - это прямое экспериментальное проявление обменной энергии. Близкая по духу величина возникает и в константе спин-спинового взаимодействия, хотя там механизм связи иной.

Исторически именно гелий стал первым случаем, где обменную энергию посчитали явно. Гейзенберг в 1926 году показал, что разница энергий между парагелием (синглет, антипараллельные спины) и ортогелием (триплет, параллельные) объясняется обменным интегралом, а не каким-либо магнитным эффектом. Ортогелий лежит ниже соответствующего синглета именно потому, что у параллельных спинов координатная функция антисимметрична и электроны держатся дальше друг от друга. Этот же расчёт стал отправной точкой и для теории химической связи: ковалентная связь в молекуле водорода - это синглетное обменное состояние с понижением энергии за счёт того же интеграла $J$, только взятого с другим знаком относительно ферромагнитного случая.

Частые ошибки

• Считают обмен отдельной силой. Обменного «поля» не существует: это часть кулоновской энергии, выделенная требованием антисимметрии. Никакого нового взаимодействия в гамильтониане нет.
• Путают обменную и магнитную диполь-дипольную энергию. Спины упорядочивает электростатика плюс Паули, а не притяжение магнитных моментов - последнее в сотни раз слабее.
• Думают, что $J > 0$ всегда. Знак обменного интеграла зависит от перекрытия орбиталей; для антиферромагнетиков $J < 0$, и параллельные спины невыгодны.
• Забывают про спин-статистическую связь. Симметричной спиновой функции обязана отвечать антисимметричная координатная, иначе полная функция не будет антисимметричной - это и есть исходная причина эффекта.
• Смешивают обмен с обменным взаимодействием частиц в химической связи. В молекуле тот же интеграл $J$ отвечает за ковалентную связь (синглет $\text{H}_2$), но знак там противоположен ферромагнитному случаю.

FAQ

Чем обменное взаимодействие отличается от кулоновского? Это не разные взаимодействия. Кулоновское отталкивание одно, но при учёте неразличимости электронов его среднее значение распадается на прямую часть (классический интеграл $K$) и обменную добавку ($J$), которой нет классического аналога. Обменная энергия - это поправка к кулоновской, зависящая от симметрии волновой функции.

Почему обменное взаимодействие объясняет ферромагнетизм, а магнитные силы - нет? Энергия диполь-дипольного взаимодействия двух спиновых моментов порядка $10^{-4}$ эВ - её хватило бы на упорядочение лишь при температурах около кельвина. Обменная энергия порядка $0{,}1$ эВ, что соответствует точкам Кюри в сотни и тысячи кельвин. Поэтому именно обмен, а не магнитное притяжение, удерживает спины параллельными.

Что означает знак обменного интеграла? Положительный $J$ делает энергетически выгодными параллельные спины - это ферромагнетизм. Отрицательный $J$ предпочитает антипараллельные спины - антиферромагнетизм. Знак определяется перекрытием орбиталей и межатомным расстоянием (критерий Бете-Слэтера).

Коротко

Обменное взаимодействие - это спин-зависимая часть кулоновской энергии, возникающая из-за антисимметрии волновой функции тождественных электронов. Его величина задаётся обменным интегралом $J$: энергии триплета и синглета различаются на $2J$, а эффективный спиновый гамильтониан записывается как $-2J\,\hat{\mathbf{S}}_1\cdot\hat{\mathbf{S}}_2$. Знак $J$ определяет тип магнитного порядка - ферромагнетизм при $J>0$ и антиферромагнетизм при $J<0$. Тот же механизм стоит за правилом Хунда и расщеплением атомных термов.
