Лазер с распределённой обратной связью: принцип DFB

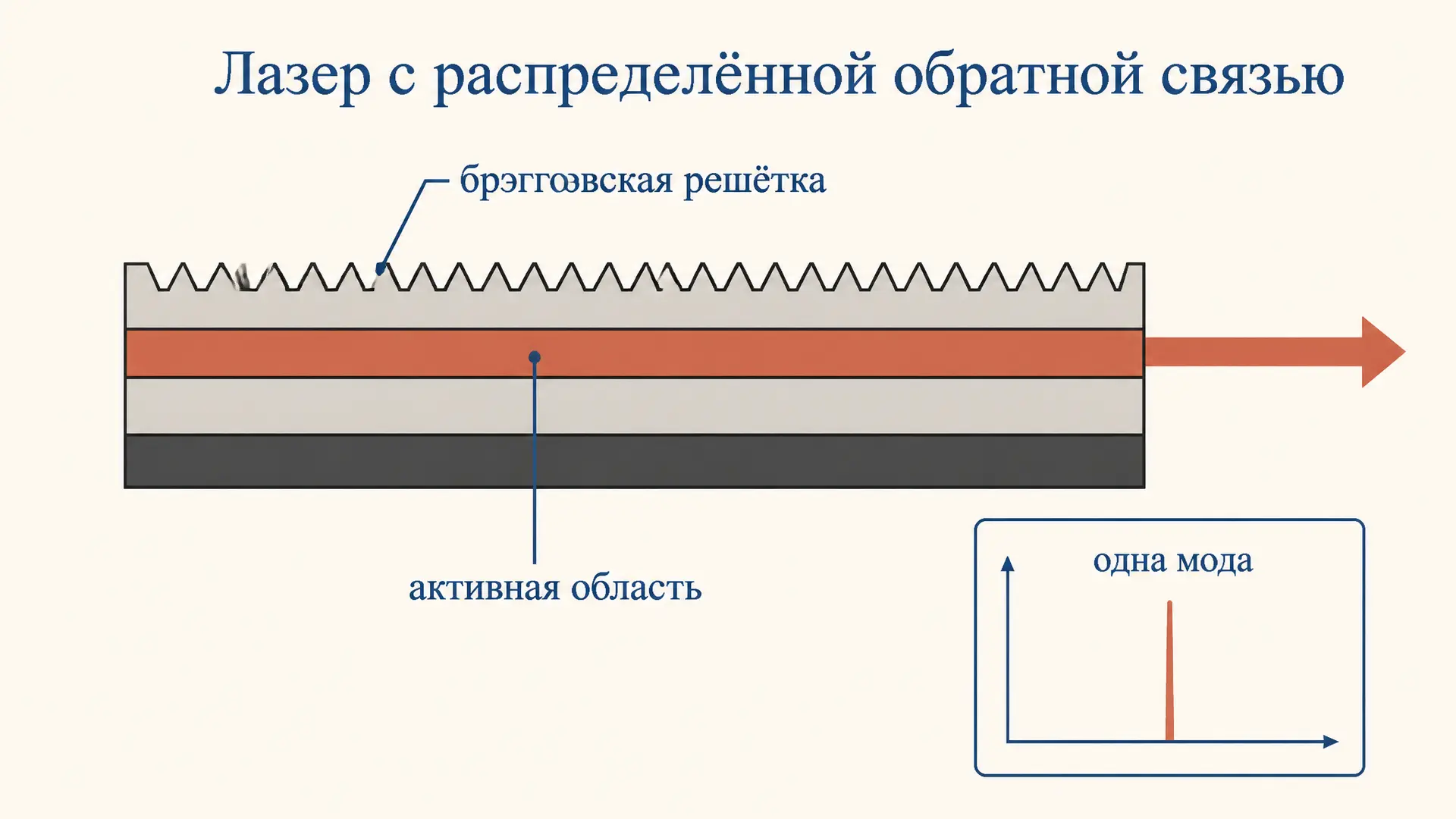

Лазер с распределённой обратной связью (DFB, distributed feedback) - это полупроводниковый лазер, в котором обратную связь даёт не пара торцевых зеркал, а периодическая брэгговская решётка, встроенная вдоль всей активной области. Решётка отражает свет не в одной точке, а распределённо по длине кристалла, и делает это резко избирательно по длине волны: усиливается ровно та мода, что попадает под условие Брэгга. Результат - стабильная одночастотная генерация с узкой линией, без перескоков мод при нагреве и модуляции. Ниже разберём принцип, условие Брэгга, появление стоп-зоны и двух мод, трюк со сдвигом фазы λ/4 и где DFB применяется.

Рассчитать для своей задачи

Чтобы прочувствовать главную величину DFB - брэгговскую длину волны - покрутите параметры решётки в калькуляторе: он сразу показывает, куда сместится мода и как раздвинутся две симметричные линии вокруг стоп-зоны.

Чем DFB отличается от обычного резонатора Фабри-Перо

В торцевом лазере Фабри-Перо резонатор образован двумя сколами кристалла. Они отражают широкополосно, поэтому условию резонатора удовлетворяет целая гребёнка продольных мод с шагом $\Delta\lambda = \lambda^2/(2 n_{g} L)$. Какая из них победит, решает усиление активной среды, а оно при нагреве и при модуляции тока «плывёт» - лазер перескакивает с моды на моду (mode hopping). Для полупроводникового лазера с накачкой общего назначения это терпимо, для телеком-передатчика - недопустимо.

DFB решает проблему радикально: вдоль активной области на этапе эпитаксии вытравливается периодический гофр показателя преломления - брэгговская решётка с периодом $\Lambda$. Каждый её штрих отражает крошечную долю света, но на длине волны, удовлетворяющей условию Брэгга, эти отражения складываются в фазе по всей длине кристалла. Обратная связь оказывается «размазанной» (распределённой) по резонатору и при этом узкополосной - отсюда и название.

Условие Брэгга: что задаёт длину волны генерации

Центральная формула DFB - условие Брэгга для встречной волны. Решётка связывает прямую и обратную волны, когда период $\Lambda$ кратен половине длины волны в среде:

$m\,\lambda_B = 2\, n_{\text{eff}}\, \Lambda,$

где $\lambda_B$ - брэгговская длина волны (вакуумная), $n_{\text{eff}}$ - эффективный показатель преломления волноводной моды, $\Lambda$ - период решётки, $m = 1, 2, \dots$ - порядок брэгговского отражения. Для большинства DFB-лазеров используют первый порядок $m = 1$, тогда

$\lambda_B = 2\, n_{\text{eff}}\, \Lambda.$

Численно: при $n_{\text{eff}} \approx 3{,}2$ для волны $1550$ нм нужен период $\Lambda = \lambda_B / (2 n_{\text{eff}}) \approx 242$ нм. Именно $\lambda_B$, а не положение пика усиления, задаёт длину волны генерации - поэтому DFB настолько спектрально стабилен: при нагреве на $1\,{}^\circ\text{C}$ длина волны уходит лишь на $\sim 0{,}1$ нм (через температурную зависимость $n_{\text{eff}}$), тогда как пик усиления плывёт втрое-вчетверо быстрее.

Связанные волны и стоп-зона

Строго DFB описывается теорией связанных мод (coupled-mode theory). Прямая волна с амплитудой $R(z)$ и обратная $S(z)$ обмениваются энергией через коэффициент связи $\kappa$, пропорциональный глубине модуляции показателя преломления решётки:

$\frac{dR}{dz} = i\,\delta\,R + i\,\kappa\, S, \qquad \frac{dS}{dz} = -i\,\delta\,S - i\,\kappa\, R,$

где $\delta = \beta - \beta_B$ - отстройка волнового числа моды от брэгговского, $\beta_B = \pi/\Lambda$. Решение даёт ключевую особенность DFB - фотонную стоп-зону (stopband): в полосе шириной

$\Delta\lambda_{\text{stop}} \approx \frac{\lambda_B^2\, \kappa}{\pi\, n_{\text{eff}}}$

вокруг $\lambda_B$ свет не может распространяться вдоль решётки - он полностью отражается. Сила связи удобно выражается безразмерным произведением $\kappa L$ (длина решётки $L$): типичные DFB работают при $\kappa L \approx 1$–$2$.

Рассчитать для своей задачи

Проблема двух мод и сдвиг фазы λ/4

У идеально однородной решётки есть тонкость: генерация возникает не точно на $\lambda_B$, а на двух модах, симметрично отстоящих по краям стоп-зоны - потому что точно в центре стоп-зоны порог бесконечен (свет туда «не пускается»). Эти две моды имеют одинаковый порог, и лазер не знает, какую выбрать, - снова мультимодовость, теперь уже двухмодовая.

Спасает сдвиг фазы на четверть длины волны ($\lambda/4$-shifted DFB): ровно в середине кристалла решётку «разрывают» вставкой длиной $\Lambda/2$, что эквивалентно фазовому сдвигу $\pi/2$. Эта вставка создаёт в центре стоп-зоны узкий разрешённый дефектный уровень - как примесный уровень в запрещённой зоне полупроводника. Генерация привязывается ровно к $\lambda_B$, две симметричные моды исчезают, остаётся одна с гарантированным наименьшим порогом. Именно $\lambda/4$-shifted DFB - стандарт telecom-передатчиков: коэффициент подавления боковых мод (SMSR) достигает $40$–$50$ дБ. Идея «дефектного уровня в запрещённой зоне» роднит DFB с фотонно-кристаллическим волокном, где периодичность тоже создаёт фотонную запрещённую зону.

DFB против DBR: где стоит решётка

Близкий родственник DFB - лазер DBR (distributed Bragg reflector). Разница в том, где живёт решётка относительно усиливающей области:

• DFB - решётка идёт вдоль всей активной области, обратная связь и усиление совмещены в пространстве. Компактнее, проще в изготовлении, но решётка подвержена нагреву активной зоны.
• DBR - активная секция и брэгговские отражатели разнесены: усиление в одном участке, пассивные решётки-зеркала по краям. Это позволяет перестраивать длину волны, подавая ток на секцию решётки отдельно (tunable DBR), но прибор сложнее и многосекционный.

VCSEL (вертикальный лазер) формально тоже использует распределённые брэгговские зеркала, но там решётка стоит поперёк, как пара DBR-зеркал вокруг тонкой активной области, - это уже синхронизация мод и геометрия другого класса.

Изготовление решётки

Брэгговскую решётку вытравливают на одном из слоёв гетероструктуры (обычно на границе волновода) ещё до заращивания верхних слоёв. Период $\Lambda \sim 240$ нм для $1550$ нм меньше длины волны генерации, поэтому используют:

• электронно-лучевую литографию - гибко, годится для прототипов и для $\lambda/4$-сдвига произвольного профиля, но медленно;
• голографическую (интерференционную) литографию - два когерентных пучка создают синусоидальную картину засветки фоторезиста, быстро и для однородной решётки идеально (period точно задаётся углом схождения пучков и связан с интерференцией двух волн);
• наноимпринт - для массового производства.

После травления гофра кристалл заращивают, формируя волновод, и решётка оказывается «вмурованной» - отсюда стабильность параметров на весь срок службы.

Применения

• Телеком и DWDM: DFB $1310$/$1550$ нм - основной источник в магистральных и доступовых сетях. Узкая линия и точная привязка к сетке ITU позволяют упаковывать десятки каналов в одно волокно.
• Газовая спектроскопия (TDLAS): перестраивая ток (а значит, $n_{\text{eff}}$ и температуру), сканируют $\lambda_B$ через линию поглощения метана, CO, CO$_2$ - DFB даёт нужную узкую линию и плавную перестройку.
• Когерентные системы и LIDAR: малая ширина линии (вплоть до сотен кГц) делает DFB пригодным для когерентного детектирования и доплеровских измерений.
• Атомные стандарты и магнитометры: DFB и DBR подстраивают под линии Rb и Cs.
• Волоконные брэгговские решётки (FBG) - та же физика условия Брэгга, но в сердцевине волокна; используются как датчики и зеркала волоконных лазеров.

Частые ошибки

• Путают, что задаёт длину волны: в DFB её определяет условие Брэгга $\lambda_B = 2 n_{\text{eff}} \Lambda$, а не пик усиления активной среды (как в Фабри-Перо).
• Считают, что однородная DFB-решётка даёт одну моду на $\lambda_B$. Наоборот: без сдвига фазы генерация идёт на двух симметричных модах по краям стоп-зоны, а центр стоп-зоны имеет бесконечный порог.
• Забывают про $\lambda/4$-сдвиг: именно он создаёт разрешённый уровень в центре стоп-зоны и обеспечивает истинно одночастотную генерацию.
• Путают DFB и DBR: в DFB решётка идёт вдоль активной области, в DBR - разнесена с ней (пассивные отражатели), что и даёт перестраиваемость DBR.
• Берут период решётки равным длине волны: на самом деле для первого порядка $\Lambda = \lambda_B/(2 n_{\text{eff}})$, то есть период в $2 n_{\text{eff}} \approx 6$–$7$ раз меньше $\lambda_B$.

FAQ

Почему DFB-лазер одночастотный, а Фабри-Перо - нет? В Фабри-Перо зеркала отражают широкополосно, поэтому условию резонатора удовлетворяет целая гребёнка продольных мод, и побеждает та, что ближе к пику усиления, - а он при нагреве плывёт. В DFB распределённая брэгговская решётка отражает резко избирательно: только мода у брэгговской длины волны $\lambda_B$ получает обратную связь. У $\lambda/4$-сдвинутой решётки эта мода единственная, остальные подавлены на $40$–$50$ дБ.

Что такое стоп-зона DFB и почему она появляется? Стоп-зона (stopband) - узкая полоса длин волн вокруг $\lambda_B$, в которой свет не может распространяться вдоль решётки и полностью отражается. Она возникает из связи прямой и обратной волн через решётку (теория связанных мод): на брэгговском резонансе связь максимальна, образуется фотонная запрещённая зона шириной $\Delta\lambda_{\text{stop}} \approx \lambda_B^2 \kappa /(\pi n_{\text{eff}})$. Генерация идёт по её краям или, при $\lambda/4$-сдвиге, на дефектном уровне в центре.

Зачем нужен сдвиг фазы на λ/4? Однородная решётка имеет в центре стоп-зоны бесконечный порог, поэтому генерирует на двух симметричных модах с равным порогом - это нежелательная двухмодовость. Вставка длиной $\Lambda/2$ в середине решётки эквивалентна фазовому сдвигу $\pi/2$ и создаёт в центре стоп-зоны узкий разрешённый уровень с наименьшим порогом. Лазер привязывается ровно к $\lambda_B$ и становится истинно одночастотным.

Коротко

Лазер с распределённой обратной связью (DFB) - это полупроводниковый лазер, где обратную связь даёт встроенная вдоль активной области брэгговская решётка, а не торцевые зеркала. Длину волны генерации задаёт условие Брэгга $\lambda_B = 2 n_{\text{eff}} \Lambda$ - поэтому DFB спектрально стабилен и слабо чувствителен к дрейфу пика усиления. Связь прямой и обратной волн через решётку рождает фотонную стоп-зону; однородная решётка генерирует на двух симметричных модах по её краям, а сдвиг фазы на $\lambda/4$ в середине кристалла создаёт в центре стоп-зоны единственный разрешённый уровень и даёт истинно одночастотную генерацию с подавлением боковых мод на $40$–$50$ дБ. Это сделало DFB стандартом telecom-передатчиков $1310$/$1550$ нм, источником для TDLAS-спектроскопии, когерентных систем и атомных стандартов.
