Контрфорс и аркбутан: как готика держит распор свода

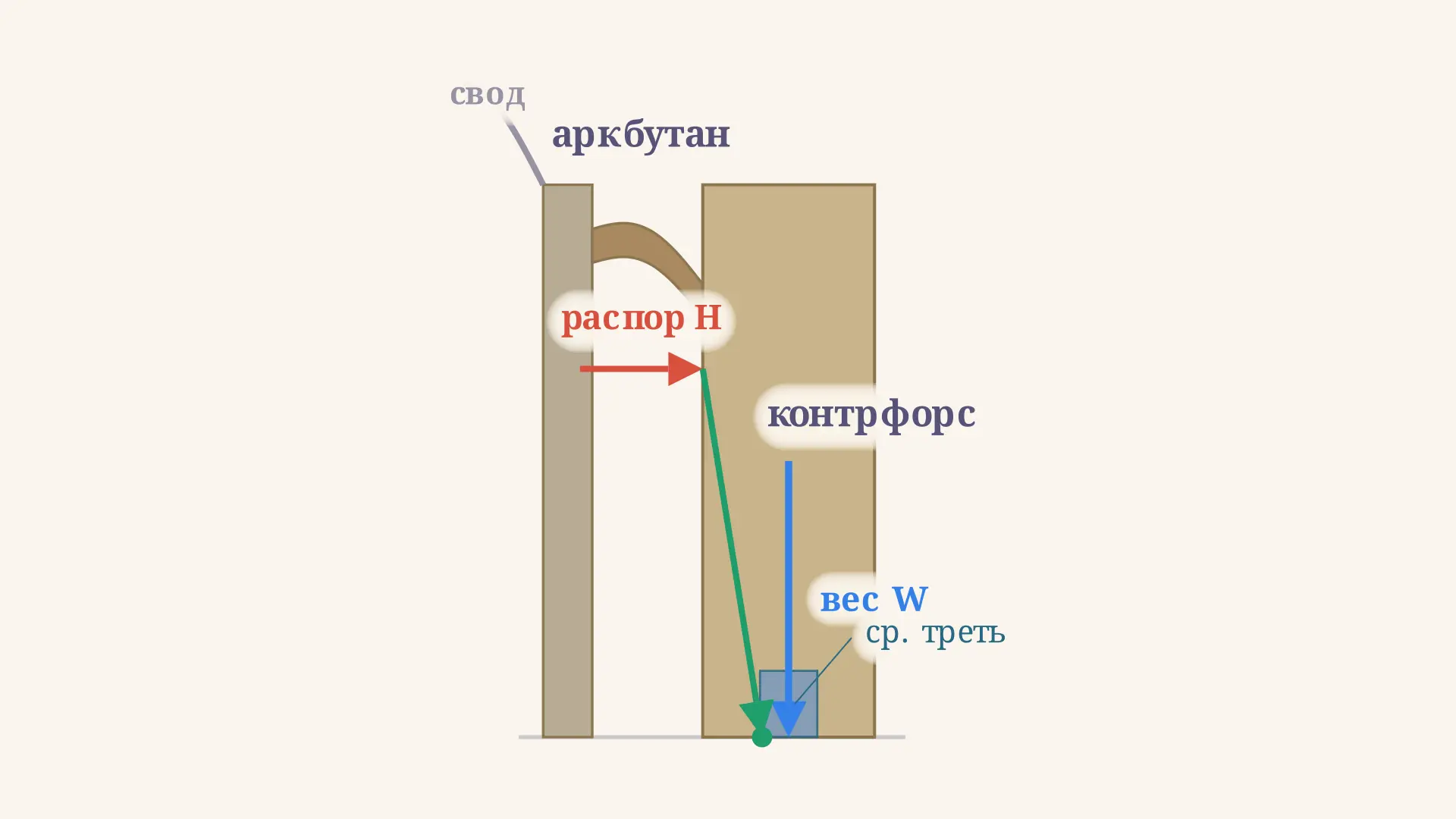

Контрфорс и аркбутан - два элемента готической конструкции, которые часто путают, хотя работают они по-разному. Контрфорс это массивный вертикальный столб-пилон, вынесенный наружу от стены; аркбутан это наклонная арка-распорка, перекинутая от стены к этому столбу. Вместе они решают главную инженерную задачу готического собора: куда деть распор свода - горизонтальную силу, с которой каменный свод стремится раздвинуть стены наружу. Романские церкви гасили распор толстыми глухими стенами, а готика вынесла опору наружу, освободив стену под огромные витражи. Ниже разберём, чем отличаются контрфорс и аркбутан, как именно распор доходит до столба и как проверить контрфорс на устойчивость. Чтобы сразу почувствовать связь распора, размеров столба и устойчивости, покрутите калькулятор ниже: он показывает всю связку и линию равнодействующей, а дальше мы разберём расчёт по моментам строго.

Чем отличается контрфорс от аркбутана

Разница между контрфорсом и аркбутаном - это разница между опорой и передаточным звеном. Контрфорс (от французского contre-force, «противосила») это вертикальный выступ или отдельно стоящий столб, который своим весом и массой сопротивляется горизонтальной нагрузке. Аркбутан (от arc-boutant, «подпирающая арка») это наклонный полуарочный элемент, который не стоит сам по себе, а перекидывает усилие со стены главного нефа на контрфорс.

В зрелой готике они образуют единую цепочку: свод давит на стену нефа, аркбутан перехватывает этот распор у верха стены и по наклонной линии сводит его вниз и наружу, к голове контрфорса, а контрфорс уже передаёт всё на фундамент. Без аркбутана контрфорс пришлось бы ставить вплотную к стене и делать его огромным; аркбутан позволил отодвинуть массивную опору за боковой неф и поднять центральный неф на небывалую высоту.

Рассчитать для своей задачи

Что такое распор свода и почему он опасен

Каменный свод держится за счёт сжатия: каждый клиновидный камень-вуссуар опирается на соседний. Но у любого арочного перекрытия есть побочный эффект - распор: помимо вертикального давления вниз, свод толкает опоры наружу горизонтальной силой $H$. Чем более полога арка и чем тяжелее свод, тем больше распор. Именно он, а не вес сам по себе, рушит конструкцию: стена, не удержавшая распор, выгибается и опрокидывается.

Готический стрельчатый свод хитрее полуциркульного: его заострённая форма направляет нагрузку круче вниз и уменьшает распор по сравнению с романской полукруглой аркой того же пролёта. Но полностью убрать распор нельзя - остаток как раз и принимает на себя система аркбутан плюс контрфорс. В расчёте распор задают как сосредоточенную горизонтальную силу, приложенную к контрфорсу на некоторой высоте $h_H$ - там, где упирается аркбутан.

Как контрфорс держит распор: расчёт по моментам

Контрфорс устойчив, если он не опрокидывается вокруг своего наружного нижнего ребра. Возьмём это ребро за точку поворота и сравним два момента. Распор $H$, приложенный на высоте $h_H$, создаёт опрокидывающий момент:

$M_{опр} = H \cdot h_H.$

Собственный вес столба $W$, приложенный в центре тяжести на плече $b/2$ от ребра (где $b$ - ширина основания), создаёт удерживающий момент:

$M_{уд} = W \cdot \frac{b}{2}, \qquad W = \gamma\, b\, h\, d,$

где $\gamma \approx 22$ кН/м³ - удельный вес кладки, $h$ - высота, $d$ - толщина столба в плане. Запас устойчивости на опрокидывание - это отношение моментов, и для надёжности его держат не ниже $1{,}5$:

$k = \frac{M_{уд}}{M_{опр}} = \frac{W\,b/2}{H\,h_H} \ge 1{,}5.$

Рассчитать для своей задачи

Отсюда видно, чем играл средневековый зодчий: чтобы поднять запас, можно уширить основание $b$, утяжелить столб (выше $h$ или плотнее кладка) либо опустить точку прихода распора $h_H$. Калькулятор выше пересчитывает $k$ мгновенно - попробуйте сузить основание и увидите, как запас падает ниже единицы и столб опрокидывается.

Правило средней трети: почему мало не опрокинуться

Не опрокинуться - условие необходимое, но недостаточное. Каменная кладка хорошо работает на сжатие и почти не держит растяжение. Если равнодействующая веса и распора пересекает основание слишком близко к краю, у противоположной грани кладка начинает раскрываться - появляется трещина, и сечение работает лишь частью площади. Чтобы всё основание оставалось сжатым, равнодействующая должна попадать в среднюю треть основания (ядро сечения):

$|e| \le \frac{b}{6}, \qquad e = \frac{b}{2} - x, \qquad x = \frac{M_{уд} - M_{опр}}{W},$

где $x$ - расстояние от наружного ребра до точки, в которой равнодействующая пересекает основание, а $e$ - её эксцентриситет от центра. Именно поэтому реальные контрфорсы такие массивные и часто венчаются пинаклем - декоративной башенкой, которая добавляет вес сверху, смещает равнодействующую к центру основания и загоняет её в среднюю треть. Красивая деталь оказывается работающим противовесом.

Пример решения типовой задачи

Пусть аркбутан передаёт на контрфорс распор $H = 100$ кН на высоте $h_H = 6$ м. Контрфорс высотой $h = 8$ м, шириной основания $b = 2{,}5$ м и толщиной $d = 2$ м; кладка $\gamma = 22$ кН/м³. Проверим столб на опрокидывание и на правило средней трети.

Сначала вес столба:

$W = \gamma\, b\, h\, d = 22 \cdot 2{,}5 \cdot 8 \cdot 2 = 880\ \text{кН}.$

Теперь моменты относительно наружного ребра:

$M_{опр} = H\, h_H = 100 \cdot 6 = 600\ \text{кН·м}, \qquad M_{уд} = W\,\frac{b}{2} = 880 \cdot 1{,}25 = 1100\ \text{кН·м}.$

Запас на опрокидывание:

$k = \frac{1100}{600} \approx 1{,}83.$

Опрокидывание столбу не грозит. Но проверим среднюю треть. Положение равнодействующей от наружного ребра:

$x = \frac{M_{уд} - M_{опр}}{W} = \frac{1100 - 600}{880} \approx 0{,}57\ \text{м}, \qquad e = \frac{2{,}5}{2} - 0{,}57 \approx 0{,}68\ \text{м}.$

Сравниваем с границей ядра $b/6 = 2{,}5/6 \approx 0{,}42$ м. Получилось $e \approx 0{,}68 > 0{,}42$ - равнодействующая вышла из средней трети, у наружной грани кладка стремится раскрыться. Вывод: контрфорс не опрокинется, но по нормам кладки его нужно усилить - уширить основание или добавить пинакль. Калькулятор выше собирает ровно эту цепочку, оставляя вам контроль над числами и единицами.

Частые ошибки

• Путают контрфорс и аркбутан. Контрфорс это вертикальный столб-опора, аркбутан это наклонная арка-передатчик. Аркбутан сам не несёт нагрузку на грунт - он лишь переводит распор на контрфорс.
• Считают, что распор гасит вес свода. Опасен именно горизонтальный распор $H$, а не вертикальное давление. На опрокидывание контрфорса работает плечо распора $h_H$, а не вес перекрытия.
• Проверяют только опрокидывание. Запас $k \ge 1{,}5$ не гарантирует целостность: если равнодействующая вне средней трети, кладка раскрывается. Нужны обе проверки.
• Считают момент в разнобойных единицах. Момент это сила на плечо: следите, чтобы $H$ и $W$ были в кН, а плечи $h_H$ и $b$ в метрах, иначе запас $k$ получится бессмысленным.
• Забывают про пинакль и собственный вес аркбутана. Дополнительный вес сверху смещает равнодействующую к центру - это не украшение, а часть расчётной схемы.

FAQ

В чём разница между контрфорсом и аркбутаном простыми словами? Контрфорс это массивный наружный столб, который держит распор своим весом. Аркбутан это наклонная арка, которая перекидывает распор со стены главного нефа на этот столб. Один опирается, другой передаёт.

Зачем готике аркбутаны, если есть контрфорсы? Аркбутан позволяет отодвинуть массивный контрфорс далеко наружу, за боковой неф, и при этом всё равно перехватить распор у верха высокой стены. Без него опору пришлось бы ставить вплотную и делать огромной, что закрыло бы место под витражи.

Что такое распор свода и почему он разрушает стены? Распор это горизонтальная сила, с которой арочный свод толкает опоры наружу. Если её не удержать, стена выгибается и опрокидывается. Именно распор, а не вес, задаёт размеры контрфорсов.

Коротко

Контрфорс это вертикальный столб-опора, аркбутан это наклонная арка, переводящая распор свода на этот столб; вместе они приняли горизонтальный распор готического свода и освободили стену под витражи. Контрфорс проверяют дважды: на опрокидывание вокруг наружного ребра - запас $k = M_{уд}/M_{опр} = W b / (2 H h_H) \ge 1{,}5$, и на правило средней трети - эксцентриситет равнодействующей $|e| \le b/6$. Уширение основания, масса столба и пинакль сверху как раз и загоняют равнодействующую в ядро сечения, удерживая кладку в сжатии.
