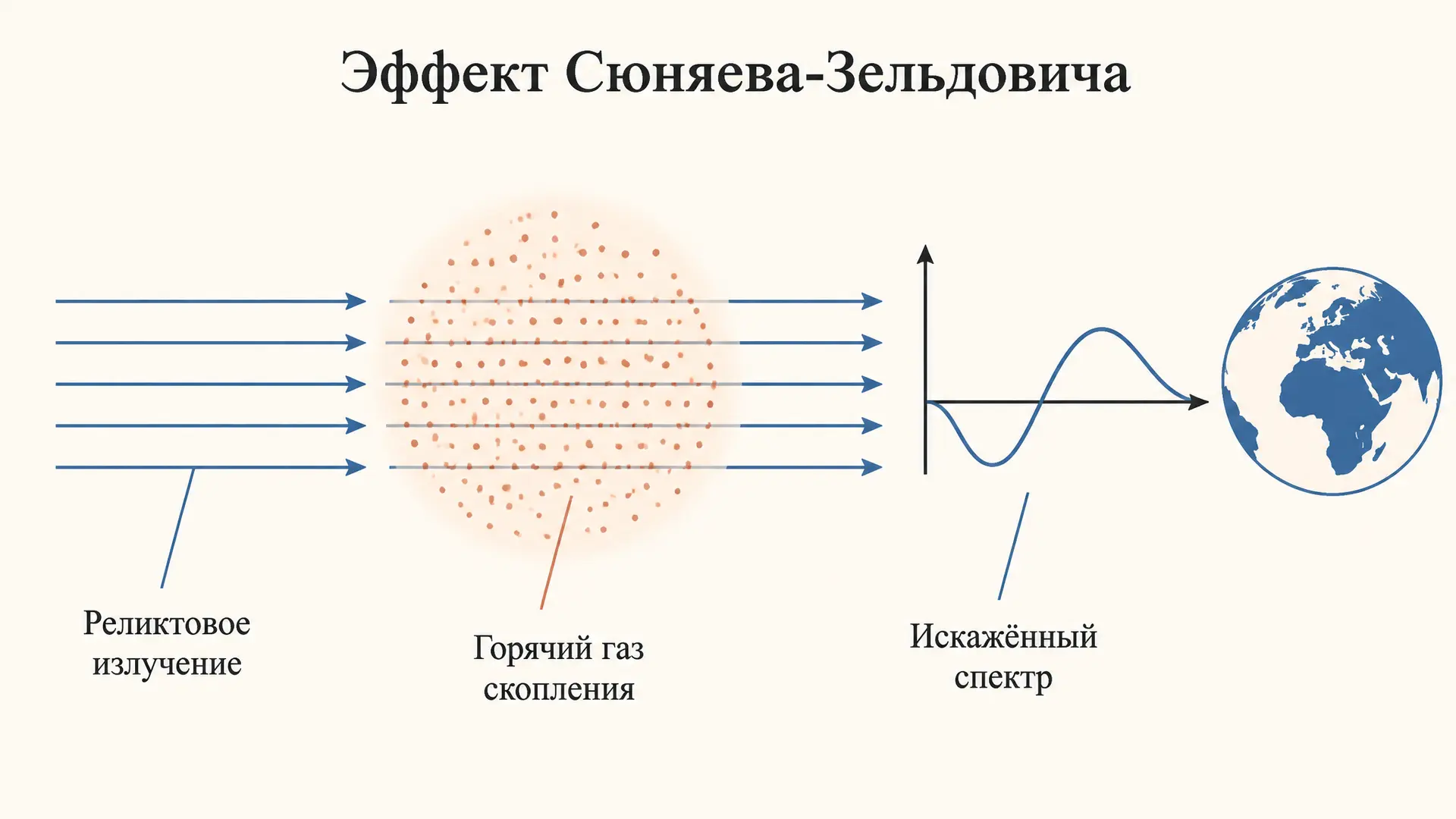

Эффект Сюняева-Зельдовича: искажение реликтового фона

Реликтовое излучение пронизывает всю Вселенную и приходит к нам почти неискажённым с эпохи рекомбинации. Но на пути к Земле часть этих фотонов проходит сквозь скопления галактик, где их встречает разрежённый, но очень горячий газ с температурой в десятки миллионов градусов. Электроны этого газа подталкивают фотоны по энергии - и спектр реликтового фона в направлении скопления меняется характерным образом. Это и есть эффект Сюняева-Зельдовича, предсказанный в начале 1970-х и ставший сегодня рабочим инструментом для поиска скоплений и измерения космологических параметров. Ниже разберём физику явления, формулы и где здесь подводные камни; чтобы быстро решить конкретную задачу по теме, воспользуйтесь калькулятором-помощником сразу после введения.

В чём суть эффекта Сюняева-Зельдовича

Эффект Сюняева-Зельдовича (СЗ-эффект) - это искажение спектра реликтового излучения, возникающее при прохождении его фотонов через горячий ионизованный газ скоплений галактик. Фотоны рассеиваются на быстрых электронах межгалактической плазмы и в среднем получают небольшую прибавку энергии. В результате форма планковского спектра в направлении скопления слегка деформируется: в области низких частот интенсивность падает, в области высоких - растёт.

Ключевая особенность эффекта в том, что его величина не зависит от красного смещения скопления. Поверхностная яркость реликтового фона с расстоянием не убывает (это свойство любого фона абсолютно чёрного тела), поэтому скопление на $z = 1$ даёт такой же по глубине провал, как и близкое. Это делает СЗ-обзоры мощным способом находить далёкие массивные скопления, которые в оптике почти не видны.

Рассчитать для своей задачи

Обратное комптоновское рассеяние как механизм

В обычном эффекте Комптона энергичный фотон отдаёт часть энергии покоящемуся электрону. Здесь всё наоборот: фотон реликтового фона имеет крайне малую энергию (около $10^{-4}$ эВ), а электрон горячей плазмы - высокую тепловую энергию. Поэтому энергия передаётся от электрона фотону. Такой процесс называют обратным комптоновским рассеянием.

Средний относительный сдвиг энергии фотона за одно рассеяние мал и определяется температурой электронов:

$$\frac{\Delta \nu}{\nu} \sim \frac{k_B T_e}{m_e c^2}$$

где $T_e$ - температура электронов, $m_e c^2 \approx 511$ кэВ - энергия покоя электрона, $k_B$ - постоянная Больцмана. При $T_e \sim 10^8$ К отношение $k_B T_e / m_e c^2$ составляет около $0{,}02$, то есть каждое рассеяние смещает энергию фотона лишь на проценты. Но фотонов много, и интегральный эффект по лучу зрения становится измеримым.

Параметр Комптона y

Главная величина, описывающая тепловой СЗ-эффект, - безразмерный параметр Комптона $y$. Он равен произведению среднего энергетического сдвига за рассеяние на вероятность рассеяния вдоль луча зрения:

$$y = \int \frac{k_B T_e}{m_e c^2}\, \sigma_T\, n_e \, dl$$

Здесь $\sigma_T \approx 6{,}65 \cdot 10^{-29}$ м² - томсоновское сечение, $n_e$ - концентрация электронов, а интеграл берётся вдоль луча зрения сквозь скопление. Произведение $\sigma_T n_e\, dl$ - это оптическая толщина $\tau$, доля рассеянных фотонов. Для типичного богатого скопления $y \sim 10^{-4}$, и именно эта малая величина задаёт глубину наблюдаемого искажения.

Относительное изменение температуры реликтового фона в нерелятивистском приближении связано с $y$ простой спектральной функцией:

$$\frac{\Delta T}{T_{\text{CMB}}} = y\, \left( x \frac{e^x + 1}{e^x - 1} - 4 \right), \qquad x = \frac{h\nu}{k_B T_{\text{CMB}}}$$

Рассчитать для своей задачи

Тепловой и кинематический эффект

Различают две разновидности явления.

Тепловой СЗ-эффект (tSZ) вызван хаотическим тепловым движением электронов. Именно он описывается параметром $y$ и имеет характерную спектральную сигнатуру: на частотах ниже примерно $217$ ГГц скопление выглядит как «холодное» пятно на карте реликтового фона, а выше - как «горячее». В точке перехода ($x \approx 3{,}83$, что соответствует $\approx 217$ ГГц) тепловой эффект обращается в нуль. Эта особая частота - мощный инструмент: на ней тепловой сигнал исчезает и можно изолировать другие вклады.

Кинематический СЗ-эффект (kSZ) возникает из-за общего движения скопления относительно системы отсчёта реликтового фона. Если облако плазмы движется по лучу зрения, доплеровский сдвиг даёт дополнительное искажение, пропорциональное пекулярной скорости $v$:

$$\frac{\Delta T}{T_{\text{CMB}}} = -\,\tau\, \frac{v_r}{c}$$

В отличие от теплового, кинематический эффект не меняет форму спектра - он просто сдвигает яркость как настоящее изменение температуры. Поэтому на «нулевой» частоте $217$ ГГц, где тепловой вклад зануляется, кинематический эффект остаётся и позволяет в принципе измерять пекулярные скорости далёких скоплений.

Почему эффект так ценят в космологии

СЗ-эффект стал одним из ключевых инструментов наблюдательной космологии по нескольким причинам:

• Независимость от красного смещения. Глубина сигнала задаётся только свойствами газа, а не расстоянием, поэтому СЗ-обзоры (SPT, ACT, Planck) находят массивные скопления вплоть до больших $z$, недоступных оптике.
• Прямая связь с массой. Интегральный параметр $Y = \int y\, dA$ по площади скопления пропорционален полному тепловому давлению газа, а значит - массе скопления. Это делает СЗ почти не зависящим от деталей внутренней структуры индикатор массы.
• Космологические тесты. Совмещая СЗ-сигнал с рентгеновскими данными о том же газе, можно независимо оценить расстояние до скопления и постоянную Хаббла, обходя классическую «лестницу расстояний».

Подобную роль независимого «реликтового зонда» играет и сам спектр фона, который формируется в инфляционной модели Вселенной на самых ранних стадиях её расширения.

Связь с горячим газом скоплений

Газ, ответственный за эффект, - это внутрископленческая среда (intracluster medium): разрежённая плазма с концентрацией $n_e \sim 10^2$–$10^3$ м⁻³ и температурой $10^7$–$10^8$ К, заполняющая пространство между галактиками. Этот же газ ярко светится в рентгене за счёт тормозного излучения, поэтому СЗ- и рентгеновские наблюдения дополняют друг друга.

Важно, что рентгеновская светимость пропорциональна $n_e^2$, а СЗ-сигнал - первой степени $n_e$. Поэтому рентген «подсвечивает» плотное ядро скопления, а СЗ-эффект чувствителен и к разреженным внешним областям. Газ удерживается гравитацией скопления, в том числе гало тёмной материи, на которое приходится основная доля массы.

Частые ошибки

• Считать, что фотоны нагреваются как тело. Тепловой СЗ-эффект - это не нагрев фона, а перераспределение фотонов по частоте при сохранении их числа. Полное число фотонов в спектре не меняется, меняется только их распределение.
• Путать тепловой и кинематический эффект. Тепловой искажает форму спектра и зависит от $T_e$; кинематический сдвигает яркость целиком и зависит от скорости $v_r$. На частоте $217$ ГГц первый исчезает, второй - нет.
• Думать, что эффект слабеет с расстоянием. Глубина искажения не зависит от $z$. Слабее становится угловой размер скопления, но не контраст сигнала.
• Брать обычный эффект Комптона. Здесь работает обратное рассеяние: энергию получает фотон, а не электрон, поскольку электроны намного горячее реликтовых фотонов.
• Игнорировать релятивистские поправки. При очень высоких $T_e$ (горячие скопления) нерелятивистская формула для $\Delta T/T$ даёт заметную погрешность, и нужны релятивистские поправки к спектральной функции.

FAQ

Кто и когда предсказал эффект? Рашид Сюняев и Яков Зельдович описали явление в работах 1970 и 1972 годов, опираясь на теорию комптонизации реликтового фона горячими электронами. Первые надёжные наблюдения отдельных скоплений появились в 1980–1990-х, а массовые СЗ-обзоры - в 2000–2010-х.

Чем СЗ-эффект отличается от красного смещения? Красное смещение растягивает весь спектр целиком из-за расширения Вселенной и зависит от $z$. СЗ-эффект деформирует форму планковского спектра локально, в направлении скопления, и от красного смещения не зависит. Это разные физические механизмы.

Можно ли измерить скорость скопления через СЗ? Да, через кинематический эффект. Поскольку на частоте около $217$ ГГц тепловой вклад зануляется, остаточный сигнал там пропорционален лучевой скорости газа. На практике это сложное измерение из-за слабости kSZ, но именно так получают независимые оценки пекулярных скоростей.

Коротко

Эффект Сюняева-Зельдовича - искажение спектра реликтового излучения при обратном комптоновском рассеянии его фотонов на горячих электронах газа скоплений галактик. Тепловой эффект описывается параметром Комптона $y = \int (k_B T_e / m_e c^2)\, \sigma_T n_e\, dl$, деформирует спектр с нулевой точкой около $217$ ГГц и не зависит от красного смещения. Кинематический эффект связан с движением скопления и измеряет его пекулярную скорость. Благодаря независимости от $z$ и прямой связи с массой газа СЗ-эффект стал ключевым инструментом для поиска скоплений и проверки космологических моделей.
