Число Рейнольдса: ламинарный и турбулентный режимы

Число Рейнольдса - это безразмерная величина, которая показывает, какой режим течения установится в потоке жидкости или газа: спокойный ламинарный или вихревой турбулентный. Оно сравнивает силы инерции, разгоняющие жидкость, с силами вязкости, которые её тормозят и сглаживают. Если вязкость берёт верх, слои текут параллельно и не перемешиваются; если верх берёт инерция, поток разбивается на вихри. Ниже разберём формулу числа Рейнольдса, его критические значения для трубы, чем ламинарное течение отличается от турбулентного и где студенты чаще всего ошибаются в задачах. Чтобы сразу почувствовать связь скорости, диаметра и вязкости, покрути калькулятор: он считает Re, показывает режим на шкале и рисует профиль скорости, а дальше мы разберём каждую формулу строго.

Формула числа Рейнольдса

Число Рейнольдса определяется как отношение сил инерции к силам вязкого трения:

$Re = \frac{\rho v d}{\mu} = \frac{v d}{\nu},$

где $\rho$ - плотность жидкости (кг/м³), $v$ - средняя скорость потока (м/с), $d$ - характерный размер (для трубы это её внутренний диаметр, м), $\mu$ - динамическая вязкость (Па·с), а $\nu = \mu/\rho$ - кинематическая вязкость (м²/с). Обе записи эквивалентны: вторая просто объединяет плотность и динамическую вязкость в одну величину $\nu$, которую часто берут прямо из таблиц.

Главное, что нужно понять: $Re$ безразмерно. Если подставить все величины в системе СИ, единицы полностью сокращаются, и в ответе получается чистое число. Именно поэтому одно и то же значение $Re$ означает один и тот же режим течения и для воды в тонкой трубке, и для воздуха в большом воздуховоде - физика подобна, пока числа Рейнольдса совпадают. Это свойство называется гидродинамическим подобием и лежит в основе продувки моделей самолётов и кораблей.

Рассчитать для своей задачи

Ламинарный и турбулентный режимы

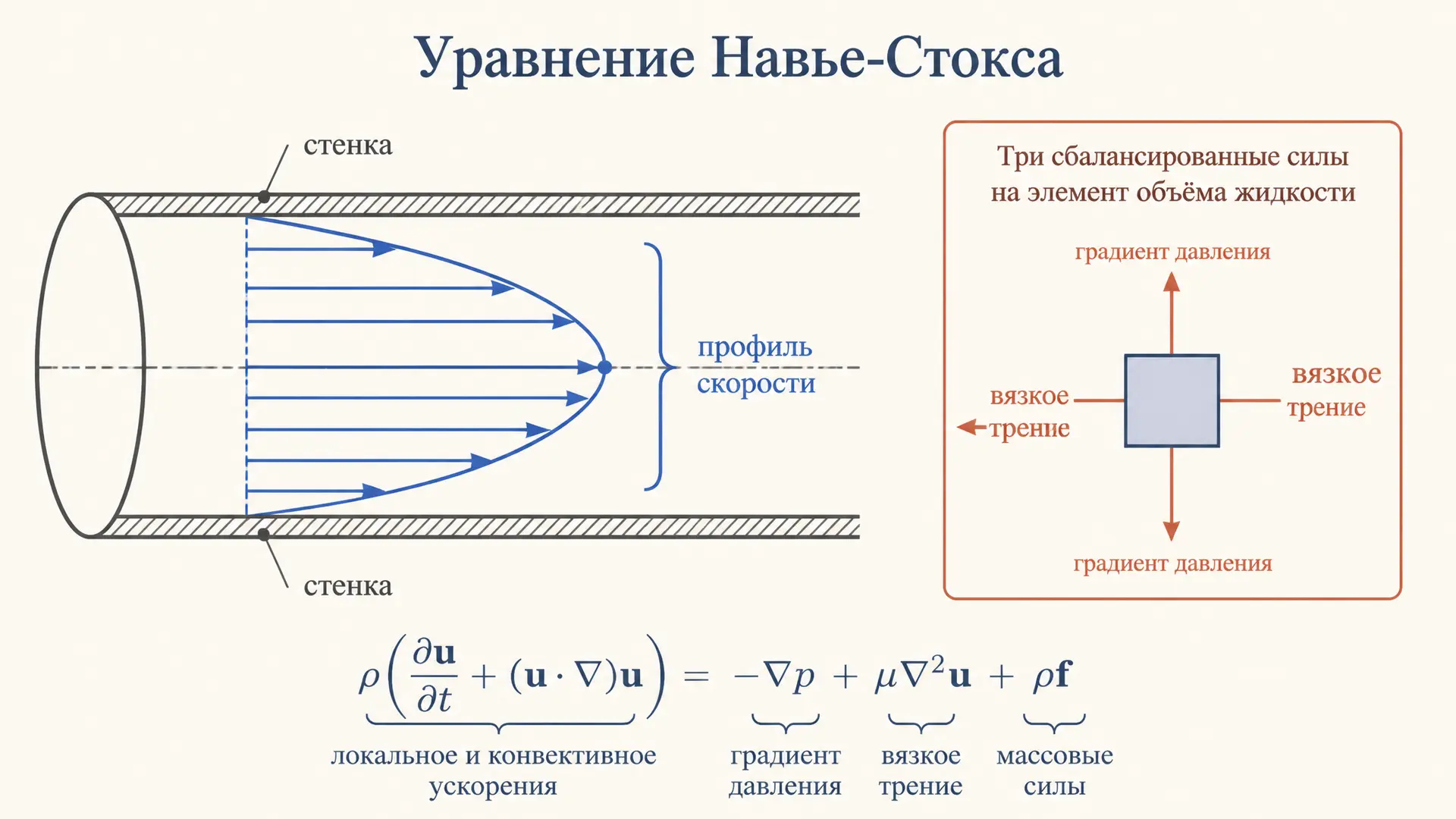

В ламинарном течении жидкость движется упорядоченными слоями, которые скользят друг по другу, не перемешиваясь. Если впрыснуть в такой поток струйку краски, она вытянется в тонкую ровную нить вдоль трубы. Скорость каждого слоя постоянна во времени, а профиль скорости поперёк трубы имеет форму параболы: ноль у стенки (жидкость прилипает) и максимум на оси.

В турбулентном течении картина другая: жидкость перемешивается беспорядочными вихрями, скорость в каждой точке пульсирует во времени, а краска быстро размывается по всему сечению. Из-за интенсивного перемешивания профиль скорости становится притуплённым - почти плоским в центре и резко падающим у самой стенки в тонком пристеночном слое.

Различие в профилях прямо влияет на потери: в ламинарном режиме гидравлические потери на трение растут линейно со скоростью, а в турбулентном - почти как квадрат скорости. Поэтому переход в турбулентность всегда означает резкий рост сопротивления потоку.

Рассчитать для своей задачи

Критические значения для трубы

Переход между режимами происходит не при одном значении, а в некотором диапазоне. Для течения в гладкой круглой трубе приняты такие границы:

• $Re < 2300$ - ламинарный режим. Течение устойчиво: даже если его слегка возмутить, вязкость гасит возмущение, и поток возвращается к слоистому движению.
• $2300 \le Re \le 4000$ - переходный режим. Ламинарное течение теряет устойчивость, периодически вспыхивают турбулентные пятна, но устойчивая турбулентность ещё не установилась. Поведение в этой зоне очень чувствительно к шероховатости стенок и возмущениям на входе.
• $Re > 4000$ - турбулентный режим. Вихри заполняют весь поток, течение полностью перемешано.

Значение $Re \approx 2300$ называют критическим числом Рейнольдса $Re_{кр}$. Важно помнить, что эти границы относятся именно к трубе круглого сечения. Для других геометрий - обтекания шара, пластины, открытого канала - критические значения свои, потому что меняется характерный размер $d$ и сам характер потока.

Рассчитать для своей задачи

Как решать задачи на число Рейнольдса

Типовая задача звучит так: дана жидкость со своими $\rho$ и $\mu$ (или сразу $\nu$), труба диаметром $d$ и скорость $v$ - найти режим течения. Алгоритм короткий:

1. Переведите все величины в СИ: диаметр из миллиметров в метры, вязкость проверьте на размерность (Па·с для $\mu$ или м²/с для $\nu$).
2. Подставьте в формулу $Re = \rho v d / \mu$. Если дана кинематическая вязкость, удобнее форма $Re = v d / \nu$.
3. Сравните результат с критическими значениями 2300 и 4000 и назовите режим.

Разберём пример: вода ($\rho = 1000$ кг/м³, $\mu = 0{,}001$ Па·с) течёт по трубе диаметром $d = 20$ мм $= 0{,}02$ м со скоростью $v = 1$ м/с. Считаем:

$Re = \frac{1000 \cdot 1 \cdot 0{,}02}{0{,}001} = 20000.$

Получили $Re = 20000 > 4000$, значит, течение турбулентное. Если бы нужно было найти критическую скорость перехода, формулу переворачивают относительно $v$:

$v_{кр} = \frac{Re_{кр}\, \nu}{d} = \frac{Re_{кр}\, \mu}{\rho d}.$

Для воды в этой же трубе при $Re_{кр} = 2300$ и $\nu = 10^{-6}$ м²/с получается $v_{кр} = 2300 \cdot 10^{-6} / 0{,}02 \approx 0{,}115$ м/с - то есть уже при скорости около 12 см/с вода в такой трубе становится турбулентной. Калькулятор выше собирает ровно эту цепочку: задайте среду, скорость и диаметр, и он покажет Re, режим и профиль скорости.

Частые ошибки

• Диаметр в миллиметрах. В формулу $d$ подставляют в метрах. Забытый перевод из миллиметров завышает или занижает Re в тысячу раз и портит весь ответ.
• Путаница динамической и кинематической вязкости. $\mu$ измеряется в Па·с и стоит в знаменателе $Re = \rho v d / \mu$; $\nu$ в м²/с и используется в форме $Re = v d / \nu$. Подстановка $\nu$ вместо $\mu$ без деления на плотность даёт ошибку в тысячи раз.
• Размерный ответ. Число Рейнольдса безразмерно. Если в ответе остались какие-то единицы, где-то перепутана размерность одной из величин.
• Использование радиуса вместо диаметра. Характерный размер для трубы - это диаметр, а не радиус. Подстановка радиуса занижает Re вдвое.
• Перенос границы 2300 на любую геометрию. Значения 2300 и 4000 справедливы для круглой трубы. Для шара, крыла или канала критические числа другие.

FAQ

Чему равно критическое число Рейнольдса? Для течения в гладкой круглой трубе критическое значение $Re_{кр} \approx 2300$: ниже него течение ламинарное. Устойчивая турбулентность устанавливается выше $Re \approx 4000$, а между ними лежит переходная зона.

Что показывает число Рейнольдса физически? Оно показывает соотношение сил инерции и сил вязкого трения в потоке. Большое Re означает, что инерция доминирует и поток склонен к вихрям; малое Re - что вязкость сглаживает движение и течение остаётся слоистым.

Зависит ли режим течения от рода жидкости? Напрямую режим определяется только числом Рейнольдса, а не самой жидкостью. Но через $\rho$ и $\mu$ свойства жидкости входят в Re: у вязкого глицерина при той же скорости и трубе Re будет в тысячи раз меньше, чем у воды, поэтому он дольше остаётся ламинарным.

Коротко

Число Рейнольдса $Re = \rho v d / \mu = v d / \nu$ - безразмерное отношение сил инерции к силам вязкости, которое определяет режим течения. Для круглой трубы при $Re < 2300$ течение ламинарное и слоистое с параболическим профилем скорости, при $Re > 4000$ - турбулентное и вихревое с притупленным профилем, а между ними лежит переходная зона. В задачах главное - перевести всё в СИ, не путать динамическую и кинематическую вязкость и брать диаметр, а не радиус.
