Акустическая эмиссия: принцип метода и как он находит дефект

Когда внутри нагруженного металла рождается микротрещина, она не молчит: скачок напряжений мгновенно высвобождает запасённую упругую энергию, и по телу разбегается слабая звуковая волна. Метод акустической эмиссии (АЭ) ловит именно эти волны и по ним судит, что происходит с материалом прямо сейчас, под нагрузкой. Ниже разберём принцип по шагам: что служит источником, как сигнал доходит до датчика, как по нескольким датчикам найти место дефекта и что означают параметры импульса. Если нужно сразу применить это к своей задаче, соберите её в калькуляторе ниже.

Что такое акустическая эмиссия

Акустическая эмиссия - это излучение упругих волн, которое возникает при быстрой локальной перестройке структуры материала: росте трещины, движении дислокаций, разрушении волокон, фазовом переходе, трении берегов дефекта. Любой такой процесс - это резкое перераспределение напряжений в малом объёме. Часть упругой энергии, которая до этого была «заперта» в напряжённом материале, за микросекунды переходит в энергию упругой волны и расходится во все стороны.

Ключевое отличие от ультразвука и рентгена: АЭ - это пассивный метод. Прибор ничего не «просвечивает», он только слушает. Источник сигнала - сам дефект, причём именно в момент его развития. Поэтому акустическая эмиссия видит не статичную геометрию дефекта, а его активность: трещина, которая стоит на месте, молчит, а трещина, которая подрастает под нагрузкой, излучает.

Рассчитать для своей задачи

Принцип метода: источник, волна, датчик

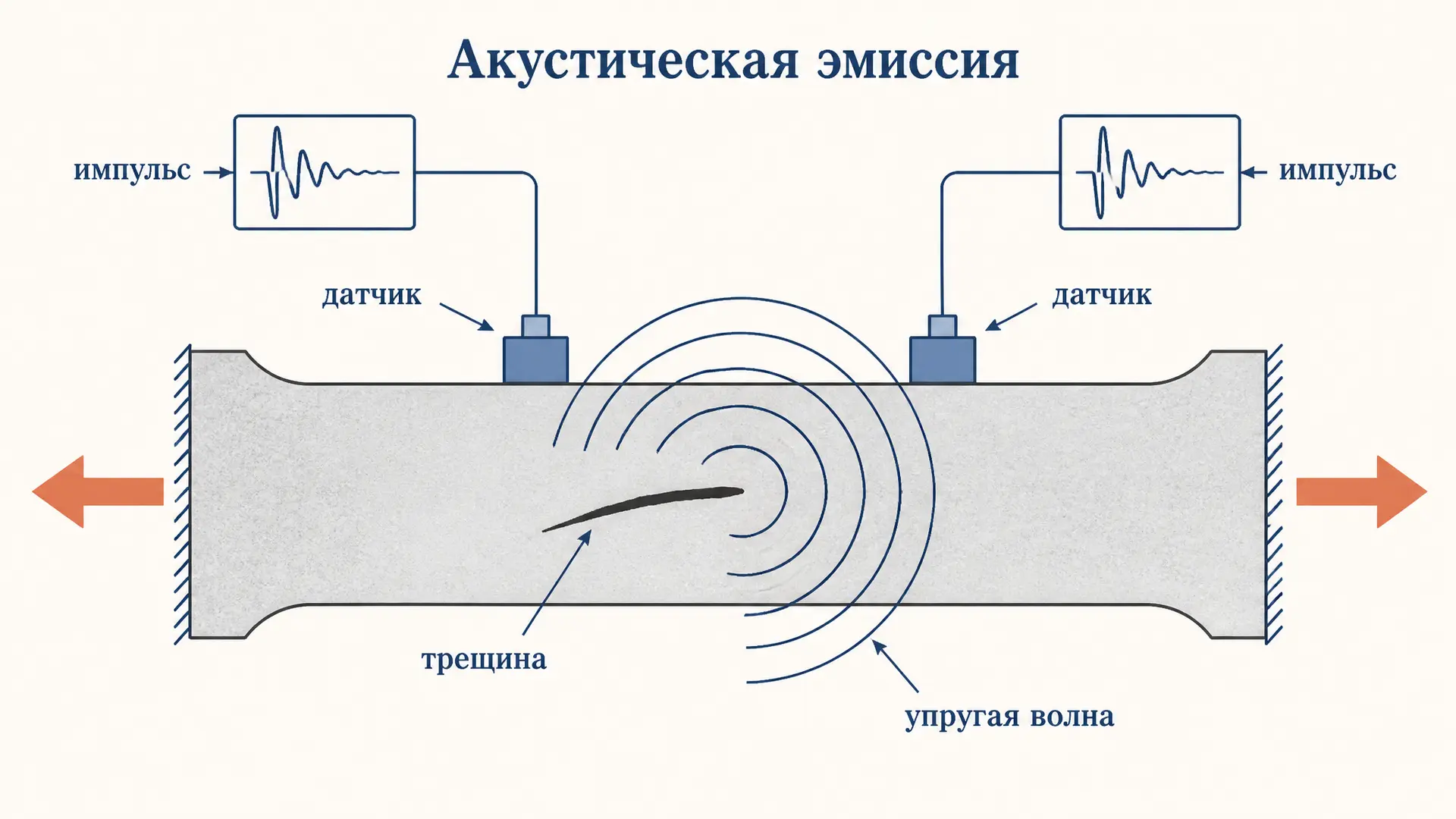

Принцип акустической эмиссии удобно разложить на три звена.

Источник. Под нагрузкой в материале накапливаются напряжения. В слабом месте - у включения, поры, концентратора - происходит локальный акт разрушения. Это скачкообразное событие длительностью порядка микросекунд; именно резкость скачка и делает излучение широкополосным, от десятков кГц до единиц МГц.

Распространение. От источника расходятся упругие волны - продольные, поперечные и поверхностные. В тонкостенных конструкциях они превращаются в волны Лэмба. По дороге волна затухает: амплитуда падает с расстоянием из-за геометрического расхождения и поглощения в материале (см. коэффициент звукопоглощения материала). Поэтому далёкий источник слышен слабее, и это нужно учитывать.

Приём. На поверхности стоят пьезоэлектрические датчики. Пьезоэлемент преобразует механические колебания поверхности в электрический сигнал. Дальше сигнал усиливается предусилителем, проходит фильтр и попадает в анализатор, который выделяет импульсы выше порога и измеряет их параметры. Порог нужен, чтобы отсечь фоновый шум - иначе прибор «слышал» бы вибрацию насосов и помехи сети.

Параметры импульса АЭ

Один акт эмиссии даёт на датчике короткий затухающий импульс. Его описывают набором параметров, и каждый что-то говорит о механизме.

• Амплитуда $A$ - максимальное значение сигнала, обычно в дБ относительно опорного уровня $1\,\text{мкВ}$ на входе датчика: $A = 20\lg(U/U_0)$. Грубо коррелирует с энергией события: крупный скачок трещины звучит громче.
• Длительность - время от пересечения порога до последнего превышения. Хрупкое растрескивание даёт короткие импульсы, трение и пластика - длинные.
• Число выбросов (counts) - сколько раз сигнал пересёк порог. Чем «звонче» затухание, тем больше выбросов.
• Время нарастания - от первого превышения до пика; помогает отделить полезные события от помех.
• Энергия - площадь под огибающей квадрата сигнала; интегральная мера «силы» события, менее чувствительная к порогу, чем счёт выбросов.

Локация источника: как найти место дефекта

Самое полезное свойство метода - он указывает, где в конструкции идёт разрушение, не вскрывая её. Принцип - разность времён прихода (time difference of arrival). Волна от источника доходит до ближнего датчика раньше, чем до дальнего, и по этой задержке восстанавливают координату.

В простейшем линейном случае два датчика на расстоянии $L$, скорость волны $c$ известна, измерена разность времён прихода $\Delta t$. Тогда смещение источника от середины базы:

$$x = \frac{c\,\Delta t}{2}$$

а расстояние от первого датчика равно $L/2 + x$. Скорость $c$ берут из паспорта материала или калибруют изломом грифеля (тест Су-Нильсена): см. также задачи на длину волны и скорость распространения. Тонкий момент - типы волн: продольная, поперечная и поверхностная компоненты идут с разной скоростью, и если анализатор «срабатывает» на разные фронты у разных датчиков, координата поплывёт. Поэтому фиксируют один опорный тип волны и его скорость.

Для плоских и объёмных конструкций ставят 3–4 и более датчиков и решают систему уравнений на пересечение гипербол - это уже плоскостная и трёхмерная локация, но идея та же: задержки прихода однозначно задают точку. На практике поверхность разбивают на зоны, и сначала определяют, в зоне какого датчика событие сработало первым, а затем уточняют координату внутри зоны по разностям времён.

Рассчитать для своей задачи

Эффект Кайзера и эффект Фелисити

У акустической эмиссии есть фирменная особенность, связанная с памятью материала о нагрузке.

Эффект Кайзера: при повторном нагружении заметная эмиссия появляется только тогда, когда нагрузка превысит ранее достигнутый максимум. Пока вы остаётесь ниже прежнего уровня, новых актов разрушения почти нет - материал «уже всё, что мог, при этой нагрузке поломал». Это позволяет по истории нагружения судить, испытывался ли объект ранее.

Эффект Фелисити - отклонение от правила Кайзера: эмиссия начинается раньше, чем достигнут прежний максимум. Отношение нагрузки начала эмиссии к прежнему максимуму называют коэффициентом Фелисити. Если он заметно меньше единицы - это тревожный признак: дефект развивается, и материал «звучит» досрочно. По этому коэффициенту в ряде методик прямо классифицируют опасность.

Где применяют метод

Акустическая эмиссия удобна там, где нужно следить за крупным объектом целиком и в реальном времени:

• сосуды под давлением, котлы, трубопроводы - контроль при гидро- и пневмоиспытаниях;
• мосты, краны, металлоконструкции - мониторинг под рабочей нагрузкой;
• композиты - разделение механизмов разрушения (растрескивание матрицы, расслоение, обрыв волокон) по параметрам сигнала;
• сварные швы и резервуары - поиск активных дефектов без сплошного сканирования поверхности.

Сильная сторона - полный охват за одно нагружение и чувствительность именно к растущим, то есть опасным, дефектам. Слабая - метод не измеряет размер дефекта напрямую и требует нагрузки: то, что не нагружено, молчит.

Частые ошибки

• Путают АЭ с ультразвуком. Ультразвук активно просвечивает и меряет геометрию; АЭ пассивно слушает развитие дефекта под нагрузкой. Это разные принципы и разные задачи.
• Считают, что метод показывает размер трещины. АЭ показывает активность и место источника, а не его размеры; размер уточняют другими методами по найденной зоне.
• Игнорируют скорость волны при локации. Координата прямо зависит от $c$; ошибка в скорости (или неучёт волн разных типов с разной скоростью) смещает источник.
• Оценивают один импульс. Решение принимают по динамике активности и амплитуды с ростом нагрузки, а не по одиночному громкому событию.
• Забывают про порог и шум. Слишком низкий порог топит полезные события в помехах, слишком высокий - теряет слабые сигналы.

FAQ

Чем акустическая эмиссия отличается от ультразвукового контроля? Ультразвук - активный метод: прибор сам излучает волну и анализирует отражение, измеряя геометрию дефекта в статике. Акустическая эмиссия - пассивный: источником служит сам растущий дефект, прибор только слушает. Поэтому АЭ видит активность и место, но не размер.

Можно ли по сигналу определить размер трещины? Напрямую - нет. Амплитуда и энергия импульса коррелируют с величиной скачка трещины, но не дают её абсолютный размер. АЭ локализует активную зону, а размеры дефекта в ней уточняют ультразвуком или другими методами.

Зачем нужно несколько датчиков? Один датчик фиксирует факт и параметры события, но не его координату. Два датчика дают линейную локацию по разности времён прихода, три и больше - плоскостную и объёмную: пересечение задержек однозначно указывает точку источника.

Коротко

Принцип акустической эмиссии: растущий дефект скачком высвобождает упругую энергию, по телу бежит звуковая волна, пьезодатчики ловят импульс, а по разности времён его прихода на несколько датчиков восстанавливают место источника. Метод пассивен и чувствителен именно к активным, развивающимся дефектам; параметры импульса (амплитуда, длительность, энергия) характеризуют механизм, а эффекты Кайзера и Фелисити - историю нагружения и опасность. Размер дефекта АЭ не меряет - она указывает, где и насколько активно идёт разрушение.
