Коэффициент звукопоглощения материала: формула и расчёт

Коэффициент звукопоглощения материала показывает, какую долю падающей звуковой энергии материал не отражает обратно в помещение. Это безразмерная величина $\alpha$ от 0 до 1: у зеркально жёсткого бетона она близка к нулю, у рыхлой минеральной ваты подходит к единице. Именно $\alpha$ определяет, будет ли в комнате гулкое эхо или комфортная глухая акустика, и именно его нормируют для студий, аудиторий и концертных залов. Ниже разберём строгое определение через отражённую энергию, связь с акустическим импедансом, формулу реверберационного метода Сэбина и типичные ошибки в задачах. Чтобы сразу почувствовать, как поглощение зависит от согласования импеданса и от времени реверберации, покрутите калькулятор ниже: он считает $\alpha$ двумя независимыми способами и показывает баланс энергии падающей волны.

Что такое коэффициент звукопоглощения

Когда звуковая волна падает на границу материала, её энергия делится на две части: одна отражается обратно, другая уходит внутрь материала и там рассеивается в тепло за счёт вязкого трения воздуха в порах и внутренних потерь. Коэффициент звукопоглощения $\alpha$ по определению равен отношению непоглощённой назад энергии к падающей:

$\alpha = \frac{E_{погл}}{E_{пад}} = \frac{E_{пад} - E_{отр}}{E_{пад}} = 1 - R,$

где $R = E_{отр}/E_{пад}$ - коэффициент отражения по энергии. Из этой записи сразу видно главное свойство: $\alpha$ и $R$ в сумме дают единицу, поэтому коэффициент звукопоглощения всегда лежит в диапазоне от 0 (всё отражается) до 1 (всё поглощается). Значение $\alpha = 1$ соответствует так называемому «открытому окну»: звук уходит и не возвращается, как будто на этом месте просто дыра наружу.

Рассчитать для своей задачи

Важно не путать коэффициент звукопоглощения с коэффициентом звукоизоляции. Поглощение описывает, сколько энергии не вернулось в ту же комнату, и борется с эхом и гулкостью. Звукоизоляция описывает, сколько энергии не прошло в соседнее помещение. Хороший поглотитель (пористый, мягкий) может быть плохим изолятором, и наоборот: тяжёлая бетонная стена почти не поглощает, но отлично изолирует.

Связь с акустическим импедансом

Откуда берётся отражение и почему оно зависит от материала, объясняет понятие акустического импеданса $Z = \rho c$ - произведения плотности среды на скорость звука в ней. Волна отражается на границе двух сред именно из-за скачка импеданса. Для нормального падения плоской волны из воздуха (импеданс $Z_0 = \rho_0 c_0 \approx 413$ Па·с/м при 20 °C) на материал с нормальным импедансом $Z$ амплитудный коэффициент отражения по давлению равен:

$r = \frac{Z - Z_0}{Z + Z_0}.$

Коэффициент отражения по энергии - это квадрат амплитудного, $R = r^2$, поэтому коэффициент звукопоглощения через импедансы записывается так:

$\alpha = 1 - \left( \frac{Z - Z_0}{Z + Z_0} \right)^2 = 1 - \left( \frac{Z/Z_0 - 1}{Z/Z_0 + 1} \right)^2.$

Здесь спрятан ключевой акустический принцип - согласование импедансов. Когда $Z = Z_0$, числитель обнуляется, отражения нет совсем и $\alpha = 1$: волна входит в материал без потерь на границе. Чем сильнее рассогласование $Z/Z_0$, тем больше отражение и тем меньше поглощение. Поэтому пористые поглотители делают «мягкими» и протяжёнными: их импеданс плавно подводят к импедансу воздуха, чтобы волна не отражалась на резкой границе, а постепенно затухала в толще.

Рассчитать для своей задачи

На графике видно, что зависимость несимметрична: даже умеренное рассогласование $Z/Z_0 = 3$ уже отражает четверть энергии, а к $Z/Z_0 = 10$ материал отражает две трети. Поэтому в реальной акустике идеальное согласование недостижимо, и $\alpha$ почти всегда меньше единицы.

Реверберационный метод Сэбина

На практике импеданс пористого материала измерить трудно, поэтому коэффициент звукопоглощения чаще находят косвенно - по тому, как материал укорачивает реверберацию в помещении. Реверберация - это постепенное затухание звука после выключения источника, а её мерой служит время реверберации $T$: время, за которое уровень звука падает на 60 дБ. Уоллес Сэбин связал его с объёмом помещения $V$ и суммарным поглощением:

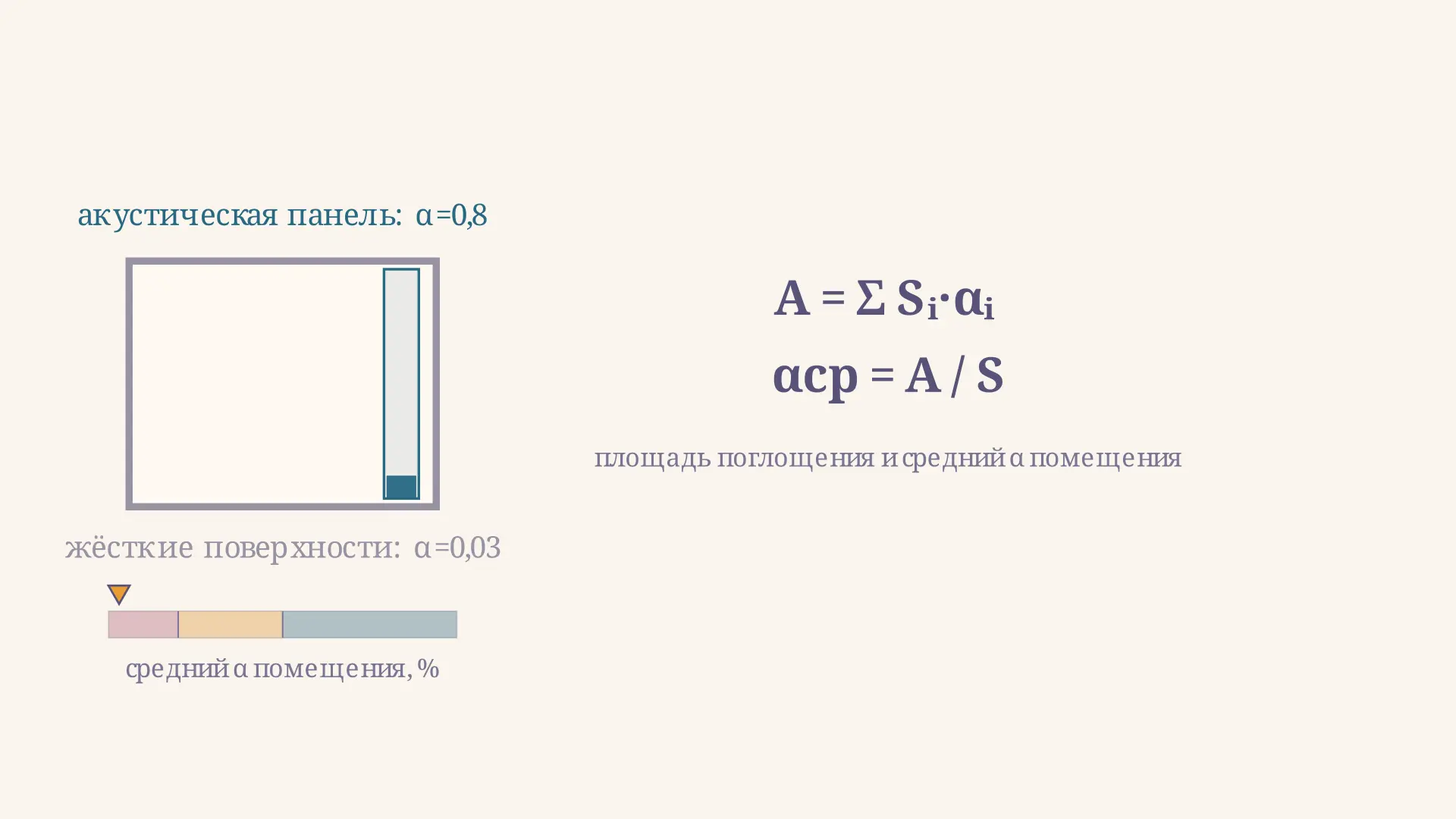

$T = \frac{0{,}161\, V}{A}, \qquad A = \sum_i \alpha_i S_i,$

где $A$ - эквивалентная площадь поглощения (в квадратных метрах «открытого окна»), а сумма идёт по всем поверхностям с их коэффициентами $\alpha_i$ и площадями $S_i$. Чтобы измерить $\alpha$ конкретного материала, в реверберационную камеру вносят образец площадью $S$ и сравнивают время реверберации до ($T_0$) и после ($T_1$). Разность поглощений даёт вклад образца, а деление на его площадь - искомый коэффициент:

$\alpha = \frac{A_1 - A_0}{S} = \frac{0{,}161\, V}{S}\left( \frac{1}{T_1} - \frac{1}{T_0} \right).$

Это и есть рабочая лабораторная формула для коэффициента звукопоглощения. Логика та же, что в основном определении: чем сильнее материал поглощает, тем короче становится реверберация $T_1$ и тем больше получается $\alpha$. В калькуляторе выше второй блок считает именно по этой формуле - задайте объём камеры, площадь образца и оба времени, и сравните результат с расчётом по импедансу.

От чего зависит коэффициент звукопоглощения

У одного и того же материала $\alpha$ не постоянен - он зависит от частоты и условий. Поэтому в справочниках приводят не одно число, а набор значений на стандартных частотах.

• Частота звука. Пористые поглотители (вата, поролон) лучше работают на высоких частотах и слабо гасят бас: длинная волна низкого тона «не замечает» тонкий слой пор. Для низких частот применяют резонансные конструкции - мембранные и щелевые поглотители Гельмгольца.
• Толщина и плотность слоя. Толстый слой и воздушный зазор за ним сдвигают эффективное поглощение в область более низких частот.
• Угол падения. Табличные значения дают либо для нормального падения, либо усреднённые по всем углам (метод Сэбина измеряет именно диффузное, усреднённое поглощение).
• Усреднённая оценка NRC. Чтобы сравнивать материалы одним числом, берут среднее $\alpha$ на частотах 250, 500, 1000 и 2000 Гц и округляют до 0,05 - это коэффициент NRC (Noise Reduction Coefficient).

Из-за частотной зависимости в реверберационном методе значение $\alpha$ иногда формально получается чуть больше единицы (эффект краёв образца и дифракции). Это не нарушение закона сохранения энергии, а ограничение модели Сэбина; в строгих расчётах такие значения обрезают до 1.

Пример решения типовой задачи

Разберём стандартную постановку. Образец пористого материала площадью $S = 12$ м² исследуют в реверберационной камере объёмом $V = 200$ м³. Без образца время реверберации $T_0 = 3{,}5$ с, с образцом $T_1 = 2{,}0$ с. Нужно найти коэффициент звукопоглощения материала.

Сначала найдём эквивалентные площади поглощения камеры до и после внесения образца по формуле Сэбина:

$A_0 = \frac{0{,}161 \cdot 200}{3{,}5} = 9{,}2\ \text{м}^2, \qquad A_1 = \frac{0{,}161 \cdot 200}{2{,}0} = 16{,}1\ \text{м}^2.$

Образец добавил поглощение $\Delta A = A_1 - A_0 = 16{,}1 - 9{,}2 = 6{,}9$ м². Делим этот прирост на площадь образца и получаем коэффициент звукопоглощения:

$\alpha = \frac{\Delta A}{S} = \frac{6{,}9}{12} \approx 0{,}57.$

То есть материал поглощает около 57% падающей звуковой энергии и отражает 43%. Это уже хороший поглотитель - такие значения типичны для минеральной ваты средней толщины на средних частотах. Если бы задачу дали через отражение (например, «материал отражает 20% энергии»), ответ получился бы ещё проще: $\alpha = 1 - R = 1 - 0{,}2 = 0{,}8$.

Частые ошибки

• Путать поглощение по энергии и по амплитуде. В формуле $\alpha = 1 - R$ стоит энергетический коэффициент отражения $R = r^2$, а не амплитудный $r$. Если использовать амплитуду напрямую, ответ будет завышен.
• Считать, что $\alpha$ постоянен. Коэффициент звукопоглощения зависит от частоты; нельзя брать значение на 1000 Гц и применять его к басу. В задаче всегда смотрите, на какой частоте дано $\alpha$.
• Смешивать поглощение и звукоизоляцию. Большой $\alpha$ не означает хорошую защиту от шума соседей: поглощение убирает эхо внутри комнаты, а не пропускание сквозь стену.
• Забывать про коэффициент 0,161. Постоянная Сэбина имеет размерность с/м и уже включает скорость звука; подставлять время и объём «как есть» без неё нельзя.
• Получать $\alpha > 1$ и пугаться. В реверберационном методе небольшое превышение единицы из-за краевого эффекта нормально и обрезается до 1; в расчёте по импедансу $\alpha$ всегда строго не больше единицы.

FAQ

Чему равен коэффициент звукопоглощения, если материал отражает 25% звука? Коэффициент отражения по энергии $R = 0{,}25$, поэтому $\alpha = 1 - R = 0{,}75$. Материал поглощает три четверти падающей энергии - это хороший пористый поглотитель.

Почему коэффициент звукопоглощения не может быть больше единицы? Потому что $\alpha$ - это доля поглощённой энергии от падающей, а доля по определению не превышает 100%. Формальные значения чуть выше 1 в реверберационном методе вызваны краевыми эффектами образца, а не нарушением сохранения энергии.

Чем коэффициент звукопоглощения отличается от звукоизоляции? Поглощение $\alpha$ описывает, какая доля энергии не отразилась обратно в ту же комнату (борьба с эхом). Звукоизоляция описывает, сколько энергии не прошло в соседнее помещение. Это разные задачи, и хороший поглотитель часто плохой изолятор.

Коротко

Коэффициент звукопоглощения материала $\alpha = 1 - R$ - это доля падающей звуковой энергии, которую материал не отражает обратно; он всегда лежит в диапазоне от 0 до 1. Через акустический импеданс он выражается как $\alpha = 1 - \left((Z/Z_0 - 1)/(Z/Z_0 + 1)\right)^2$ и достигает единицы при согласовании импедансов $Z = Z_0$. На практике $\alpha$ измеряют реверберационным методом Сэбина по формуле $\alpha = 0{,}161\,V\,(1/T_1 - 1/T_0)/S$, сравнивая время реверберации помещения до и после внесения образца.
