Трёхфазная цепь звездой: расчёт тока и мощности

Трёхфазная цепь с соединением нагрузки звездой - одна из самых распространённых схем в промышленных электросетях. Именно она лежит в основе питания трёхфазных двигателей, нагревательных установок и большинства промышленных потребителей. Суть соединения звездой: конец каждой фазной обмотки (или нагрузки) соединяется в общую точку - нейтраль. Ниже разберём, как связаны фазные и линейные величины, как вывести формулы мощности и как решать типовые задачи. Чтобы сразу почувствовать связь параметров, покрути калькулятор ниже - он мгновенно пересчитает ток, мощности и диаграммы.

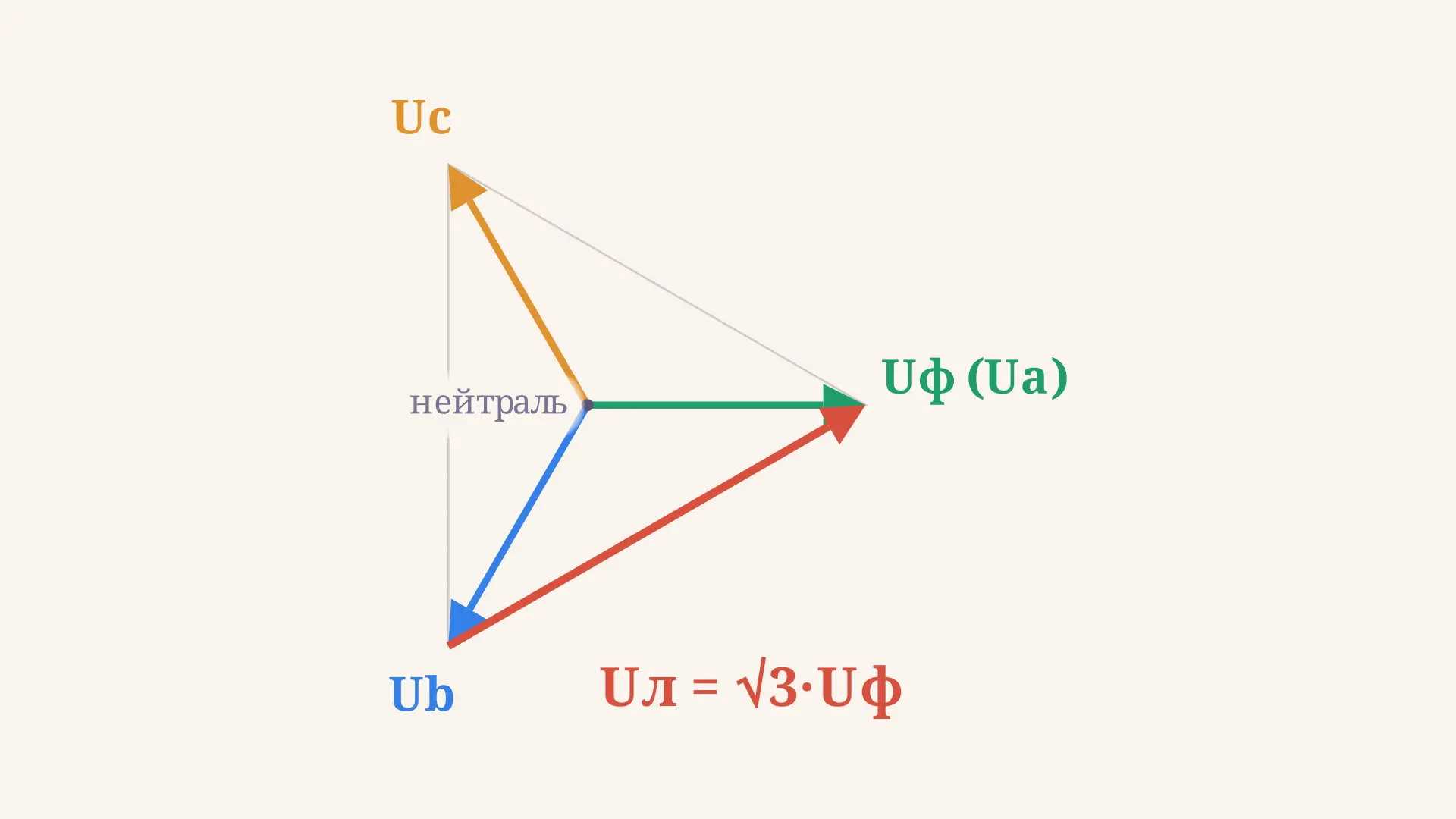

Связь фазных и линейных величин при звезде

При соединении звездой каждая фаза нагрузки подключена между одним линейным проводом и нейтральным проводом. Из этой геометрии вытекают два ключевых соотношения:

$$U_л = \sqrt{3}\,U_ф, \qquad I_л = I_ф.$$

Линейное напряжение $U_л$ (между двумя линейными проводами) в $\sqrt{3} \approx 1{,}732$ раза больше фазного $U_ф$ (между линией и нейтралью). Именно поэтому стандартная трёхфазная сеть 380/220 В: $380 = \sqrt{3} \cdot 220$. Зато линейный ток $I_л$ равен фазному $I_ф$ - через каждый линейный провод течёт тот же ток, что и через одну фазу нагрузки.

Рассчитать для своей задачи

Связь $U_л = \sqrt{3}\,U_ф$ выводится геометрически: два фазных вектора повёрнуты друг от друга на 120°, и их разность по теореме косинусов даёт $\sqrt{U_ф^2 + U_ф^2 - 2\,U_ф^2\,\cos 120°} = U_ф\sqrt{3}$.

Сопротивление фазы и фазный ток

Если в каждой фазе нагрузка имеет активную составляющую $R$ и реактивную $X = X_L - X_C$, полное сопротивление фазы:

$$Z = \sqrt{R^2 + X^2}.$$

Фазный (и одновременно линейный) ток:

$$I_ф = \frac{U_ф}{Z}.$$

Угол сдвига фаз между током и напряжением фазы:

$$\varphi = \arccos\frac{R}{Z}, \qquad \cos\varphi = \frac{R}{Z}.$$

При чисто активной нагрузке ($X = 0$) $\varphi = 0$ и ток совпадает по фазе с напряжением. При индуктивной ($X_L > X_C$) ток отстаёт от напряжения, при ёмкостной - опережает.

Рассчитать для своей задачи

Активная, реактивная и полная мощность

Мощности трёхфазной симметричной цепи - просто утроенные мощности одной фазы. Через фазные и линейные величины:

$$P = 3\,I_ф^2\,R = \sqrt{3}\,U_л\,I_л\,\cos\varphi \quad \text{(активная, Вт)},$$ $$Q = 3\,I_ф^2\,X = \sqrt{3}\,U_л\,I_л\,\sin\varphi \quad \text{(реактивная, вар)},$$ $$S = 3\,U_ф\,I_ф = \sqrt{3}\,U_л\,I_л \quad \text{(полная, В·А)}.$$

Все три связаны треугольником мощностей: $S^2 = P^2 + Q^2$, или $P = S\cos\varphi$, $Q = S\sin\varphi$.

Формулы через линейные величины удобны в практических задачах, когда заданы $U_л$ (со щитка) и $I_л$ (измерен токоизмерительными клещами). Формулы через фазные - когда известны параметры обмоток или нагрузочных элементов ($R$, $L$, $C$).

Пример расчёта задачи

Разберём типовую задачу: три резистора по $R = 10$ Ом и катушки $X_L = 6$ Ом включены звездой в сеть с $U_л = 380$ В. Найти ток и мощности.

Шаг 1. Фазное напряжение:

$$U_ф = \frac{U_л}{\sqrt{3}} = \frac{380}{1{,}732} \approx 220\text{ В}.$$

Шаг 2. Полное сопротивление фазы:

$$Z = \sqrt{10^2 + 6^2} = \sqrt{136} \approx 11{,}66\text{ Ом}.$$

Шаг 3. Фазный (линейный) ток:

$$I_ф = \frac{U_ф}{Z} = \frac{220}{11{,}66} \approx 18{,}87\text{ А}.$$

Шаг 4. Коэффициент мощности:

$$\cos\varphi = \frac{R}{Z} = \frac{10}{11{,}66} \approx 0{,}858.$$

Шаг 5. Мощности:

$$P = 3\,I_ф^2\,R = 3 \times 18{,}87^2 \times 10 \approx 10{,}68\text{ кВт},$$ $$Q = 3\,I_ф^2\,X_L = 3 \times 18{,}87^2 \times 6 \approx 6{,}41\text{ квар},$$ $$S = 3\,U_ф\,I_ф = 3 \times 220 \times 18{,}87 \approx 12{,}45\text{ кВ·А}.$$

Те же числа выдаёт калькулятор выше при дефолтных ползунках ($U_ф = 220$ В, $R = 10$ Ом, $X_L = 6$ Ом).

Нейтральный провод и несимметричная нагрузка

При симметричной нагрузке (все три фазы одинаковы) токи нейтрального провода взаимно компенсируются и ток через него равен нулю. Поэтому в промышленных трёхфазных цепях с симметричной нагрузкой нейтральный провод нередко не прокладывают.

При несимметричной нагрузке (разные $Z$ в фазах) через нейтраль течёт ненулевой ток:

$$\dot{I}_N = \dot{I}_A + \dot{I}_B + \dot{I}_C \neq 0.$$

Без нейтрального провода при несимметрии возникает смещение нейтрали: фазные напряжения на нагрузке перестают быть равными $U_л / \sqrt{3}$ - одни фазы перегружаются, другие получают заниженное напряжение. Именно поэтому в осветительных сетях (где нагрузка заведомо несимметрична) нейтральный провод обязателен.

Рассчитать для своей задачи

Треугольник мощностей и коэффициент мощности

Три мощности ($P$, $Q$, $S$) образуют прямоугольный треугольник мощностей, в котором $P$ - горизонтальный катет, $Q$ - вертикальный, а $S$ - гипотенуза. Угол между $S$ и $P$ - это и есть $\varphi$.

Коэффициент мощности $\cos\varphi = P/S$ показывает, какая доля полной мощности преобразуется в полезную работу. В активно-индуктивных нагрузках (электродвигатели, трансформаторы) $\cos\varphi$ обычно 0,7–0,9: часть энергии «циркулирует» между генератором и индуктивностью, не совершая полезной работы. Именно поэтому энергетики вводят понятие реактивной мощности $Q$ отдельно - и именно её стремятся компенсировать конденсаторными установками, чтобы поднять $\cos\varphi$ до 0,95 и выше.

Для потребителя важна активная мощность $P$ - она оплачивается по счётчику. Но трансформаторы и кабели нагружаются полной мощностью $S$ (именно её они «пропускают» через себя), поэтому электросети рассчитываются по $S$, а не по $P$.

Связь между звездой и треугольником

Ту же нагрузку можно включить и треугольником. Тогда каждая фаза нагрузки получает уже линейное напряжение (а не фазное), и ток фазы нагрузки возрастает в $\sqrt{3}$ раз. В итоге:

На самом деле при одном и том же $Z$ фазы суммарная активная мощность при треугольнике в 3 раза больше, чем при звезде (ведь напряжение на нагрузке в $\sqrt{3}$ раз выше). Поэтому двигатели, рассчитанные на 380 В в режиме звезды, нельзя включать треугольником в ту же сеть - они сгорят.

Практический алгоритм решения задачи

Большинство задач по трёхфазным цепям решаются по одному и тому же шаблону:

1. Определить фазное напряжение. Если задано $U_л$ - делим на $\sqrt{3}$. Если задано $U_ф$ - берём как есть.
2. Найти полное сопротивление фазы: $Z = \sqrt{R^2 + X^2}$, где $X = X_L - X_C$. Если задача только активная ($X = 0$), то $Z = R$.
3. Вычислить фазный ток: $I_ф = U_ф / Z$. При звезде это и есть линейный ток: $I_л = I_ф$.
4. Найти cos $\varphi$: $\cos\varphi = R / Z$ (и угол $\varphi = \arccos(R/Z)$).
5. Посчитать мощности: активную $P = 3\,I_ф^2\,R$, реактивную $Q = 3\,I_ф^2\,X$, полную $S = 3\,U_ф\,I_ф$. Проверка: $P^2 + Q^2 = S^2$.
6. Построить векторную диаграмму, если требуется: три вектора напряжений под углом 120°, три вектора токов, отстающие на $\varphi$ от своих напряжений.

Этот алгоритм работает для симметричной нагрузки. При несимметрии каждую фазу (A, B, C) рассчитывают независимо: находят $Z_A$, $Z_B$, $Z_C$ и соответствующие токи, а потом ищут ток нейтрали векторным сложением трёх фазных токов.

Частые ошибки

• Перепутать фазное и линейное напряжение - самая массовая ошибка. При соединении звездой в сеть 380 В каждая фаза нагрузки получает $220$ В, а не $380$ В.
• Считать мощность по линейному напряжению и фазному току - нельзя. Либо $P = 3\,I_ф^2 R$, либо $P = \sqrt{3}\,U_л\,I_л\,\cos\varphi$; смешивать фазные и линейные нельзя.
• Забыть $\cos\varphi$ при расчёте активной мощности. Без него получается полная мощность $S$, а не активная $P$.
• Применять формулы симметричного режима к несимметричной нагрузке - в том случае каждую фазу надо считать отдельно.
• Не перевести линейное в фазное: задача задаёт $U_л$, параметры фазы известны, но студент подставляет $380$ В вместо $220$ В прямо в $I = U/Z$.

FAQ

Почему линейное напряжение в $\sqrt{3}$ раз больше фазного, а не в 2 или в 3?

Потому что вектора фазных напряжений сдвинуты не на 180°, а на 120°. Линейное напряжение - это разность двух фазных векторов, и по теореме косинусов при угле 120° между ними: $U_л = \sqrt{U_ф^2 + U_ф^2 - 2U_ф^2\cos120°} = U_ф\sqrt{3}$.

Можно ли найти мощность, зная только $U_л$, $I_л$ и $\cos\varphi$, без знания схемы?

Да. Формулы $P = \sqrt{3}\,U_л\,I_л\,\cos\varphi$ и $S = \sqrt{3}\,U_л\,I_л$ одинаково работают и для звезды, и для треугольника - результат зависит только от линейных величин, а не от способа соединения. Именно их используют измерительные приборы на щитках.

Зачем нужен нейтральный провод в звезде?

При симметричной нагрузке он не несёт тока, но обеспечивает стабильность фазных напряжений при любом случайном дисбалансе. При несимметричной нагрузке без нейтрали происходит смещение нейтрали: одни фазы перегружаются, другие «проседают» по напряжению, что приводит к выходу оборудования из строя.

Коротко

Соединение звездой - основной способ подключения нагрузки в трёхфазных цепях. Ключевые соотношения: $U_л = \sqrt{3}\,U_ф$ и $I_л = I_ф$. Ток фазы равен $U_ф / Z$, где $Z = \sqrt{R^2 + X^2}$. Мощности удобнее считать через линейные величины ($P = \sqrt{3}\,U_л\,I_л\,\cos\varphi$), но промежуточные расчёты ведут через фазные. При симметричной нагрузке нейтральный провод не нужен; при несимметрии - обязателен.
