Трёхфазная цепь треугольником: расчёт тока и мощности

Соединение нагрузки треугольником - вторая после звезды базовая схема трёхфазной цепи, и разница между ними не косметическая: она меняет саму физику того, какое напряжение и какой ток видит каждая фаза нагрузки. При треугольнике каждая обмотка или нагрузочный элемент включён напрямую между двумя линейными проводами, минуя нейтраль, поэтому расчёт строится по другой паре соотношений, чем у звезды. Ниже разберём, откуда берётся линейный ток в $\sqrt{3}$ раз больше фазного, как считать мощности и почему та же самая нагрузка при треугольнике потребляет втрое больше активной мощности, чем при звезде. Калькулятор ниже сразу показывает ток, мощности и векторную диаграмму - покрутите его, а дальше разберём каждую формулу по шагам.

Особенность соединения треугольником

При соединении треугольником три фазы нагрузки образуют замкнутый контур: конец фазы AB соединён с началом фазы BC, конец BC - с началом CA, и так далее по кругу. К каждой из трёх вершин этого контура подключён свой линейный провод (A, B, C). Из такой геометрии сразу следует ключевое отличие от звезды:

$$U_ф = U_л.$$

Рассчитать для своей задачи

Между любой парой линейных проводов включена ровно одна фаза нагрузки - никакой нейтральной точки, через которую напряжение "делилось" бы на меньшую фазную составляющую, здесь нет. Поэтому в сети 380 В при треугольнике на каждой фазе действует полное линейное напряжение 380 В, а не 220 В, как было бы при звезде.

Почему линейный ток в $\sqrt{3}$ раз больше фазного

Раз фазное напряжение равно линейному, полное сопротивление фазы $Z = \sqrt{R^2 + X^2}$ (где $X = X_L - X_C$) сразу даёт фазный ток:

$$I_ф = \frac{U_ф}{Z} = \frac{U_л}{Z}.$$

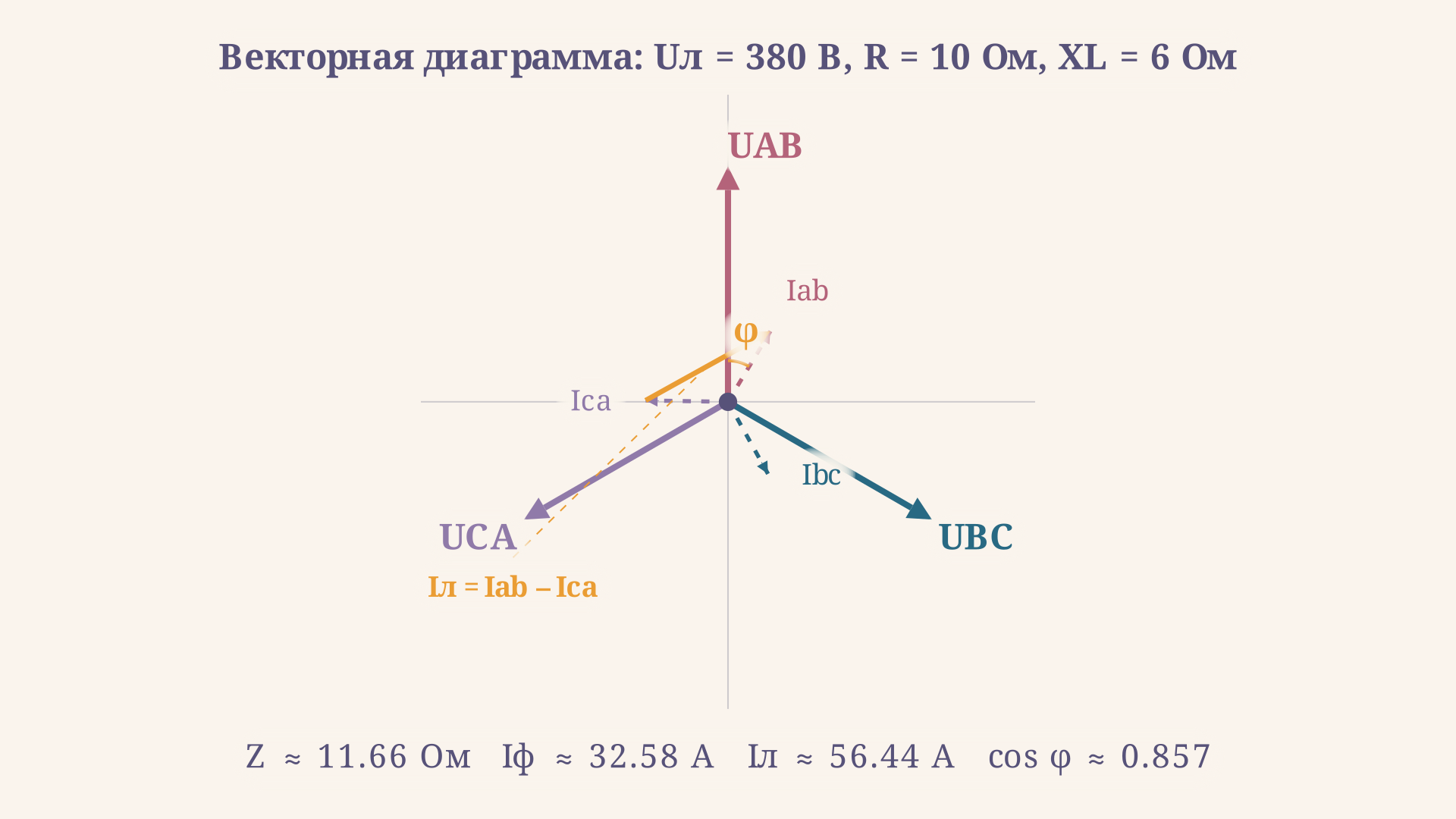

Но в линейном проводе течёт не $I_ф$, а сумма двух соседних фазных токов по первому закону Кирхгофа: в узел A втекает ток фазы CA и вытекает ток фазы AB, поэтому линейный ток $\dot{I}_A = \dot{I}_{AB} - \dot{I}_{CA}$. Оба фазных тока равны по модулю ($I_ф$) и сдвинуты друг относительно друга на 120°, поэтому их векторная разность по теореме косинусов даёт:

$$I_л = \sqrt{I_ф^2 + I_ф^2 - 2\,I_ф^2\cos120°} = I_ф\sqrt{3}.$$

Это тот же геометрический приём, что и вывод $U_л = \sqrt{3}\,U_ф$ для звезды, только там разность строилась для напряжений, а здесь - для токов. Отсюда главное соотношение треугольника:

$$I_л = \sqrt{3}\,I_ф.$$

Рассчитать для своей задачи

Мощности при соединении треугольником

Формулы мощности через фазные и линейные величины остаются теми же по форме, что и при звезде - трёхфазная мощность вообще не зависит от схемы соединения, если фиксировать линейные $U_л$ и $I_л$:

$$P = 3\,I_ф^2\,R = \sqrt{3}\,U_л\,I_л\,\cos\varphi \quad \text{(активная, Вт)},$$ $$Q = 3\,I_ф^2\,X = \sqrt{3}\,U_л\,I_л\,\sin\varphi \quad \text{(реактивная, вар)},$$ $$S = 3\,U_ф\,I_ф = \sqrt{3}\,U_л\,I_л \quad \text{(полная, В}\cdot\text{А)}.$$

Но если фиксировать не линейные величины, а параметры самой нагрузки ($R$, $X$), картина другая. Поскольку при треугольнике на фазе действует бо́льшее напряжение ($U_л$ вместо $U_л/\sqrt{3}$), фазный ток при тех же $R$, $X$ оказывается в $\sqrt{3}$ раз больше, чем при звезде, а значит, мощность (пропорциональная квадрату тока) вырастает в три раза. Именно поэтому двигатель, рассчитанный на 380 В в режиме звезды, нельзя без пересчёта включать треугольником в ту же сеть - по обмоткам потечёт втрое больший ток, и они сгорят.

Пример расчёта задачи

Возьмём типовую задачу: три одинаковые нагрузки с $R = 10$ Ом и $X_L = 6$ Ом включены треугольником в сеть с $U_л = 380$ В. Найти токи и мощности.

Шаг 1. Фазное напряжение равно линейному: $U_ф = U_л = 380$ В.

Шаг 2. Полное сопротивление фазы:

$$Z = \sqrt{10^2 + 6^2} = \sqrt{136} \approx 11{,}66\text{ Ом}.$$

Шаг 3. Фазный ток:

$$I_ф = \frac{U_ф}{Z} = \frac{380}{11{,}66} \approx 32{,}58\text{ А}.$$

Шаг 4. Линейный ток:

$$I_л = \sqrt{3}\,I_ф \approx 1{,}732 \times 32{,}58 \approx 56{,}44\text{ А}.$$

Шаг 5. Коэффициент мощности:

$$\cos\varphi = \frac{R}{Z} = \frac{10}{11{,}66} \approx 0{,}857.$$

Шаг 6. Мощности:

$$P = 3\,I_ф^2\,R \approx 3 \times 32{,}58^2 \times 10 \approx 31{,}85\text{ кВт},$$ $$Q = 3\,I_ф^2\,X_L \approx 19{,}11\text{ квар}, \qquad S = 3\,U_ф\,I_ф \approx 37{,}15\text{ кВ}\cdot\text{А}.$$

Заметьте: та же самая нагрузка ($R = 10$ Ом, $X_L = 6$ Ом) при звезде и том же линейном напряжении 380 В давала активную мощность около 10,68 кВт - ровно втрое меньше. Это прямое следствие того, что фазный ток при треугольнике больше в $\sqrt{3}$ раз, а мощность растёт с квадратом тока. Те же числа выдаёт калькулятор выше при дефолтных ползунках.

Пуск двигателей: переключение звезда-треугольник

На разнице мощностей построена классическая схема пуска асинхронных двигателей "звезда-треугольник". В момент пуска обмотки временно включают звездой - пусковой ток и момент снижаются втрое по сравнению с прямым пуском треугольником, что щадит сеть и механику. Когда двигатель набирает обороты (обычно 70-80% номинальной скорости), контактор переключает обмотки на треугольник, и двигатель выходит на номинальный режим работы с полной мощностью. Этот приём работает только для двигателей, у которых номинальный режим - именно треугольник при данном напряжении сети; иначе переключение в рабочем режиме приведёт к перегрузке.

Обрыв фазы: чем треугольник отличается от звезды

При обрыве одной фазы поведение схем принципиально разное. В звезде с нейтралью обрыв одной фазы почти не затрагивает остальные две - они продолжают работать при своём фазном напряжении. А вот в треугольнике при обрыве одной стороны контура (скажем, AB) оставшиеся две фазы (BC и CA) не отключаются: они превращаются в последовательную цепочку, подключённую к оставшимся двум линейным проводам, и через них по-прежнему течёт ток, хотя и в изменённом режиме.

Рассчитать для своей задачи

Эта особенность - источник частой практической ошибки: обрыв фазы в треугольнике не всегда сразу заметен по факту отключения нагрузки, поэтому диагностировать его сложнее, чем в звезде.

Практический алгоритм решения задачи

1. Проверить схему соединения. Если треугольник - фазное напряжение равно линейному без всяких делений на $\sqrt{3}$.
2. Найти полное сопротивление фазы: $Z = \sqrt{R^2 + X^2}$, где $X = X_L - X_C$.
3. Вычислить фазный ток: $I_ф = U_л / Z$.
4. Найти линейный ток: $I_л = \sqrt{3}\,I_ф$.
5. Найти $\cos\varphi = R/Z$ и посчитать мощности: $P = 3\,I_ф^2 R$, $Q = 3\,I_ф^2 X$, $S = \sqrt{3}\,U_л\,I_л$. Проверка: $P^2 + Q^2 = S^2$.
6. При необходимости построить векторную диаграмму: три вектора фазных токов под 120°, линейный ток в каждой вершине - их векторная разность.

Частые ошибки

• Делить линейное напряжение на $\sqrt{3}$, как при звезде. При треугольнике фазное напряжение равно линейному - делить не нужно.
• Перепутать, где нужен $\sqrt{3}$. У звезды множитель $\sqrt{3}$ стоит у напряжения ($U_л = \sqrt{3}U_ф$), у треугольника - у тока ($I_л = \sqrt{3}I_ф$). Перестановка даёт неверный ответ.
• Считать мощность по фазному току и линейному напряжению одновременно без пересчёта - нужно либо чистые фазные величины, либо чистые линейные.
• Забыть, что при равных $R$, $X$ мощность треугольника втрое больше звезды - и подавать на обмотки, рассчитанные на звезду, треугольник без пересчёта тока.
• Не учитывать, что при обрыве фазы треугольник не отключается полностью - ток в оставшихся фазах меняется, но не исчезает.

FAQ

Почему при звезде $\sqrt{3}$ стоит у напряжения, а при треугольнике - у тока?

Потому что множитель $\sqrt{3}$ появляется там, где две одинаковые по модулю величины, сдвинутые на 120°, складываются векторно. У звезды так складываются напряжения (линейное - разность двух фазных), у треугольника - токи (линейный - разность двух фазных).

Можно ли использовать формулы $P = \sqrt{3}U_лI_л\cos\varphi$ и для звезды, и для треугольника?

Да, эти формулы через линейные величины одинаковы для обеих схем - результат зависит только от $U_л$, $I_л$ и $\cos\varphi$, а не от способа соединения нагрузки.

Что произойдёт, если включить треугольником нагрузку, рассчитанную на звезду при том же напряжении сети?

Фазный ток вырастет в $\sqrt{3}$ раз, а активная мощность и токовая нагрузка на обмотки - втрое. Если нагрузка не рассчитана на такой режим, она перегреется или сгорит.

Коротко

При соединении треугольником каждая фаза нагрузки подключена напрямую между двумя линейными проводами, поэтому фазное напряжение равно линейному ($U_ф = U_л$), а линейный ток в $\sqrt{3}$ раз больше фазного ($I_л = \sqrt{3}I_ф$) - из-за векторного сложения двух соседних фазных токов, сдвинутых на 120°. Мощности считаются теми же формулами через линейные величины, что и у звезды, но при одинаковых параметрах нагрузки треугольник даёт втрое большую активную мощность. Это лежит в основе схемы пуска двигателей "звезда-треугольник" и объясняет, почему обрыв одной фазы в треугольнике не отключает нагрузку полностью, а лишь перераспределяет ток.
