Потери холостого хода трансформатора: расчёт P0

Потери холостого хода трансформатора - это мощность, которую машина потребляет из сети даже при отключённой нагрузке. Физически они возникают в стали магнитопровода: переменный магнитный поток непрерывно перемагничивает сердечник, и каждый цикл перемагничивания сопровождается двумя видами потерь. Именно потери холостого хода определяют, сколько электроэнергии трансформатор «сжигает» впустую 24 часа в сутки, независимо от того, подключена ли нагрузка. Для силовых трансформаторов подстанций даже несколько процентов разницы в P0 выливаются в миллионы рублей за срок службы. Задайте параметры своей машины в калькуляторе ниже - он сразу разложит P0 на составляющие и покажет зависимость от индукции.

Физика потерь в стали

Когда по первичной обмотке течёт переменный ток, в сердечнике возникает знакопеременный магнитный поток. Сталь магнитопровода - ферромагнетик: её магнитные домены ориентируются вслед за полем, но не мгновенно. Это явление называется гистерезисом, а площадь петли гистерезиса на графике B-H пропорциональна энергии, которая рассеивается в виде теплоты за один цикл перемагничивания.

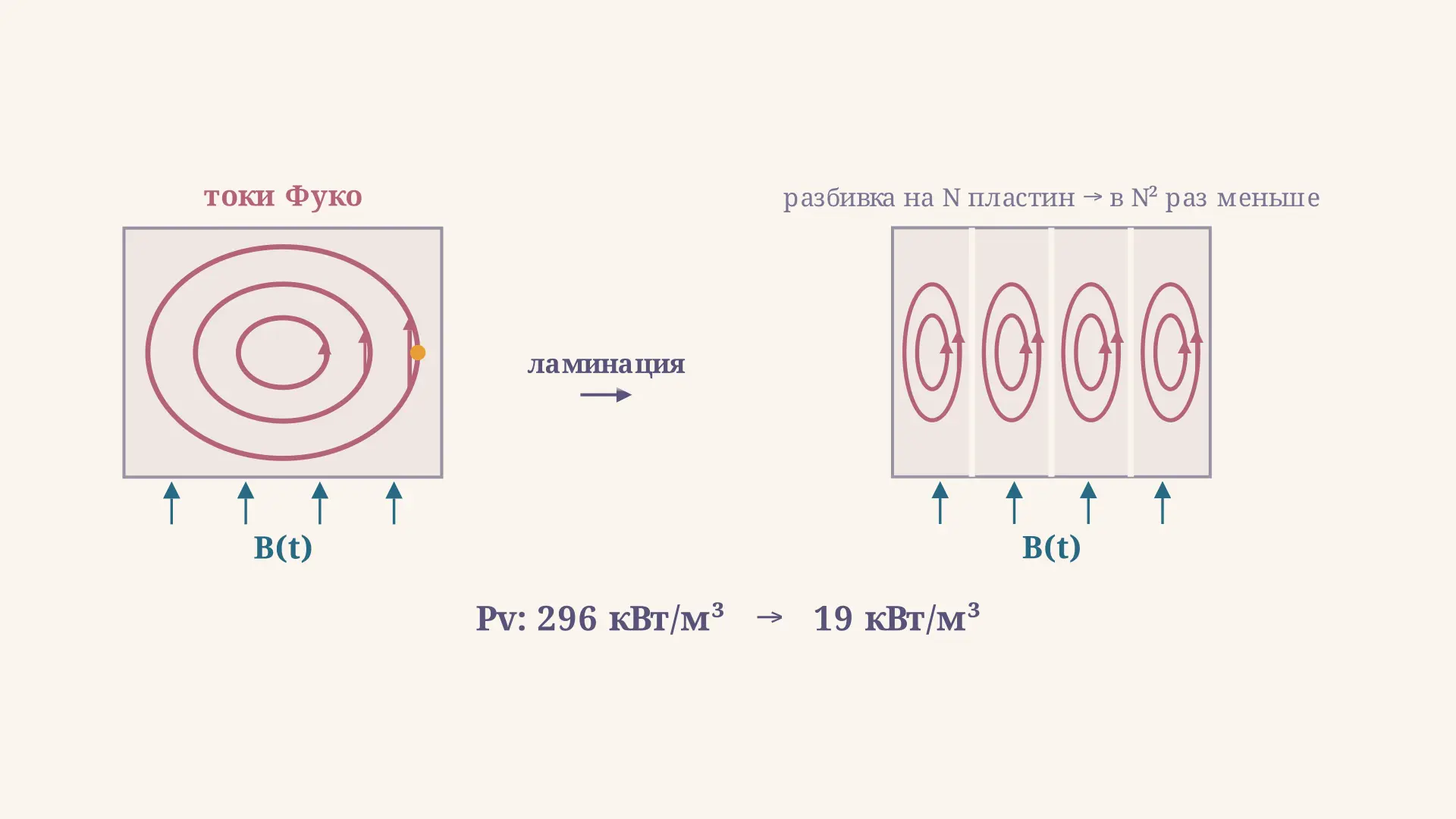

Одновременно переменный поток по закону электромагнитной индукции наводит в теле самого сердечника переменную ЭДС, а сталь, пусть и плохой, - проводник. По ней текут токи Фуко (вихревые токи), и они тоже выделяют тепло. Оба механизма суммируются и дают суммарные потери холостого хода $P_0$.

Рассчитать для своей задачи

Формулы гистерезисных и вихревых потерь

Разделение на два члена кристаллизовалось в уравнении Штейнмеца. Для инженерного расчёта его записывают в виде удельных потерь на килограмм стали:

$$p_г = k_г \cdot f \cdot B_m^{1{,}6} \quad \text{(Вт/кг)},$$ $$p_в = k_в \cdot f^2 \cdot d^2 \cdot B_m^2 \quad \text{(Вт/кг)},$$

где $B_m$ - амплитуда магнитной индукции в стержне (Тл), $f$ - частота сети (Гц), $d$ - толщина листа электротехнической стали (м), $k_г$ и $k_в$ - коэффициенты, зависящие от марки стали.

Суммарные удельные потери $p_0 = p_г + p_в$ умножают на вес активной стали $G$ (кг), чтобы получить полные потери холостого хода:

$$P_0 = p_0 \cdot G = (p_г + p_в) \cdot G.$$

На практике коэффициенты $k_г$ и $k_в$ не вычисляют вручную - их берут из таблиц удельных потерь для конкретной марки стали, которые приводятся в ГОСТ и каталогах металлургических заводов. Для холоднокатаной текстурованной стали (ХТС) серии 3400 типичные значения при $B_m = 1{,}5$ Тл: $p_г \approx 1{,}6$ Вт/кг, $p_в \approx 0{,}9$ Вт/кг, итого $p_0 \approx 2{,}5$ Вт/кг.

Рассчитать для своей задачи

Роль марки электротехнической стали

Выбор стали - главный рычаг снижения $P_0$. Современные силовые трансформаторы проектируются на холоднокатаной текстурованной стали (ХТС), у которой зёрна ориентированы вдоль направления прокатки - это снижает коэрцитивную силу и площадь петли гистерезиса в 2-3 раза по сравнению со старой горячекатаной сталью (ГТС).

Аморфная (стеклометаллическая) сталь снижает потери ещё в 5-10 раз, но дороже и требует особой технологии намотки. Такие трансформаторы применяются там, где машина работает с малой нагрузкой большую часть времени и экономия холостого хода перекрывает разницу в стоимости.

Толщина листа критична для вихревых токов: потери $p_в \propto d^2$, поэтому переход с 0,50 мм на 0,35 мм сам по себе снижает $P_в$ почти вдвое.

Расчёт P0 по схеме замещения

В инженерной практике параметры холостого хода определяют из опыта холостого хода: трансформатор включают в сеть при номинальном напряжении $U_{1н}$ и фиксируют активную мощность $P_0$, ток холостого хода $I_0$ и напряжение.

Из этих данных рассчитывают активную составляющую тока холостого хода $I_{0а}$, которая связана с потерями в стали:

$$I_{0а} = \frac{P_0}{m_1 \cdot U_{1н}},$$

где $m_1$ - число фаз. Реактивная составляющая $I_{0р}$ отвечает за намагничивание и не является потерями. Полный ток холостого хода:

$$I_0 = \sqrt{I_{0а}^2 + I_{0р}^2}.$$

В схеме замещения трансформатора потери в стали моделирует активное сопротивление ветви намагничивания $R_м$:

$$R_м = \frac{P_0}{m_1 \cdot I_0^2}.$$

Это параметр нужен для расчёта режимов работы трансформатора при несимметричной нагрузке, токе короткого замыкания и прочих эксплуатационных режимах.

Пример расчёта: трансформатор ТМ-160/10

Разберём типовую задачу на трансформатор ТМ-160/10 (мощность 160 кВА, класс 10 кВ). Паспортные данные: $P_0 = 540$ Вт, $I_0 = 2{,}8$ % от $I_{1н}$.

Вес активной стали для ТМ-160 составляет около $G = 290$ кг. Из паспорта $P_0 = 540$ Вт находим удельные потери:

$$p_0 = \frac{P_0}{G} = \frac{540}{290} \approx 1{,}86 \text{ Вт/кг}.$$

Это значение соответствует ХТС 3406 при $B_m \approx 1{,}4$ Тл - стандартная индукция для трансформаторов распределительных сетей. Для сравнения: советские трансформаторы на горячекатаной стали давали $p_0 \approx 3{,}5$ Вт/кг при том же $B_m$.

Разобьём $P_0 = 540$ Вт на составляющие при $B_m = 1{,}4$ Тл:

$$P_г = 0{,}80 \cdot 1{,}4^{1{,}6} \cdot 290 \approx 290 \text{ Вт} \quad (54\ \%),$$ $$P_в = 0{,}40 \cdot 1{,}4^2 \cdot 290 \approx 227 \text{ Вт} \quad (42\ \%).$$

Итого: $P_0 \approx 517$ Вт (отклонение от паспортного 4 % - в пределах разброса коэффициентов стали). Доля гистерезиса составляет около 56 %, вихревых токов - 44 %. При повышении $B_m$ до 1,7 Тл вихревые потери вырастут пропорционально $B_m^2$, то есть на $\approx 47$ %, и их доля сравняется с гистерезисом.

Частые ошибки

• Подстановка среднеквадратичного значения B вместо амплитудного. В формуле Штейнмеца используется $B_m$ - амплитуда, а не действующее значение $B_{rms}$. Связь: $B_m = \sqrt{2}\, B_{rms}$.
• Использование удельных потерь от другой частоты. Таблицы в ГОСТ нормированы на 50 Гц. При 60 Гц потери вырастут ($p_г \propto f$, $p_в \propto f^2$). Применять европейские данные к сетям 60 Гц нельзя без пересчёта.
• Смешение P0 с потерями короткого замыкания. $P_0$ - потери в стали, $P_{кз}$ - потери в меди обмоток при номинальном токе нагрузки. Это совершенно разные величины, которые складываются для нахождения полных потерь трансформатора.
• Игнорирование добавочных потерь. Реальный P0 немного выше расчётного из-за добавочных потерь: рассеяния в бандажах, потоков рассеяния в ярме, сварных швах. Обычно добавляют коэффициент 1,05–1,15.
• Неверный перевод единиц веса стали. Расчёт ведётся в кг, тогда как в некоторых старых ГОСТах вес указывается в тоннах. Разница в 1000 раз даёт очевидно абсурдный результат - его легко заметить.

FAQ

Что такое потери холостого хода и чем они отличаются от потерь нагрузки? Потери холостого хода $P_0$ - это мощность, потребляемая трансформатором из сети при разомкнутой вторичной обмотке. Они постоянны и не зависят от тока нагрузки, потому что обусловлены перемагничиванием стали постоянным по амплитуде потоком. Потери нагрузки $P_{кз}$ возникают в сопротивлениях обмоток и пропорциональны квадрату тока: при токе $I$ они равны $P_{кз} \cdot (I/I_н)^2$.

Как опыт холостого хода позволяет измерить P0? В опыте холостого хода первичная обмотка подключается к сети номинального напряжения, а вторичная разомкнута. Активная мощность, фиксируемая ваттметром, практически целиком равна $P_0$ - потери в сопротивлении первичной обмотки при малом токе холостого хода пренебрежимо малы (доли процента).

Как снизить P0 при проектировании трансформатора? Три основных рычага: во-первых, выбор стали с меньшими удельными потерями (ХТС вместо ГТС, аморфная лента для экономных трансформаторов); во-вторых, снижение рабочей индукции $B_m$ (но это увеличивает вес стали и стоимость); в-третьих, уменьшение толщины листов ($p_в \propto d^2$). Современная тенденция - шаговая сборка пакета под углом 45° к направлению прокатки («step-lap»), которая снижает потери в углах магнитопровода ещё на 5–8 %.

Коротко

Потери холостого хода трансформатора $P_0 = (p_г + p_в) \cdot G$ складываются из гистерезисных потерь ($p_г \propto B_m^{1{,}6}$) и потерь в вихревых токах ($p_в \propto B_m^2 \cdot d^2$). Выбор холоднокатаной текстурованной стали и правильная величина рабочей индукции - главные инструменты снижения $P_0$. Определяют их экспериментально в опыте холостого хода и используют для построения схемы замещения трансформатора. Связанная задача о коэффициенте трансформации и распределении напряжений разобрана в статье о коэффициенте трансформации трансформатора.
