Радикальная полимеризация: механизм и кинетика

Радикальная полимеризация - один из главных способов получения пластмасс: так синтезируют полиэтилен, полистирол, полиметилметакрилат (оргстекло), поливинилхлорид и десятки других материалов. В основе - цепной механизм с участием свободных радикалов: короткоживущих частиц с неспаренным электроном, способных последовательно присоединять сотни и тысячи молекул мономера. Чтобы рассчитать скорость реакции и молярную массу полимера, нужны всего три уравнения - попробуйте их в калькуляторе ниже и убедитесь, как концентрация мономера и интенсивность инициирования управляют результатом.

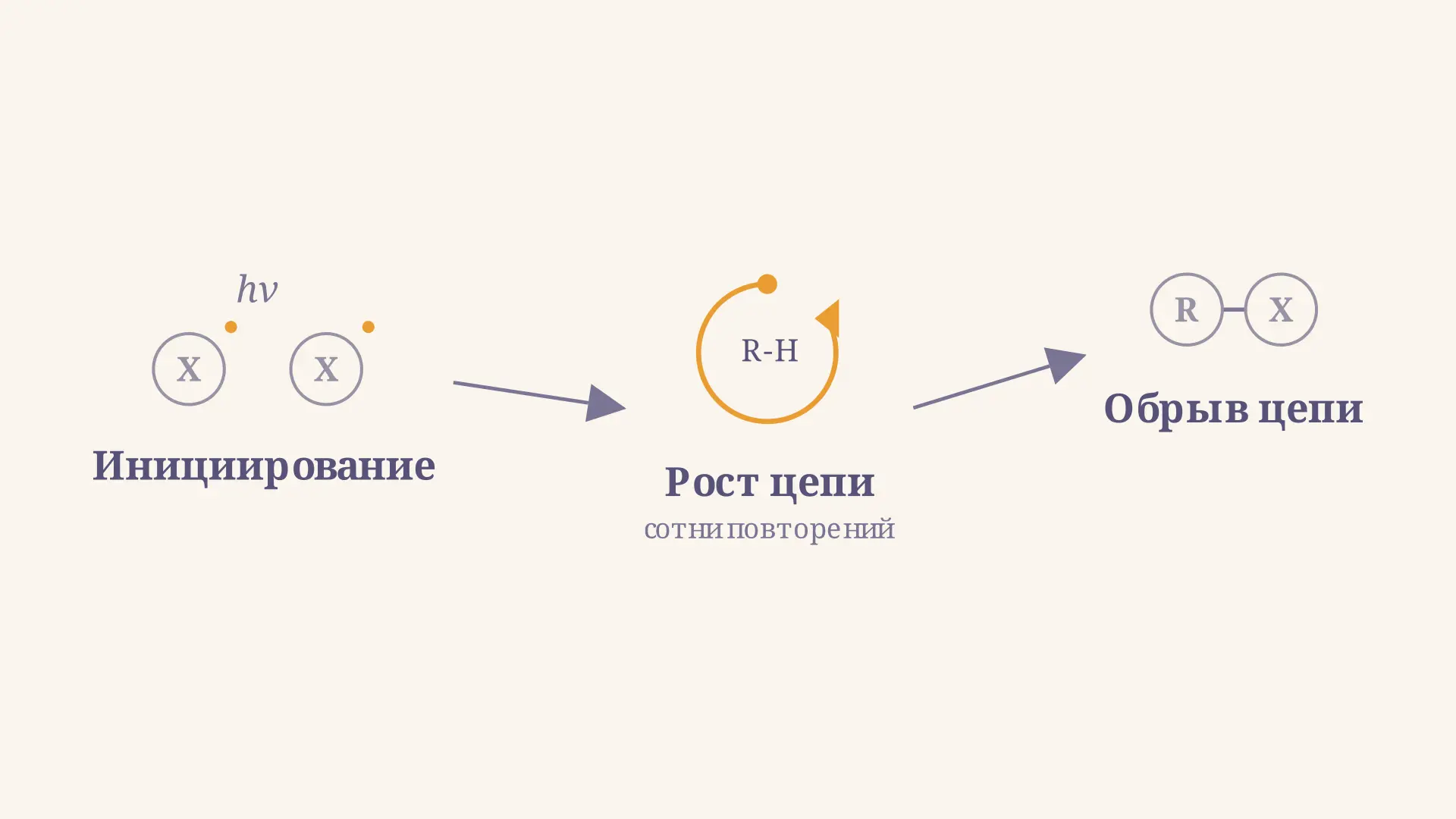

Три стадии цепного механизма

Механизм радикальной полимеризации складывается из трёх последовательных стадий, и каждая из них определяет один из ключевых параметров процесса. Важно понимать, что длина отдельной цепи формируется за доли секунды: активный центр рождается, вырастает до тысяч звеньев и гибнет ещё до того, как конверсия поднимается на заметную величину. Именно поэтому молярная масса полимера практически не зависит от степени конверсии в широком диапазоне - это принципиальное отличие радикальной полимеризации от ступенчатой.

Инициирование - рождение активных центров. Инициатор (чаще всего пероксид или азосоединение) распадается под действием тепла или света на два радикала:

$$\text{I} \xrightarrow{k_d} 2\text{R}^{\bullet}$$

Не все образовавшиеся радикалы успевают атаковать мономер: часть рекомбинирует внутри «клетки» из молекул растворителя. Долю эффективно инициирующих радикалов учитывает коэффициент эффективности $f$ ($0{,}3$–$0{,}8$). Скорость инициирования:

$$R_i = 2\,f\,k_d\,[\text{I}]$$

Рост цепи - многократное присоединение мономера к радикальному концу растущей цепи $\text{P}_n^{\bullet}$:

$$\text{P}_n^{\bullet} + \text{M} \xrightarrow{k_p} \text{P}_{n+1}^{\bullet}$$

Скорость роста пропорциональна концентрации мономера $[\text{M}]$ и суммарной концентрации всех растущих радикалов $[\text{R}^{\bullet}]$:

$$R_p = k_p\,[\text{M}]\,[\text{R}^{\bullet}]$$

Константа скорости роста $k_p$ зависит от природы мономера и температуры; для стирола при 60 °C $k_p \approx 341$ л/(моль·с). Реакция роста экзотермична: каждый акт присоединения выделяет 50–100 кДж/моль, что при высокой концентрации мономера создаёт значительный тепловой эффект и требует контроля отвода теплоты в промышленных реакторах.

Обрыв цепи - гибель радикалов при столкновении двух растущих цепей. Возможны два механизма: рекомбинация ($\text{P}_m^{\bullet} + \text{P}_n^{\bullet} \to \text{P}_{m+n}$) и диспропорционирование ($\text{P}_m^{\bullet} + \text{P}_n^{\bullet} \to \text{P}_m + \text{P}_n$). В обоих случаях скорость обрыва квадратична по концентрации радикалов:

$$R_t = 2\,k_t\,[\text{R}^{\bullet}]^2$$

Рассчитать для своей задачи

Стационарное приближение и формула скорости

После короткого индукционного периода концентрация радикалов $[\text{R}^{\bullet}]$ устанавливается на постоянном уровне: скорость их рождения (инициирование) равна скорости гибели (обрыв). Это стационарное приближение:

$$R_i = R_t \quad \Longrightarrow \quad 2\,f\,k_d\,[\text{I}] = 2\,k_t\,[\text{R}^{\bullet}]^2$$

Отсюда стационарная концентрация радикалов:

$$[\text{R}^{\bullet}]_{st} = \sqrt{\frac{R_i}{2\,k_t}}$$

Подставляя в выражение для скорости роста, получаем главную формулу кинетики радикальной полимеризации:

$$\boxed{R_p = k_p\,[\text{M}]\,\sqrt{\frac{R_i}{2\,k_t}}}$$

Скорость полимеризации пропорциональна первой степени концентрации мономера и корню из скорости инициирования. Это объясняет, почему удвоение концентрации инициатора ускоряет реакцию лишь в $\sqrt{2} \approx 1{,}41$ раза, а не вдвое.

Рассчитать для своей задачи

Степень полимеризации и молярная масса

Число-средняя степень полимеризации $X_n$ - среднее число мономерных звеньев в цепи - определяется из соотношения скорости роста к скорости обрыва. В отсутствие передачи цепи:

$$X_n = \frac{R_p}{R_t/2} = \frac{k_p\,[\text{M}]}{\sqrt{2\,k_t\,R_i}}$$

Из формулы видно два ключевых следствия:

• $X_n \propto [\text{M}]$: в два раза больше мономера - в два раза длиннее цепи;
• $X_n \propto 1/\sqrt{R_i}$: снижение скорости инициирования вчетверо удваивает длину цепи.

Это означает, что управление молярной массой и управление скоростью реакции - во многом противоположные задачи. Для получения высокомолекулярного полимера нужна низкая концентрация инициатора и высокая концентрация мономера: реакция идёт медленно, зато цепи вырастают длинными. Для быстрого синтеза олигомеров или смол с низкой молярной массой, напротив, берут много инициатора.

Молярная масса полимера:

$$M_n = X_n \cdot M_0$$

где $M_0$ - молярная масса мономерного звена (для стирола $M_0 = 104$ г/моль, для метилметакрилата $M_0 = 100$ г/моль).

Передача цепи: ограничение молярной массы

Реальная молярная масса часто ниже расчётной по формуле $X_n$. Причина - передача цепи: растущий радикал отрывает атом водорода (или другой атом) у молекулы растворителя, мономера или специально добавленного регулятора - и гибнет, а новый (короткий) радикал начинает другую цепь. Уравнение Мэйо учитывает этот вклад через константы передачи цепи $C_S$, $C_M$:

$$\frac{1}{X_n} = \frac{1}{X_n^0} + C_S\,\frac{[\text{S}]}{[\text{M}]} + C_M$$

Тиолы и некоторые галогенсодержащие соединения используют как регуляторы молярной массы - небольшие добавки снижают $X_n$ на порядок, не меняя скорости реакции. Например, при синтезе синтетического каучука додецилтиол добавляют в долях процента, чтобы получить материал с нужной эластичностью: слишком длинные цепи дают высоковязкий продукт, с которым трудно работать, а слишком короткие - хрупкий. Управление $C_S$ позволяет воспроизводимо попадать в окно молярных масс $10^4$–$10^6$ г/моль, где свойства материала оптимальны.

Отдельный класс методов - контролируемая радикальная полимеризация (ATRP, RAFT, NMP): в ней обрыв цепи намеренно подавляют, и цепи растут почти синхронно, как при анионной полимеризации. Индекс полидисперсности падает до $1{,}1$–$1{,}3$, а состав блок-сополимеров можно задавать с точностью до звена. Однако обсуждение этих методов выходит за рамки классического механизма.

Инициирование: тепловое и фотохимическое

Выбор инициатора задаёт «рабочий диапазон» температур. Азобисизобутиронитрил (АИБН) распадается при 60–80 °C ($t_{1/2} = 10$ ч при 65 °C) - стандартный инициатор для растворной полимеризации. Пероксид дибензоила активен при 80–100 °C. Для фотополимеризации (УФ-отверждаемые покрытия, 3D-печать) используют фотоинициаторы: свет вместо тепла генерирует радикалы, и процесс идёт при комнатной температуре.

Скорость инициирования при фотолизе: $R_i = 2\,\phi\,I_a$, где $\phi$ - квантовый выход, $I_a$ - поглощённая интенсивность света. Управляя мощностью излучения, можно точно контролировать $R_i$ и, значит, молярную массу полимера. В 3D-принтерах на фотополимерах именно этот механизм обеспечивает избирательное отверждение: засвеченный слой полимеризуется за секунды, незасвеченный остаётся жидким.

Ингибиторы - ещё одна практически важная группа добавок. Молекулярный кислород, гидрохинон и пространственно затруднённые фенолы перехватывают растущие радикалы, не давая им присоединять мономер. Именно поэтому мономеры при хранении стабилизируют гидрохиноном: без него спонтанная полимеризация при нагреве или облучении может превратить бочку стирола в монолит полистирола. Перед использованием стабилизатор удаляют перегонкой или промывкой щёлочью.

Рассчитать для своей задачи

Частые ошибки

• Путаница $R_p$ и $R_i$. $R_p$ - скорость роста цепей (расход мономера); $R_i$ - скорость рождения радикалов (расход инициатора). В стационарном режиме $R_i = R_t$, но $R_p \gg R_i$ (каждый радикал успевает присоединить тысячи мономеров).
• Неправильная зависимость от инициатора. Многие считают, что удвоение $[\text{I}]$ удваивает и $R_p$, и $X_n$. На самом деле $R_p \propto \sqrt{[\text{I}]}$, а $X_n \propto 1/\sqrt{[\text{I}]}$.
• Игнорирование коэффициента $f$. При расчёте $R_i$ без $f$ получают завышенную концентрацию радикалов. Типичное значение $f = 0{,}5$–$0{,}7$ снижает $R_i$ вдвое.
• Применение стационарного приближения за его пределами. В начальный индукционный период и при глубоких конверсиях (гель-эффект) $[\text{R}^{\bullet}]$ не постоянна - формулы Rp и Xn нужно корректировать.
• Забытая передача цепи. Расчётная $X_n$ из формулы без члена $C_S[\text{S}]/[\text{M}]$ может оказаться в разы выше реальной, если реакция идёт в растворе с активным растворителем.

FAQ

Почему скорость полимеризации пропорциональна корню из скорости инициирования, а не самой скорости? Потому что стационарная концентрация радикалов $[\text{R}^{\bullet}] \propto \sqrt{R_i}$: обрыв цепи квадратичен по $[\text{R}^{\bullet}]$, а инициирование линейно. Баланс этих двух процессов и даёт корень.

Что такое гель-эффект Трокунаса-Смита и как он влияет на кинетику? При высокой конверсии полимер повышает вязкость среды, и диффузия макрорадикалов замедляется. Скорость обрыва $k_t$ резко падает, $[\text{R}^{\bullet}]$ растёт, реакция самоускоряется. На практике это может привести к неконтролируемому разогреву реактора.

Чем радикальная полимеризация отличается от ионной (катионной, анионной)? Радикальный процесс нечувствителен к примесям воды и кислорода (он на них реагирует, но терпит их), прост в масштабировании и подходит для большинства мономеров с двойной связью. Ионная полимеризация требует абсолютной сухости и инертной атмосферы, зато даёт более узкое молекулярно-массовое распределение ($PDI \approx 1{,}1$–$1{,}3$ против $1{,}5$–$2{,}0$ у радикальной).

Коротко

Механизм радикальной полимеризации включает три стадии: инициирование (рождение радикалов), рост цепи (последовательное присоединение мономера) и обрыв (рекомбинация или диспропорционирование двух радикальных концов). В стационарном приближении скорость полимеризации $R_p = k_p[\text{M}]\sqrt{R_i/(2k_t)}$ пропорциональна концентрации мономера и корню из скорости инициирования, а степень полимеризации $X_n = k_p[\text{M}]/\sqrt{2k_t R_i}$ растёт при снижении интенсивности инициирования. Молярная масса полимера определяется как $M_n = X_n \cdot M_0$.
