Поверхностная закалка ТВЧ: режимы и расчёт глубины слоя

Поверхностная закалка ТВЧ (токами высокой частоты) решает противоречивую задачу: сделать поверхность детали очень твёрдой и износостойкой, но оставить её сердцевину вязкой, способной гасить удары. Для зубчатых колёс, валов, осей и кулачков это идеальное сочетание: зуб не истирается, но и не выкрашивается при ударной нагрузке. Достигается такой контраст за счёт индукционного нагрева тонкого поверхностного слоя и последующего быстрого охлаждения. Ниже разберём физику процесса, выбор частоты и глубины слоя, режимы и ошибки. А чтобы быстро собрать запрос под свою конкретную деталь, воспользуйтесь калькулятором ниже.

Что такое закалка ТВЧ и зачем она нужна

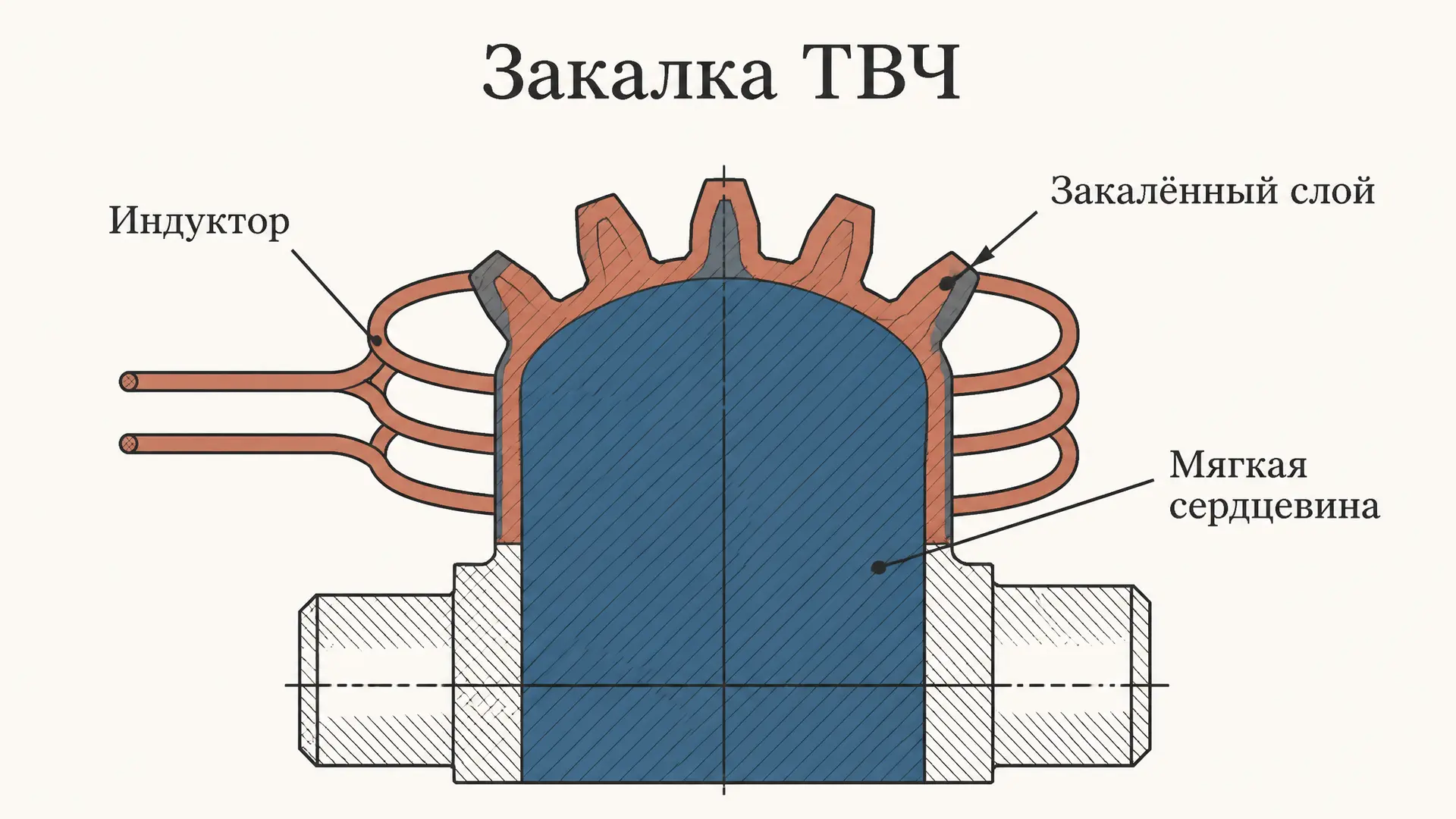

Закалка ТВЧ это разновидность поверхностной закалки, при которой нагрев ведётся не в печи, а индуктором, через который пропускают переменный ток высокой частоты. Деталь помещают внутрь медного витка (индуктора), и переменное магнитное поле наводит в металле вихревые токи. Эти токи разогревают тонкий поверхностный слой до температуры аустенизации (для углеродистых сталей около 820 до 900 °C) за секунды, после чего слой резко охлаждают спреером или закалочной жидкостью.

В результате поверхность получает мартенситную структуру с высокой твёрдостью (обычно 50 до 62 HRC), а сердцевина остаётся в исходном состоянии (после нормализации или улучшения) с твёрдостью 25 до 35 HRC. Главное преимущество перед сквозной закалкой: деталь не коробится так сильно, расход энергии меньше, а сочетание твёрдого слоя и вязкой основы повышает усталостную прочность. Сжимающие напряжения в закалённом слое дополнительно сопротивляются образованию трещин.

Метод ценят и за технологичность: индукционная установка легко встраивается в поток, нагрев занимает секунды, а параметры (мощность, частота, время) точно повторяются от детали к детали. Это делает закалку ТВЧ массовой операцией в автопроме, станкостроении и производстве крепежа, где нужны сотни тысяч одинаковых упрочнённых деталей с предсказуемым качеством слоя.

Рассчитать для своей задачи

Скин-эффект: почему греется только поверхность

Ключ к локальности нагрева это скин-эффект. Переменный ток высокой частоты вытесняется к поверхности проводника, плотность тока спадает вглубь по экспоненте. Характерную толщину слоя, в котором сосредоточена основная часть тока, описывает глубина проникновения тока:

$\delta = \frac{1}{\sqrt{\pi f \mu \sigma}} = 503 \sqrt{\frac{\rho}{\mu_r f}}$

Здесь $f$ это частота тока, $\mu = \mu_0 \mu_r$ магнитная проницаемость, $\sigma$ удельная электропроводность, $\rho$ удельное сопротивление. Из формулы видно главное: чем выше частота, тем тоньше слой, в котором выделяется тепло. Именно частотой инженер управляет глубиной закалённого слоя.

Важная тонкость: $\rho$ и $\mu_r$ меняются при нагреве. Сталь теряет ферромагнитные свойства выше точки Кюри (около 768 °C), и $\mu_r$ падает почти до единицы. Поэтому глубина проникновения в горячем (немагнитном) состоянии заметно больше, чем в холодном. Расчёт глубины слоя ведут именно по горячим значениям.

Выбор частоты под нужную глубину слоя

На практике подбирают не саму глубину проникновения, а частоту установки под требуемую глубину закалённого слоя $x_к$. Грубое инженерное правило: оптимальная глубина закалки примерно равна глубине проникновения тока в горячем металле. Ориентиры по частотам:

• Высокая частота (от 200 кГц до 1 МГц, ламповые и транзисторные генераторы): тонкий слой 0,3 до 1,5 мм. Мелкомодульные шестерни, инструмент, иглы.
• Средняя частота (2,5 до 10 кГц, тиристорные преобразователи): слой 1,5 до 4 мм. Валы, оси, крупные зубья.
• Промышленная или пониженная частота (50 Гц до 1 кГц): глубокая закалка от 4 до 10 мм и более. Прокатные валки, рельсы.

Если частоту взять слишком высокой для толстого слоя, поверхность перегреется раньше, чем тепло уйдёт на нужную глубину, и появится крупное зерно. Слишком низкая частота для тонкого слоя прогреет деталь почти насквозь, преимущество метода пропадёт.

Режимы нагрева: одновременный и непрерывно-последовательный

По способу обработки выделяют два режима.

Одновременный (стационарный) нагрев: индуктор охватывает всю упрочняемую зону, деталь греется целиком за один цикл, затем охлаждается. Подходит для коротких деталей и зубьев небольшой ширины. Требует мощного генератора, но даёт высокую производительность на простых формах.

Непрерывно-последовательный нагрев: деталь (или индуктор) перемещается, зона нагрева идёт следом за ней, а сразу за индуктором расположен спрейер. Так упрочняют длинные валы и направляющие. Мощность генератора нужна меньше, потому что в каждый момент греется только узкая полоса, но цикл дольше.

Отдельно выделяют непрерывный нагрев зуба за зубом для крупномодульных колёс, когда каждый зуб закаливают по очереди специальным контурным индуктором.

Глубина и распределение твёрдости по сечению

Закалённый слой не имеет резкой границы: твёрдость максимальна у поверхности и плавно снижается к сердцевине через переходную зону. За глубину закалённого слоя по ГОСТ принимают расстояние от поверхности до точки, где твёрдость падает до заданного уровня (часто 0,8 от поверхностной или фиксированное значение HRC).

Рассчитать для своей задачи

Форма кривины зависит от прокаливаемости стали, скорости охлаждения и температуры нагрева. У сталей с низкой прокаливаемостью (углеродистые типа 45) переход резкий, у легированных более плавный. Этот контраст структур связан с диаграммой состояния и фазовыми превращениями: чтобы понять, что именно превращается в мартенсит, полезно вспомнить, как углерод влияет на свойства стали и какое содержание углерода вообще делает закалку возможной.

Какие стали и подготовка нужны

Лучше всего на ТВЧ откликаются среднеуглеродистые стали с содержанием углерода 0,4 до 0,5 % (40, 45, 40Х, 40ХН). При меньшем углероде не набрать твёрдость мартенсита, при большем растёт риск трещин. Перед закалкой ТВЧ деталь обычно подвергают предварительной термообработке: нормализации или улучшению (закалка плюс высокий отпуск), чтобы получить мелкозернистую сердцевину и равномерную структуру под индукционный нагрев.

После закалки обязателен низкий отпуск (150 до 250 °C) для снятия закалочных напряжений и стабилизации мартенсита. Без отпуска слой остаётся хрупким и склонным к трещинам при шлифовании. Если деталь до этого проходила цементацию, важно не путать процессы: при химико-термической обработке сталей поверхность насыщают углеродом или азотом, тогда как ТВЧ меняет только структуру, не химический состав.

Частые ошибки

• Перегрев поверхности из-за избыточной мощности или времени: растёт зерно аустенита, слой становится хрупким, возможны трещины и оплавление кромок.
• Неравномерный зазор между индуктором и деталью: где зазор больше, нагрев слабее, и твёрдость по окружности гуляет. Требуется точное центрирование.
• Пропуск предварительной термообработки: сердцевина с грубой структурой плохо держит нагрузку, граница слоя получается рыхлой.
• Отсутствие отпуска после закалки: остаточные напряжения вызывают трещины при шлифовке или в эксплуатации.
• Закалка острых кромок и углов без учёта концентрации поля: углы перегреваются (эффект концентрации тока), их часто приходится экранировать или скруглять.

FAQ

Чем закалка ТВЧ отличается от цементации?

ТВЧ это термическая обработка: меняется только структура поверхностного слоя за счёт быстрого нагрева и охлаждения, химический состав остаётся прежним, поэтому годятся среднеуглеродистые стали. Цементация это химико-термическая обработка: поверхность низкоуглеродистой стали насыщают углеродом, и лишь потом закаливают. ТВЧ быстрее и проще, цементация даёт более глубокий и вязкий слой на малоуглеродистых сталях.

Какая твёрдость достигается при закалке ТВЧ?

Для среднеуглеродистых сталей (45, 40Х) поверхностная твёрдость обычно 50 до 62 HRC при сердцевине 25 до 35 HRC. Конкретное значение зависит от содержания углерода, скорости охлаждения и температуры отпуска. Низкий отпуск (150 до 200 °C) почти не снижает твёрдость, но убирает хрупкость.

Можно ли закаливать ТВЧ чугун?

Да, серый и высокопрочный чугун с перлитной основой поддаётся индукционной закалке поверхности, что повышает износостойкость направляющих станков и гильз цилиндров. Перлитная матрица даёт мартенсит при закалке, графитные включения остаются. Подробнее о специфике в материале про термообработку чугуна.

Коротко

Поверхностная закалка ТВЧ упрочняет тонкий слой детали индукционным нагревом и быстрым охлаждением, оставляя вязкую сердцевину. Локальность нагрева обеспечивает скин-эффект: чем выше частота, тем тоньше слой, поэтому частоту подбирают под требуемую глубину закалки. Лучше всего метод работает на среднеуглеродистых сталях (40, 45, 40Х) после предварительной нормализации и с обязательным низким отпуском. Главные риски это перегрев поверхности, неравномерный зазор индуктора и пропуск отпуска.
