Термообработка чугуна: режимы, структура и твёрдость

Термообработка чугуна - это управляемый нагрев и охлаждение, которые меняют структуру металла, а вместе с ней твёрдость, прочность и обрабатываемость, не трогая химический состав. Один и тот же чугун после медленного охлаждения с печью получается мягким и легко режется, а после закалки в воде становится твёрдым и хрупким. Разница только в режиме: до какой температуры греть, сколько выдерживать и как быстро охлаждать. Ниже разберём четыре базовых вида обработки - отжиг, нормализацию, закалку и отпуск, - покажем роль критической точки $A_1$ и объясним, почему именно скорость охлаждения решает, какая структура застынет. Чтобы сразу почувствовать связь режима и результата, покрути калькулятор: он строит термический цикл, считает доли мартенсита, перлита и феррита и оценивает твёрдость по Бринеллю.

Что меняет термообработка в чугуне

Чугун - это сплав железа с углеродом (более 2,14 %), где избыток углерода выделяется в виде графита или связан в цементит. Сама форма графита (пластины, хлопья, шары) задаётся при кристаллизации и термообработкой почти не меняется. А вот металлическая основа - матрица, которая окружает графит, - перестраивается легко. Именно в ней при нагреве выше критической точки образуется аустенит, а при охлаждении из него формируется та или иная структура: феррит, перлит, бейнит или мартенсит. Меняя долю этих фаз, мы и управляем свойствами детали.

Ключевая идея простая: одна и та же температура нагрева, но разная скорость охлаждения дают совершенно разные результаты. Медленно - успевает выделиться мягкий феррит, быстро - углерод запирается в решётке и получается твёрдый мартенсит.

Критическая точка A1 и нагрев

Любая закалка и нормализация начинаются с нагрева выше нижней критической точки $A_1 = 727$ °C - температуры эвтектоидного превращения, при которой перлит переходит в аустенит. Пока температура ниже $A_1$, аустенита нет, а значит, и закаливать нечего: резкое охлаждение мягкого феррита просто не даст роста твёрдости.

Рассчитать для своей задачи

На практике под аустенитизацию чугун греют заметно выше $A_1$ - обычно до 850-950 °C, чтобы цементит и часть графита успели раствориться в аустените и насытить его углеродом. Чем больше углерода в аустените, тем выше потенциальная твёрдость после закалки. Поэтому в калькуляторе при температуре ниже примерно 820 °C потолок твёрдости падает: аустенит образуется неполно, и закалка получается слабой.

Выдержка нужна, чтобы прогрелось всё сечение и выровнялась концентрация углерода. Для тонких деталей хватает часа, для массивных - нескольких. Передерживать вредно: зерно аустенита растёт, и структура после охлаждения становится грубой.

Скорость охлаждения задаёт структуру

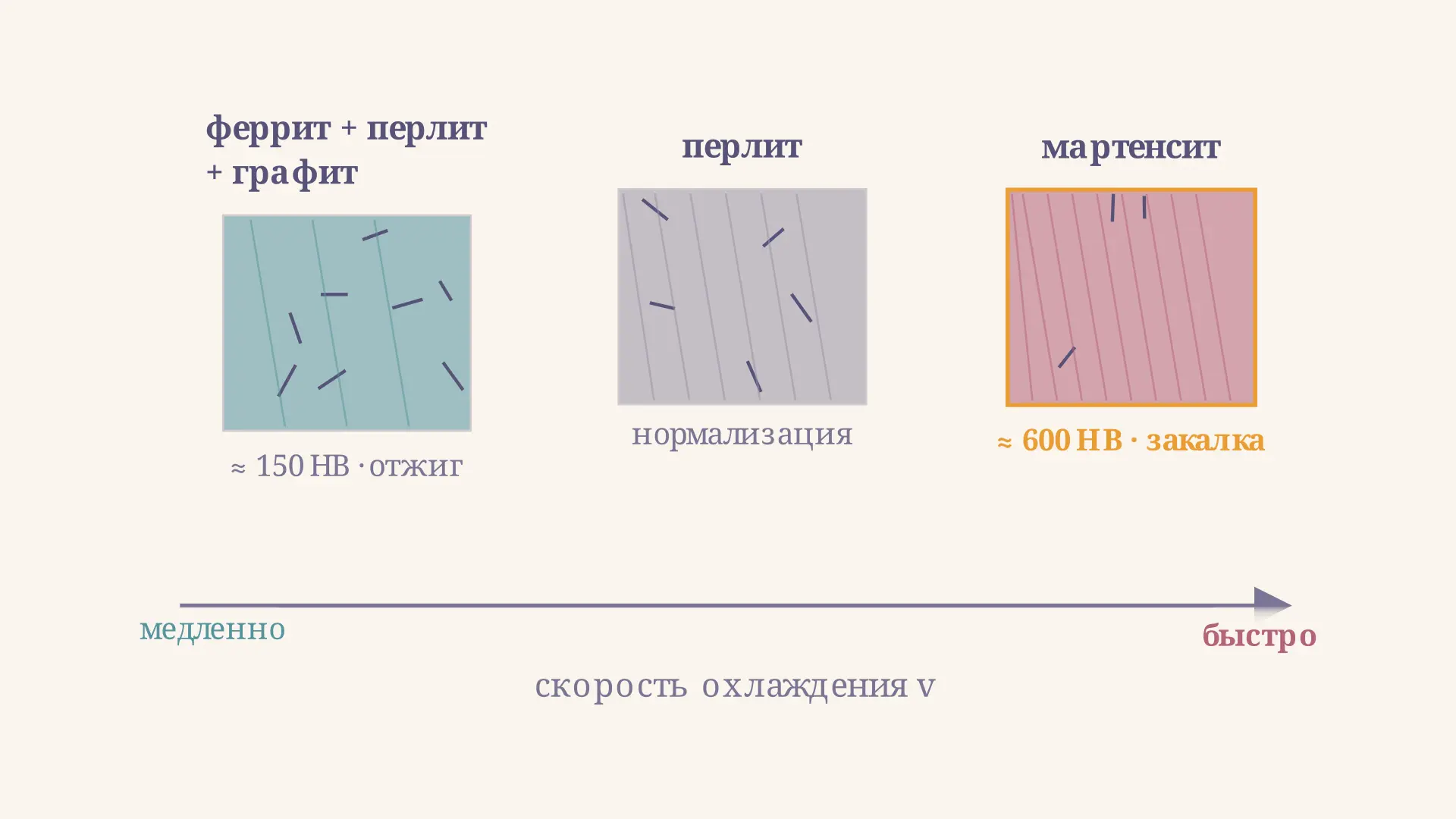

Главный управляющий параметр - скорость охлаждения $v$. Именно она определяет, по какому пути пойдёт распад аустенита:

• медленно (отжиг, охлаждение с печью, $v$ около 0,05 °C/с) - аустенит распадается равновесно на феррит и перлит с графитом, чугун выходит мягким;
• средне (нормализация, охлаждение на воздухе, $v$ около 1-2 °C/с) - успевает образоваться в основном перлит, зерно мельче, твёрдость средняя;
• быстро (закалка в масле или воде, $v$ от 10 до 50 °C/с) - диффузия не успевает, углерод фиксируется в решётке, образуется мартенсит, твёрдость максимальна.

Рассчитать для своей задачи

Зависимость твёрдости от скорости охлаждения удобно описать логистической кривой:

$HB(v) = HB_{min} + \frac{HB_{max} - HB_{min}}{1 + (v_{50}/v)^{k}},$

где $HB_{min} \approx 150$ для отожжённого чугуна, $HB_{max} \approx 600$ для закалённого на мартенсит, $v_{50} \approx 8$ °C/с - скорость, при которой структура переходного типа, а $k \approx 1{,}1$ задаёт плавность перехода. Это инженерная аппроксимация: точную кривую дают термокинетические диаграммы конкретной марки, но качественно она ведёт себя именно так - плавный рост твёрдости с ускорением охлаждения, выходящий на полку при закалочных скоростях.

Отжиг и нормализация

Отжиг - самый мягкий режим. Деталь нагревают выше $A_1$ и охлаждают вместе с печью, очень медленно. Цель - снять внутренние напряжения, измельчить структуру после литья и сделать чугун максимально пластичным и легко обрабатываемым резанием. Отдельный случай - графитизирующий отжиг белого чугуна, при котором цементит распадается с выделением графита, превращая хрупкий белый чугун в ковкий.

Нормализация отличается только скоростью охлаждения - на спокойном воздухе. Аустенит распадается быстрее, чем при отжиге, поэтому преобладает перлит, зерно получается мельче, а твёрдость и прочность выше, чем после отжига. Нормализацию применяют, когда нужна средняя твёрдость и однородная структура без затрат на медленное печное охлаждение.

Закалка и отпуск

Закалка - нагрев выше $A_1$ с последующим быстрым охлаждением в масле или воде. Аустенит не успевает распасться диффузионно и превращается в мартенсит - пересыщенный углеродом твёрдый раствор с искажённой решёткой. Чугун становится очень твёрдым, но и очень хрупким, к тому же в нём копятся большие внутренние напряжения. Поэтому закалку почти никогда не оставляют как финальную операцию.

Рассчитать для своей задачи

Отпуск идёт сразу после закалки: повторный нагрев ниже $A_1$ (обычно 150-650 °C) с выдержкой. При этом из мартенсита выделяются дисперсные карбиды, решётка частично снимает напряжения, и материал теряет немного твёрдости, зато заметно выигрывает в вязкости и трещиностойкости. Чем выше температура отпуска, тем мягче и пластичнее становится деталь. Сочетание «закалка плюс высокий отпуск» называют улучшением - оно даёт лучший баланс прочности и вязкости.

В калькуляторе видно эту логику: переключая способ охлаждения от печи к воде, вы поднимаете долю мартенсита и твёрдость, но именно тут на реальной детали и потребуется отпуск.

Частые ошибки

• Нагрев ниже критической точки. При $T < A_1 = 727$ °C аустенит не образуется, и закалка не повышает твёрдость. Греть нужно выше $A_1$, а для полной аустенитизации - до 850-950 °C.
• Путаница между видом графита и структурой матрицы. Термообработка меняет металлическую основу (феррит, перлит, мартенсит), но не форму графита - её задаёт кристаллизация и модифицирование расплава.
• Закалка без отпуска. Закалённый чугун хрупкий и напряжённый. Без отпуска деталь трескается; отпуск обязателен почти всегда.
• Слишком резкое охлаждение массивной детали. Большой перепад скоростей по сечению вызывает коробление и трещины. Для крупных деталей выбирают более мягкую закалочную среду (масло вместо воды).
• Сравнение твёрдости в разных шкалах. HB, HRC и HV - разные методы; сравнивать их напрямую нельзя, нужно переводить по таблицам.

FAQ

До какой температуры нагревают чугун при закалке? Выше нижней критической точки $A_1 = 727$ °C, на практике до 850-950 °C. Такой перегрев нужен, чтобы цементит и часть графита растворились в аустените и насытили его углеродом - тогда после быстрого охлаждения получится твёрдый мартенсит.

Можно ли закалить серый чугун? Да, металлическую основу серого чугуна можно закалить на мартенсит и получить высокую твёрдость поверхности. Но пластины графита остаются концентраторами напряжений, поэтому закалённый серый чугун очень хрупкий, и закалку обычно сочетают с отпуском.

Чем отличается отжиг от нормализации? Только скоростью охлаждения. При отжиге деталь остывает медленно вместе с печью и получается мягкой феррито-перлитной; при нормализации - быстрее, на воздухе, поэтому преобладает перлит, зерно мельче, а твёрдость и прочность выше.

Коротко

Термообработка чугуна меняет металлическую матрицу, а не форму графита: нагрев выше критической точки $A_1 = 727$ °C переводит её в аустенит, а скорость охлаждения решает, что застынет. Медленное охлаждение (отжиг) даёт мягкий феррито-перлитный чугун, среднее (нормализация) - перлитный, быстрое (закалка) - твёрдый мартенсит, после которого нужен отпуск для снятия хрупкости. Твёрдость растёт со скоростью охлаждения по логистической кривой $HB(v) = HB_{min} + (HB_{max} - HB_{min})/(1 + (v_{50}/v)^{k})$, и подобрать режим под нужное сочетание твёрдости и вязкости - и есть главная задача.
