Последовательность Хаббла: камертон классификации галактик

Когда Эдвин Хаббл в 1926 году разбирал фотопластинки с туманностями, он искал способ навести порядок в огромном многообразии форм. Результатом стала морфологическая схема, которую сегодня называют последовательностью Хаббла, или диаграммой-камертоном. Она раскладывает галактики по внешнему виду: от гладких эллиптических шаров слева, через линзовидную «развилку», к спиралям с рукавами справа. Ниже разберём обозначения, логику ветвей и главное недоразумение, связанное с этой схемой.

Чтобы быстро квалифицировать конкретную галактику или собрать ответ на учебный вопрос по классификации, опишите задачу в форме ниже.

Что такое последовательность Хаббла

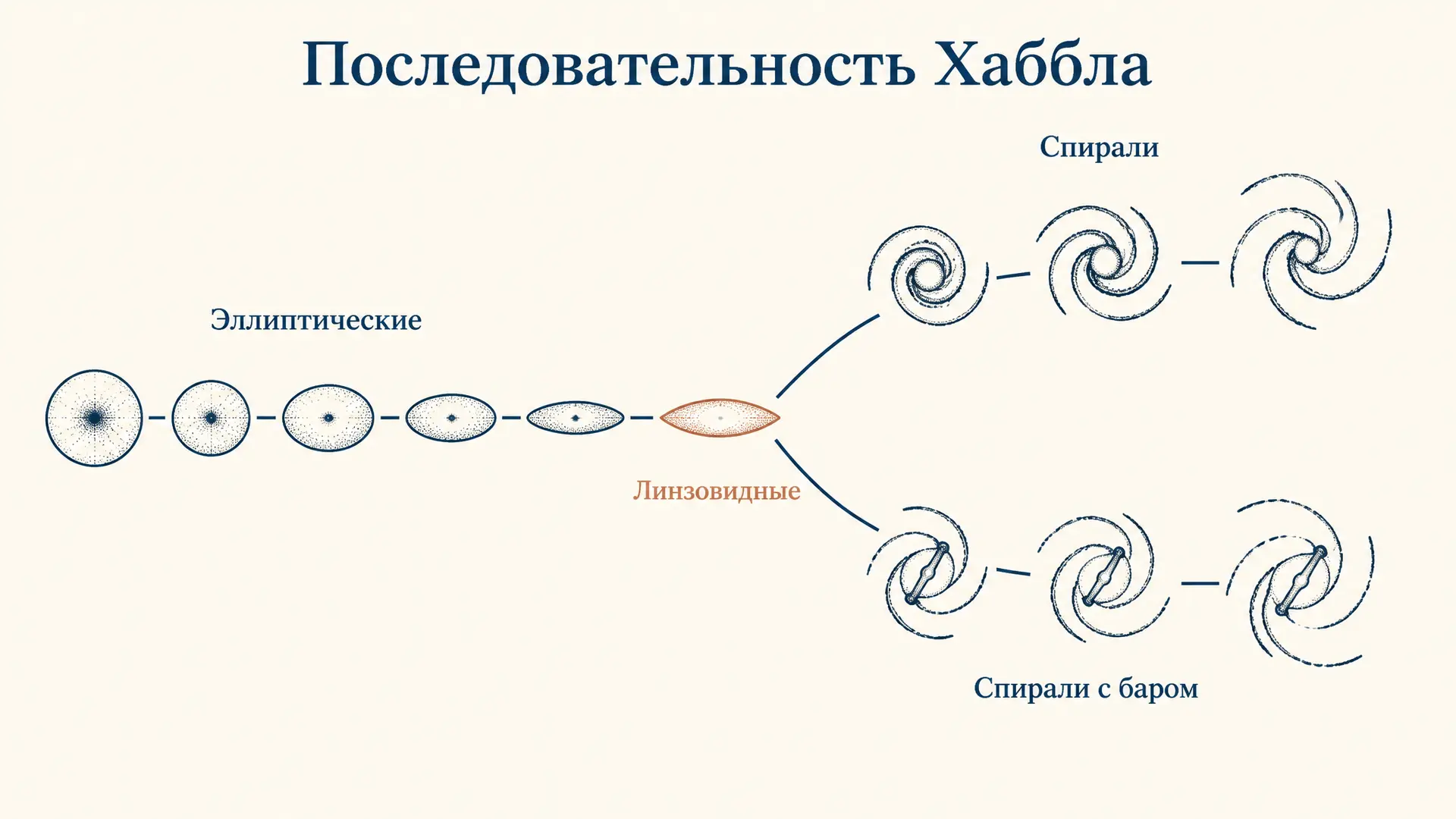

Последовательность Хаббла - это морфологическая классификация галактик по их внешней форме, предложенная Эдвином Хабблом в работах 1926 и 1936 годов. Все наблюдаемые галактики Хаббл свёл к трём большим типам и расположил их на схеме, по форме напоминающей камертон (англ. tuning fork).

Слева на «ручке» камертона стоят эллиптические галактики, обозначаемые буквой E. Дальше последовательность раздваивается: верхняя ветвь - обычные спирали S, нижняя - спирали с перемычкой (баром) SB. В точке разветвления находятся переходные линзовидные галактики S0.

Важно понимать, что Хаббл строил схему как способ описания, а не как теорию происхождения. Это просто удобная система координат для морфологии - примерно как диаграмма Герцшпрунга-Рассела упорядочивает звёзды по светимости и температуре, не утверждая, что звезда мгновенно «прыгает» между областями диаграммы.

Рассчитать для своей задачи

Эллиптические галактики: ветвь E0-E7

Эллиптические галактики - гладкие, почти бесструктурные звёздные системы без рукавов, пыли и заметного диска. Они образуют «ручку» камертона и нумеруются индексом сплющенности от E0 до E7.

Индекс вычисляется по видимой вытянутости силуэта:

$$n = 10 \left(1 - \frac{b}{a}\right)$$

где $a$ - большая полуось, $b$ - малая. Круглая на вид галактика ($a = b$) даёт $n = 0$, то есть тип E0. Сильно вытянутый эллипс с отношением $b/a = 0{,}3$ даёт $n = 7$ - тип E7, предельно сплющенная форма. Более плоских эллиптических не наблюдают: системы, которые выглядели бы как E8-E10, на деле оказываются линзовидными.

Ключевая оговорка: индекс отражает видимую форму, зависящую от ракурса. Шарообразная галактика, повёрнутая ребром, может выглядеть как E0, а реально вытянутая, но обращённая к нам полюсом, - тоже как E0. Поэтому тип E - это проекция, а не истинная трёхмерная геометрия.

Линзовидные галактики S0: переход в развилке

В точке раздвоения камертона стоят линзовидные галактики типа S0. Это гибрид: у них уже есть центральная выпуклость (балдж) и звёздный диск, как у спиралей, но нет спиральных рукавов и почти нет газа для звездообразования.

S0 - важное концептуальное звено. Хаббл поместил их между эллиптическими и спиральными именно как морфологический мостик: диск появился, но узор ещё не прорисовался. Долгое время существование S0 было гипотетическим - Хаббл ввёл их «по симметрии», и лишь позже их обнаружили в изобилии, особенно в плотных скоплениях галактик.

Рассчитать для своей задачи

Спирали Sa-Sc и спирали с баром SBa-SBc

Правая часть камертона - две параллельные ветви спиральных галактик. Верхняя - нормальные спирали S, нижняя - спирали с перемычкой SB, у которых через центр проходит вытянутая звёздная «балка» (бар), от концов которой и закручиваются рукава.

Внутри каждой ветви положение задаёт строчная буква a, b, c (позже добавили d), отражающая три связанных признака:

• Sa / SBa - крупный яркий балдж, туго закрученные рукава, гладкая структура.
• Sb / SBb - балдж умеренный, рукава раскручены сильнее.
• Sc / SBc - маленький балдж, широко распахнутые клочковатые рукава с обилием областей звездообразования.

То есть при движении от $a$ к $c$ балдж уменьшается, а рукава становятся всё более раскрытыми и «рыхлыми». Наш Млечный Путь - спираль с баром промежуточного типа, обычно классифицируемая как SBb или SBc.

«Ранние» и «поздние» типы: главное недоразумение

Самая частая ошибка - толковать последовательность Хаббла как эволюционный путь. Из-за исторической терминологии эллиптические галактики называют ранними типами (early-type), а спирали - поздними (late-type). Слова «ранний» и «поздний» провоцируют вывод, будто галактика рождается эллиптической, а потом «отращивает» рукава, либо наоборот.

На самом деле направление эволюции скорее обратное наивной картинке: современные представления говорят, что массивные эллиптические нередко образуются из слияния спиральных, то есть стоят в конце пути, а не в начале. Спиральные галактики моложе по морфологии не потому, что «позже» на диаграмме, а потому что сохраняют газ и активно рождают звёзды. Сама же диаграмма-камертон ничего об этом не утверждает: это карта форм, а не родословное древо.

Зачем нужна классификация сегодня

Спустя век схема Хаббла остаётся базовым языком внегалактической астрономии. Несколько причин:

• Морфология коррелирует с физикой. Тип галактики статистически связан с её цветом, содержанием газа, темпом звездообразования и звёздным населением. Зная, что объект - Sc, можно ожидать молодые голубые звёзды и активное звездообразование; E - старое красное население.
• Основа для расширений. Жерар де Вокулёр развил схему в более детальную систему (добавив типы Sd, Sm, Im и промежуточные обозначения вроде SAB), но фундамент остался хаббловским.
• Эффект плотности окружения. В плотных скоплениях преобладают E и S0, в разреженном поле - спирали. Эта морфолого-плотностная зависимость - важный наблюдательный факт, опирающийся именно на классификацию Хаббла.
• Компактный язык каталогов. Одна-две буквы и цифра несут сразу несколько признаков: наличие диска, бара, степень закрутки рукавов, размер балджа. Это позволяет описывать тысячи объектов однородно, сравнивать выборки и строить статистику по типам - без такой стандартизованной номенклатуры массовые обзоры неба были бы несопоставимы между собой.

При визуальной классификации астроном смотрит на изображение и присваивает тип на глаз, поэтому в спорных случаях один и тот же объект разные специалисты могут отнести к соседним классам (например, Sb или Sc). Современные обзоры дополняют ручную разметку автоматической: алгоритмы и проекты гражданской науки вроде Galaxy Zoo классифицируют миллионы галактик, но опираются на ту же хаббловскую сетку типов.

Для понимания того, почему массивные системы концентрируются к центрам скоплений, полезно помнить и про роль сверхмассивных чёрных дыр в центрах галактик, масса которых тоже коррелирует с типом и массой балджа.

Частые ошибки

• Считать схему эволюционным рядом. «Ранний» и «поздний» тип - условные ярлыки, а не возраст; галактика не «ползёт» по камертону со временем.
• Путать индекс E с реальной формой. $n$ в типе E$n$ - это видимая сплющенность под нашим углом зрения, а не истинная трёхмерная геометрия.
• Забывать про линзовидные S0. Их часто пропускают, а это ключевое переходное звено в развилке камертона между E и спиралями.
• Смешивать ветви S и SB. Наличие бара (перемычки через центр) - отдельный морфологический признак, переводящий галактику в нижнюю ветвь.
• Принимать ракурс за тип. Спираль, повёрнутая ребром, выглядит как вытянутая полоса и может быть ошибочно отнесена к эллиптическим.

FAQ

Почему диаграмму Хаббла называют камертоном? Из-за формы: единая «ручка» из эллиптических галактик раздваивается на два «зубца» - ветвь обычных спиралей S и ветвь спиралей с баром SB. Этот силуэт похож на музыкальный камертон, отсюда и название tuning-fork diagram.

Чем различаются обозначения E0 и E7? Цифра - это индекс видимой сплющенности $n = 10(1 - b/a)$. E0 выглядит как круг, E7 - как сильно вытянутый эллипс. Это крайние степени видимой вытянутости; галактик с индексом больше 7 не наблюдают.

К какому типу относится Млечный Путь? Млечный Путь - спиральная галактика с перемычкой (баром), поэтому он попадает в нижнюю ветвь камертона. Чаще всего его классифицируют как SBb или SBc: умеренный балдж и распахнутые рукава со звездообразованием.

Коротко

Последовательность Хаббла - морфологическая схема-камертон, упорядочивающая галактики по форме: эллиптические E0-E7 на ручке, переходные линзовидные S0 в развилке, спирали Sa-Sc и спирали с баром SBa-SBc на двух ветвях. Это система описания форм, а не эволюционная шкала: термины «ранний» и «поздний» тип условны и не означают возраста. Морфология статистически связана с физикой галактики - цветом, газом и темпом звездообразования, поэтому классификация Хаббла остаётся рабочим языком астрономии и сегодня.
