Перлит пластинчатый и зернистый: в чём разница

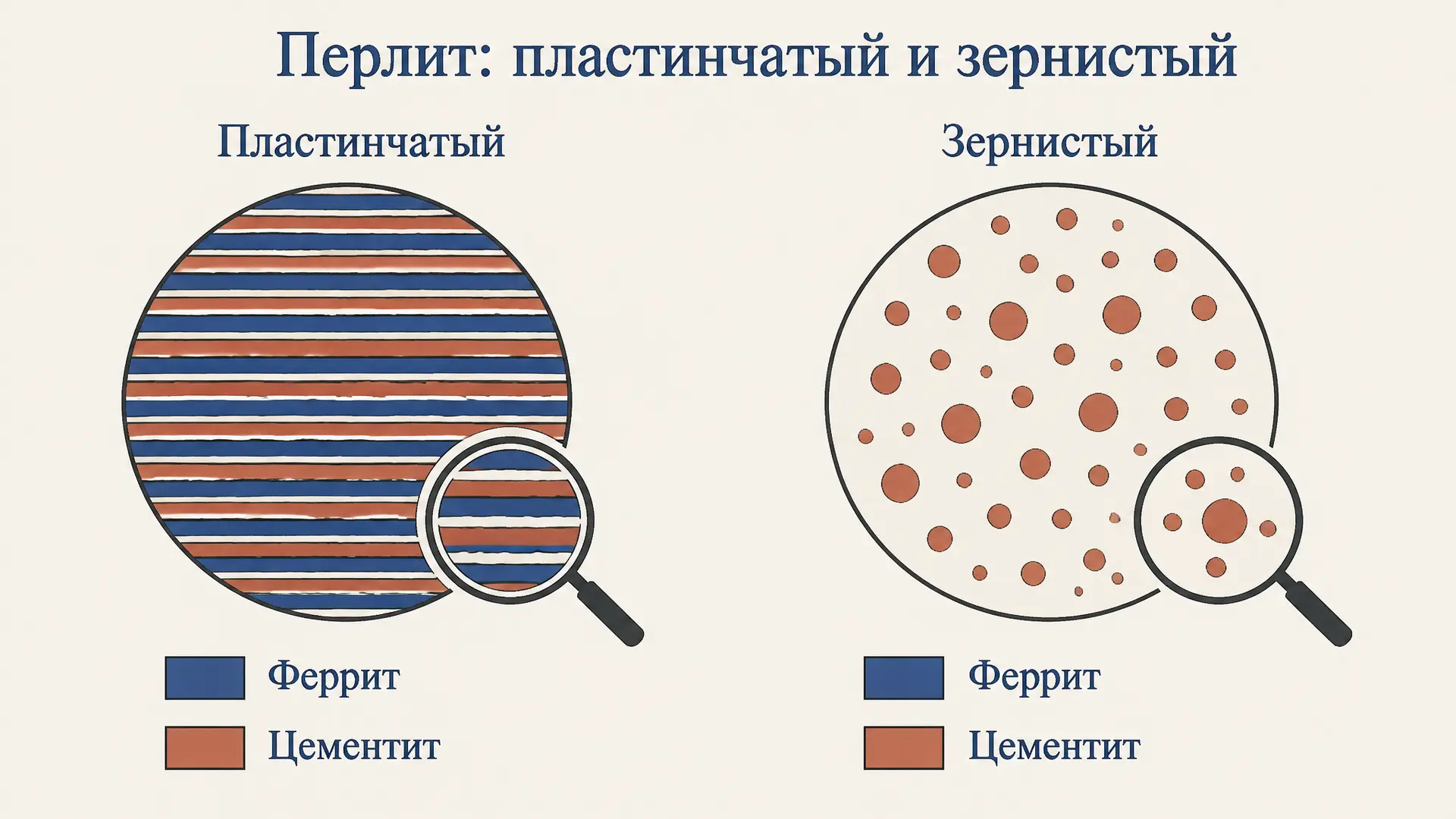

Перлит - это эвтектоидная смесь феррита и цементита, которая образуется при медленном охлаждении стали ниже линии $PSK$ (727 °C). Главное, что нужно понять про перлит: при одном и том же химическом составе (88 % феррита и 12 % цементита по массе) он бывает двух форм - пластинчатый и зернистый. Они состоят из одних и тех же фаз, но цементит в них имеет разную геометрию: либо тонкие чередующиеся пластины, либо округлые зёрна в ферритной матрице. Разница в форме меняет твёрдость, пластичность и обрабатываемость резанием. Ниже разберём строение обеих форм, как одна переходит в другую и какую назначать для конкретной детали - а калькулятор соберёт ваш вопрос для разбора.

Что такое перлит и из чего он состоит

Перлит образуется при эвтектоидном превращении: аустенит с содержанием углерода 0,8 % при охлаждении ниже 727 °C распадается на две фазы одновременно. Феррит почти не растворяет углерод (до 0,02 %), поэтому «лишний» углерод выделяется в виде карбида железа - цементита $Fe_3C$ с 6,67 % углерода. Реакция записывается так:

$A_{0,8\%C} \rightarrow \Phi + Fe_3C$

Получается механическая смесь двух фаз с фиксированным соотношением: примерно 88 % феррита и 12 % цементита по массе. Это соотношение неизменно - оно диктуется правилом отрезков на диаграмме железо-углерод. А вот как эти 12 % цементита распределены в пространстве - зависит от термической обработки. Именно форма распределения и отличает пластинчатый перлит от зернистого, хотя фазовый состав у них один и тот же.

Название «перлит» связано с перламутровым (жемчужным) отблеском, который пластинчатая структура даёт на полированном шлифе под микроскопом: чередующиеся пластины работают как дифракционная решётка. Эту же двухфазную природу полезно держать в голове, когда разбираешь структуру доэвтектоидной стали, где перлит соседствует с избыточным ферритом.

Пластинчатый перлит: строение

Пластинчатый перлит - это чередующиеся параллельные пластины феррита и цементита, собранные в колонии. Внутри одной колонии пластины ориентированы примерно одинаково, на границе колоний направление меняется. Ключевая характеристика - межпластиночное расстояние $S_0$: суммарная толщина одной ферритной и одной цементитной пластины.

Рассчитать для своей задачи

Чем быстрее идёт охлаждение в области перлитного превращения (но без перехода к закалке), тем тоньше пластины и меньше $S_0$. По дисперсности (тонкости строения) перлитные структуры делят на три условные группы:

• Собственно перлит - $S_0 \approx 0{,}5{-}0{,}7$ мкм, формируется при медленном охлаждении (отжиг). Твёрдость около 180-220 HB.
• Сорбит - $S_0 \approx 0{,}2{-}0{,}4$ мкм, более дисперсная смесь, образуется при ускоренном охлаждении (нормализация). Твёрдость 250-350 HB.
• Троостит - $S_0 \approx 0{,}1$ мкм, очень тонкая смесь на грани с бейнитом, твёрдость 350-450 HB.

Все три - это пластинчатый перлит разной дисперсности. Чем тоньше пластины, тем больше суммарная площадь межфазных границ феррит-цементит, тем сильнее они тормозят движение дислокаций - и тем выше твёрдость и прочность.

Зернистый перлит: строение

Зернистый (сфероидизированный) перлит - это та же ферритно-цементитная смесь, но цементит в ней имеет форму округлых зёрен (глобулей), равномерно распределённых в сплошной ферритной матрице. Пластин нет, есть отдельные карбидные частицы.

Зернистый перлит не образуется напрямую из аустенита при обычном охлаждении - он получается из пластинчатого специальным отжигом (сфероидизирующим). Цементитные пластины при длительной выдержке чуть ниже $A_1$ дробятся и под действием поверхностного натяжения собираются в шарики: система стремится уменьшить площадь межфазной поверхности, а шар при данном объёме имеет минимальную площадь.

При одном и том же содержании углерода зернистый перлит мягче и пластичнее пластинчатого. Причина та же - площадь межфазных границ. У глобулярного цементита суммарная поверхность раздела меньше, чем у тонких пластин, поэтому дислокациям легче двигаться. Твёрдость зернистого перлита в эвтектоидной стали обычно 160-200 HB против 200-220 HB у пластинчатого.

Как пластинчатый переходит в зернистый

Превращение пластин в зёрна называют сфероидизацией (сфероидизирующим отжигом). Деталь нагревают чуть выше или около $A_1$ (727 °C) и долго выдерживают, затем медленно охлаждают.

Рассчитать для своей задачи

Механизм коагуляции цементита:

1. Тонкие пластины цементита имеют дефекты и неровные края с повышенной свободной энергией.
2. По границам и в местах утончения пластины разрываются на фрагменты.
3. За счёт диффузии углерода мелкие фрагменты растворяются, а крупные растут (созревание Оствальда) и округляются до глобулей.

Движущая сила всего процесса - снижение суммарной поверхностной энергии границ феррит-цементит. Сфероидизация особенно важна для заэвтектоидных и инструментальных сталей: в них пластинчатый перлит часто сопровождается сеткой вторичного цементита по границам зёрен, которая делает сталь хрупкой. Сфероидизирующий отжиг разбивает эту сетку на зёрна и резко улучшает обрабатываемость - это тесно связано с темой первичного и вторичного цементита.

Влияние на твёрдость и обрабатываемость

Главное практическое отличие двух форм - поведение при резании и холодной деформации:

• Зернистый перлит даёт меньшую твёрдость, лучшую обрабатываемость резанием и пластичность при холодной штамповке/высадке. Поэтому перед обработкой давлением высокоуглеродистую сталь часто переводят в зернистое состояние.
• Пластинчатый перлит прочнее и твёрже, но хуже режется. Зато после закалки от него получают более однородный аустенит, поэтому пластинчатую структуру иногда оставляют как промежуточную перед окончательной термообработкой.

Для инструментальных сталей (У10, У12, ШХ15) зернистый перлит - предпочтительная исходная структура: он одновременно мягок для механической обработки и при последующей закалке даёт мелкое равномерное распределение карбидов, что повышает износостойкость готового инструмента.

Связь с диаграммой и другими структурами

Перлит - лишь одна из структур, которые рождаются при распаде аустенита. Если охлаждать быстрее, чем нужно для перлитного превращения, диффузия углерода не успевает, и вместо феррита с цементитом образуется бейнит или мартенсит - пересыщенный углеродом твёрдый раствор. На диаграмме изотермического превращения аустенита (С-образной кривой) перлит занимает верхнюю область - зону относительно высоких температур и медленного охлаждения.

В реальной доэвтектоидной стали перлит всегда соседствует с избыточным ферритом, а в заэвтектоидной - с вторичным цементитом. Поэтому в металлографии говорят не просто «перлит», а уточняют долю перлита и его дисперсность: они напрямую задают твёрдость и прочность всей стали.

Частые ошибки

• «Пластинчатый и зернистый перлит - это разный химический состав». Нет, состав идентичен: те же ~88 % феррита и ~12 % цементита. Отличается только форма цементита - пластины против зёрен.
• «Зернистый перлит образуется прямо при охлаждении из аустенита». Нет, при обычном охлаждении растёт пластинчатый. Зернистый получают отдельной операцией - сфероидизирующим отжигом.
• «Чем тоньше пластины, тем мягче сталь». Наоборот: тонкие пластины (сорбит, троостит) дают больше межфазных границ и потому выше твёрдость, чем грубый перлит.
• «Сорбит и троостит - это не перлит». Это пластинчатый перлит, просто более дисперсный. Граница между ними условна и определяется межпластиночным расстоянием.
• «Зернистый перлит всегда лучше». Он лучше для обработки резанием и штамповки, но прочность и твёрдость у него ниже - для нагруженных деталей это может быть минусом.

FAQ

Какой перлит твёрже - пластинчатый или зернистый? Пластинчатый. При одинаковом содержании углерода у него больше суммарная площадь межфазных границ феррит-цементит, которые тормозят дислокации. Зернистый при тех же 0,8 % углерода мягче на 30-60 HB и поэтому пластичнее и легче режется.

Можно ли превратить зернистый перлит обратно в пластинчатый? Да. Нужно снова нагреть сталь выше $Ac_1$ (получить аустенит), а затем охладить с такой скоростью, чтобы прошло обычное перлитное превращение. Цементит снова выделится в виде пластин. То есть форма перлита целиком определяется режимом последней термообработки, а не «памятью» материала.

Зачем нужен зернистый перлит, если он мягче? Именно из-за мягкости и пластичности. Высокоуглеродистую и инструментальную сталь в зернистом состоянии легче точить, сверлить и штамповать, а сетку хрупкого вторичного цементита сфероидизация разбивает. После механической обработки деталь закаливают на нужную твёрдость.

Коротко

Перлит - эвтектоидная смесь феррита и цементита (88/12 %), которая бывает двух форм при одном составе. В пластинчатом цементит образует тонкие чередующиеся пластины (характеристика - межпластиночное расстояние $S_0$; по дисперсности это перлит, сорбит, троостит); он прочнее и твёрже, но хуже режется. В зернистом цементит собран в округлые зёрна в ферритной матрице; он мягче и пластичнее, лучше обрабатывается. Пластинчатый переходит в зернистый сфероидизирующим отжигом за счёт снижения поверхностной энергии границ. Зернистая структура предпочтительна как исходная для инструментальных сталей перед закалкой, пластинчатая - для прочности.
