Параллельное соединение трубопроводов: расчёт расхода

Параллельное соединение трубопроводов встречается всюду, где поток жидкости можно пустить сразу по нескольким путям между двумя общими узлами: водопроводные кольца, обвязка насосов, теплосети, байпасы. Ключевая особенность такого соединения проста, но именно её чаще всего путают: потеря напора на всех параллельных ветвях одинакова, а вот расход делится между ними неравномерно, причём широкая короткая труба забирает себе непропорционально большую долю потока. Ниже разберём, почему так получается, как из условия равенства напоров вывести распределение расхода и формулу эквивалентного сопротивления, и как считать задачи с двумя и тремя ветвями. Чтобы сразу увидеть, как меняется доля каждой ветви при изменении её диаметра и длины, покрутите калькулятор ниже: он распределяет общий расход между тремя трубами и показывает результат столбиками и потоковой диаграммой.

Что такое параллельное соединение трубопроводов

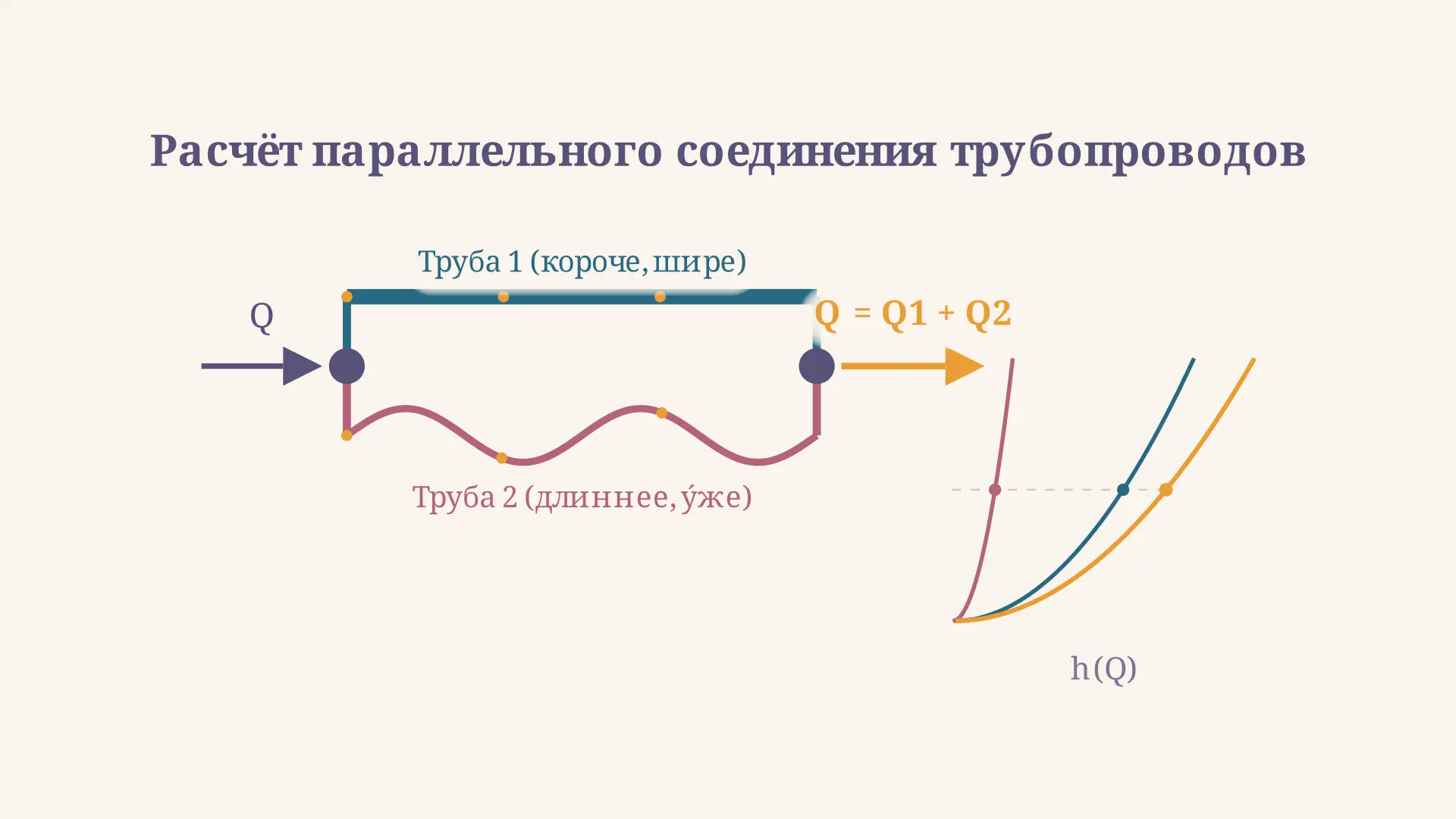

Трубопроводы соединены параллельно, если они начинаются в одном узле и заканчиваются в другом, общем для всех ветвей. Жидкость, дойдя до первого узла, разделяется на несколько потоков, каждый идёт по своей трубе, а в конце потоки снова сливаются. Это принципиально отличается от последовательного соединения, где весь расход проходит через каждый участок по очереди.

Из самой геометрии соединения вытекают два условия, на которых держится весь расчёт:

1. Расход аддитивен. Полный расход $Q$, входящий в первый узел, равен сумме расходов по ветвям: $Q = Q_1 + Q_2 + \dots + Q_n$. Это просто закон сохранения вещества: сколько втекло, столько и вытекло.
2. Потеря напора одинакова. Между двумя общими узлами разность напоров одна и та же независимо от того, по какой ветви считать. Значит, потеря напора на каждой ветви равна этой разности: $h = h_1 = h_2 = \dots = h_n$.

Именно второе условие делает параллельное соединение интересным: ветви разной длины и диаметра вынуждены пропускать свои расходы так, чтобы потеря напора у всех совпала.

Почему потеря напора у всех ветвей одинакова

Разность напоров между двумя точками не зависит от пути, по которому мы её измеряем, - это следствие того, что напор является однозначной функцией точки. Раз обе общие точки (узел разветвления и узел слияния) фиксированы, то и разность напоров между ними фиксирована. Каждая ветвь соединяет ровно эти две точки, поэтому теряет на трении ровно эту разность.

Рассчитать для своей задачи

Отсюда сразу видно, чего ждать на практике. Если одна ветвь шире или короче, её сопротивление меньше, и при той же потере напора она пропустит больший расход. Поток как бы сам выбирает путь наименьшего сопротивления, но не уходит в него целиком: расход в каждой ветви подстраивается ровно так, чтобы выровнять напоры.

Формула расхода в параллельных ветвях

Чтобы перейти от слов к числам, запишем потерю напора в каждой ветви через её расход. Удобно собрать все геометрические и режимные множители в одно гидравлическое сопротивление ветви $S_i$ и записать потерю напора в квадратичной форме:

$h_i = S_i\, Q_i^2, \qquad S_i = \frac{8\,\lambda_i L_i}{\pi^2 g\, d_i^5},$

где $\lambda_i$ - коэффициент гидравлического трения, $L_i$ - длина, $d_i$ - диаметр ветви, $g$ - ускорение свободного падения. Главное здесь - зависимость сопротивления от диаметра: оно входит в пятой степени, $S_i \sim 1/d_i^5$. Удвоение диаметра уменьшает сопротивление в 32 раза, поэтому даже небольшая разница в диаметрах резко перекашивает распределение расхода.

Из условия равенства потерь напора $h = S_i Q_i^2$ выражаем расход каждой ветви:

$Q_i = \sqrt{\frac{h}{S_i}}.$

Сложив расходы всех ветвей, получаем суммарный расход через ту же общую потерю напора:

$Q = \sum_i Q_i = \sqrt{h}\,\sum_i \frac{1}{\sqrt{S_i}}.$

А доля каждой ветви в общем расходе зависит только от сопротивлений и не зависит от самого напора:

$\frac{Q_i}{Q} = \frac{1/\sqrt{S_i}}{\sum_j 1/\sqrt{S_j}}.$

Это объясняет, почему распределение долей в калькуляторе не меняется, когда вы тянете ползунок потери напора: меняются абсолютные расходы, а пропорции между ветвями держатся за сопротивления.

Рассчитать для своей задачи

На диаграмме видно типичную картину: три ветви при одной и той же потере напора несут совершенно разный расход. Самая широкая и не самая длинная ветвь (диаметр 200 мм) забирает почти 60 процентов потока, а узкая (100 мм) - лишь около 11 процентов, хотя она ещё и короче. Сумма всех столбиков даёт полный расход участка.

Эквивалентное сопротивление параллельного участка

Часто параллельный участок удобно заменить одной воображаемой трубой с таким же сопротивлением, чтобы потом считать сеть как единое целое. Эта эквивалентная труба при той же потере напора $h$ должна пропускать тот же суммарный расход $Q$. Подставив $Q = \sqrt{h}\sum 1/\sqrt{S_i}$ в выражение $h = S_{экв} Q^2$, получаем правило сложения сопротивлений для параллельного соединения:

$\frac{1}{\sqrt{S_{экв}}} = \sum_i \frac{1}{\sqrt{S_i}}.$

Обратите внимание: складываются не сами сопротивления и даже не обратные к ним, а обратные корни. Это прямое следствие квадратичной зависимости потери напора от расхода. Аналогия с параллельными резисторами здесь работает только по форме (величины, обратные сопротивлению, складываются), но из-за квадрата расхода вместо $1/S$ в сумме стоит $1/\sqrt{S}$. Если по ошибке сложить параллельные ветви как обычные резисторы через $1/S_{экв} = \sum 1/S_i$, эквивалентное сопротивление выйдет неверным.

Эквивалентное сопротивление параллельного блока всегда меньше сопротивления самой проводящей ветви: добавление любого дополнительного пути может только увеличить общую пропускную способность, а значит, уменьшить сопротивление. Это удобный способ самопроверки: если ваш расчёт даёт $S_{экв}$ больше, чем у самой широкой трубы, где-то закралась ошибка.

Как считать задачу: порядок действий

Типовая задача формулируется так: даны характеристики ветвей и либо общая потеря напора, либо суммарный расход - найти распределение по ветвям. Удобный порядок такой:

1. Для каждой ветви посчитайте сопротивление $S_i = 8\lambda_i L_i / (\pi^2 g d_i^5)$, аккуратно переведя диаметр в метры.
2. Если задана потеря напора $h$, сразу найдите расходы ветвей $Q_i = \sqrt{h / S_i}$ и сложите их в суммарный расход $Q$.
3. Если задан суммарный расход $Q$, сначала найдите эквивалентное сопротивление, затем потерю напора $h = S_{экв} Q^2$, а уже из неё - расходы ветвей.
4. Проверьте распределение: доли должны давать в сумме единицу, а потери напора по всем ветвям - совпадать.

Калькулятор выше делает ровно эти шаги: задаёте диаметры, длины и потерю напора, а он показывает расход каждой ветви, её долю и суммарный расход, плюс эквивалентное сопротивление участка. Кнопка собирает условие и разворачивает полное пошаговое решение.

Разбор числового примера

Пройдём расчёт на конкретных числах, тех же, что стоят в калькуляторе по умолчанию. Пусть три ветви соединены параллельно с одинаковой потерей напора $h = 4$ м:

• ветвь 1: $L_1 = 100$ м, $d_1 = 150$ мм, $\lambda_1 = 0{,}025$;
• ветвь 2: $L_2 = 80$ м, $d_2 = 100$ мм, $\lambda_2 = 0{,}030$;
• ветвь 3: $L_3 = 120$ м, $d_3 = 200$ мм, $\lambda_3 = 0{,}022$.

Сначала считаем сопротивления по формуле $S_i = 8\lambda_i L_i / (\pi^2 g d_i^5)$, переведя диаметры в метры. Получается $S_1 \approx 2720$, $S_2 \approx 19{,}8\cdot10^3$ и $S_3 \approx 682$ (в единицах с²/м⁵). Узкая ветвь 2 имеет сопротивление почти в 30 раз больше широкой ветви 3 - целиком за счёт диаметра.

Теперь расходы ветвей при $h = 4$ м: $Q_i = \sqrt{h/S_i}$, откуда $Q_1 \approx 38{,}3$ л/с, $Q_2 \approx 14{,}2$ л/с, $Q_3 \approx 76{,}6$ л/с. Суммарный расход $Q = Q_1 + Q_2 + Q_3 \approx 129$ л/с, а доли составляют примерно 30, 11 и 59 процентов. Самая широкая ветвь несёт почти столько же, сколько две остальные вместе. Эквивалентное сопротивление участка из условия $1/\sqrt{S_{экв}} = \sum 1/\sqrt{S_i}$ выходит около $S_{экв} \approx 240$ - меньше, чем у любой отдельной ветви, как и должно быть.

Частые ошибки

• Деление расхода поровну. Расход делится не на равные части, а обратно пропорционально корню из сопротивления: $Q_i \sim 1/\sqrt{S_i}$. Равные доли получаются только у одинаковых ветвей.
• Сложение сопротивлений как у резисторов. Для параллельных труб складываются обратные корни сопротивлений, а не обратные сопротивления. Формула $1/S_{экв} = \sum 1/S_i$ здесь неверна.
• Диаметр в миллиметрах в формуле. В формуле сопротивления диаметр должен быть в метрах: он входит в пятой степени, и ошибка в единицах даёт промах в миллионы раз.
• Перенос условия из последовательного соединения. В параллельном одинакова потеря напора, а расход разный; в последовательном наоборот - одинаков расход, а потери складываются. Путать эти условия нельзя.
• Игнорирование разной длины ветвей. Долю расхода определяет не только диаметр, но и длина: более длинная ветвь при том же диаметре имеет большее сопротивление и несёт меньший расход.

FAQ

Как распределяется расход между параллельными трубами? Обратно пропорционально корню из гидравлического сопротивления каждой ветви: $Q_i = \sqrt{h/S_i}$. Чем меньше сопротивление (шире и короче труба), тем больше её доля. Доли зависят только от сопротивлений и не зависят от величины потери напора.

Чему равна потеря напора при параллельном соединении? Она одинакова на всех ветвях и равна разности напоров между общими узлами. Поэтому расчёт строят именно на условии $h_1 = h_2 = \dots = h_n$, а не на сложении потерь, как в последовательном соединении.

Как найти эквивалентное сопротивление параллельного участка? Из условия $1/\sqrt{S_{экв}} = \sum 1/\sqrt{S_i}$: сложите величины $1/\sqrt{S_i}$ по всем ветвям и возведите сумму в квадрат, обратив результат. Эквивалентное сопротивление всегда меньше, чем у самой проводящей ветви.

Коротко

Параллельное соединение трубопроводов держится на двух условиях: расход аддитивен ($Q = \sum Q_i$), а потеря напора одинакова на всех ветвях ($h = h_1 = \dots = h_n$). Расход каждой ветви находится как $Q_i = \sqrt{h/S_i}$, где сопротивление $S_i \sim 1/d_i^5$ резко растёт при уменьшении диаметра, поэтому широкая короткая труба забирает большую долю потока. Эквивалентное сопротивление участка считается через сумму обратных корней $1/\sqrt{S_{экв}} = \sum 1/\sqrt{S_i}$ и всегда меньше сопротивления любой отдельной ветви.
