Операторный метод расчёта переходных процессов

Операторный метод расчёта переходных процессов превращает дифференциальные уравнения цепи в алгебраические: вместо того чтобы решать систему уравнений с производными во временной области, мы переходим к изображениям по Лапласу, где интегрирование и дифференцирование становятся умножением и делением на оператор $p$. Цепь после коммутации заменяется операторной схемой замещения, для неё по обычным законам Кирхгофа находится изображение искомой величины, а затем обратное преобразование возвращает функцию времени. Этот приём особенно удобен для разветвлённых цепей и сложных воздействий, где классический метод тонет в постоянных интегрирования. Ниже разберём алгоритм по шагам, выведем формулы для RL- и RC-цепи и покажем, где студенты теряют баллы. Чтобы сразу увидеть, как постоянная времени и установившееся значение управляют переходной кривой, покрутите калькулятор.

В чём суть операторного метода

Идея операторного метода в том, чтобы заменить функцию времени $f(t)$ её изображением по Лапласу $F(p) = \int_0^\infty f(t)\,e^{-pt}\,dt$, где $p$ - комплексная переменная (оператор). Ключевое свойство этого преобразования: производная во временной области переходит в умножение на $p$, а интеграл - в деление на $p$. Поэтому дифференциальное уравнение цепи превращается в алгебраическое уравнение относительно $F(p)$, которое решается простой подстановкой и приведением дробей.

Рассчитать для своей задачи

Главное преимущество в том, что начальные условия входят в уравнение автоматически, как слагаемые в операторных образах элементов. Не нужно искать общее решение однородного уравнения, частное решение и потом сшивать их через постоянные интегрирования - вся информация о состоянии цепи до коммутации уже учтена в схеме замещения.

Операторная схема замещения

Чтобы применить операторный метод, каждый элемент цепи заменяется его операторным сопротивлением, а независимые источники - своими изображениями:

• Резистор остаётся прежним: его операторное сопротивление равно $R$, так как закон Ома $u = Ri$ не содержит производных.
• Индуктивность имеет операторное сопротивление $pL$, а ненулевой начальный ток $i_L(0)$ вводится дополнительным источником ЭДС $L\,i_L(0)$.
• Ёмкость имеет операторное сопротивление $\dfrac{1}{pC}$, а начальное напряжение $u_C(0)$ - источником $\dfrac{u_C(0)}{p}$.
• Постоянная ЭДС $E$, включаемая в момент коммутации, имеет изображение $\dfrac{E}{p}$.

Рассчитать для своей задачи

После такой замены операторная схема выглядит как обычная цепь постоянного тока, только сопротивления и источники зависят от $p$. К ней применяются те же законы Кирхгофа, метод контурных токов или узловых потенциалов - вся техника расчёта линейных цепей переносится без изменений.

Алгоритм расчёта переходного процесса

Расчёт операторным методом укладывается в четыре шага:

1. Определить начальные условия независимых накопителей: ток в индуктивности $i_L(0)$ и напряжение на конденсаторе $u_C(0)$ непосредственно перед коммутацией (законы коммутации - они не меняются скачком).
2. Составить операторную схему замещения: заменить элементы их операторными сопротивлениями, добавить источники начальных условий, источник питания записать изображением.
3. Найти изображение искомой величины $X(p)$ по законам Кирхгофа - получится дробно-рациональная функция от $p$.
4. Выполнить обратное преобразование: разложить $X(p)$ на простые дроби и по таблице соответствий или теореме разложения вернуться к функции времени $x(t)$.

Для контроля удобны теоремы о начальном и конечном значении: $x(0) = \lim_{p\to\infty} pX(p)$ и $x(\infty) = \lim_{p\to 0} pX(p)$. Если они совпадают с физически ожидаемыми значениями, расчёт почти наверняка верен.

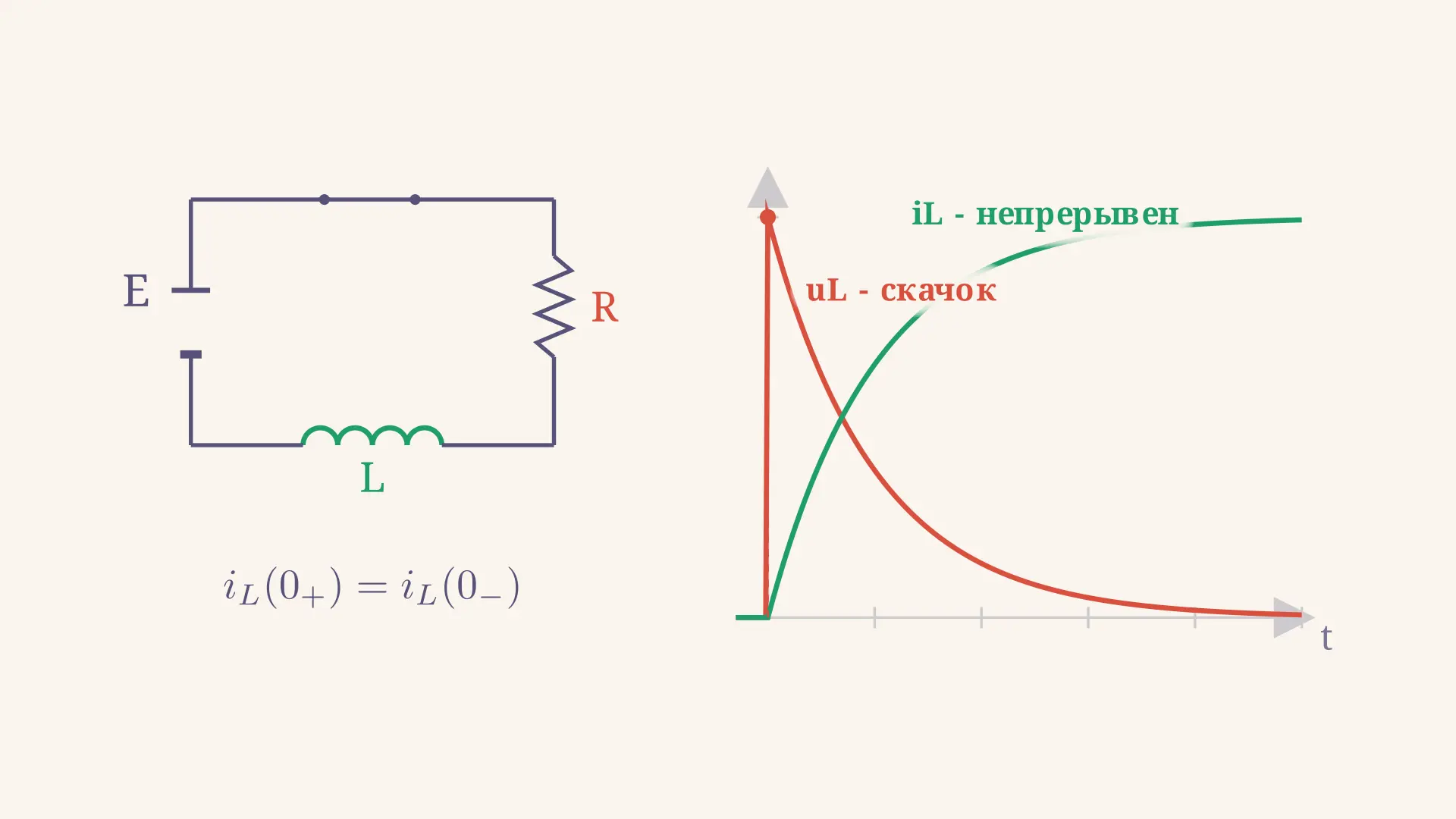

Расчёт RL-цепи операторным методом

Рассмотрим классическую задачу: последовательная RL-цепь подключается к источнику постоянного напряжения $E$ при нулевом начальном токе. Изображение источника равно $E/p$, операторное сопротивление контура - $R + pL$. По закону Ома в операторной форме изображение тока:

$I(p) = \frac{E/p}{R + pL} = \frac{E}{p(R + pL)}.$

Раскладываем дробь на простые слагаемые:

$I(p) = \frac{E}{R}\left(\frac{1}{p} - \frac{1}{p + R/L}\right).$

По таблице обратных преобразований $\dfrac{1}{p} \to 1$ и $\dfrac{1}{p + a} \to e^{-at}$, поэтому ток переходного процесса равен:

$i(t) = \frac{E}{R}\left(1 - e^{-t/\tau}\right), \qquad \tau = \frac{L}{R},$

где $\tau = L/R$ - постоянная времени, а $E/R$ - установившееся значение тока. За время $\tau$ ток достигает 63,2 % установившегося значения, а через $3\tau$ - $5\tau$ процесс практически заканчивается. Эти же числа считает калькулятор выше: подставьте свои $E$, $R$, $L$ и сравните кривую с формулой.

Расчёт RC-цепи операторным методом

Для заряда конденсатора через резистор схема та же, но накопитель - ёмкость. Операторное сопротивление контура равно $R + \dfrac{1}{pC}$, изображение тока $I(p) = \dfrac{E/p}{R + 1/(pC)}$, а напряжение на конденсаторе - это падение на операторном сопротивлении $1/(pC)$:

$U_C(p) = \frac{I(p)}{pC} = \frac{E}{p(1 + pRC)}.$

После разложения на дроби и обратного преобразования получаем зеркальный результат:

$u_C(t) = E\left(1 - e^{-t/\tau}\right), \qquad \tau = RC.$

Рассчитать для своей задачи

Здесь установившееся напряжение равно ЭДС источника $E$, а постоянная времени - $\tau = RC$. Структура решения та же, что у RL-цепи: экспоненциальный выход на установившийся уровень. В калькуляторе выше переключите тип цепи на RC и убедитесь, что форма кривой не меняется - меняются только масштаб по оси и физический смысл величины.

Ненулевые начальные условия

Главная сила операторного метода проявляется, когда накопитель уже запасал энергию до коммутации. Тогда в схему замещения добавляется внутренний источник. Для индуктивности с током $i_L(0)$ это источник ЭДС $L\,i_L(0)$, направленный по току; для конденсатора с напряжением $u_C(0)$ - источник $u_C(0)/p$. Изображение искомой величины получает дополнительное слагаемое, и в ответе появляется свободная составляющая, зависящая от начального запаса энергии. Никаких отдельных постоянных интегрирования искать не нужно - всё определяется автоматически, и это резко сокращает выкладки по сравнению с классическим методом.

Частые ошибки

• Забыли начальные условия. Ток индуктивности и напряжение конденсатора не меняются скачком. Если до коммутации они были ненулевыми, в операторную схему обязательно добавляются источники $L\,i_L(0)$ и $u_C(0)/p$.
• Перепутали операторные сопротивления. Индуктивности соответствует $pL$, ёмкости - $1/(pC)$. Замена их местами - типичная и грубая ошибка.
• Неверное изображение источника. Постоянная ЭДС $E$, включённая в момент $t = 0$, имеет изображение $E/p$, а не $E$. Множитель $1/p$ отвечает за ступенчатое включение.
• Ошибка в разложении на дроби. Перед обратным преобразованием дробь должна быть правильной и разложенной на простейшие; иначе таблица соответствий неприменима.
• Не проверили предельные значения. Теоремы о начальном и конечном значении ловят большинство ошибок: посчитайте $x(0)$ и $x(\infty)$ и сравните с физикой.

FAQ

Чем операторный метод отличается от классического? Классический метод решает дифференциальное уравнение во временной области, разбивая решение на принуждённую и свободную составляющие и подбирая постоянные интегрирования по начальным условиям. Операторный метод переводит задачу в область изображений, где она становится алгебраической, а начальные условия входят сами. Для сложных цепей операторный метод обычно быстрее и надёжнее.

Что такое постоянная времени и как её найти? Постоянная времени $\tau$ - это время, за которое реакция достигает 63,2 % установившегося значения. Для RL-цепи $\tau = L/R$, для RC-цепи $\tau = RC$. Через $3\tau$ - $5\tau$ переходный процесс считают завершённым. В операторном решении $\tau$ - это обратная величина корня знаменателя изображения.

Как операторным методом учесть ненулевые начальные условия? Добавить в операторную схему внутренние источники: для индуктивности источник ЭДС $L\,i_L(0)$, для конденсатора источник напряжения $u_C(0)/p$. Они учитывают запасённую энергию, и в изображении искомой величины автоматически появляется свободная составляющая.

Коротко

Операторный метод расчёта переходных процессов сводит дифференциальные уравнения цепи к алгебраическим через преобразование Лапласа: элементы заменяются операторными сопротивлениями ($R$, $pL$, $1/(pC)$), источник записывается изображением, а начальные условия входят дополнительными источниками. По законам Кирхгофа находят изображение $X(p)$, раскладывают на дроби и обратным преобразованием получают $x(t)$. Для цепей первого порядка ответ - экспонента $x(t) = x_\infty(1 - e^{-t/\tau})$ с постоянной времени $\tau = L/R$ или $\tau = RC$.
