Метрологическая прослеживаемость измерения: цепочка

Метрологическая прослеживаемость измерения - это свойство результата измерения быть связанным с эталоном единицы СИ непрерывной задокументированной цепочкой сличений, каждое из которых вносит свою неопределённость. Проще говоря, когда вы что-то измеряете рабочим прибором, число на табло имеет смысл только потому, что прибор когда-то поверили по рабочему эталону, тот - по эталону-копии, а копия - по первичному эталону, который и определяет единицу СИ. Эта цепочка и делает измерения сопоставимыми между лабораториями и странами. Ниже разберём, из чего складывается цепочка прослеживаемости, как по ней накапливается неопределённость, как собрать бюджет неопределённости и где студенты ошибаются. Чтобы сразу почувствовать, как звенья цепи складываются в итог, покрутите калькулятор: задайте неопределённость каждого звена и увидите, как растёт суммарная неопределённость на приборе.

Что такое цепочка прослеживаемости

Прослеживаемость - это не одно сличение, а целая иерархия, выстроенная сверху вниз. На вершине стоит первичный эталон, который воспроизводит единицу СИ (килограмм, метр, ампер) с наименьшей возможной неопределённостью. От него единица передаётся вниз через ряд звеньев, и каждое следующее звено калибруют по предыдущему:

Рассчитать для своей задачи

Типичная цепочка для лаборатории выглядит так:

1. Первичный эталон СИ - воспроизводит единицу с минимальной неопределённостью, хранится в национальном метрологическом институте.
2. Эталон-копия (вторичный эталон) - калибруется по первичному и передаёт единицу дальше, не подвергая первичный эталон лишнему износу.
3. Рабочий эталон - калибруется по эталону-копии и используется в поверочной лаборатории для повседневной работы.
4. Рабочий прибор - то средство измерений, которым реально пользуются; его поверяют по рабочему эталону.

Ключевое требование: цепочка должна быть непрерывной и задокументированной. Если хоть одно звено выпадает или его калибровка просрочена, прослеживаемость теряется, и результат измерения формально нельзя связать с единицей СИ.

Как накапливается неопределённость

Каждое сличение в цепочке выполняется не идеально: у него есть собственная стандартная неопределённость $u_i$. Поскольку источники неопределённости в разных звеньях независимы, они складываются не арифметически, а в квадратурах - как независимые случайные величины. Суммарная стандартная неопределённость результата на рабочем приборе равна:

$u_c = \sqrt{\sum_i u_i^2}.$

Отсюда сразу видно главное свойство цепочки: неопределённость может только расти от эталона СИ к рабочему прибору, потому что под корнем добавляются новые положительные слагаемые. Чем длиннее цепь, тем больше итоговая неопределённость - это плата за то, что рабочий прибор находится далеко от первичного эталона.

Рассчитать для своей задачи

Важно, что квадратурное сложение «прощает» маленькие звенья: если одно звено вносит $u = 2$, а другое $u = 0{,}5$, то их совместный вклад $\sqrt{2^2 + 0{,}5^2} \approx 2{,}06$ - почти как от одного крупного. Поэтому итог определяется самым большим звеном, а мелкие почти не считаются. Это прямо видно в калькуляторе: подвигайте маленький ползунок - суммарная неопределённость почти не меняется.

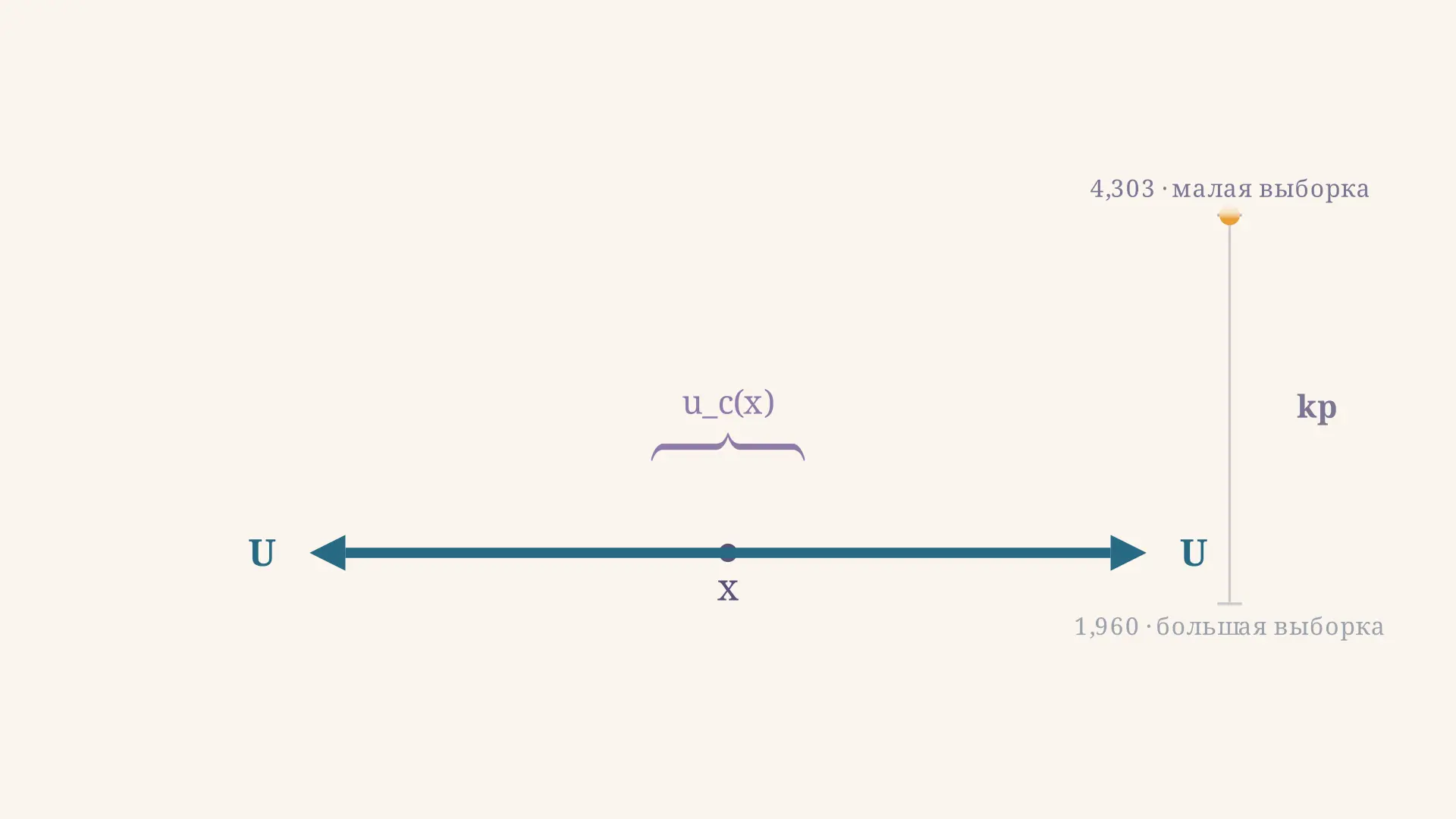

Расширенная неопределённость и коэффициент охвата

Суммарная стандартная неопределённость $u_c$ соответствует примерно 68% доверия - это всего один «сигма»-интервал. На практике в протоколах указывают расширенную неопределённость $U$, которая накрывает результат с большей вероятностью:

$U = k \cdot u_c,$

где $k$ - коэффициент охвата. Чаще всего берут $k = 2$, что для нормального распределения даёт доверительную вероятность около 95%; иногда используют $k = 3$ (около 99,7%). Результат измерения тогда записывают в виде $x \pm U$ с указанием $k$. Именно расширенную неопределённость сравнивают с допуском, когда решают, годится ли деталь или прошёл ли прибор поверку.

Бюджет неопределённости

Бюджет неопределённости - это таблица, в которой перечислены все источники $u_i$ и их вклад в итог. Удобная мера вклада звена - доля дисперсии:

$w_i = \frac{u_i^2}{\sum_j u_j^2}.$

Сумма всех $w_i$ равна единице (или 100%), а звено с наибольшим $w_i$ - это узкое место цепочки. Улучшать измерение имеет смысл именно с него: уменьшать неопределённость мелких звеньев бесполезно, их доля в бюджете ничтожна. Калькулятор подсвечивает доминирующее звено красным - сразу видно, какой эталон в цепи стоит обновить, чтобы реально снизить $u_c$.

Разберём дефолтный пример из калькулятора. Цепочка из четырёх звеньев с неопределённостями $u_1 = 0{,}2$, $u_2 = 0{,}5$, $u_3 = 1{,}0$, $u_4 = 2{,}0$ (в одних единицах). Считаем сумму квадратов:

$\sum u_i^2 = 0{,}2^2 + 0{,}5^2 + 1{,}0^2 + 2{,}0^2 = 0{,}04 + 0{,}25 + 1 + 4 = 5{,}29.$

Тогда суммарная стандартная неопределённость:

$u_c = \sqrt{5{,}29} = 2{,}30,$

а расширенная при $k = 2$:

$U = 2 \cdot 2{,}30 = 4{,}60.$

Вклад рабочего прибора в бюджет $w_4 = 4 / 5{,}29 \approx 0{,}76$, то есть 76% всей неопределённости даёт последнее звено. Вывод однозначен: чтобы измерять точнее, надо улучшать рабочий прибор и его поверку, а не гоняться за десятыми долями в эталоне СИ.

Зачем нужна прослеживаемость

Прослеживаемость - это то, что делает измерения сравнимыми. Деталь, измеренную в одной лаборатории, можно принять в другой только потому, что обе цепочки сходятся к одному и тому же эталону СИ. На прослеживаемости держатся аккредитация лабораторий, взаимное признание сертификатов и международная торговля: без неё «миллиметр» в одной стране мог бы не совпадать с «миллиметром» в другой. Поэтому в любом серьёзном протоколе измерения указывают не только результат и его неопределённость, но и эталон, к которому он прослеживается, и дату калибровки.

Частые ошибки

• Складывать неопределённости арифметически. Независимые звенья складываются в квадратурах: $u_c = \sqrt{\sum u_i^2}$, а не $\sum u_i$. Простое сложение завышает итог.
• Путать стандартную и расширенную неопределённость. $u_c$ - это один сигма (около 68%), $U = k\,u_c$ - расширенная (при $k = 2$ около 95%). В протоколе всегда указывают $k$.
• Тратить силы на мелкие звенья. Из-за квадратурного сложения итог определяет самое большое звено. Улучшать маленькие $u_i$ почти бессмысленно.
• Считать прослеживаемость разовым актом. Цепочка должна быть непрерывной и актуальной: просроченная калибровка любого звена разрывает прослеживаемость.
• Забывать про единицы и опорное значение. Все $u_i$ должны быть в одних единицах, а сама цепочка - сходиться именно к эталону СИ, а не к произвольному «образцовому» прибору.

FAQ

Чем прослеживаемость отличается от точности измерения? Точность - это близость результата к истинному значению, свойство конкретного измерения. Прослеживаемость - свойство связи результата с эталоном через цепочку сличений. Прослеживаемость обеспечивает, что заявленная неопределённость обоснована и сопоставима, но сама по себе не делает измерение точным.

Почему неопределённость растёт от эталона к рабочему прибору? Потому что каждое сличение добавляет своё слагаемое под корень в формуле $u_c = \sqrt{\sum u_i^2}$. Сумма квадратов только увеличивается с числом звеньев, поэтому суммарная неопределённость на рабочем приборе всегда больше, чем у первичного эталона.

Что такое коэффициент охвата k? Это множитель, на который умножают суммарную стандартную неопределённость, чтобы получить расширенную: $U = k\,u_c$. Для нормального распределения $k = 2$ соответствует доверительной вероятности около 95%, $k = 3$ - около 99,7%. Значение $k$ обязательно указывают рядом с результатом.

Коротко

Метрологическая прослеживаемость измерения - это непрерывная задокументированная цепочка сличений, связывающая результат с эталоном единицы СИ. Неопределённости звеньев независимы и складываются в квадратурах: $u_c = \sqrt{\sum u_i^2}$, поэтому итог растёт от эталона к рабочему прибору и определяется самым большим звеном. Расширенную неопределённость считают как $U = k\,u_c$ (обычно $k = 2$), а бюджет неопределённости через доли $w_i = u_i^2 / \sum u_j^2$ показывает, какое звено цепи улучшать в первую очередь.
