Квантово-каскадный лазер: как работает и чем уникален

Обычный полупроводниковый лазерный диод излучает на длине волны, жёстко заданной шириной запрещённой зоны материала: электрон из зоны проводимости падает в валентную зону и испускает фотон. Квантово-каскадный лазер устроен принципиально иначе. Он работает на переходах внутри одной зоны проводимости - между уровнями размерного квантования в системе тонких квантовых ям. Длину волны здесь задаёт не химия материала, а геометрия - толщина слоёв, выращенных с точностью до атомного монослоя. Ниже разберём физику межподзонного перехода, идею каскада и то, почему один электрон в таком лазере рождает не один, а десятки фотонов.

Чтобы прикинуть, на какой длине волны излучает структура с заданной энергией перехода и сколько фотонов даёт каскад из N ступеней, ниже есть калькулятор - задайте энергию межподзонного перехода и число каскадов.

Что такое квантово-каскадный лазер

Квантово-каскадный лазер (ККЛ, англ. quantum cascade laser) - это полупроводниковый лазер, в котором излучение возникает при переходах электрона между подзонами размерного квантования внутри зоны проводимости, а не между зоной проводимости и валентной зоной. Идею предложили в 1971 году Казаринов и Сурис, а первый работающий прибор создала группа Федерико Капассо в Bell Labs в 1994 году.

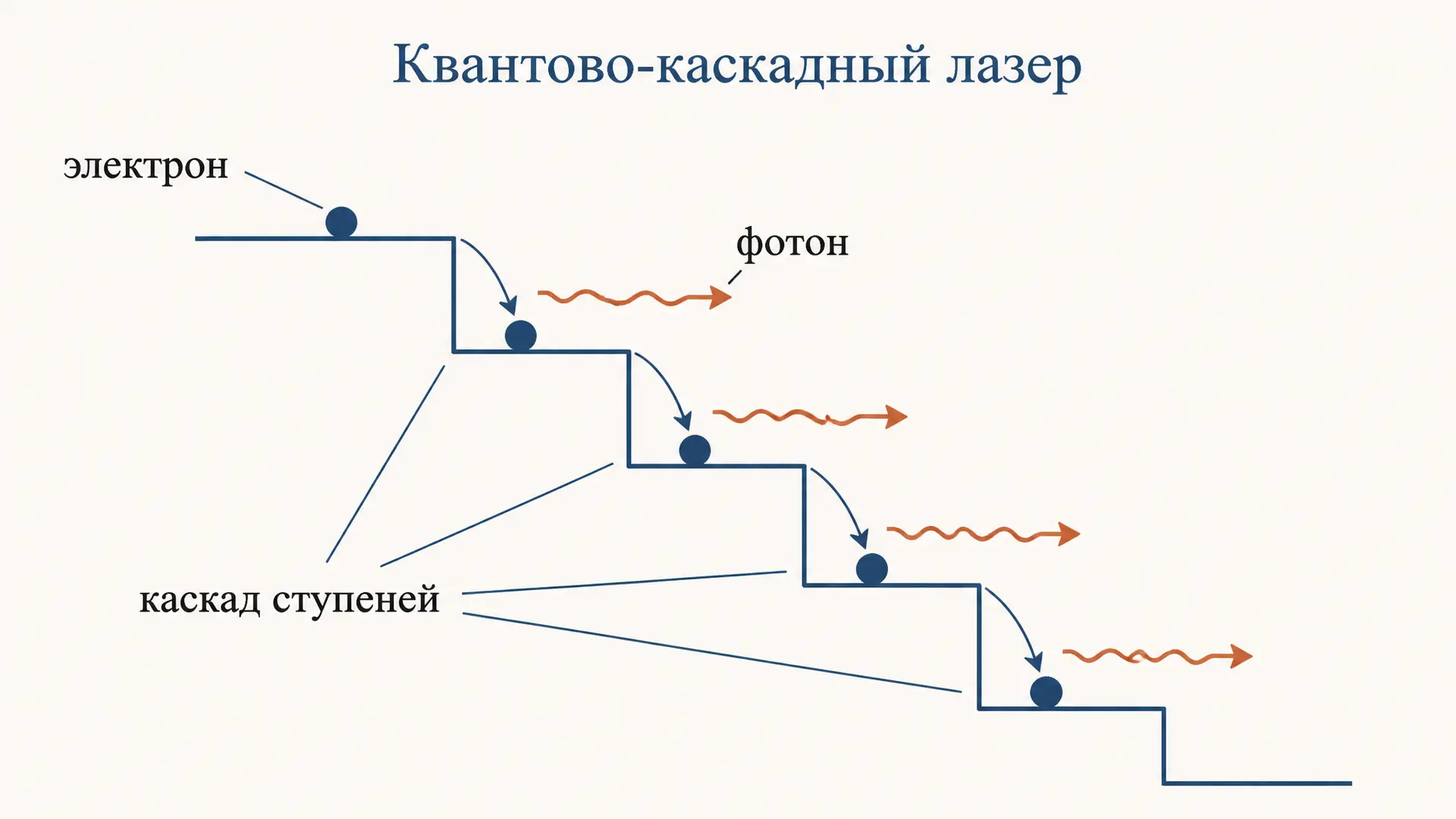

Ключевое слово - «каскадный». Активная область прибора собрана из десятков одинаковых ступеней. Электрон, испустив фотон на одной ступени, не выбывает из игры: он туннелирует в следующую ступень и снова излучает. Так один электрон последовательно проходит весь каскад, рождая по фотону на каждой ступени.

Межподзонный переход вместо межзонного

В обычном диоде энергия фотона равна ширине запрещённой зоны $E_g$:

$$\hbar\omega = E_g.$$

Поменять её можно только сменив материал. В ККЛ электрон не покидает зону проводимости. В тонкой квантовой яме его движение поперёк слоёв квантуется - возникают дискретные подзоны $E_1, E_2, E_3, \ldots$. Лазерный переход идёт между двумя соседними подзонами, и энергия фотона равна их разности:

$$\hbar\omega = E_3 - E_2.$$

Рассчитать для своей задачи

Эта разность задаётся шириной ямы $L$. В простейшей модели бесконечно глубокой ямы уровни таковы:

$$E_n = \frac{\hbar^2 \pi^2 n^2}{2 m^* L^2},$$

где $m^*$ - эффективная масса электрона. Чем уже яма, тем дальше разнесены подзоны и тем короче длина волны. Длина волны излучения связана с энергией перехода стандартно:

$$\lambda = \frac{hc}{\hbar\omega} = \frac{2\pi\hbar c}{E_3 - E_2}.$$

Именно поэтому один и тот же набор материалов (например, GaAs/AlGaAs или InGaAs/InAlAs) позволяет получить лазеры на длины волн от среднего ИК (~3 мкм) до терагерцового диапазона (>60 мкм) - меняется только дизайн слоёв, а не химический состав активной зоны. Это инженерия зонной структуры (band-structure engineering) в чистом виде: в отличие от привычного полупроводникового лазера с накачкой, длину волны задаёт не материал, а дизайн слоёв.

Каскад: один электрон - много фотонов

В обычном лазере квантовая эффективность ограничена: один инжектированный электрон даёт максимум один фотон. В ККЛ это ограничение снято. Активная область - это периодическая последовательность из $N$ идентичных модулей, каждый из которых содержит активные ямы (где происходит излучательный переход) и инжектор (наклонная сверхрешётка, которая принимает «отработавший» электрон и доставляет его на верхний уровень следующего модуля).

Рассчитать для своей задачи

Идеальное число фотонов на один электрон равно числу ступеней $N$ (типично 20–50, иногда до 100). Внутренняя квантовая эффективность поэтому может многократно превышать единицу:

$$\eta_{\text{внутр}} = N \cdot \eta_{\text{ступ}},$$

где $\eta_{\text{ступ}}$ - вероятность излучательного перехода на одной ступени. Падение напряжения на приборе тоже умножается на $N$: чтобы провести электрон через весь каскад, нужно приложить суммарное смещение порядка $N \cdot (\hbar\omega/e)$ плюс потери в инжекторах.

Инверсия населённостей без межзонной накачки

Чтобы получить усиление, нужна инверсия населённостей: на верхней подзоне $E_3$ электронов должно быть больше, чем на нижней $E_2$. В межзонном лазере это обеспечивает разделение электронов и дырок. В ККЛ дырок нет вовсе - носители только электроны, и инверсию создаёт разница времён жизни уровней.

Структуру проектируют так, чтобы:

• время релаксации с нижнего уровня $E_2$ было очень коротким (быстрый вынос электронов вниз, обычно через испускание оптического фонона, когда $E_2 - E_1$ подгоняют под энергию LO-фонона);
• время жизни на верхнем уровне $E_3$ было заметно больше.

Именно поэтому ширины ям и барьеров подбирают с точностью до монослоя: малейшая ошибка сдвигает уровни и ломает условие $\tau_3 > \tau_2$.

Усиление и порог генерации

Модальное усиление в ККЛ пропорционально превышению тока над прозрачностью и числу ступеней. Качественно порог достигается, когда усиление компенсирует оптические потери:

$$g \cdot \Gamma = \alpha_{\text{зерк}} + \alpha_{\text{вол}},$$

где $g$ - материальное усиление, $\Gamma$ - фактор оптического ограничения, $\alpha_{\text{зерк}}$ - потери на зеркалах резонатора, $\alpha_{\text{вол}}$ - потери в волноводе. Поскольку каждая из $N$ ступеней вносит вклад в усиление, ККЛ с большим числом каскадов имеет высокий дифференциальный коэффициент усиления, но и более высокое рабочее напряжение.

Резонатор чаще всего делают с распределённой обратной связью (DFB) - встроенная дифракционная решётка выделяет одну продольную моду, что критично для спектроскопии газов. Без такой решётки прибор генерировал бы сразу на нескольких близких модах резонатора Фабри-Перо, и спектральная линия была бы слишком широкой для разрешения отдельных молекулярных переходов.

Пороговый ток зависит от температуры: с её ростом нижний уровень $E_2$ заселяется тепловым забросом электронов снизу, инверсия слабеет, и порог растёт. Поэтому мощные ККЛ среднего ИК долго работали только при криогенном охлаждении; современные приборы за счёт оптимизации инжекторов и теплоотвода генерируют при комнатной температуре в непрерывном режиме.

Где применяют

Главная ниша ККЛ - средний и дальний инфракрасный диапазон (3–25 мкм), куда не достают обычные диодные лазеры. В этом окне лежат фундаментальные колебательные линии поглощения молекул - «отпечатки пальцев» веществ. Отсюда основные применения:

• Газоанализ и экологический мониторинг - детектирование CO, CO₂, NO, NH₃, метана по их ИК-линиям.
• Медицинская диагностика по выдоху - измерение маркеров (ацетон, NO) в выдыхаемом воздухе.
• Военные и охранные системы - ИК-противодействие (DIRCM), дальнометрия в окнах прозрачности атмосферы.
• Терагерцовая фотоника - ККЛ дальнего ИК как источники для спектроскопии и визуализации.

Перестраиваемость и узкая линия DFB-варианта делают ККЛ рабочей лошадкой лазерной абсорбционной спектроскопии, опирающейся на закон Бугера-Ламберта-Бера.

Частые ошибки

• «ККЛ излучает за счёт рекомбинации электрона и дырки». Нет. В ККЛ нет дырок и нет межзонной рекомбинации - переход идёт внутри зоны проводимости между подзонами.
• «Длину волны задаёт запрещённая зона материала». Нет. Длину волны задаёт энергия межподзонного перехода, то есть геометрия слоёв. Один материал покрывает огромный диапазон длин волн.
• «Один электрон даёт один фотон». В каскаде один электрон проходит N ступеней и испускает до N фотонов - внутренняя эффективность превышает единицу.
• «Чем больше ступеней, тем лучше во всём». Больше ступеней - выше усиление, но и пропорционально выше рабочее напряжение и тепловыделение. Число каскадов - компромисс.
• «ККЛ - это просто очень тонкий обычный диод». Принцип работы другой: униполярный прибор на размерном квантовании, а не биполярный на p-n переходе.

FAQ

Почему ККЛ называют униполярным лазером? Потому что в генерации участвуют носители только одного знака - электроны. Дырки не нужны: излучение возникает при переходе электрона между подзонами зоны проводимости, а не при рекомбинации электрона с дыркой.

Можно ли сделать ККЛ на любую длину волны? В широких пределах - да, в этом его сила. Меняя ширины ям, в одной материальной системе получают лазеры от ~3 мкм до терагерцового диапазона. Но коротковолновую границу ограничивает глубина ямы (разрыв зон), а длинноволновую - фононное поглощение и нагрев.

Чем ККЛ отличается от межподзонного каскадного лазера на дырках? Классический ККЛ работает на электронных подзонах зоны проводимости. Существуют и валентнозонные (дырочные) варианты, но электронные распространены шире из-за меньшей эффективной массы и более удобной зонной инженерии.

Коротко

Квантово-каскадный лазер - униполярный полупроводниковый лазер, излучающий на межподзонных переходах внутри зоны проводимости. Длину волны задаёт не ширина запрещённой зоны, а толщина квантовых ям, поэтому одна материальная система покрывает весь средний и дальний ИК. Инверсию создаёт разница времён жизни уровней ($\tau_3 > \tau_2$), а каскад из десятков идентичных ступеней позволяет одному электрону испустить много фотонов, давая внутреннюю эффективность выше единицы. Главное применение - спектроскопия газов и медицинская диагностика в среднем ИК, где обычные диодные лазеры не работают.
