Бинокулярный параллакс: откуда берётся стереоэффект

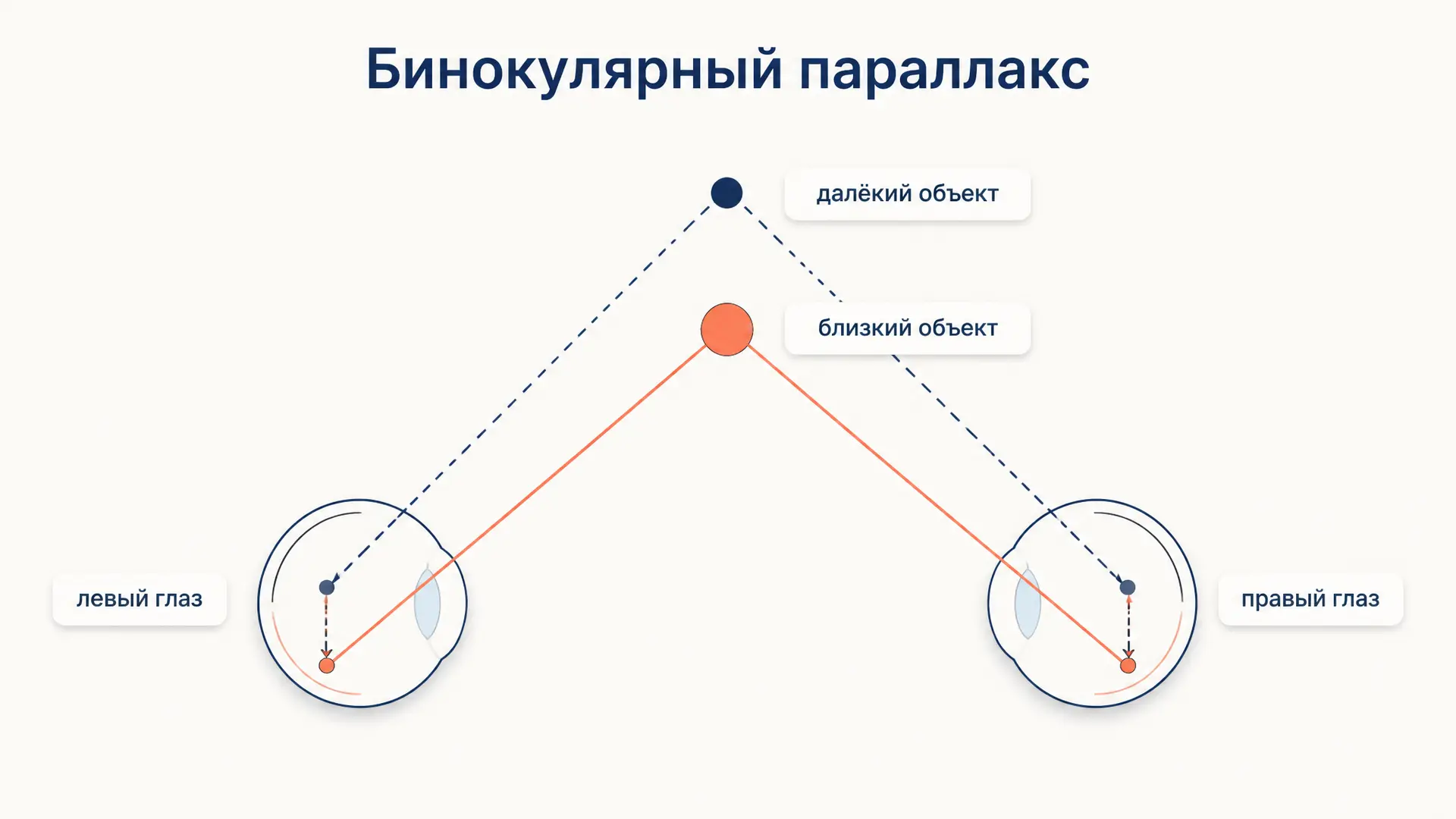

Один и тот же предмет не проецируется в два глаза совершенно одинаково. Левый глаз смотрит на него немного слева, правый - немного справа, поэтому на сетчатках возникают две близкие, но не совпадающие картины. Разность этих картин называют бинокулярной диспаратностью, а использование разности для ощущения глубины - стереопсисом. Это и есть психологический смысл бинокулярного параллакса.

Важно не смешивать его с параллаксом движения: там меняется положение наблюдателя во времени, здесь одновременно сравниваются два фиксированных пункта зрения. В общей теме восприятия глубины этот механизм - только один из признаков; дальше разберём именно его геометрию и пределы.

Две точки зрения и горизонтальная диспаратность

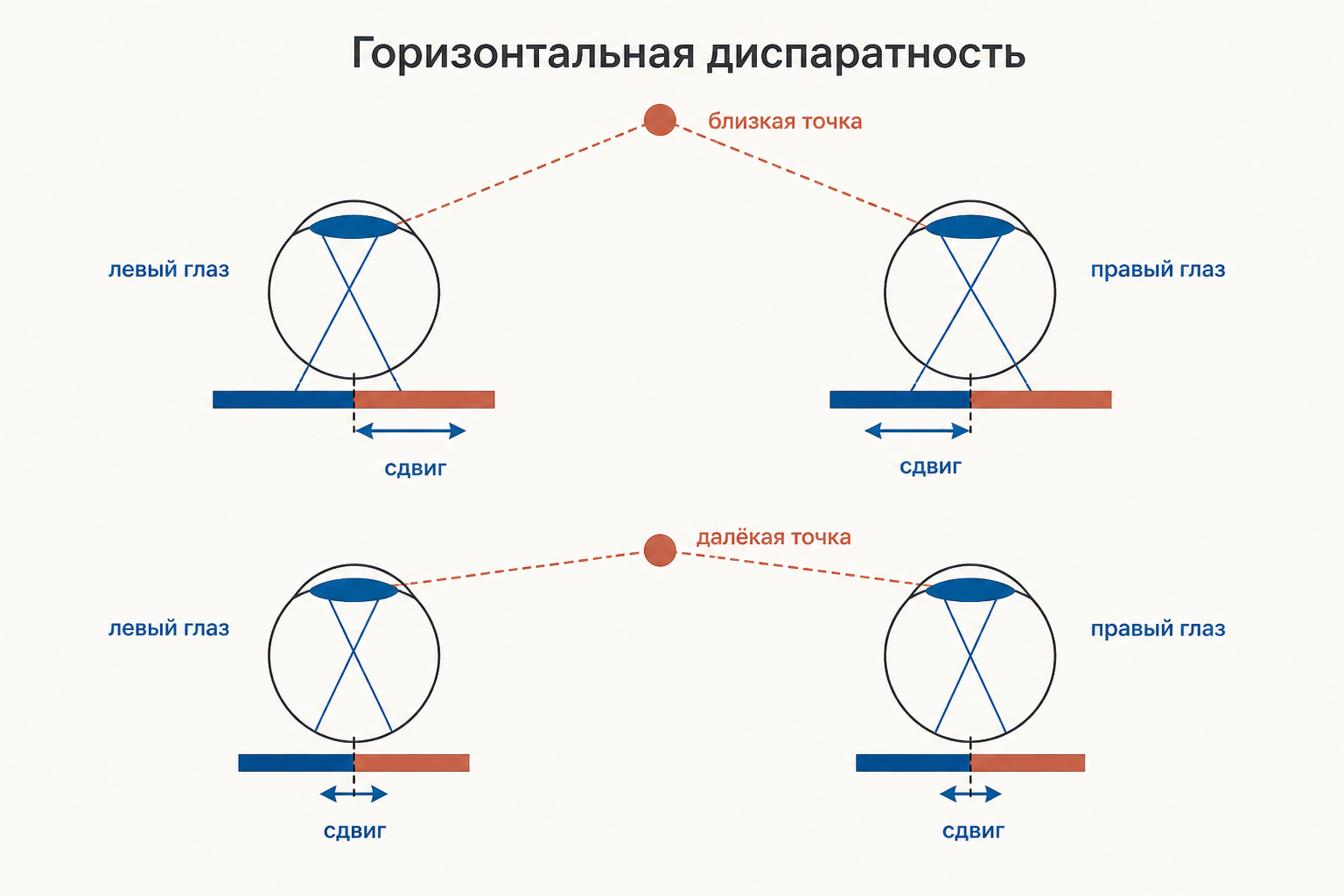

Пусть расстояние между центрами глаз равно $a$, а объект находится на расстоянии $d$. Для симметричной схемы лучи к близкой точке пересекаются под большим углом, чем лучи к дальней. Поэтому с приближением объекта разность его положений на левой и правой сетчатке растёт.

Для небольшой глубинной разницы $\Delta d$ около точки фиксации полезна приближённая формула

$$\delta \approx \frac{a\,\Delta d}{d^2},$$

где $\delta$ - угловая горизонтальная диспаратность. Она показывает сразу две вещи: разнесённость глаз помогает различению, а дальность резко его ухудшает из-за квадрата $d$. При $a=0{,}063$ м, $d=1$ м и $\Delta d=0{,}01$ м получается $0{,}00063$ радиана, то есть примерно $130$ угловых секунд. На $d=10$ м при той же разнице будет около $1{,}3$ угловой секунды.

Горизонтальная составляющая особенно важна для обычного стереопсиса: смещение влево или вправо сообщает о положении ближе или дальше точки фиксации. Вертикальная диспаратность тоже существует, но её диапазон и роль иные; она помогает согласовать изображения и оценивать сложные конфигурации, а не заменяет основной горизонтальный сигнал.

Рассчитать для своей задачи

Гороптер: линия нулевой диспаратности

Чтобы описать, когда диспаратности нет, вводят гороптер. В учебной геометрической модели это множество точек, которые проецируются на соответствующие точки двух сетчаток при фиксированной точке взгляда. Для горизонтальной плоскости его часто приближают окружностью Вита - Мюллера, проходящей через оба глаза и точку фиксации.

Если объект лежит на гороптере, его изображения совпадают по соответствующим местам, поэтому он не даёт дополнительного сигнала «ближе» или «дальше» относительно фиксации. Объект перед гороптером обычно создаёт перекрёстную диспаратность: изображения смещаются так, что мозгу нужно свести зрительные оси сильнее. За гороптером возникает некрёстная диспаратность.

Гороптер не следует понимать как материальную стену в пространстве. Это удобная система отсчёта для отношений между двумя изображениями. Реальный эмпирический гороптер может отклоняться от идеальной окружности из-за оптики глаза, положения головы и особенностей зрительной системы.

Зона Панума и бинокулярное слияние

Небольшое несовпадение проекций не приводит к двоению. Вокруг соответствующих точек есть диапазон диспаратностей, при которых два сигнала объединяются в одно восприятие. Его называют зоной Панума. Внутри неё мозг может извлечь глубину, сохранив единство предмета; за пределами слияние нарушается и появляются двойные изображения.

Зона Панума - не одна постоянная полоска одинаковой ширины. Её границы зависят от размера детали, контраста, эксцентриситета и условий наблюдения. В центре поля зрения допустимая диспаратность обычно мала, а на периферии она может быть шире. Поэтому стереокартинка с крупными контрастными элементами и мелкой текстурой предъявляет разные требования к зрению.

Полезно различать три состояния: нулевая диспаратность относительно фиксации, малая диспаратность внутри зоны Панума и слишком большая диспаратность за её пределами. В первом случае глубинный сигнал минимален, во втором возникает стереоэффект, в третьем система чаще сообщает о двойственности или отбрасывает одно из несовместимых соответствий.

Стереопсис: как разность становится глубиной

Стереопсис - не просто наличие двух глаз, а вычисление относительной глубины по соответствиям между их изображениями. Мозгу нужно найти, какой фрагмент левого изображения соответствует какому фрагменту правого, измерить сдвиг и связать его с направлением глубины. Для близких объектов этот источник особенно точен, потому что $\delta$ быстро меняется при небольшом изменении $d$.

В психофизике такую чувствительность описывают через порог различения: минимальный сдвиг, который наблюдатель замечает устойчиво. Общую логику порогов и различий между силой стимула и ощущением можно сопоставить с законом Вебера - Фехнера, но бинокулярная диспаратность имеет собственную геометрию и не сводится к одной универсальной константе.

Именно поэтому стереопсис преимущественно относительный: он хорошо отвечает на вопрос, какой из двух элементов ближе, но хуже сообщает абсолютное расстояние без других признаков. Конвергенция и аккомодация поддерживают оценку на близких дистанциях, а перспектива, размер и заслонение помогают в более широком диапазоне. О различии групп признаков подробнее говорит соседний обзор восприятия глубины.

Стереопсис также не равен ощущению «объёмной картинки» вообще. На фотографии объём могут создавать тени и линейная перспектива, даже если оба глаза получают одно и то же изображение. Бинокулярный вклад можно изолировать, если убрать узнаваемые контуры и оставить только контролируемый сдвиг двух изображений.

Случайно-точечные стереограммы Юлеша

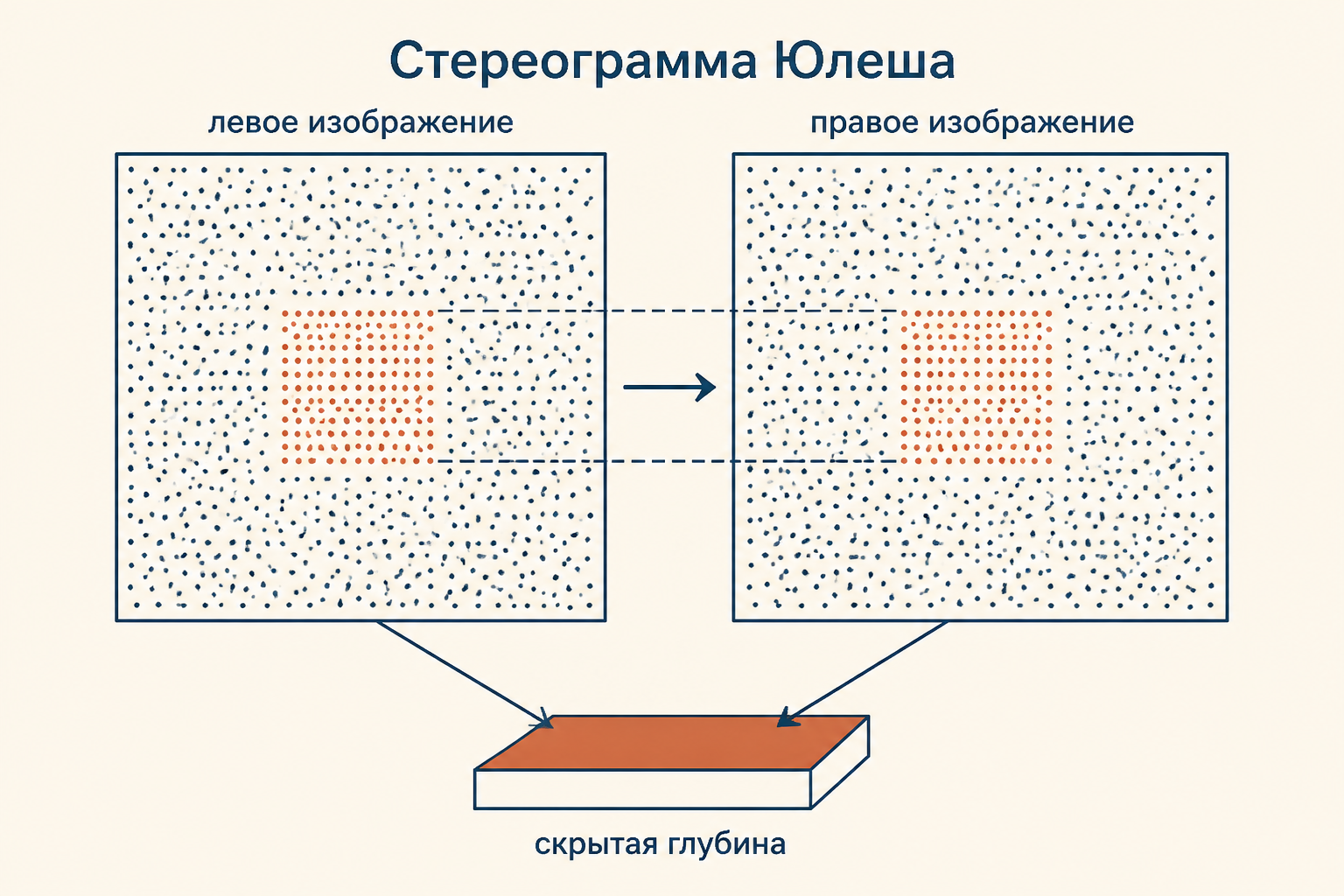

Бела Юлеш сделал такой эксперимент с парами случайно-точечных изображений. Каждый глаз по отдельности видит шум, в котором нет знакомого контура или перспективной подсказки. В одной области точки второй картинки немного сдвинуты относительно первой. После совмещения эта область появляется на иной глубине.

Рассчитать для своей задачи

Результат важен методологически: глубина может возникать из одного только межглазного различия, до узнавания предмета. Но это не означает, что мозг решает задачу механическим сопоставлением каждой точки. Реальные изображения содержат окклюзии, повторяющиеся текстуры и шум, поэтому зрительная система использует ограничения контекста и вероятностный выбор соответствий.

Стереослепота и пределы механизма

Стереослепотой обычно называют отсутствие или резкое снижение способности извлекать глубину из бинокулярной диспаратности. Причины могут включать косоглазие, амблиопию, значительную разницу рефракции и другие нарушения развития или согласованной работы глаз. Термин описывает функцию, а не одну конкретную болезнь, поэтому самодиагностика по неудачной стереокартинке ненадёжна.

Человек со сниженным стереопсисом всё равно может хорошо ориентироваться. Монокулярные признаки, движение наблюдателя, тени и память о размере частично компенсируют отсутствие бинокулярного сигнала. В быту это иногда незаметно, но может проявиться в задачах, где требуется очень точная оценка расстояния или быстрое выделение предмета на фоне.

От стереоскопа к 3D-технологиям

Любая стереосистема воспроизводит принцип двух точек зрения: левому и правому глазу предъявляются изображения с управляемой горизонтальной диспаратностью. В кино это делают очками с поляризацией или временным разделением кадров, в шлеме виртуальной реальности - отдельными дисплеями и линзами, в стереокамере - двумя объективами.

Технологическая трудность возникает, когда диспаратность изображения не согласуется с конвергенцией и аккомодацией. Глаза могут сводиться на виртуальный объект, но фокусироваться на плоскости экрана. Такой конфликт не отменяет стереопсис, однако способен усиливать зрительное утомление и дискомфорт; поэтому 3D-дизайн ограничивает параллакс, учитывает размер экрана и избегает резких скачков глубины.

Это хорошо согласуется с общим принципом зрительных конфликтов: как в иллюзии Понцо, система сопоставляет несколько сигналов и может получить устойчивое, но не буквальное описание физической сцены.

В компьютерном зрении похожая задача называется стереосопоставлением: по паре камер ищут соответствующие элементы и восстанавливают карту глубины. Формула меняется в деталях из-за фокусного расстояния и калибровки, но идея та же - большая горизонтальная разность соответствует более близкой точке при фиксированной геометрии камер.

Частые ошибки

• Называть диспаратность просто разницей картинок. Важен сдвиг соответствующих деталей, прежде всего горизонтальный, а не любое изменение яркости.
• Считать гороптер плоской линией на экране. Это геометрическое множество точек в пространстве относительно фиксации.
• Путать зону Панума с гороптером. Гороптер задаёт нулевую диспаратность, зона Панума - допустимый диапазон для слияния вокруг неё.
• Делать из стереограммы тест интеллекта. Неудача может быть связана с оптикой, техникой рассматривания или бинокулярной функцией, а не со способностями мышления.
• Полагать, что больше параллакса всегда лучше. Слишком большой сдвиг выходит за пределы слияния и превращается в двоение или дискомфорт.

FAQ

Чем бинокулярный параллакс отличается от параллакса движения? Бинокулярный возникает одновременно из-за разнесения левого и правого глаза. Параллакс движения возникает при перемещении наблюдателя и доступен даже одному открытому глазу.

Почему стереоэффект слабее вдали? Приближённо диспаратность убывает как $1/d^2$. При увеличении расстояния в десять раз та же глубинная разница даёт примерно в сто раз меньший угловой сигнал.

Можно ли видеть объём без стереопсиса? Да, если доступны перспектива, заслонение, тени, относительный размер или движение. Но именно глубина, созданная горизонтальной диспаратностью, будет недоступна или сильно ограничена.

Коротко

Бинокулярный параллакс - это разность проекций одной сцены на две разнесённые сетчатки. Гороптер служит нулевой линией диспаратности, зона Панума задаёт область слияния, а стереопсис превращает небольшой горизонтальный сдвиг в ощущение относительной глубины. Случайно-точечные стереограммы Юлеша изолируют этот механизм, а 3D-технологии воспроизводят его, одновременно сталкиваясь с ограничениями слияния и конфликтом фокуса с конвергенцией.
