Абсолютное и относительное удлинение стержня: формулы
При растяжении прямого стержня осевой силой возникают сразу две связанные, но разные по смыслу величины: абсолютное удлинение и относительное удлинение . Их часто путают, потому что оба слова описывают одно и то же явление - стержень становится длиннее, - но отвечают они на разные вопросы. Абсолютное удлинение отвечает на вопрос «на сколько миллиметров вырос стержень», относительное - «насколько сильно он деформировался по отношению к своей исходной длине». Ниже разберём, чем эти величины отличаются, как вывести формулу удлинения через закон Гука, почему относительное удлинение не зависит от длины стержня, а абсолютное - зависит напрямую, и как считать удлинение ступенчатого стержня. Чтобы сразу почувствовать разницу, задай силу, длину, сечение и материал в калькуляторе ниже: он покажет обе величины разом и график, который наглядно разводит их поведение.
Что такое абсолютное и относительное удлинение

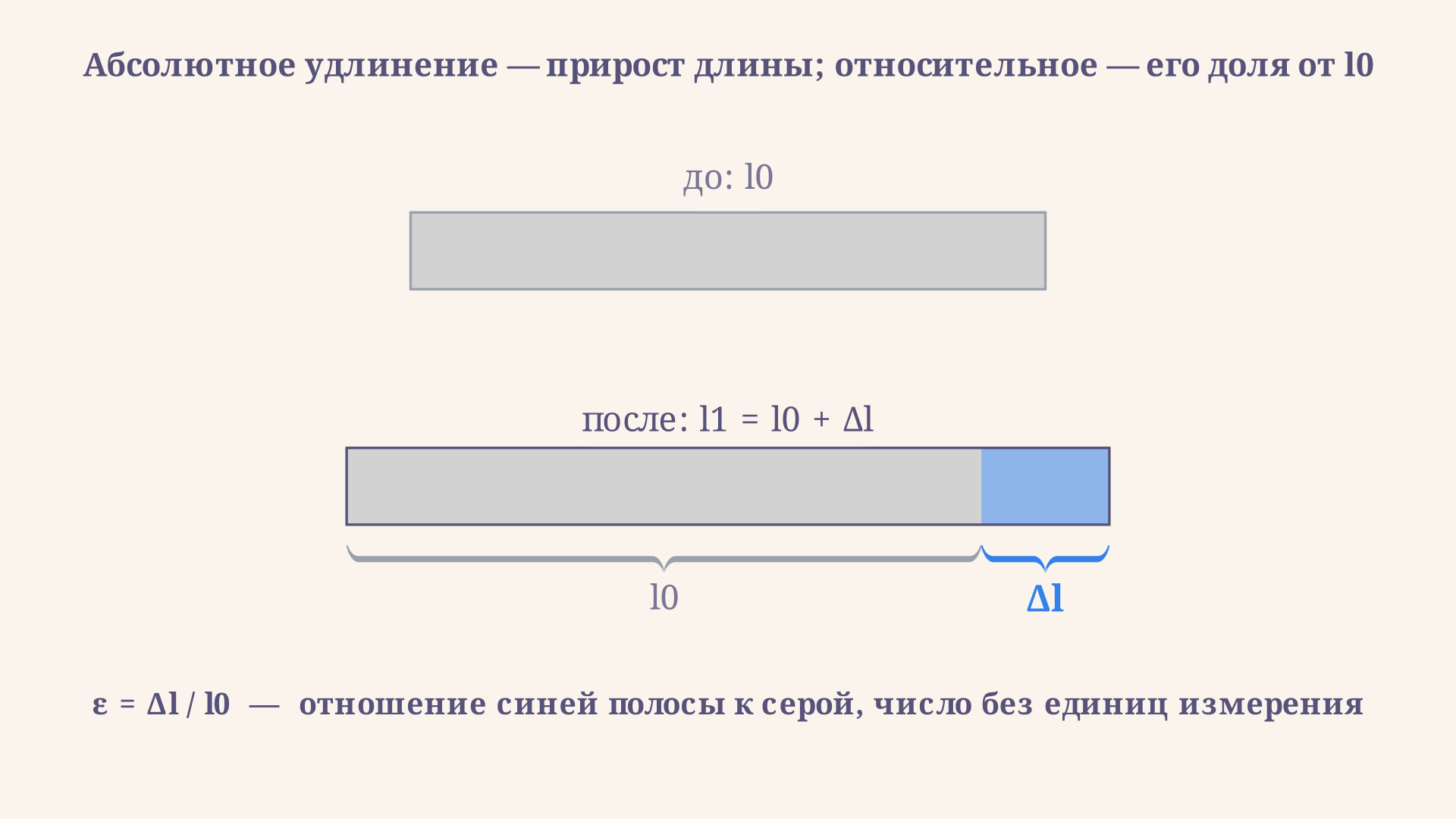

Пусть прямой стержень постоянного сечения имел исходную длину , а после приложения осевой растягивающей силы его длина стала . Абсолютное удлинение - это просто разность длин:
размерная величина, измеряется в миллиметрах или метрах - точно так же, как сама длина. Относительное удлинение (его же называют продольной деформацией) - это отношение абсолютного удлинения к исходной длине:
Это уже безразмерная величина: миллиметры делятся на миллиметры и сокращаются. На практике почти всегда выражают в процентах, умножая результат на 100, либо оставляют в виде десятичной дроби порядка – для упругой области. Ключевое отличие в одной фразе: абсолютное удлинение - это «сколько миллиметров», относительное - «сколько процентов от исходной длины».
Формула абсолютного удлинения через закон Гука
Чтобы получить рабочую формулу для расчёта, а не только определение, свяжем удлинение с силой и геометрией сечения. Нормальное напряжение в стержне равно силе, делённой на площадь поперечного сечения:

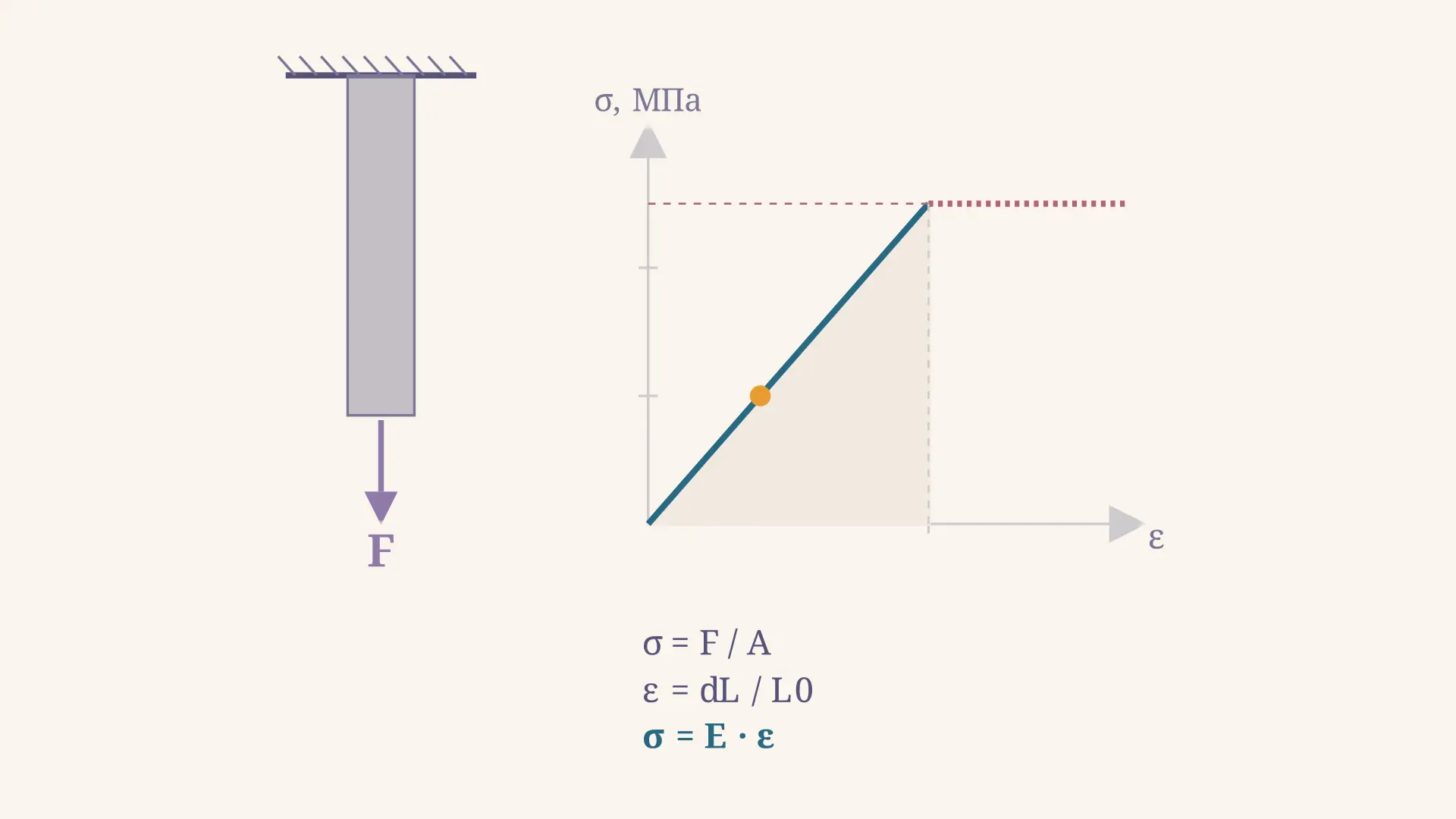

В упругой области напряжение и относительная деформация связаны законом Гука:
где - модуль Юнга (модуль продольной упругости), у стали около 200 ГПа, у алюминия около 70 ГПа, у меди около 110 ГПа. Подставив и , получаем главную формулу абсолютного удлинения:
Формула показывает, от чего зависит напрямую: удлинение растёт с силой и исходной длиной , но падает с ростом модуля упругости и площади сечения . Это размерная формула - при перестановке единиц (метры вместо миллиметров, ньютоны вместо килоньютонов) числовое значение меняется, поэтому единицы нужно приводить к одной системе перед подстановкой.
Формула относительного удлинения и почему оно безразмерно
Относительное удлинение можно получить двумя эквивалентными путями: либо напрямую из измеренных длин, , либо через напряжение и модуль упругости, . Второй путь особенно полезен: заметьте, что длина стержня в эту формулу вообще не входит.

Именно это отсутствие в формуле и есть источник главного различия: относительное удлинение - это характеристика напряжённого состояния материала (насколько сильно "растянуты" его волокна), а не абсолютный размер детали. Инженер, читающий чертёж, сразу видит: одно и то же значение может соответствовать стержню в 1 см и стержню в 10 метров - просто во втором случае абсолютный прирост длины будет в 1000 раз больше.
Почему абсолютное удлинение зависит от длины, а относительное - нет

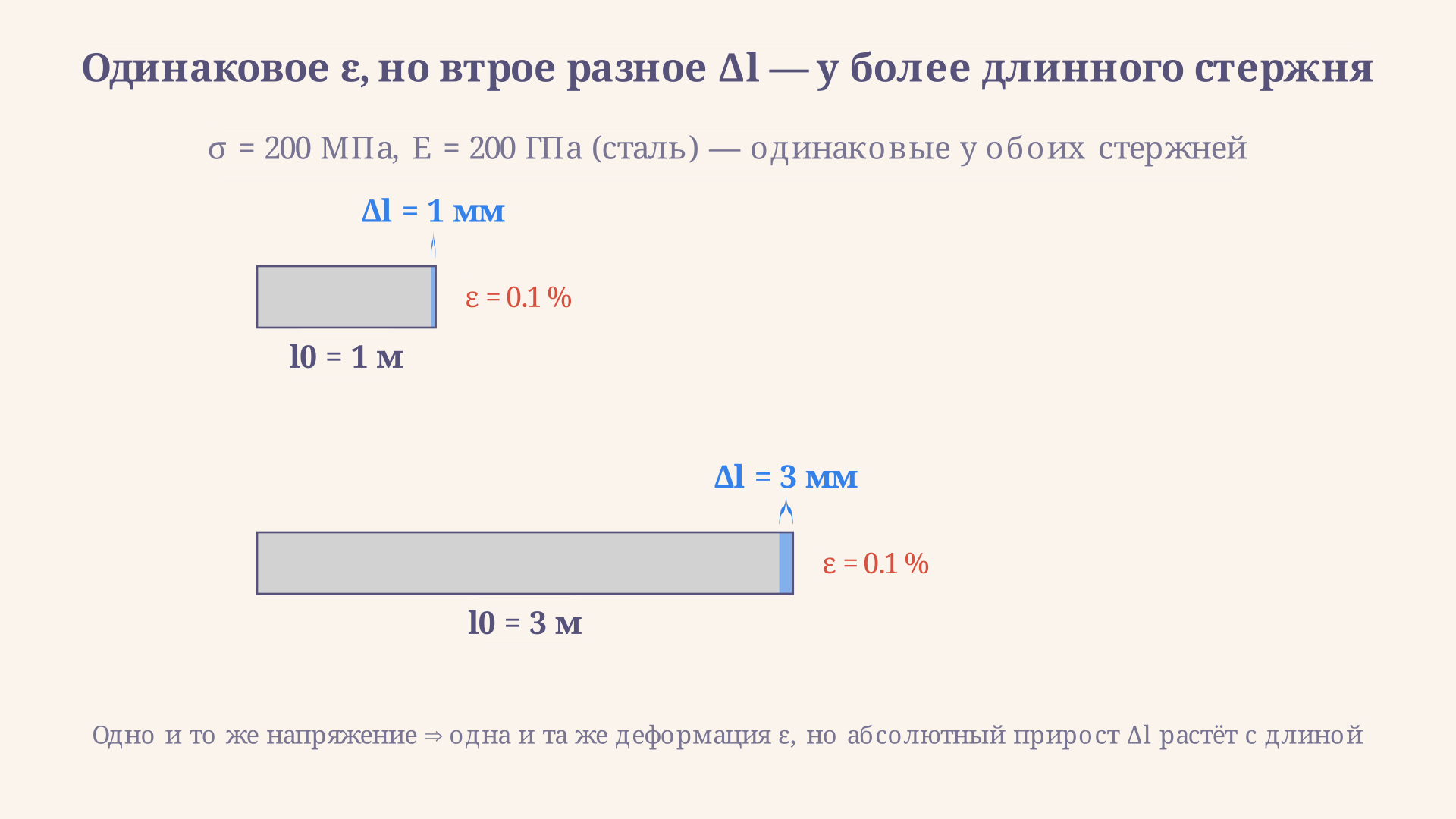

Возьмём два стержня из одного материала (одинаковый ) и одинакового сечения , нагруженные одной и той же силой . Тогда напряжение у них одинаковое, а значит, и относительное удлинение у них тоже совпадает - оно "не знает" про длину стержня. А вот абсолютное удлинение у более длинного стержня будет больше ровно во столько раз, во сколько раз он длиннее:

Например, при напряжении МПа и модуле ГПа относительное удлинение - одинаково для стержня любой длины. Но стержень длиной 1 м удлинится на мм, а стержень длиной 3 м - на мм. Это ровно та зависимость, которую показывает график в калькуляторе выше: прямая линия абсолютного удлинения растёт с длиной, а пунктирная линия относительного удлинения остаётся горизонтальной. Практический вывод: относительное удлинение годится для сравнения материалов и оценки прочности независимо от размеров детали, а абсолютное удлинение нужно там, где важен реальный зазор или перемещение - например, при расчёте температурных швов или допусков в сборке.
Ступенчатый стержень: сумма абсолютных удлинений по участкам
Если стержень состоит из нескольких участков разной длины, площади сечения или материала (ступенчатый стержень, или стержень с разными продольными силами на участках), относительное удлинение каждого участка своё, а общее абсолютное удлинение стержня равно сумме абсолютных удлинений всех участков:
где , , , - продольная сила, длина, модуль упругости и площадь сечения -го участка. Обратите внимание: складывать напрямую относительные удлинения участков нельзя, потому что у них могут быть разные исходные длины - сначала находят абсолютное удлинение каждого участка, суммируют, и только затем, если нужно, делят сумму на полную длину стержня, чтобы получить некое среднее относительное удлинение всего стержня.
Пример решения задачи
Стальной стержень ( ГПа) длиной мм и площадью поперечного сечения мм² растянут осевой силой кН. Нужно найти относительное и абсолютное удлинение.
Сначала находим напряжение:
Проверяем, что напряжение далеко от предела текучести стали (обычно 235–355 МПа) - упругая область, закон Гука применим. Находим относительное удлинение:
И, наконец, абсолютное удлинение:
Стержень длиной два метра под такой нагрузкой вытягивается чуть больше чем на миллиметр - деформация упругая и почти незаметна на глаз, что типично для металлических конструкций в рабочем диапазоне нагрузок.
Частые ошибки
- Путают единицы модуля упругости и напряжения. Модуль Юнга обычно дают в ГПа, а напряжение считают в МПа - забыв домножить на 1000, получают деформацию в 1000 раз больше реальной.
- Складывают относительные удлинения участков ступенчатого стержня напрямую, забывая, что относительное удлинение зависит от длины конкретного участка - нужно сначала найти абсолютные удлинения и просуммировать их.
- Путают относительное удлинение с относительным сужением . Первое - упругая деформация по длине при растяжении в пределах закона Гука, второе - уменьшение площади сечения в шейке при разрушении образца; это величины из разных задач.
- Забывают проверить упругую область. Формула верна только пока напряжение не превысило предел пропорциональности; за его пределами связь между напряжением и деформацией уже нелинейна.
- Путают исходную и конечную длину при подстановке в - делят на вместо , получая заниженное значение.
FAQ
Чем абсолютное удлинение отличается от относительного? Абсолютное удлинение - размерная величина в миллиметрах, показывает, на сколько выросла длина стержня. Относительное удлинение - безразмерная величина (обычно в процентах), показывает эту же деформацию по отношению к исходной длине.
Как перейти от относительного удлинения к абсолютному? Нужно умножить относительное удлинение на исходную длину стержня: . Если известны сила, сечение и модуль упругости, то , и та же формула даёт .
Зависит ли относительное удлинение от длины стержня? Нет - при одинаковом напряжении и материале относительное удлинение одинаково для стержня любой длины. От длины напрямую зависит только абсолютное удлинение .
Коротко
Абсолютное удлинение - размерная величина в миллиметрах, показывающая реальный прирост длины стержня. Относительное удлинение - безразмерная деформация, характеризующая напряжённое состояние материала независимо от размеров детали. При одинаковом напряжении и материале не меняется с длиной, а растёт пропорционально ей - поэтому для ступенчатого стержня складывают именно абсолютные удлинения участков, , а не относительные.
