Троостит и сорбит: отличия структур закалённой стали

Троостит и сорбит - две промежуточные структуры стали, образующиеся при распаде мартенсита во время отпуска или при охлаждении аустенита с определённой скоростью. Обе состоят из феррита и цементита, однако степень дисперсности их пластинчатой смеси принципиально различна - именно это определяет разницу в твёрдости, пластичности и назначении. Разберём, как образуются эти структуры, какими параметрами отличаются и когда каждая из них оказывается предпочтительной.

Что общего у троостита и сорбита

Оба продукта представляют собой феррито-цементитную смесь, то есть механическую смесь феррита $\alpha$ и карбида железа $Fe_3C$. По способу получения различают:

• Структуры отпуска: троостит отпуска и сорбит отпуска образуются при нагреве закалённой стали (мартенсита).
• Структуры закалки (изотермические): те же названия используют для продуктов изотермического распада аустенита при соответствующих температурах.

В обоих случаях пластинки феррита и цементита чередуются, но расстояние между ними (межпластинчатый интервал $\lambda$) резко отличается.

Как образуется троостит

Троостит получают двумя путями.

Отпуском: при нагреве мартенсита до температуры примерно 300-400 °C атомы углерода приобретают достаточную подвижность, чтобы образовать мельчайшие карбиды. Тетрагональная решётка мартенсита постепенно переходит в кубическую решётку феррита, а выделившийся цементит формирует очень тонкие пластины. Результат - троостит отпуска.

Изотермической закалкой: если аустенит быстро охлаждают до 400-550 °C и выдерживают при этой температуре, происходит перлитное превращение при сравнительно высокой скорости зарождения карбидных пластин. Этот продукт также называют трооститом.

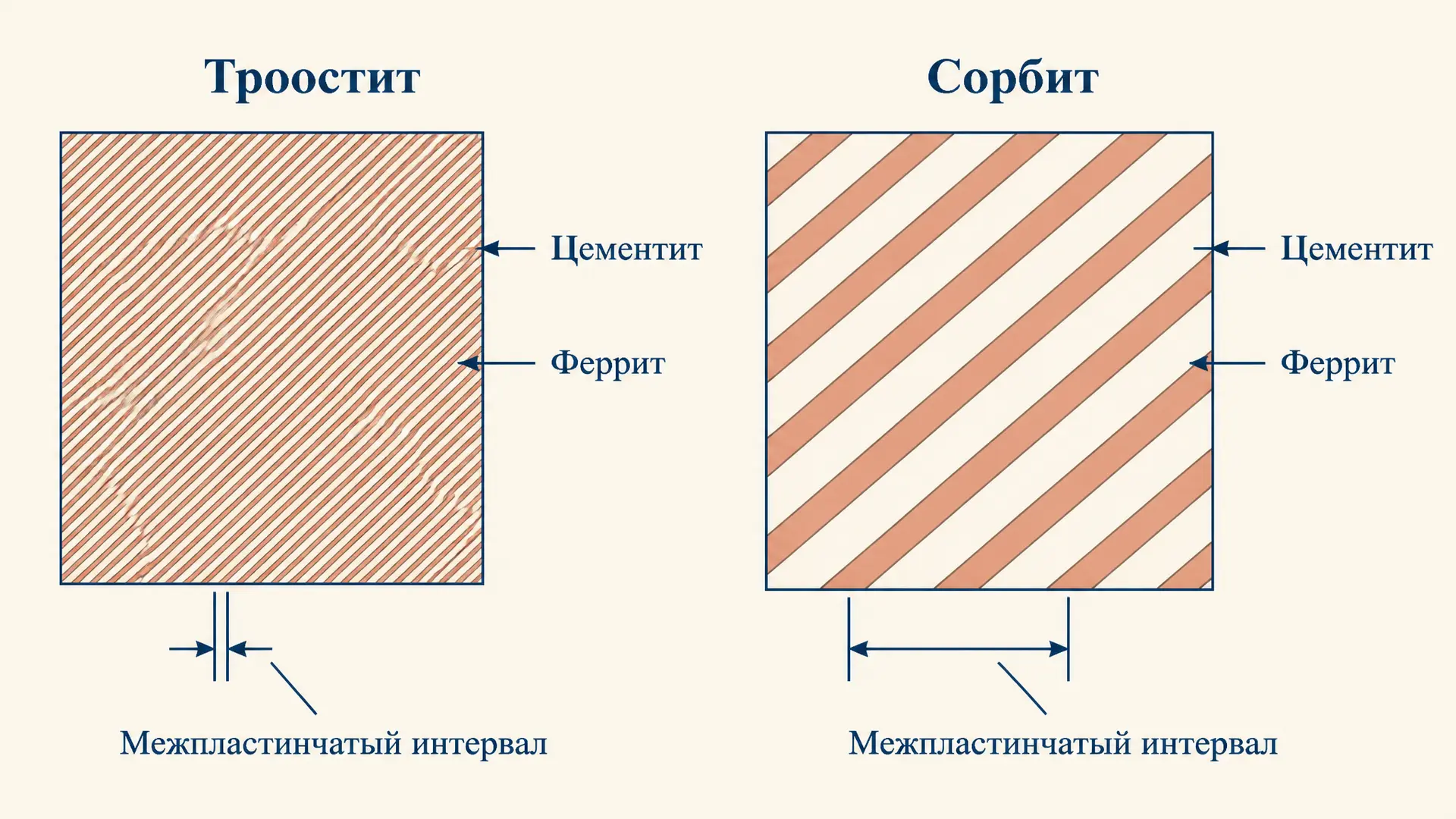

Межпластинчатый интервал троостита $\lambda \approx 0{,}1\text{–}0{,}2$ мкм - на грани разрешения оптического микроскопа. Твёрдость лежит в диапазоне примерно 38-45 HRC (400-500 HB).

Рассчитать для своей задачи

Как образуется сорбит

Сорбит образуется при несколько более высоких температурах.

Отпуском: при нагреве мартенсита до 450-650 °C атомы углерода и железа успевают перераспределиться на большие расстояния. Цементитные пластины огрубляются до $\lambda \approx 0{,}2\text{–}0{,}4$ мкм, что позволяет различить их в оптическом микроскопе. Это сорбит отпуска - наиболее распространённая структура конструкционных и пружинных сталей.

Изотермической закалкой: при выдержке аустенита примерно при 550-600 °C формируется пластинчатая смесь с более грубой структурой, называемая сорбитом закалки.

Твёрдость сорбита составляет около 25-38 HRC (280-400 HB). Важно, что вместе с некоторым снижением твёрдости резко возрастают ударная вязкость и пластичность: материал становится способным поглощать удары без хрупкого разрушения.

Ключевые отличия: таблица параметров

Принципиальный итог: чем дисперснее смесь - тем выше твёрдость и ниже пластичность. Сорбит занимает оптимальное соотношение прочности и вязкости для большинства нагруженных деталей.

Рассчитать для своей задачи

Влияние на механические свойства

Разница в дисперсности объясняет разные механические характеристики.

В трооститной структуре граней раздела феррит-цементит очень много (мелкие пластины = большая суммарная площадь). Это обеспечивает высокое сопротивление пластической деформации (твёрдость), но каждая граница является потенциальным зародышем трещины при динамической нагрузке. Поэтому у изотермически закалённого троостита ударная вязкость ниже, чем у сорбита при сопоставимой твёрдости.

В сорбите пластины грубее, суммарная площадь границ меньше, трещине труднее распространяться по одному направлению - она вынуждена огибать более редкие пластины. Вязкость растёт.

Кроме дисперсности, существенную роль играет форма карбидов. В сорбите отпуска при высоком нагреве (600-650 °C) цементитные пластины начинают округляться: острые концы являются концентраторами напряжений. Округлённые частицы $Fe_3C$ в феррите - это уже структура, близкая к зернистому перлиту, с ещё лучшей вязкостью, но сниженной твёрдостью (ниже 25 HRC).

Применение в инженерной практике

Троостит используют в деталях, где требуется высокая твёрдость при умеренной вязкости:

• режущий и мерительный инструмент после закалки и низкого отпуска;
• пружины и рессоры из углеродистых и кремнистых сталей (пружины иногда специально отпускают в зону троостита для сохранения упругости);
• детали трения, работающие на износ (кулачки, шестерни высокой точности).

Сорбит - структура большинства конструкционных деталей после улучшения (закалка + высокий отпуск):

• коленчатые и распределительные валы;
• шатуны, болты высокой прочности;
• зубчатые колёса, нагруженные ударно;
• детали, работающие при знакопеременных нагрузках.

Связь с диаграммами состояния и изотермическими кривыми превращения рассмотрена подробнее в статьях о структурах стали.

Сорбит отпуска vs сорбит закалки: есть ли разница?

Технически это разные продукты, хотя и похожие по дисперсности.

Сорбит отпуска образуется из мартенсита. Феррит в нём несёт остаточные внутренние напряжения, постепенно снимаемые при нагреве. Конечная структура более однородна и имеет меньше дефектов кристаллической решётки.

Сорбит закалки (изотермический) образуется непосредственно из аустенита. Феррит с самого начала растёт в ненапряжённом состоянии, но пластины в нём параллельны и сохраняют ориентировочное соответствие с аустенитным зерном (эффект Видманштеттовой структуры при грубом зерне). При мелком зерне разница с сорбитом отпуска минимальна.

На практике улучшение (закалка + высокий отпуск) даёт несколько лучшую ударную вязкость, чем изотермическая закалка на сорбит, поэтому именно улучшение является стандартом для ответственных деталей машиностроения.

Перлит, троостит, сорбит: иерархия дисперсности

Все три структуры - феррито-цементитные смеси, но с разным межпластинчатым интервалом:

$\lambda_{\text{перлит}} > \lambda_{\text{сорбит}} > \lambda_{\text{троостит}}$

Перлит имеет $\lambda \approx 0{,}5\text{–}1{,}0$ мкм и образуется при медленном охлаждении или отпуске выше 650 °C. Его твёрдость 10-20 HRC. Сорбит - промежуточная зона. Троостит - наиболее тонкая дисперсная смесь из трёх. Мартенсит стоит особняком: он вовсе не является феррито-цементитной смесью, а представляет собой пересыщенный твёрдый раствор углерода в $\alpha$-железе (твёрдость 55-65 HRC).

Таким образом, при повышении температуры отпуска структура последовательно трансформируется: мартенсит → троостит → сорбит → перлит, а твёрдость монотонно снижается, пластичность - растёт.

Частые ошибки

• Путать структуры отпуска и закалки. Троостит отпуска и троостит закалки - не одно и то же по субструктуре, хотя дисперсность схожа. На экзаменах уточняйте происхождение.
• Считать сорбит более твёрдым. Интуиция подсказывает: «в сорбите-отпуске 450-650 °C, это выше → больше нагрева → больше изменений → тверже». На деле всё наоборот: высокий отпуск огрубляет карбиды и снижает твёрдость.
• Игнорировать вязкость. Студенты часто указывают только твёрдость, забывая, что именно сорбит сочетает прочность с высокой ударной вязкостью - это его главное преимущество.
• Смешивать с трооститом в чугуне. В чугуноведении термин «троостит» встречается редко; речь там обычно идёт о перлите или аустените. Не переносите терминологию.
• Полагать, что оба видны в оптическом микроскопе. Троостит из-за мелкодисперсности выглядит в световом микроскопе однородно-тёмным; различить его пластины можно только в электронном микроскопе.

FAQ

Чем троостит отличается от сорбита по структуре под микроскопом? Главное отличие - дисперсность: троостит имеет межпластинчатый интервал 0,1-0,2 мкм и в оптическом микроскопе выглядит как тёмная однородная масса без различимых пластин. Сорбит с интервалом 0,2-0,4 мкм уже разрешается в хорошем оптическом микроскопе: видна пластинчатая феррито-цементитная смесь.

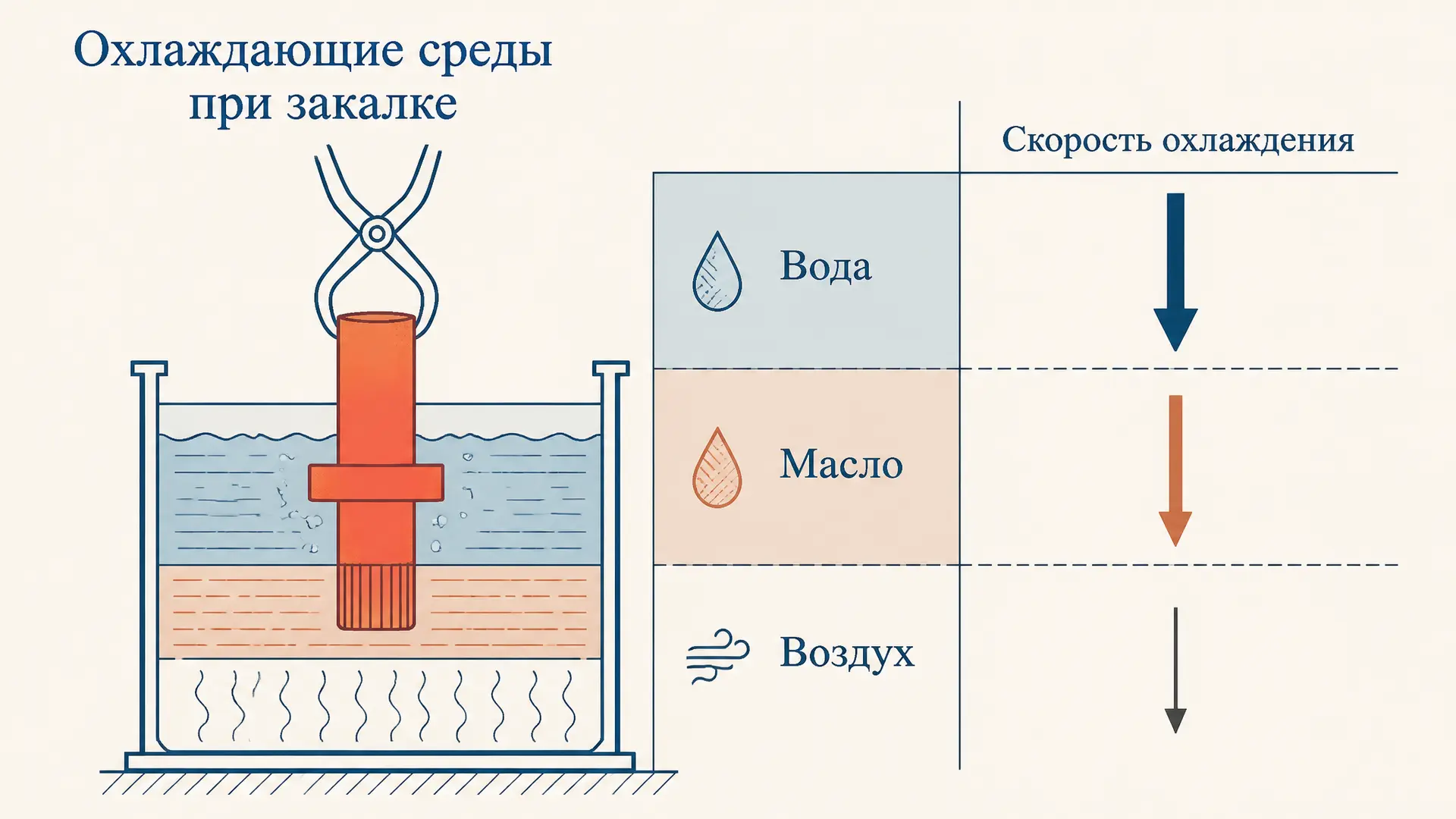

При каком режиме термообработки получают сорбит на практике? Чаще всего - через улучшение: сталь нагревают до температуры закалки (830-870 °C для среднеуглеродистых), выдерживают, охлаждают в масле или воде до мартенсита, затем отпускают при 550-650 °C. Это даёт сорбит отпуска с высокой вязкостью.

Можно ли получить троостит и сорбит одновременно в одной детали? Да, при неравномерном нагреве отпуском или при закалке крупных сечений. В сердцевине толстой детали скорость охлаждения ниже - там может образоваться сорбит или даже перлит, а в поверхностном слое при быстром охлаждении - мартенсит или троостит. Это явление называют распределением структур по сечению и учитывают при выборе прокаливаемости стали.

Коротко

Троостит и сорбит - обе феррито-цементитные смеси, но троостит дисперснее (0,1-0,2 мкм), тверже (38-45 HRC) и менее вязкий, тогда как сорбит грубее (0,2-0,4 мкм), мягче (25-38 HRC), но значительно пластичнее и ударостойче. Первый получают отпуском при 300-400 °C или изотермической закалкой в диапазоне 400-550 °C; второй - отпуском при 450-650 °C или выдержкой при 550-600 °C. На практике сорбит (улучшение) - стандарт для ответственных конструкционных деталей, троостит - для инструмента и пружин, где нужна высокая твёрдость.
