Сферические гармоники: что это и зачем нужны

Сферические гармоники - это специальные функции на поверхности сферы, которые играют ту же роль, что синусы и косинусы на окружности: любую гладкую функцию углов можно разложить по ним в ряд. Они возникают всюду, где задача обладает сферической симметрией - от формы орбиталей электрона в атоме водорода до карты реликтового излучения и моделей освещения в компьютерной графике. Ниже разберём, что означают индексы степени и порядка, откуда берётся формула, как устроена нормировка и где гармоники реально работают. Если нужно решить конкретную задачу с разложением или нарисовать $Y_{lm}$, соберите запрос в форме ниже.

Что такое сферические гармоники

Сферическая гармоника $Y_{l}^{m}(\theta,\varphi)$ - это функция двух угловых координат: полярного угла $\theta\in[0,\pi]$ и азимутального угла $\varphi\in[0,2\pi)$. Каждая гармоника помечена двумя целыми числами: степенью $l=0,1,2,\dots$ и порядком $m$, который пробегает значения от $-l$ до $l$. Для фиксированной степени $l$ есть ровно $2l+1$ различных гармоник.

Общий вид комплексной сферической гармоники:

$$Y_{l}^{m}(\theta,\varphi) = N_{l}^{m}\, P_{l}^{m}(\cos\theta)\, e^{im\varphi},$$

где $P_{l}^{m}$ - присоединённый полином Лежандра, а $N_{l}^{m}$ - нормировочный множитель. Зависимость от $\varphi$ всегда простая - это волна $e^{im\varphi}$, а вся «сложная» угловая структура спрятана в множителе по $\theta$.

Рассчитать для своей задачи

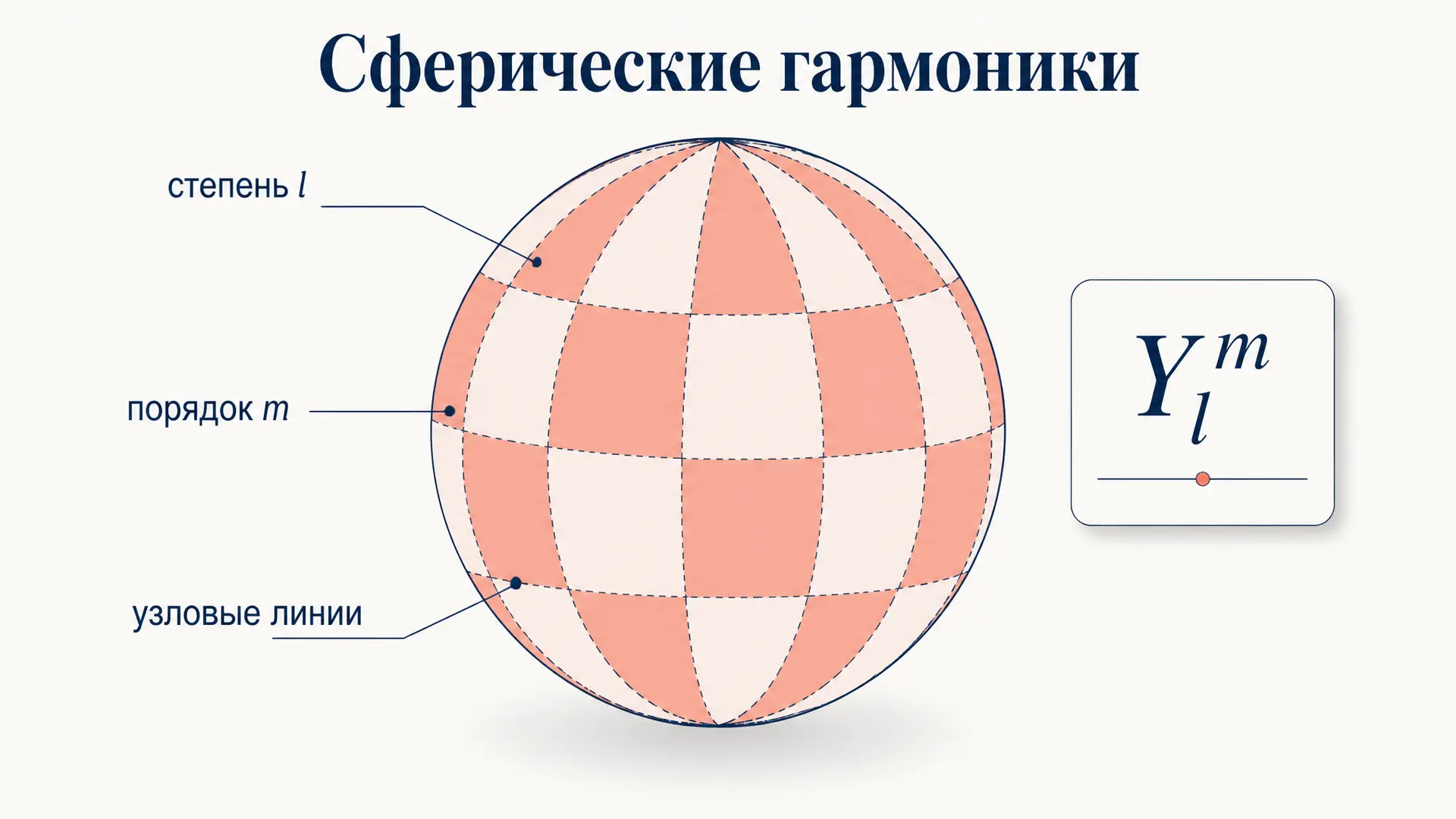

Степень и порядок: что задаёт каждый индекс

Два индекса управляют разной геометрией узловых линий - тех линий на сфере, где гармоника обращается в ноль:

• Степень $l$ задаёт общее число узловых линий: их ровно $l$. Чем больше $l$, тем «мельче» рисунок на сфере и тем выше пространственная частота.
• Порядок $m$ задаёт, сколько из этих линий проходят через полюса (меридианы). Таких меридиональных узлов $|m|$ штук, остальные $l-|m|$ - это параллели (пояса широты).

Три характерных случая удобно запомнить отдельно:

1. $m=0$ - зональные гармоники: узлы только по параллелям, картинка похожа на горизонтальные пояса. Здесь $Y_{l}^{0}$ сводится к обычному полиному Лежандра $P_l(\cos\theta)$.
2. $|m|=l$ - секториальные гармоники: узлы только по меридианам, сфера делится на «дольки» как апельсин.
3. $0<|m|<l$ - тессеральные гармоники: смешанная сетка из параллелей и меридианов, напоминающая шахматную доску.

Связь с уравнением Лапласа

Откуда вообще берутся именно эти функции? Сферические гармоники - это угловая часть решений уравнения Лапласа $\nabla^2 f = 0$ в сферических координатах. Когда переменные разделяются, радиальная часть даёт степени $r^l$ и $r^{-(l+1)}$, а угловая часть приводит к уравнению на собственные функции оператора Лапласа на сфере:

$$\Delta_{S^2}\, Y_{l}^{m} = -l(l+1)\, Y_{l}^{m}.$$

То есть $Y_{l}^{m}$ - собственные функции сферического лапласиана с собственным значением $-l(l+1)$. Именно поэтому в физике степень $l$ напрямую связана с квадратом момента импульса: для атома водорода $l$ - орбитальное квантовое число, а $m$ - магнитное. Это та же логика, что стоит за гармоническими колебаниями: собственные функции линейного оператора задают «базовые моды», по которым раскладывается всё остальное.

Формула через полиномы Лежандра

Множитель по $\theta$ - это присоединённый полином Лежандра, который выражается через обычный полином Лежандра $P_l$ дифференцированием:

$$P_{l}^{m}(x) = (-1)^{m}(1-x^2)^{m/2}\frac{d^{m}}{dx^{m}}P_{l}(x),$$

а сами полиномы Лежандра удобно получать по формуле Родрига:

$$P_{l}(x) = \frac{1}{2^{l}\,l!}\frac{d^{l}}{dx^{l}}\bigl(x^2-1\bigr)^{l}.$$

На практике никто не дифференцирует руками для больших $l$ - используют рекуррентное соотношение, которое связывает три соседние степени:

$$(l+1)P_{l+1}(x) = (2l+1)\,x\,P_{l}(x) - l\,P_{l-1}(x).$$

Рассчитать для своей задачи

Нормировка и ортонормированность

Нормировочный множитель подбирают так, чтобы гармоники образовали ортонормированный базис на сфере. Стандартная нормировка для комплексных гармоник:

$$N_{l}^{m} = \sqrt{\frac{2l+1}{4\pi}\cdot\frac{(l-m)!}{(l+m)!}}.$$

При такой нормировке выполняется условие ортонормированности - интеграл произведения двух гармоник по всей сфере равен нулю для разных пар индексов и единице для одинаковых:

$$\int_{0}^{2\pi}\!\!\int_{0}^{\pi} Y_{l}^{m}\,\overline{Y_{l'}^{m'}}\,\sin\theta\,d\theta\,d\varphi = \delta_{ll'}\,\delta_{mm'}.$$

Именно ортонормированность делает гармоники рабочим инструментом: коэффициенты разложения произвольной функции $f(\theta,\varphi)$ находятся простым интегралом, как коэффициенты Фурье:

$$f(\theta,\varphi) = \sum_{l=0}^{\infty}\sum_{m=-l}^{l} c_{l}^{m}\,Y_{l}^{m},\qquad c_{l}^{m} = \int f\,\overline{Y_{l}^{m}}\,d\Omega.$$

Рядом с разложением Фурье на окружности это прямой аналог - только базис живёт на сфере. Если хочется освежить идею разложения по ортогональному базису, посмотрите разбор обобщённого гармонического ряда.

Действительная форма

В физике и графике чаще удобны действительные сферические гармоники: вместо комплексных $e^{im\varphi}$ берут синусы и косинусы. Их строят как линейные комбинации $Y_{l}^{m}$ и $Y_{l}^{-m}$:

$$Y_{lm}^{\text{re}} = \begin{cases} \sqrt{2}\,N_{l}^{|m|}P_{l}^{|m|}(\cos\theta)\cos(m\varphi), & m>0,\\[4pt] N_{l}^{0}P_{l}^{0}(\cos\theta), & m=0,\\[4pt] \sqrt{2}\,N_{l}^{|m|}P_{l}^{|m|}(\cos\theta)\sin(|m|\varphi), & m<0. \end{cases}$$

Эти функции принимают вещественные значения и удобны там, где разложение должно быть наглядным: коэффициент при каждой гармонике - обычное число, а не комплексная амплитуда.

Где применяют

Сферические гармоники - один из самых переиспользуемых инструментов прикладной математики:

• Квантовая механика. Угловая часть волновой функции электрона в центральном поле - это ровно $Y_{l}^{m}$. Формы $s$-, $p$-, $d$-орбиталей - визуализация $|Y_{l}^{m}|^2$ для $l=0,1,2$.
• Геофизика и геодезия. Гравитационное и магнитное поле Земли раскладывают по гармоникам; коэффициенты разложения - стандартный способ описать форму геоида.
• Космология. Анизотропию реликтового излучения описывают спектром мощности $C_l$ - дисперсиями коэффициентов разложения карты неба по $Y_{l}^{m}$.
• Компьютерная графика. «Spherical harmonics lighting» - компактное приближение освещённости со всех направлений несколькими коэффициентами низких степеней.

Частые ошибки

• Путают $l$ и $m$. Степень $l$ задаёт общее число узловых линий, порядок $m$ - лишь сколько из них меридианы. $m$ всегда не превосходит $l$ по модулю.
• Забывают про множитель $\sin\theta$ в интеграле. Элемент площади на сфере - $d\Omega=\sin\theta\,d\theta\,d\varphi$; без $\sin\theta$ нарушается ортонормированность.
• Смешивают комплексную и действительную формы. Нормировочные коэффициенты и фаза Кондона-Шортли $(-1)^m$ зависят от соглашения; всегда фиксируйте одно.
• Считают $Y_{l}^{0}$ функцией двух углов. При $m=0$ зависимости от $\varphi$ нет - это чисто полином Лежандра от $\cos\theta$.
• Берут конечную сумму за точную. Ряд бесконечен; обрыв на степени $L$ сглаживает мелкие детали, как обрыв ряда Фурье.

FAQ

Чем сферические гармоники отличаются от полиномов Лежандра? Полиномы Лежандра $P_l(\cos\theta)$ - это частный случай: зональные гармоники с $m=0$, зависящие только от полярного угла. Сферические гармоники добавляют азимутальную зависимость $e^{im\varphi}$ и покрывают всю сферу, а не только меридиональный профиль.

Сколько существует гармоник данной степени? Для фиксированной степени $l$ порядок $m$ пробегает значения от $-l$ до $l$, то есть ровно $2l+1$ гармоник. Все они отвечают одному собственному значению $-l(l+1)$ сферического лапласиана - это вырождение, которое в физике снимается магнитным полем.

Почему именно эти функции, а не любые другие на сфере? Потому что $Y_{l}^{m}$ - собственные функции оператора Лапласа на сфере, инвариантного к поворотам. Любой оператор, коммутирующий с вращениями, диагонализуется в этом базисе, поэтому гармоники естественно возникают в любой задаче со сферической симметрией.

Коротко

Сферические гармоники $Y_{l}^{m}(\theta,\varphi)$ - это ортонормированный базис функций на сфере, угловая часть решений уравнения Лапласа и собственные функции сферического лапласиана с собственным значением $-l(l+1)$. Степень $l$ задаёт число узловых линий, порядок $m$ - сколько из них меридианы; зависимость от $\varphi$ всегда сводится к $e^{im\varphi}$, а по $\theta$ работает присоединённый полином Лежандра. Благодаря ортонормированности любую гладкую функцию углов можно разложить в ряд по гармоникам - и именно это делает их рабочим инструментом от квантовой механики до графики.
