Расчёт магнитной цепи постоянного тока: закон Ома и поток

Расчёт магнитной цепи постоянного тока - стандартная задача ТОЭ, которая на первый взгляд пугает новыми величинами (магнитодвижущая сила, магнитное сопротивление, напряжённость поля), но по сути повторяет обычный закон Ома, только для магнитного потока вместо электрического тока. В этой статье разберём, откуда берётся эта аналогия, как считать магнитное сопротивление стального участка и воздушного зазора, как найти поток и индукцию и почему даже миллиметровый зазор способен «съесть» большую часть магнитодвижущей силы. Чтобы сразу увидеть, как ток, витки, материал сердечника и зазор влияют на результат, покрутите калькулятор ниже - он живьём считает поток по закону Ома для магнитной цепи и показывает, куда расходуется магнитодвижущая сила.

Закон Ома для магнитной цепи

Магнитная цепь - это замкнутый путь, по которому циркулирует магнитный поток $\Phi$, создаваемый обмоткой с током. Формально она устроена как электрическая цепь: есть источник (обмотка с током), есть «сопротивление» (магнитопровод) и есть «ток» (магнитный поток). Роль источника напряжения играет магнитодвижущая сила (МДС):

$F = I w,$

где $I$ - ток обмотки в амперах, $w$ - число витков. Единица МДС - ампер-виток (А·в). Роль сопротивления играет магнитное сопротивление участка цепи:

$R_м = \frac{l}{\mu_0 \mu_r S},$

где $l$ - длина участка вдоль средней магнитной линии, $S$ - площадь его поперечного сечения, $\mu_0 = 4\pi \times 10^{-7}$ Гн/м - магнитная постоянная, $\mu_r$ - относительная магнитная проницаемость материала (для воздуха и немагнитных материалов $\mu_r = 1$, для электротехнической стали - порядка тысяч). Тогда по аналогии с законом Ома магнитный поток равен:

$\Phi = \frac{F}{R_м}.$

Если цепь неразветвлённая (все участки соединены последовательно, поток через них одинаковый), полное магнитное сопротивление складывается так же, как сопротивления последовательных резисторов: $R_м = R_{м1} + R_{м2} + \ldots$. Именно этим и удобна аналогия - все приёмы расчёта последовательных электрических цепей переносятся на магнитные почти без изменений.

Магнитодвижущая сила и закон полного тока

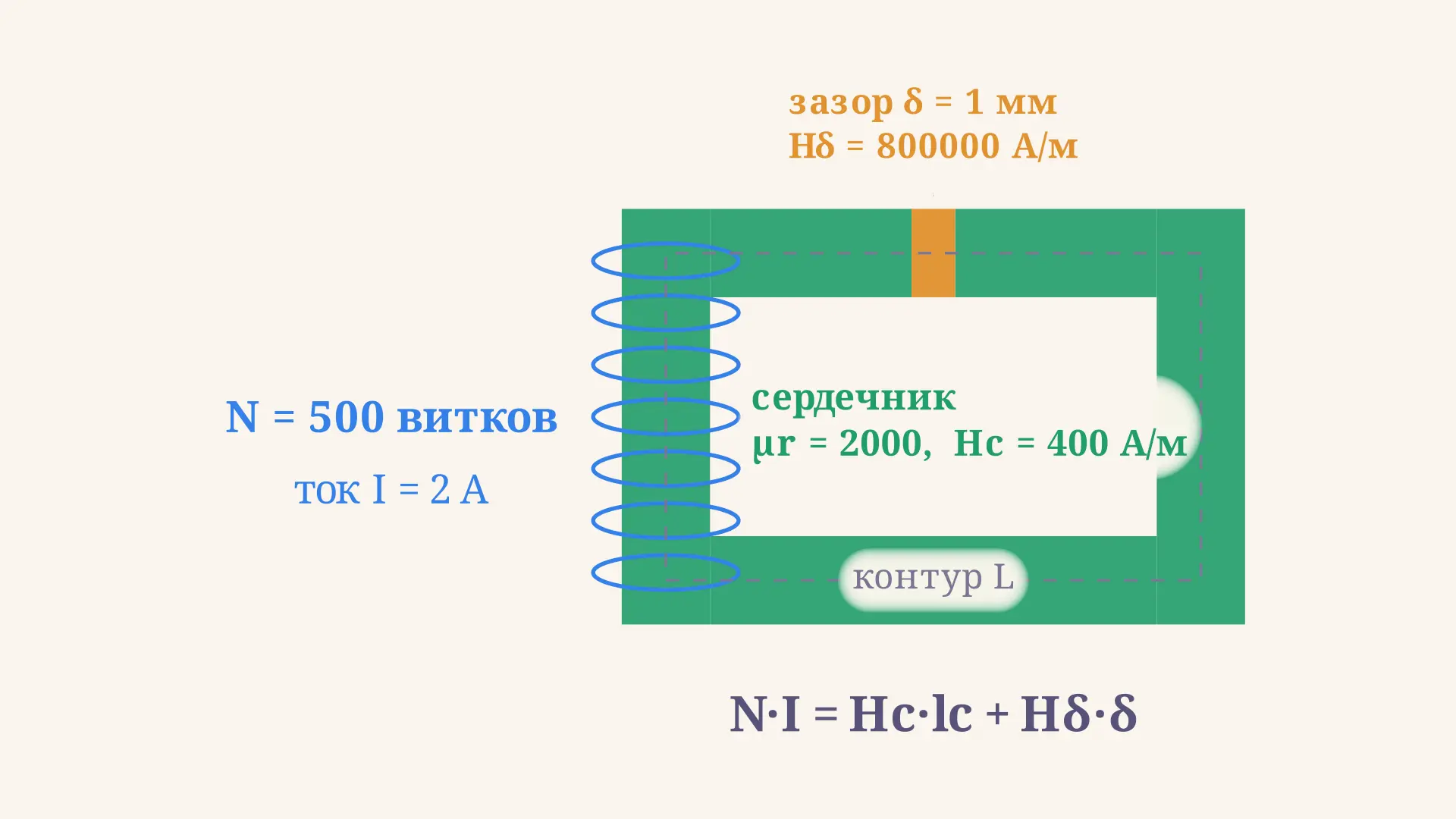

Формула $F = Iw$ - это частный случай более общего закона полного тока: циркуляция напряжённости магнитного поля $H$ вдоль замкнутого контура равна алгебраической сумме токов, охваченных этим контуром. Для цепи из нескольких последовательных участков это записывается как сумма падений магнитного напряжения на каждом из них:

$F = \sum_i H_i l_i,$

где на участке $i$ напряжённость поля $H_i$ связана с индукцией $B$ соотношением $H_i = B/(\mu_0 \mu_{r,i})$, а произведение $H_i l_i$ называют магнитным напряжением участка - это прямой аналог падения напряжения на резисторе. Поскольку поток $\Phi$, а значит и индукция $B = \Phi/S$, в неразветвлённой цепи одинаковы на всех участках (если сечение не меняется), сумма магнитных напряжений автоматически равна МДС - это и есть проверка правильности расчёта.

Рассчитать для своей задачи

Почему воздушный зазор - самое сопротивление в цепи

Здесь и кроется главная особенность расчёта реальных магнитных цепей: даже очень тонкий воздушный зазор часто даёт бо́льшее магнитное сопротивление, чем весь остальной стальной магнитопровод. Причина - в относительной магнитной проницаемости материала. У электротехнической стали $\mu_r$ может достигать 1500-2500, у воздуха $\mu_r = 1$. Отношение сопротивлений двух последовательных участков одинакового сечения равно:

$\frac{R_{м.\delta}}{R_{м.с}} = \frac{\delta}{l_c} \mu_r,$

где $\delta$ - длина зазора, $l_c$ - длина стального участка. Если зазор в 500 раз короче стали, но $\mu_r$ стали равна 2000, зазор всё равно даёт сопротивление в 4 раза больше, чем сталь целиком. Это и есть то самое «магнитное сопротивление держится на проницаемости, а не только на длине», из-за чего инженеры так тщательно минимизируют зазоры в трансформаторах и электромагнитах - миллиметр воздуха обходится дороже полуметра стали.

Рассчитать для своей задачи

Пример расчёта неразветвлённой цепи

Возьмём типовую задачу. Дано: ток обмотки $I = 2$ А, число витков $w = 500$, сердечник из электротехнической стали со средней длиной $l_c = 0{,}5$ м и сечением $S = 10$ см², относительной проницаемостью $\mu_r = 2000$, воздушный зазор $\delta = 1$ мм. Нужно найти магнитный поток, индукцию и то, как МДС делится между сталью и зазором.

Сначала МДС:

$F = I w = 2 \cdot 500 = 1000\ \text{А}\cdot\text{в}.$

Магнитные сопротивления участков (переводим все размеры в метры: $S = 0{,}001$ м², $\delta = 0{,}001$ м):

$R_{м.с} = \frac{l_c}{\mu_0 \mu_r S} \approx 1{,}99 \times 10^{5}\ \text{А}\cdot\text{в/Вб}, \qquad R_{м.\delta} = \frac{\delta}{\mu_0 S} \approx 7{,}96 \times 10^{5}\ \text{А}\cdot\text{в/Вб}.$

Полное сопротивление цепи $R_м = R_{м.с} + R_{м.\delta} \approx 9{,}95 \times 10^{5}$ А·в/Вб, отсюда поток:

$\Phi = \frac{F}{R_м} \approx 1{,}005 \times 10^{-3}\ \text{Вб} = 1{,}005\ \text{мВб}.$

Индукция в сердечнике $B = \Phi / S \approx 1{,}005$ Тл - вполне рабочее значение для электротехнической стали, не доходящее до насыщения. Проверяем через магнитные напряжения: на стали падает $U_c = H_c l_c \approx 200$ А·в, на зазоре - $U_\delta = H_\delta \delta \approx 800$ А·в. Сумма $200 + 800 = 1000$ А·в в точности равна МДС - расчёт сошёлся. Обратите внимание: зазор длиной всего 1 мм против 500 мм стали забирает 80% магнитодвижущей силы - это и есть эффект, который мы обсудили выше.

Прямая и обратная задача

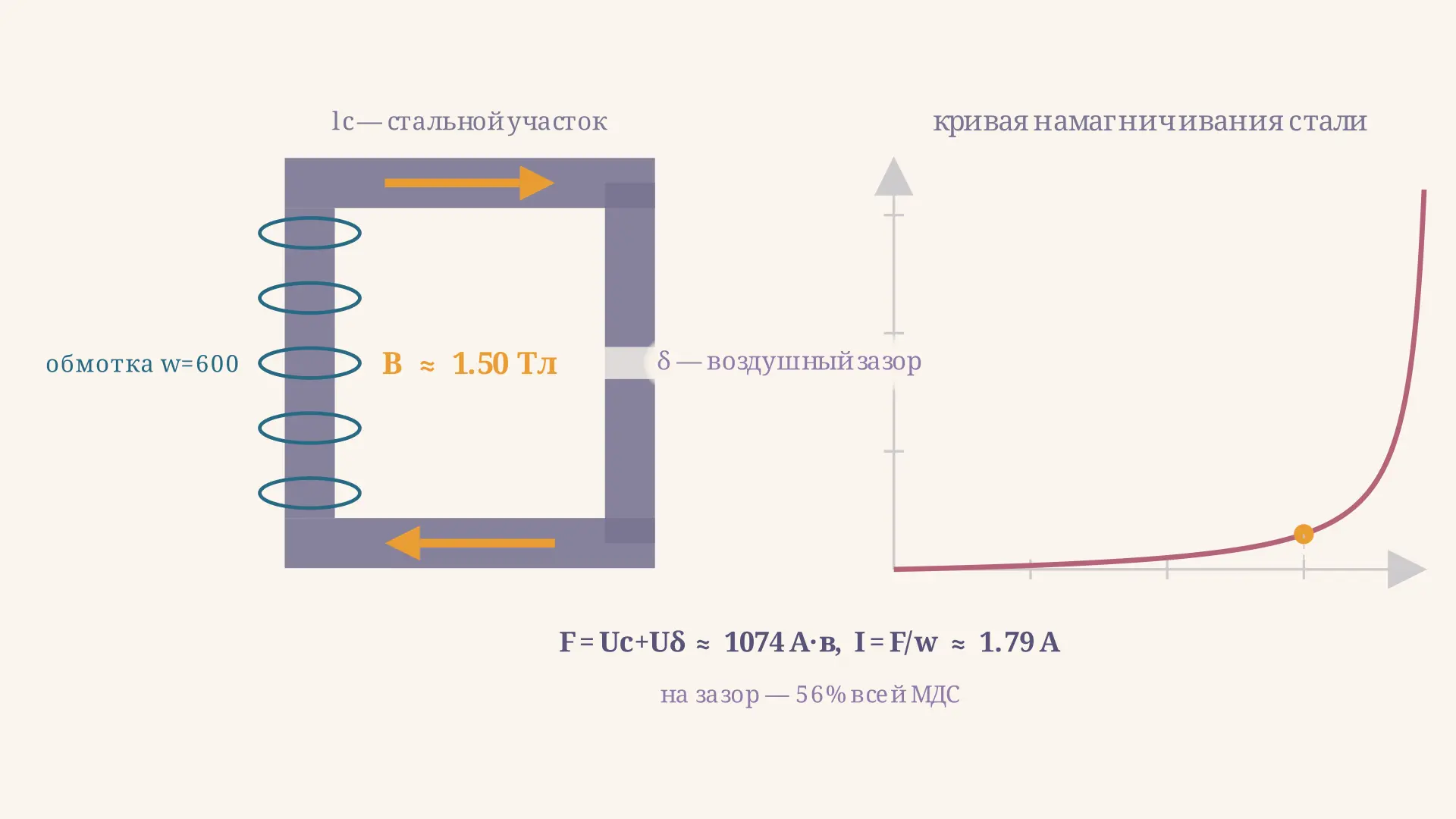

Приведённый пример - прямая задача: заданы ток и геометрия, нужно найти поток. Часто встречается и обратная постановка: задан требуемый поток (или индукция) в рабочем зазоре - например, для получения нужного тягового усилия электромагнита - и нужно подобрать ток или число витков обмотки. В этом случае порядок действий обратный: сначала по требуемой индукции $B$ находят $\Phi = BS$, затем магнитные сопротивления участков (они не зависят от тока), а из закона Ома для магнитной цепи выражают МДС:

$F = \Phi (R_{м.с} + R_{м.\delta}), \qquad I = \frac{F}{w}.$

Если сердечник линейный (проницаемость постоянна), обе задачи решаются по одним и тем же формулам, просто в другом порядке. Для реальной стали при высокой индукции проницаемость перестаёт быть постоянной - материал насыщается, и тогда $H$ в стали берут не по формуле $H = B/(\mu_0\mu_r)$, а по таблице или графику намагничивания конкретной марки стали; расчёт зазора при этом не меняется, так как воздух не насыщается.

Частые ошибки

• Не перевели длину зазора в метры. Зазор обычно задают в миллиметрах, а формулы требуют СИ - забытый пересчёт даёт ошибку в тысячу раз в магнитном сопротивлении.
• Взяли одно и то же сечение для стали и зазора без проверки. Если зазор находится в другом месте магнитопровода с иным сечением (например, из-за выпучивания линий поля), сечения участков могут различаться - считать по одному $S$ для всех тогда неверно.
• Забыли, что сталь нелинейна. Формула $H = B/(\mu_0\mu_r)$ с постоянным $\mu_r$ - упрощение для умеренной индукции. При приближении к насыщению (обычно выше 1,5-1,8 Тл) проницаемость резко падает, и нужно брать $H$ по кривой намагничивания, а не считать линейно.
• Перепутали местами $R_{м.с}$ и $R_{м.\delta}$ в сумме. Магнитные сопротивления последовательных участков складываются, а не умножаются и не берутся по отдельности - итоговый поток определяется именно суммой.
• Не проверили сходимость по закону полного тока. Сумма магнитных напряжений всех участков обязана равняться МДС; если после расчёта $\sum H_i l_i \ne F$ - где-то арифметическая ошибка.

FAQ

Почему воздушный зазор так сильно влияет на магнитный поток, если он в сотни раз короче стали? Потому что относительная магнитная проницаемость воздуха равна 1, а стали - тысячи. Магнитное сопротивление зависит от отношения длины к проницаемости, и даже короткий зазор с проницаемостью 1 может дать сопротивление, сравнимое или большее, чем длинный участок стали с проницаемостью в тысячи раз выше.

Чем магнитная цепь принципиально отличается от электрической, раз аналогия так похожа? Главное отличие - в магнитной цепи нет «изоляции»: магнитный поток не течёт строго по заданному контуру, часть линий поля рассеивается через воздух вокруг магнитопровода (поток рассеяния). Для приближённых расчётов этим часто пренебрегают, но в точных задачах его учитывают отдельным коэффициентом.

Как считать магнитную цепь, если сердечник разветвлённый (есть параллельные ветви)? Тогда добавляются законы, аналогичные законам Кирхгофа: сумма потоков, сходящихся в узле, равна нулю (аналог первого закона), а сумма МДС и магнитных напряжений по любому замкнутому контуру равна нулю (аналог второго закона). Расчёт ведут так же, как расчёт разветвлённой электрической цепи постоянного тока.

Коротко

Расчёт магнитной цепи постоянного тока строится по аналогии с законом Ома: МДС $F = Iw$ играет роль источника, магнитное сопротивление $R_м = l/(\mu_0\mu_r S)$ - роль сопротивления участка, а поток $\Phi = F/R_м$ - роль тока. В неразветвлённой цепи сопротивления участков складываются последовательно, и закон полного тока $\sum H_i l_i = F$ служит проверкой расчёта. Главный практический вывод: из-за низкой проницаемости воздуха даже миллиметровый зазор может забирать бо́льшую часть магнитодвижущей силы, чем весь стальной магнитопровод, - это нужно учитывать при проектировании реальных электромагнитных устройств.
