Пламенная фотометрия: принцип, калибровка и расчёт

Пламенная фотометрия (пламенно-эмиссионная спектрометрия) - это метод количественного анализа, в котором раствор распыляют в пламя, атомы металла возбуждаются тепловой энергией и излучают свет строго определённой длины волны. Интенсивность этого излучения пропорциональна концентрации элемента, поэтому, измерив яркость характеристической линии, можно найти, сколько натрия, калия, лития или кальция в пробе. Метод дёшев, прост и до сих пор основной для определения щелочных металлов в воде, сыворотке крови, почвенных вытяжках и удобрениях. Ниже разберём, как пламя превращает концентрацию в сигнал, как вывести и применить формулу калибровки и почему градуировочный график при больших концентрациях загибается. Чтобы сразу почувствовать связь сигнала и концентрации, покрути калькулятор: он строит градуировочный график и показывает, где прямая переходит в загиб.

Принцип метода: как пламя даёт сигнал

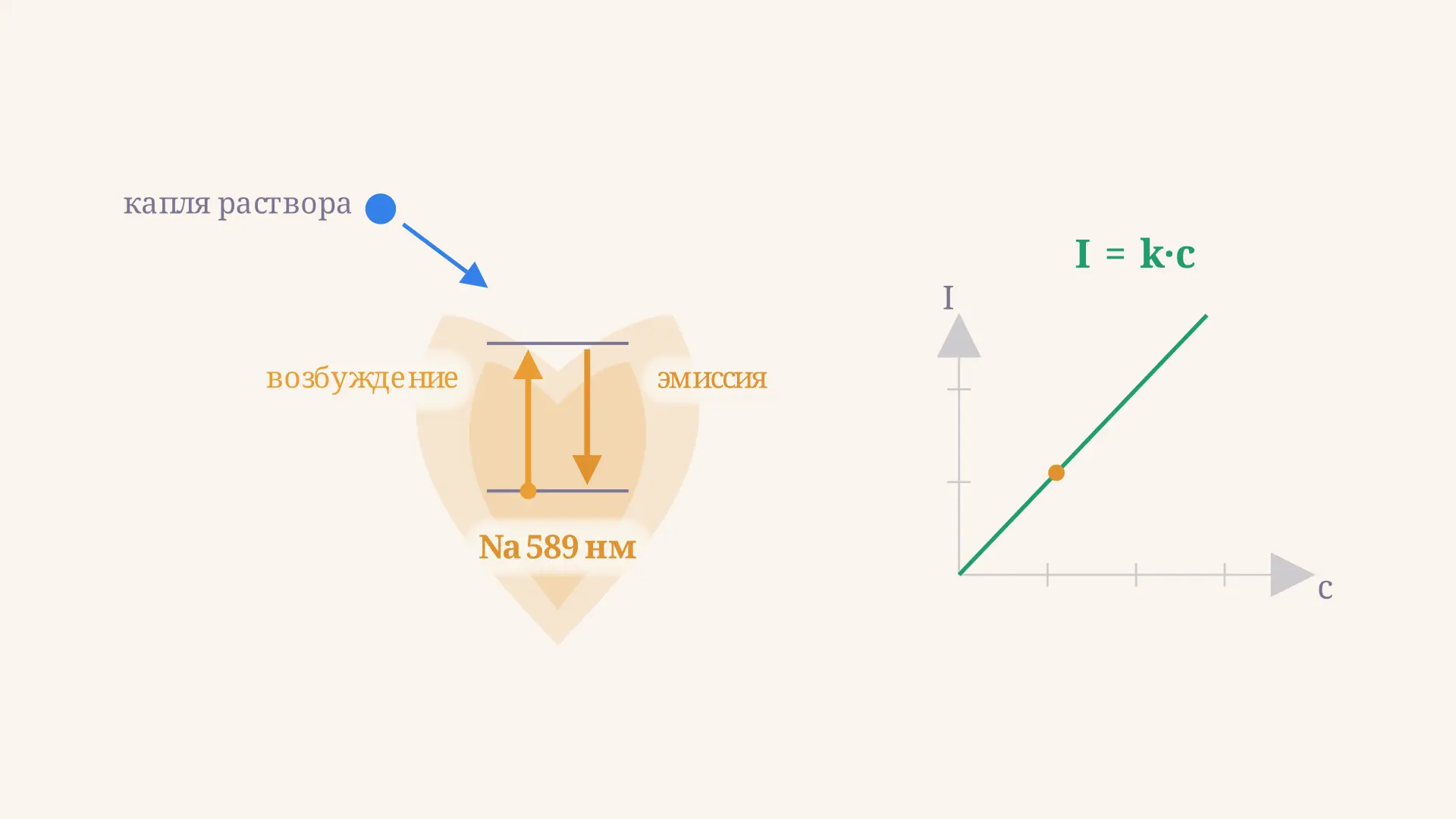

В основе пламенной фотометрии лежит атомная эмиссия. Раствор пробы в виде аэрозоля попадает в пламя (обычно пропан-воздух или ацетилен-воздух, 1800-2500 K). Растворитель испаряется, соли разлагаются на свободные атомы, и часть атомов получает от пламени достаточно энергии, чтобы перейти на возбуждённый электронный уровень. Возбуждённое состояние неустойчиво: через наносекунды электрон возвращается на основной уровень и испускает фотон с энергией, равной разности уровней. Длина волны этого фотона - визитная карточка элемента.

Рассчитать для своей задачи

Именно поэтому натрий окрашивает пламя в жёлтый (линия 589 нм), калий - в фиолетовый (766 нм), литий - в красный (671 нм), а кальций - в кирпично-красный (622 нм). Доля возбуждённых атомов подчиняется распределению Больцмана и при фиксированной температуре пламени постоянна, поэтому число излучающих атомов прямо пропорционально числу атомов в пламени, а оно - концентрации элемента в растворе.

Формула: почему сигнал пропорционален концентрации

В рабочем (линейном) диапазоне интенсивность эмиссии связана с концентрацией простым законом:

$I = k \, c,$

где $I$ - измеренная интенсивность характеристической линии, $c$ - концентрация определяемого элемента, а $k$ - коэффициент чувствительности (наклон градуировочного графика). Коэффициент $k$ зависит от температуры пламени, эффективности распыления, оптики прибора и вероятности перехода, поэтому его не вычисляют теоретически, а находят экспериментально - по серии стандартных растворов с известной концентрацией. Это полный аналог закона Бугера-Ламберта-Бера для эмиссии: там поглощение линейно по концентрации, здесь - излучение.

Раз $k$ найден из калибровки, концентрацию неизвестной пробы получают обратной подстановкой:

$c_x = \frac{I_x}{k},$

где $I_x$ - показание прибора для пробы. Это и есть рабочая формула метода. Главное условие её применимости - проба должна находиться в линейном диапазоне, где график ещё прямой.

Как строят градуировочный график

Стандартный порядок работы такой:

1. Готовят серию стандартных растворов определяемого элемента с возрастающей концентрацией (например, натрий 2, 4, 6, 8 мг/л).
2. Измеряют сигнал каждого стандарта на фотометре, выставив длину волны характеристической линии.
3. Строят график зависимости $I$ от $c$: в рабочем диапазоне точки ложатся на прямую через начало координат, наклон которой и есть $k$.
4. Измеряют сигнал пробы $I_x$ и по графику (или по формуле $c_x = I_x/k$) находят её концентрацию.

Рассчитать для своей задачи

На графике видно, что концентрация пробы определяется геометрически: от значения $I_x$ на оси интенсивности проводят горизонталь до пересечения с прямой, а из точки пересечения опускают вертикаль на ось концентраций. Калькулятор выше делает ровно это: меняя наклон и показание пробы, вы видите, как сдвигается точка пробы вдоль прямой.

Метод стандартных добавок

Если матрица пробы сложная (сыворотка, почвенная вытяжка, рассол), посторонние компоненты меняют эффективность распыления и возбуждения - возникает матричный эффект, и калибровка по чистым стандартам даёт систематическую ошибку. Тогда применяют метод добавок: к аликвотам пробы добавляют известные порции стандарта и измеряют прирост сигнала. Поскольку добавка испытывает тот же матричный эффект, что и сама проба, наклон оказывается «правильным» для данной матрицы. Исходную концентрацию находят экстраполяцией прямой добавок до пересечения с осью концентраций. Метод добавок медленнее обычной калибровки, зато устойчив к матричным помехам.

Почему график загибается: самопоглощение

Закон $I = k\,c$ выполняется только при малых концентрациях. При высоких концентрациях градуировочный график загибается вниз - сигнал растёт медленнее, чем концентрация. Главная причина - самопоглощение: фотон, испущенный возбуждённым атомом в горячем ядре пламени, поглощается невозбуждённым атомом того же элемента в более холодных внешних слоях. Чем больше атомов, тем выше вероятность такого перепоглощения, и часть излучения до детектора не доходит. Дополнительный вклад дают ионизация при высоких температурах и неполное распыление концентрированных растворов.

В калькуляторе этот загиб смоделирован гиперболой насыщения $I = I_{max}\,c/(c+K)$, где $K$ - концентрация, при которой сигнал достигает половины максимума. Подвиньте показание пробы в зону загиба - и вы увидите, что линейная формула $c_x = I_x/k$ начинает завышать концентрацию относительно истинной. Практический вывод один: если проба вышла за линейный участок, её нужно разбавить и измерить снова, а не «дотягивать» формулой.

Частые ошибки

• Расчёт без проверки линейности. Формула $c_x = I_x/k$ верна только на прямом участке. Если проба попала в загиб, концентрацию занижает сам прибор, а линейная формула - завышает; результат недостоверен.
• Игнорирование матричного эффекта. Калибровка по чистым стандартам для сложной матрицы даёт систематическую ошибку. Для рассолов и биожидкостей используйте метод добавок.
• Неучтённая ионизация. Для калия и натрия при высокой температуре часть атомов ионизуется и не излучает на атомной линии - сигнал падает. Помогает добавка легко ионизуемого буфера (соль цезия).
• Перепутанные длины волн. Измерение натрия на линии калия (или наоборот) даёт грубо заниженный сигнал. Всегда сверяйте выставленную длину волны с определяемым элементом.
• Концентрация в неверных единицах. Наклон $k$ привязан к единицам стандартов (мг/л). Если стандарты в мг/л, а ответ ждут в моль/л, нужен пересчёт через молярную массу.

FAQ

Чем пламенная фотометрия отличается от атомно-абсорбционной спектрометрии? Пламенная фотометрия измеряет излучение возбуждённых атомов (эмиссию), а атомно-абсорбционная - поглощение света невозбуждёнными атомами. Эмиссия удобна для легковозбудимых щелочных металлов (Na, K, Li), а абсорбция - для большинства остальных, где доля возбуждённых атомов мала.

Какие элементы определяют пламенной фотометрией? В основном щелочные и щёлочноземельные металлы: натрий, калий, литий, кальций, реже рубидий, цезий, стронций, барий. У них низкая энергия возбуждения, поэтому даже относительно холодное пламя даёт яркую характеристическую линию.

Почему калибровка обязательно через стандарты, а не по формуле? Коэффициент $k$ зависит от множества аппаратных факторов - температуры пламени, скорости распыления, геометрии оптики - которые невозможно учесть теоретически. Поэтому $k$ каждый раз находят заново по стандартным растворам в тех же условиях, что и пробу.

Коротко

Пламенная фотометрия определяет концентрацию щелочных и щёлочноземельных металлов по интенсивности их характеристического излучения в пламени. В рабочем диапазоне сигнал линеен по концентрации: $I = k\,c$, наклон $k$ находят по стандартам, а концентрацию пробы - как $c_x = I_x/k$. При высоких концентрациях график загибается из-за самопоглощения, поэтому пробу держат в линейном диапазоне или разбавляют, а для сложных матриц переходят к методу стандартных добавок.
