Отравление катализатора серой: механизм и как с ним бороться

Сера это классический каталитический яд: даже доли процента сернистых соединений в сырье способны почти полностью убить активность дорогого катализатора. Промышленность теряет на этом миллионы, а студенту на экзамене по физической химии нужно чётко объяснить, почему так происходит и чем обратимое отравление отличается от необратимого. Ниже разберём механизм на уровне активных центров, посчитаем потерю активности и соберём способы защиты. Если нужно решить конкретную задачу про долю заблокированных центров или подобрать защиту катализатора, удобнее сразу сформулировать её в инструменте ниже.

Что такое отравление катализатора

Катализатор ускоряет реакцию, потому что у него на поверхности есть активные центры: атомы металла или дефекты, на которых молекулы реагентов адсорбируются, ослабляют свои связи и реагируют по более выгодному пути. Активность катализатора прямо пропорциональна числу доступных активных центров.

Отравление это потеря активности из-за того, что посторонние молекулы (яды) прочно занимают активные центры и не дают реагентам на них садиться. В отличие от спекания или закоксовывания, для отравления достаточно ничтожных количеств яда: одна молекула яда выводит из строя один центр, а иногда блокирует и соседние за счёт изменения электронной структуры поверхности.

Рассчитать для своей задачи

Сера занимает особое место среди ядов. Её соединения ($\text{H}_2\text{S}$, тиолы, тиофены, $\text{COS}$, $\text{SO}_2$) почти всегда присутствуют в углеводородном сырье, нефти и природном газе, а сродство серы к переходным металлам очень велико. Поэтому именно сернистое отравление стоит первым в списке проблем для катализаторов риформинга, гидрирования, синтеза аммиака и автомобильных нейтрализаторов.

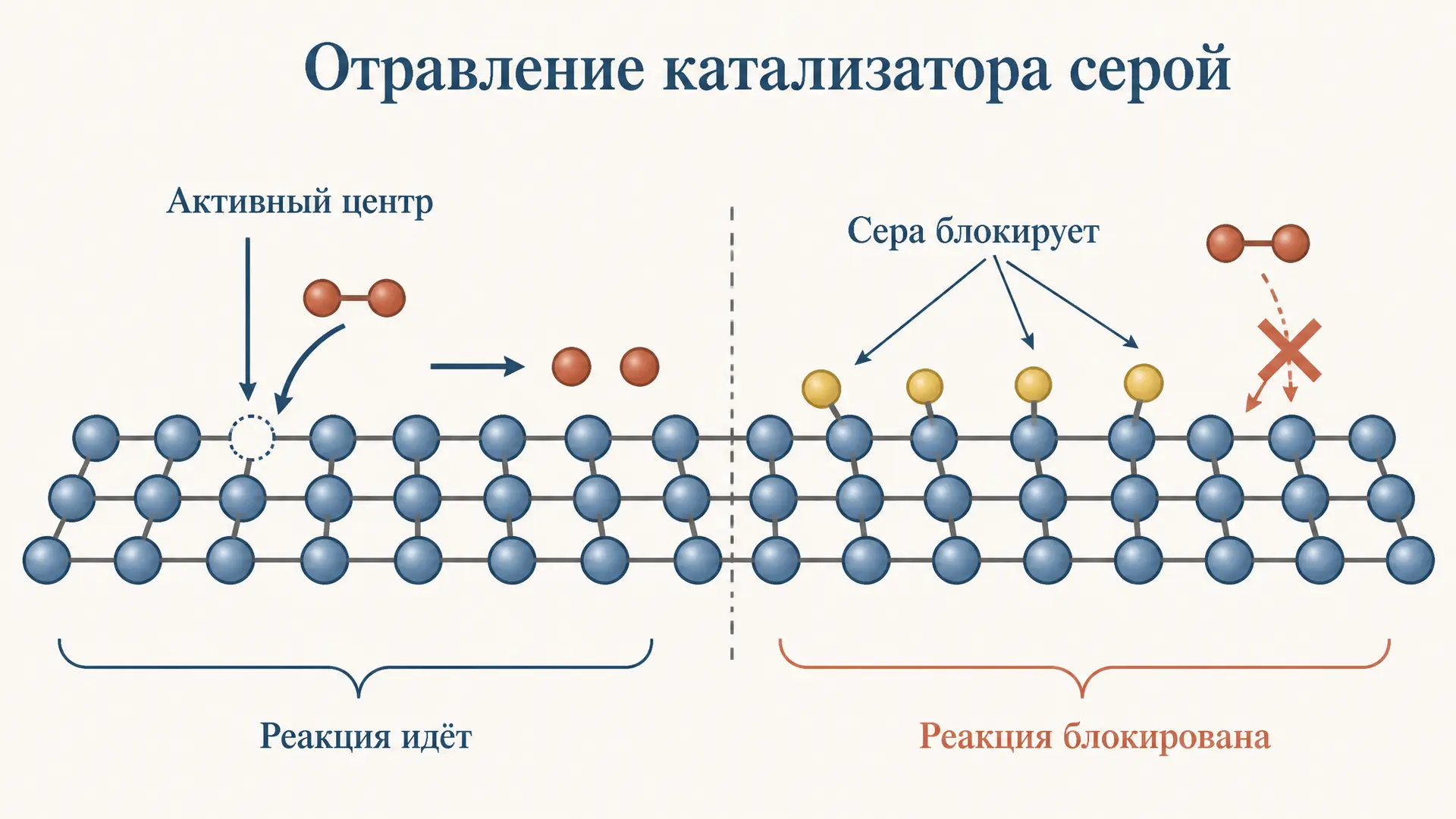

Механизм отравления серой на уровне центров

Сернистые соединения, попадая на металлическую поверхность, диссоциируют, и атомарная сера хемосорбируется на активных центрах. Связь металл-сера ($\text{M}-\text{S}$) очень прочная: энергия адсорбции серы на никеле или платине достигает 200-300 кДж/моль, что заметно больше, чем энергия адсорбции типичных реагентов. Поэтому сера вытесняет реагенты с центров и удерживается практически необратимо.

Для никелевого катализатора паровой конверсии метана это выглядит так:

$\text{Ni} + \text{H}_2\text{S} \rightleftharpoons \text{Ni}{-}\text{S} + \text{H}_2$

Образовавшийся поверхностный сульфид никеля не катализирует целевую реакцию. Доля заблокированных центров $\theta_S$ определяется равновесием между серой на поверхности и сероводородом в газе, и при типичных концентрациях $\text{H}_2\text{S}$ она быстро приближается к единице.

Важно, что сера действует не только геометрически (физически закрывает центр), но и электронно: атом серы оттягивает электронную плотность соседних атомов металла, ослабляя их способность активировать реагенты. Один атом серы может таким образом подавить активность нескольких соседних центров, поэтому зависимость активности от покрытия серой часто бывает резче, чем простое линейное падение.

Обратимое и необратимое отравление

На экзамене почти всегда спрашивают это различие, поэтому разберём аккуратно.

Рассчитать для своей задачи

Необратимое (постоянное) отравление: яд связывается с центром так прочно, что его нельзя удалить без разрушения катализатора. Сера на большинстве металлов даёт именно такой случай: чтобы снять серу, нужны жёсткие условия (высокотемпературная регенерация в водороде или окислении), которые часто разрушают структуру катализатора. На практике сернистое отравление считают необратимым, а отравленный катализатор заменяют.

Обратимое (временное) отравление: яд держится слабо, и при снижении его концентрации в потоке или при промывке центр освобождается, активность восстанавливается. Слабо адсорбированные соединения серы при низких концентрациях иногда дают частично обратимое отравление, но это скорее исключение.

Формально разница в том, успевает ли система вернуться к исходному покрытию при $C_{\text{яд}} \to 0$. Если адсорбция яда описывается обратимой изотермой и десорбция быстрая, отравление обратимо; если связь настолько прочна, что десорбции практически нет, отравление необратимо.

Селективное отравление: не всегда вредно

Не любое отравление это катастрофа. Бывает, что яд избирательно блокирует самые активные, но нежелательные центры, и катализатор становится более селективным. Классический пример это катализатор Линдлара: палладий, частично отравленный соединениями свинца и серы (хинолином), теряет способность доводить гидрирование алкина до алкана и останавливается на алкене. Здесь контролируемое отравление это инструмент, а не проблема.

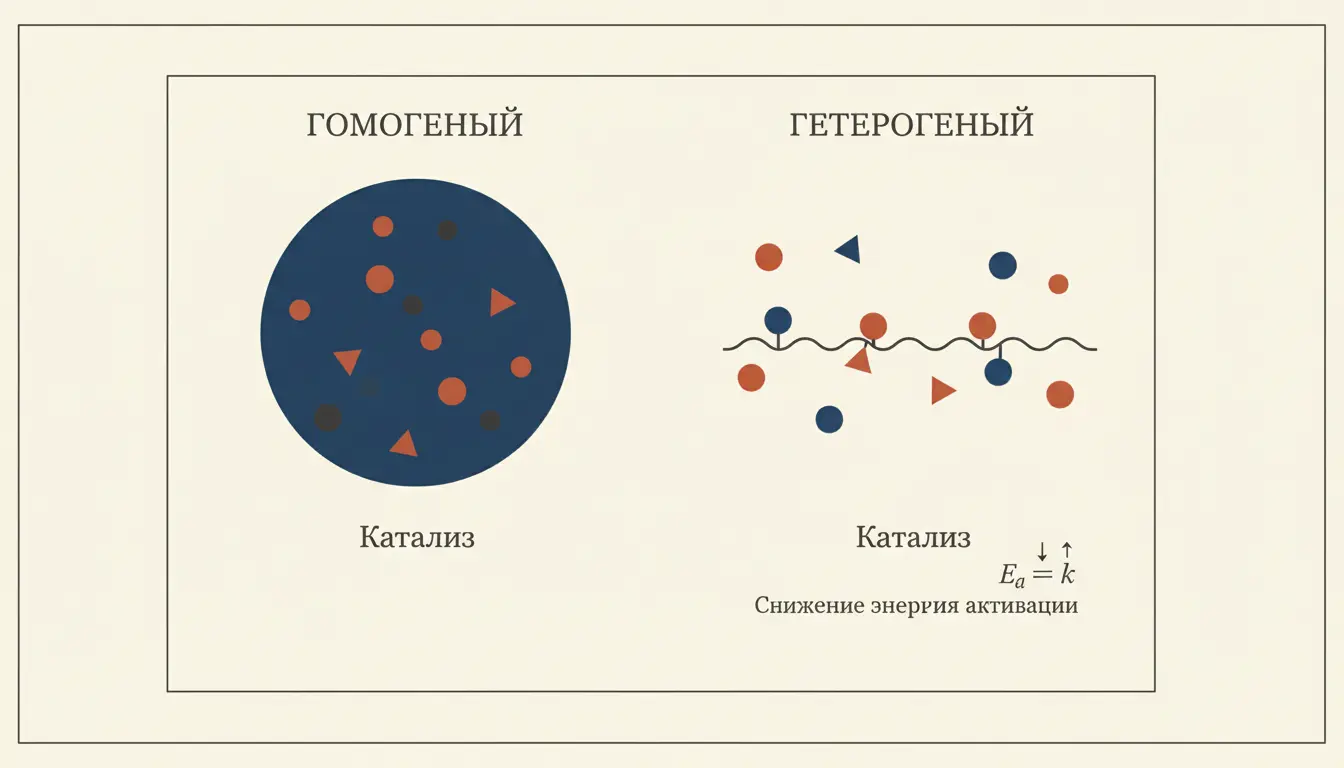

Похожая логика работает в тонком органическом синтезе, где небольшое количество яда гасит слишком агрессивные центры. Поэтому в задачах различайте паразитное отравление сырьём и намеренное селективное отравление при приготовлении катализатора. Подробнее о том, как устроена активность таких систем, полезно посмотреть в разборе про гомогенный и гетерогенный катализатор.

Как считать потерю активности

В простейшей модели каждый центр работает независимо, и наблюдаемая активность пропорциональна доле свободных центров:

$a = a_0 \, (1 - \theta_S)$

где $a_0$ это активность чистого катализатора, $\theta_S$ это доля центров, занятых серой. Если на $5\%$ центров села сера, активность падает на $5\%$. Это нижняя оценка вреда.

Когда яд подавляет ещё и соседние центры, вводят коэффициент токсичности $\alpha$ (число центров, выводимых одним атомом яда):

$a = a_0 \, (1 - \alpha \, \theta_S)$

При $\alpha > 1$ активность падает быстрее покрытия, и катализатор может полностью умереть задолго до того, как сера займёт все центры. Покрытие $\theta_S$ при равновесии оценивают через изотерму адсорбции серы, по форме близкую к ленгмюровской зависимости от парциального давления $\text{H}_2\text{S}$, что роднит задачу с разбором изотермы адсорбции Ленгмюра.

Рассчитать для своей задачи

На практике активность падает во времени по мере накопления серы, и когда она опускается ниже технологического порога, катализатор регенерируют или меняют.

Способы защиты катализатора от серы

• Очистка сырья (десульфуризация): основной приём. Перед основным реактором ставят гидроочистку, переводящую серу в $\text{H}_2\text{S}$, и поглотители ($\text{ZnO}$), связывающие её до уровня частей на миллион.
• Защитный слой (guard bed): дешёвый сорбент серы перед дорогим катализатором, который жертвенно принимает яд на себя.
• Серостойкие катализаторы: специально подобранные составы (например, сульфидные катализаторы $\text{Co}{-}\text{Mo}$, $\text{Ni}{-}\text{Mo}$), которые работают именно в присутствии серы и для которых сульфид это рабочая форма.
• Подбор условий: повышение температуры или давления водорода смещает равновесие $\text{Ni}{-}\text{S}$ в сторону десорбции серы для частично обратимых случаев.

Частые ошибки

• Путают отравление с дезактивацией вообще. Отравление это блокировка центров ядом в малых количествах; спекание (потеря площади) и закоксовывание (перекрытие отложениями углерода) это другие механизмы, их в задаче надо различать.
• Считают серу всегда обратимым ядом. Наоборот: связь металл-сера прочная, на практике отравление серой почти всегда необратимое.
• Берут активность строго линейной по покрытию. При электронном эффекте один атом серы подавляет несколько центров, и падение активности резче ($\alpha > 1$).
• Забывают про селективное отравление. Катализатор Линдлара специально отравлен, и это улучшает селективность, а не портит катализатор.
• Игнорируют форму серы в сырье. $\text{H}_2\text{S}$, тиофены и $\text{SO}_2$ ведут себя по-разному, и для расчёта важно, какое именно соединение и в какой концентрации.

FAQ

Почему даже следы серы так сильно вредят катализатору? Потому что сера связывается с активными центрами прочнее реагентов и при этом ещё электронно подавляет соседние центры. Стехиометрически достаточно занять малую долю поверхности, чтобы потерять большую часть активности, особенно при коэффициенте токсичности больше единицы.

Можно ли восстановить катализатор после отравления серой? В большинстве случаев лишь частично и дорогой ценой: нужна высокотемпературная регенерация в водороде или окислением, которая часто разрушает структуру носителя. Чаще отравленный серой катализатор заменяют, а проблему решают очисткой сырья на входе.

Чем отравление отличается от ингибирования? Ингибитор замедляет реакцию, обратимо конкурируя за центры, и его действие исчезает при удалении из системы. Яд при отравлении связывается практически необратимо и выводит центр из строя надолго. Сера ближе к ядам, чем к ингибиторам.

Коротко

Отравление катализатора серой это блокировка активных центров прочно хемосорбированными атомами серы из сернистых соединений сырья. Связь металл-сера настолько сильна, что отравление обычно необратимо, а активность падает быстрее покрытия, если сера подавляет и соседние центры. Считают потерю как $a = a_0(1 - \alpha\theta_S)$, а защищаются очисткой сырья, защитными слоями и серостойкими катализаторами; иногда отравление применяют намеренно для повышения селективности.
