Нитроцементация и цианирование: отличия и режимы

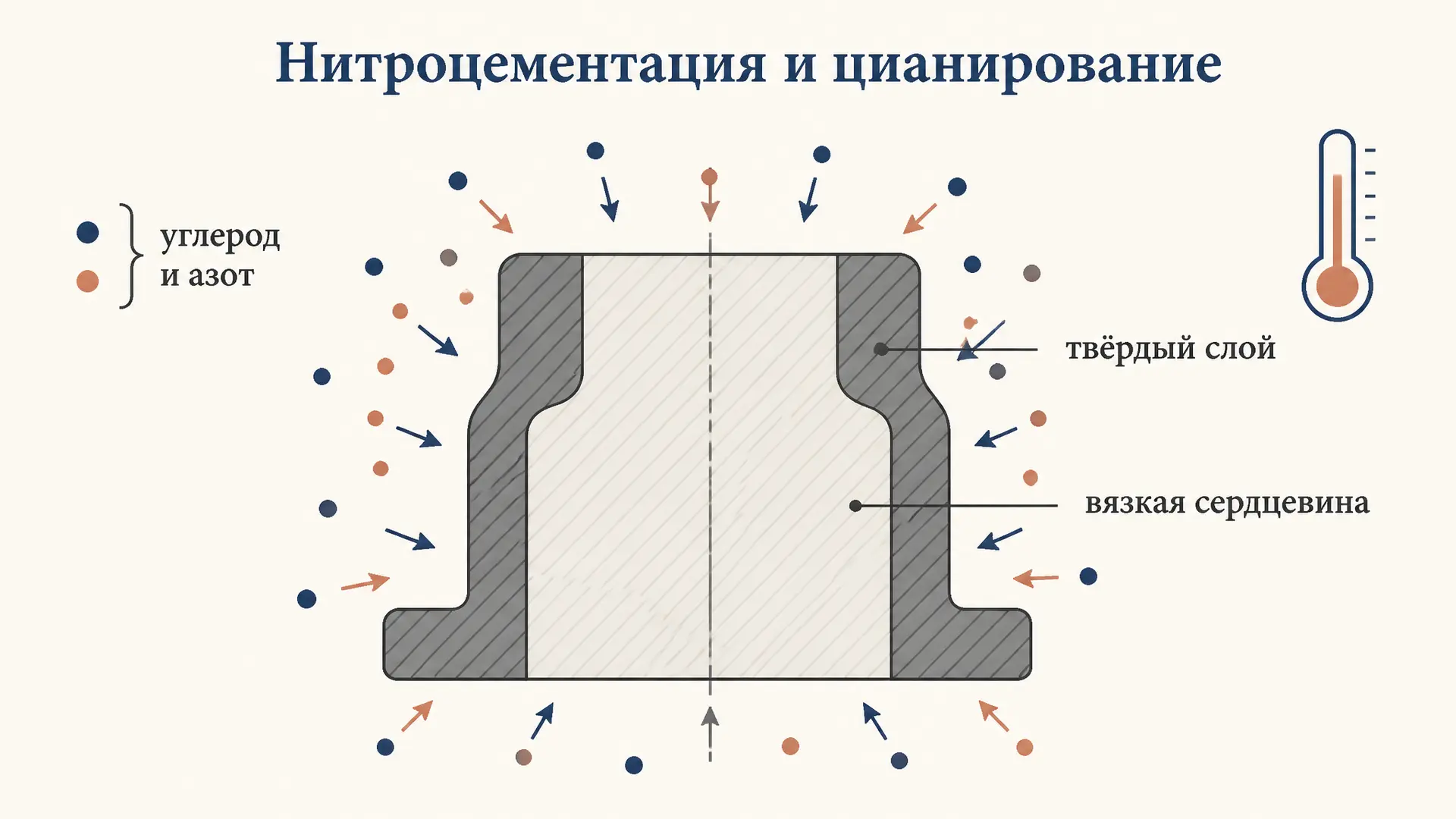

Нитроцементация и цианирование решают одну задачу: одновременно насытить поверхность стали углеродом и азотом, чтобы получить твёрдый износостойкий слой при вязкой сердцевине. Разница между ними в среде. Нитроцементация идёт в газовой атмосфере, цианирование - в расплаве солей. На экзамене и в курсовой по материаловедению путаница начинается там, где надо назвать температуру, состав среды и глубину слоя для конкретной детали. Ниже разобраны оба процесса по одной схеме, а интерактивный помощник под текстом соберёт корректную постановку вашей задачи и отправит её в чат.

Что общего у двух процессов

Оба процесса относятся к химико-термической обработке (ХТО): поверхностный слой детали насыщается элементами из внешней среды за счёт диффузии при нагреве. Цель одинакова - получить деталь, у которой поверхность твёрдая и износостойкая, а сердцевина пластичная и вязкая, способная выдерживать удары и не давать хрупкого разрушения. Подробнее о всём семействе процессов и о том, чем нитроцементация отличается от чистой цементации, разобрано в статье про виды химико-термической обработки сталей.

Принципиально оба метода насыщают сталь двумя элементами сразу: углеродом и азотом. Углерод даёт основной вклад в твёрдость через образование мартенсита при последующей закалке, а азот снижает критическую температуру и улучшает прокаливаемость тонкого слоя, добавляя износостойкость и сопротивление задирам. Совместное насыщение работает лучше, чем по отдельности: азот позволяет вести процесс при более низкой температуре, чем чистая цементация, а это меньше коробление детали и более мелкое зерно.

Рассчитать для своей задачи

Нитроцементация: газовая среда

Нитроцементация - это совместное насыщение поверхности углеродом и азотом из газовой среды. Атмосфера составляется из науглероживающего газа (эндогаз с добавкой природного газа или пропана) и аммиака $NH_3$, который при разложении даёт активный атомарный азот. Типичная температура процесса - $840$...$870\ ^\circ C$, то есть ниже, чем при газовой цементации ($900$...$950\ ^\circ C$).

Более низкая температура - главное технологическое преимущество. Меньше растёт зерно аустенита, меньше деформация и коробление, можно закаливать прямо из печи без повторного нагрева. Глубина насыщенного слоя обычно небольшая: $0{,}2$...$0{,}8$ мм, поэтому метод хорош для мелких деталей - шестерён, валиков, крепежа, деталей коробок передач. После насыщения деталь закаливают и дают низкий отпуск; поверхностная твёрдость достигает $58$...$64$ HRC.

Цианирование: расплав солей

Цианирование - это то же совместное насыщение углеродом и азотом, но из расплава цианистых солей. Деталь погружают в ванну с расплавом на основе цианида натрия $NaCN$ (с добавками карбонатов и хлоридов), где при высокой температуре идёт распад цианида с выделением активных углерода и азота на поверхности металла.

Цианирование делят на два режима по температуре. Низкотемпературное ($540$...$600\ ^\circ C$) даёт тонкий слой $0{,}15$...$0{,}3$ мм с преобладанием азота - его применяют для инструмента из быстрорежущей стали, повышая стойкость без потери твёрдости основы. Высокотемпературное ($820$...$950\ ^\circ C$) даёт более глубокий слой $0{,}5$...$2$ мм с преобладанием углерода и требует последующей закалки, как при цементации. Главный минус метода - токсичность цианистых солей: ванны требуют строгих мер безопасности и утилизации отходов, поэтому в современном производстве цианирование всё чаще вытесняется газовой нитроцементацией.

Чем именно различаются процессы

Различия удобно держать в таблице признаков, и именно эти строки чаще всего спрашивают.

• Среда: нитроцементация - газ, цианирование - жидкий расплав солей.
• Активный реагент: аммиак и углеводородный газ против цианида натрия.
• Температура: нитроцементация $840$...$870\ ^\circ C$; цианирование $540$...$600\ ^\circ C$ (низкотемпературное) или $820$...$950\ ^\circ C$ (высокотемпературное).
• Глубина слоя: газовая нитроцементация $0{,}2$...$0{,}8$ мм; цианирование от $0{,}15$ мм до $2$ мм в зависимости от режима.
• Безопасность и экология: газовый процесс управляемее и менее токсичен; цианистые ванны ядовиты.
• Соотношение элементов: при понижении температуры в слое растёт доля азота, при повышении - доля углерода. Это общий закон для обоих методов.

При расчёте времени выдержки обе обработки подчиняются закону диффузии: глубина слоя $\delta$ растёт примерно по корню из времени, $\delta \approx k\sqrt{\tau}$, где $k$ зависит от температуры и среды. Удвоение глубины требует учетверения времени - это типичный вопрос на понимание. Коэффициент $k$ резко растёт с температурой, поэтому высокотемпературные режимы дают глубокий слой за разумное время, а низкотемпературные намеренно ограничиваются тонким слоем, даже при долгой выдержке.

Ещё одно различие, о котором забывают, - управляемость состава слоя. В газовой нитроцементации соотношение углерода и азота регулируют расходом аммиака и углеродного потенциала атмосферы прямо по ходу процесса, что даёт повторяемый результат от детали к детали. В соляной ванне состав слоя зависит от состояния расплава, который вырабатывается и требует корректировки; это одна из причин, почему массовое производство тяготеет к газовым процессам.

Строение и твёрдость слоя

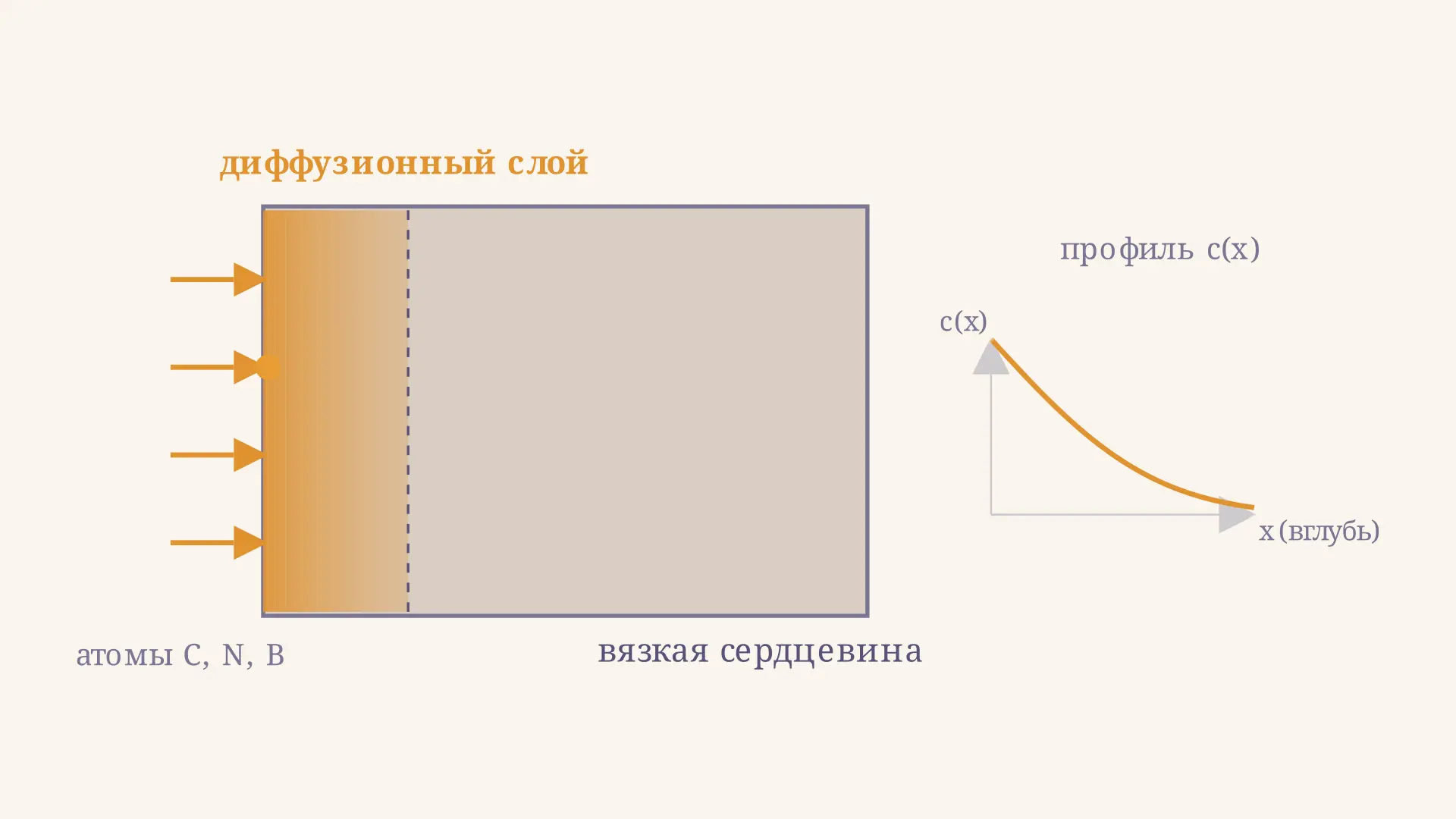

Насыщенный слой неоднороден по глубине. У самой поверхности концентрация углерода и азота максимальна, поэтому после закалки там самый твёрдый мартенсит с включениями карбонитридов. Глубже концентрация плавно падает, и слой переходит в исходную структуру сердцевины. Поэтому твёрдость не постоянна: она высока на поверхности и снижается вглубь до уровня сердцевины.

Рассчитать для своей задачи

Эффективную глубину слоя в материаловедении считают не до самой сердцевины, а до граничного значения твёрдости (обычно $50$ HRC или $550$ HV). Это важно: в задаче глубина слоя - это толщина зоны, где твёрдость выше заданного порога, а не вся область, куда проник азот. О том, как углерод управляет твёрдостью через структуру, подробно написано в материале про влияние углерода на свойства стали.

Где что применяют

Газовую нитроцементацию выбирают для массового производства мелких и среднеразмерных деталей машин: зубчатых колёс, валов, осей, деталей трансмиссий. Низкая температура и закалка из печи дают точные размеры с минимальным короблением, что критично для шестерён. Высокотемпературное цианирование исторически применяли там же, где цементацию, но из-за токсичности оно уступает место газовым процессам. Низкотемпературное цианирование сохраняет нишу в обработке режущего инструмента из быстрорежущих сталей, где нужен очень тонкий упрочнённый слой без перегрева основы.

Под обработку берут низкоуглеродистые и низколегированные конструкционные стали с содержанием углерода $0{,}1$...$0{,}25\%$: марки 15, 20, 20Х, 18ХГТ, 25ХГМ. Низкий исходный углерод важен, потому что вязкая сердцевина должна оставаться пластичной даже после закалки, а нужную поверхностную твёрдость создаёт уже сам диффузионный слой. Если взять сталь с высоким углеродом, после закалки хрупкой станет вся деталь, и смысл химико-термической обработки теряется. О том, как читать марку стали и понимать содержание углерода и легирующих, написано в материале про маркировку углеродистых конструкционных сталей.

Частые ошибки

• Считать, что разница между нитроцементацией и цианированием в насыщаемых элементах. Элементы одни и те же - углерод и азот; различается только среда (газ или расплав солей).
• Называть для цианирования одну температуру. У него два режима, и температура определяет, чего в слое больше: азота (низкотемпературное) или углерода (высокотемпературное).
• Путать нитроцементацию с азотированием. Нитроцементация вводит ещё и углерод и обычно завершается закалкой, азотирование - нет.
• Брать глубину слоя как всю зону проникновения. Эффективная глубина считается до порога твёрдости ($50$ HRC или $550$ HV).
• Забывать про закалку и отпуск после высокотемпературных режимов. Без них твёрдость поверхности не реализуется: насыщение лишь подготовило слой под закалку.

FAQ

В чём главное отличие нитроцементации от цианирования? В агрегатном состоянии среды. Нитроцементация ведётся в газовой атмосфере (углеводородный газ плюс аммиак), а цианирование - в жидком расплаве цианистых солей. Насыщаемые элементы у обоих одинаковы: углерод и азот.

Нужна ли закалка после этих процессов? После газовой нитроцементации и высокотемпературного цианирования - да, обязательно закалка и низкий отпуск, иначе твёрдый мартенситный слой не образуется. Низкотемпературное цианирование инструмента закалки не требует.

Что твёрже - слой после нитроцементации или после азотирования? Азотированный слой тоньше, но даёт очень высокую поверхностную твёрдость без закалки за счёт нитридов. Нитроцементованный слой толще и универсальнее, его твёрдость ($58$...$64$ HRC) реализуется закалкой; выбор зависит от условий нагружения детали.

Коротко

Нитроцементация и цианирование - это совместное насыщение поверхности стали углеродом и азотом ради твёрдого слоя на вязкой сердцевине. Отличаются они средой: нитроцементация идёт в газе при $840$...$870\ ^\circ C$, цианирование - в расплаве солей при $540$...$600$ или $820$...$950\ ^\circ C$. Чем ниже температура, тем больше в слое азота; высокотемпературные режимы дают более глубокий углеродистый слой и требуют закалки. Глубину слоя считают до порога твёрдости, а выбор метода диктуют размер детали, требования к короблению и безопасность среды.
